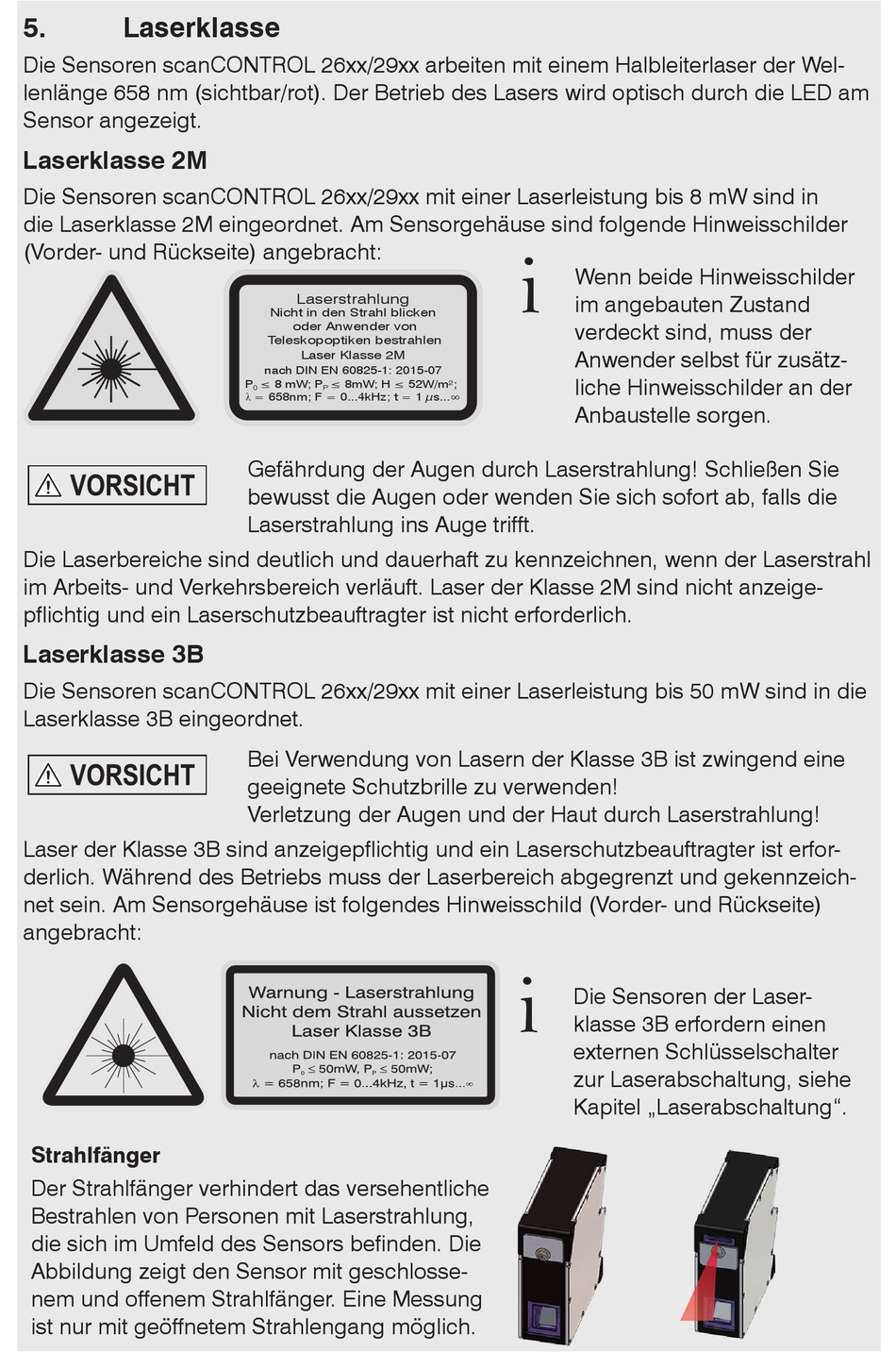

5.
Laserklasse
Die Sensoren scanCONTROL 26xx/29xx arbeiten mit einem Halbleiterlaser der Wel-
lenlänge 658 nm (sichtbar/rot). Der Betrieb des Lasers wird optisch durch die LED am
Sensor angezeigt.
Laserklasse 2M
Die Sensoren scanCONTROL 26xx/29xx mit einer Laserleistung bis 8 mW sind in
die Laserklasse 2M eingeordnet. Am Sensorgehäuse sind folgende Hinweisschilder
(Vorder- und Rückseite) angebracht:
Die Laserbereiche sind deutlich und dauerhaft zu kennzeichnen, wenn der Laserstrahl
im Arbeits- und Verkehrsbereich verläuft. Laser der Klasse 2M sind nicht anzeige-
pflichtig und ein Laserschutzbeauftragter ist nicht erforderlich.
Laserklasse 3B
Die Sensoren scanCONTROL 26xx/29xx mit einer Laserleistung bis 50 mW sind in die
Laserklasse 3B eingeordnet.
Laser der Klasse 3B sind anzeigepflichtig und ein Laserschutzbeauftragter ist erfor-
derlich. Während des Betriebs muss der Laserbereich abgegrenzt und gekennzeich-
net sein. Am Sensorgehäuse ist folgendes Hinweisschild (Vorder- und Rückseite)
angebracht:
Strahlfänger
Der Strahlfänger verhindert das versehentliche
Bestrahlen von Personen mit Laserstrahlung,
die sich im Umfeld des Sensors befinden. Die
Abbildung zeigt den Sensor mit geschlosse-
nem und offenem Strahlfänger. Eine Messung
ist nur mit geöffnetem Strahlengang möglich.
Laserstrahlung
Nicht in den Strahl blicken
oder Anwender von
Teleskopoptiken bestrahlen
Laser Klasse 2M
nach DIN EN 60825-1: 2015-07
P
≤ 8 mW; P
≤ 8mW; H ≤ 52W/m²;
0
P
 = 658nm; F = 0...4kHz; t = 1 µs...∞
Gefährdung der Augen durch Laserstrahlung! Schließen Sie
bewusst die Augen oder wenden Sie sich sofort ab, falls die
Laserstrahlung ins Auge trifft.
Bei Verwendung von Lasern der Klasse 3B ist zwingend eine
geeignete Schutzbrille zu verwenden!
Verletzung der Augen und der Haut durch Laserstrahlung!
i
Wenn beide Hinweisschilder
im angebauten Zustand
verdeckt sind, muss der
Anwender selbst für zusätz-
liche Hinweisschilder an der
Anbaustelle sorgen.
i
Die Sensoren der Laser-
klasse 3B erfordern einen
externen Schlüsselschalter
zur Laserabschaltung, siehe
Kapitel „Laserabschaltung".
