5.3

Sensor X (Ermittlung der Strecke)

- Montage am Allradtraktor:
Die Schlauchschelle mit Magnet wird an der
Kardanwelle montiert.
Der Sensor muß in einem Abstand von 5 - 10
mm auf
schwingungsfrei zu montieren.
- Montage am Traktor ohne Allradantrieb:
Die Magnete werden mit dem beiliegenden
V4A-Schrauben in die Radmuschel montiert.
Sie müssen gleichmäßig auf dem Umfang
verteilt werden.
Die Anzahl der Magnete ergibt sich aus der
Größe des Rades.
Die gefahrene Strecke von Impuls zu Impuls
darf 60 cm nicht überschreiten.
Berechnung:
Radumfang ÷ 60 cm = Anzahl Magnete
z. B.:
256 cm ÷ 60 cm = 4,27 = min. 5 Magnete
Der Sensor ist an dem Achsschenkellager
mit dem beiliegenden Halter so zu montieren,
daß das Ende des Sensors auf die Magnete
zeigt. Der Abstand muß 5 - 10 mm betragen.
- Montage am Rad der Anhängespritze
Am Rad der Feldspritze wird der Sensor nach den gleichen Kriterien wie am Traktorrad
(siehe Abb. 5-2) montiert. Der elektrische Anschluß erfolgt dann im Maschinenverteiler-
Armatur.
Bei Anschluß eines X-Sensors im Maschinenverteiler darf am SPRAYDOS kein Sensor
angeschlossen werden.
Copyright Müller-Elektronik GmbH & Co.KG,
den Magneten zeigen.
Anbau- und Bedienungsanleitung SPRAYDOS (10.2012)
Er ist

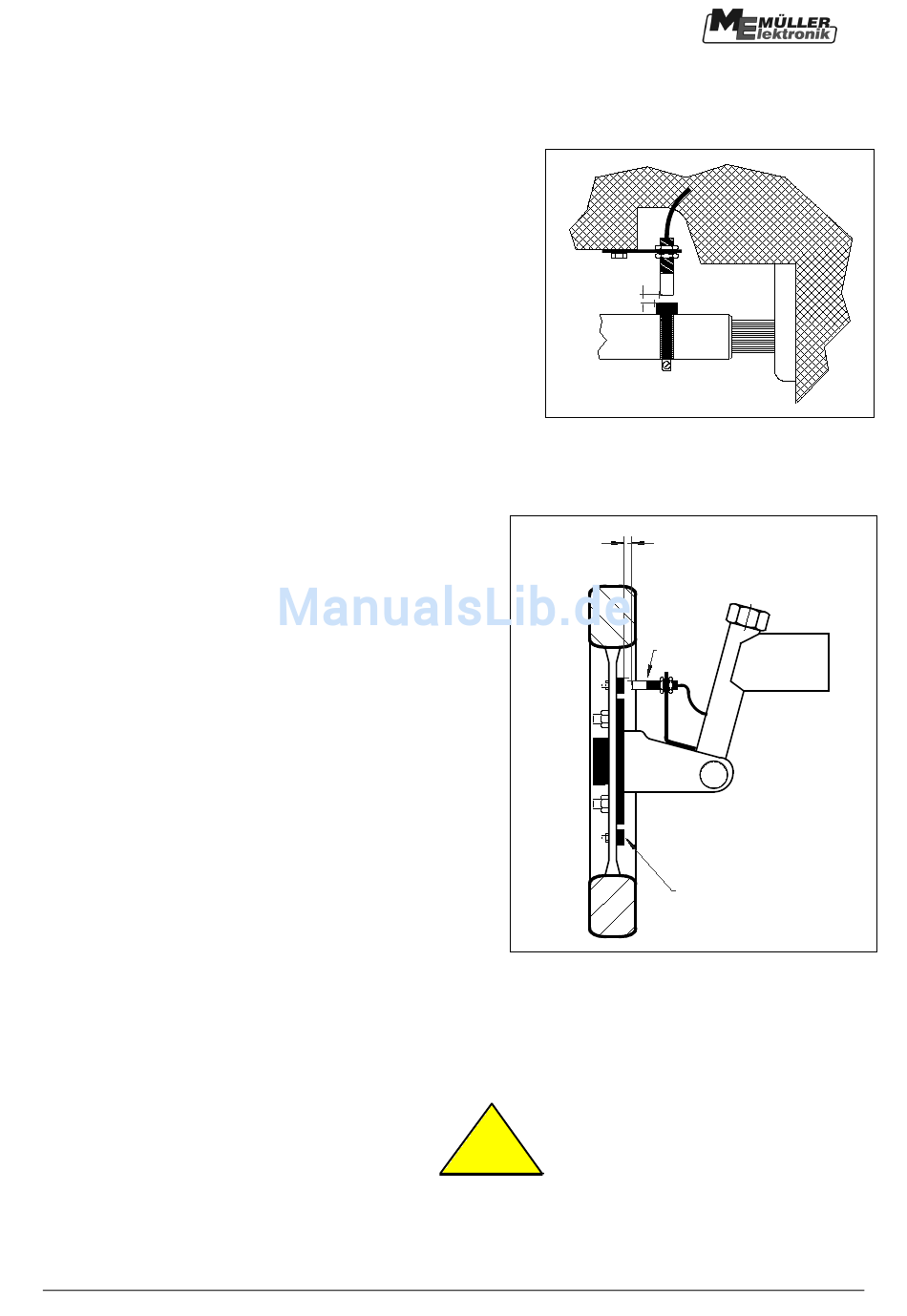

Abb. 5-2 Sensor X an Traktorrad

!
Achtung!
5- 10 m m

Abb. 5-1 Sensor X an Kardanwelle

5 - 10 m m
Sensor - X
M agnet ( r ot e Sei t e)
Seite - 13 -
