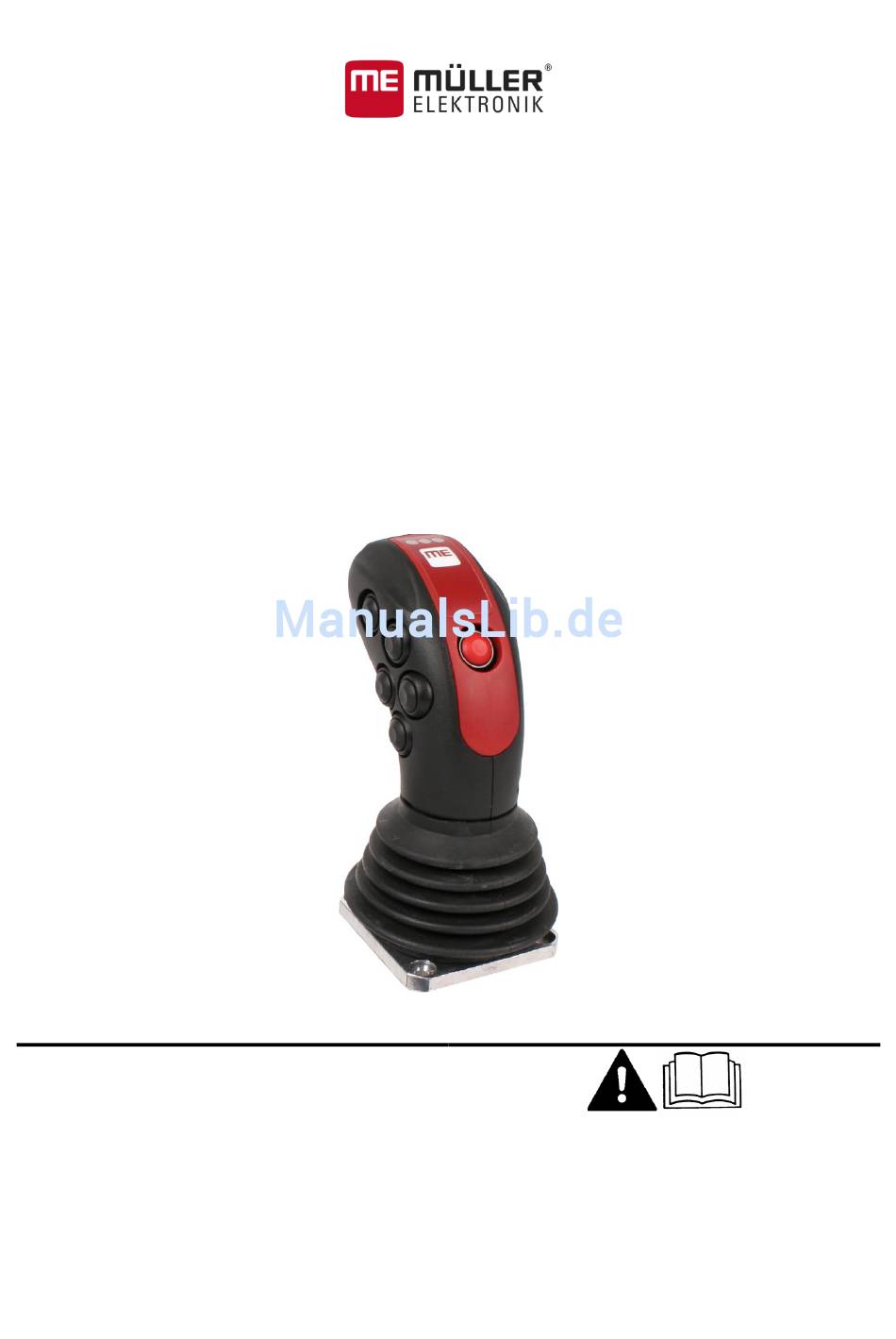

- Seite 1 Anbau- und Bedienungsanleitung ISOBUS-Joystick PRO Stand: V2.20170628 3232258620-02 Lesen und beachten Sie diese Bedienungsanleitung. Bewahren Sie diese Bedienungsanleitung für die Verwendung in der Zukunft auf.
- Seite 2 Impressum Dokument Anbau- und Bedienungsanleitung Produkt: ISOBUS-Joystick PRO Dokumentnummer: 3232258620-02 Originalsprache: Deutsch Copyright © Müller-Elektronik GmbH & Co.KG Franz-Kleine-Straße 18 33154 Salzkotten Deutschland Tel: ++49 (0) 5258 / 9834 - 0 Telefax: ++49 (0) 5258 / 9834 - 90 E-Mail: info@mueller-elektronik.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Produktbeschreibung Über den Joystick Bedeutung der LED-Leuchten Angaben auf dem Typenschild EG-Konformitätserklärung Montageanleitung Bedienung Funktionen zuweisen Funktionen ausführen Funktionen einsehen Technische Daten Technische Daten des Joysticks Steckerbelegung CPC-Stecker Entsorgung Zubehörliste V2.20170628... -
Seite 4: Produktbeschreibung

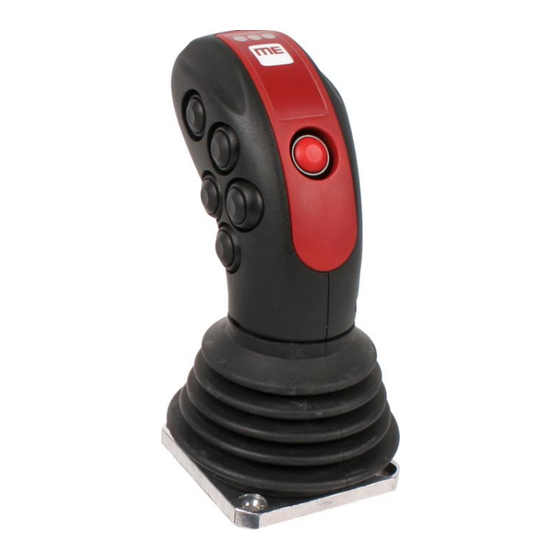

CPC-Stecker zum Anschluss an die ISOBUS-Kabinensteckdose Ebenenumschalter Der ISOBUS-Joystick PRO ist ein zusätzliches Bediengerät, mit dem schnell auf Funktionen eines ISOBUS-Jobrechners zugegriffen werden kann. Der Joystick verfügt über neun Tasten und einen Ebenenumschalter, mit dem zwischen zwei Ebenen gewechselt werden kann. So können insgesamt 18 Funktionen des ISOBUS-Jobrechners bedient werden. -
Seite 5: Angaben Auf Dem Typenschild
Produktbeschreibung Angaben auf dem Typenschild Grüne LED-Leuchte Gelbe LED-Leuchte Rote LED-Leuchte Leuchte Bedeutung Die Verbindung zwischen Joystick und Fahrzeug ist aktiv. Der Joystick ist erfolgreich mit dem Terminal verbunden. Die rote Ebene des Joysticks ist aktiviert. Wenn diese LED nicht leuchtet, ist die blaue Ebene aktiviert. -
Seite 6: Eg-Konformitätserklärung
Produktbeschreibung EG-Konformitätserklärung EG-Konformitätserklärung Hiermit erklären wir, dass das nachstehend bezeichnete Gerät in seiner Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2014/30/EU entspricht. Bei einer mit uns nicht abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit. -
Seite 7: Montageanleitung
Montageanleitung Montageanleitung Vorgehensweise So montieren Sie den Joystick: 1. Montieren Sie den Joystick in der Reichweite des Fahrers in der Fahrzeugkabine. Benutzen Sie dafür den mitgelieferten Haltewinkel. 2. Stecken Sie den Stecker in die ISOBUS-Kabinensteckdose Ihres Fahrzeugs. ⇨ Der Joystick ist an Ihr Fahrzeug angeschlossen. ⇨... -
Seite 8: Bedienung
Bedienung Funktionen zuweisen Bedienung Funktionen zuweisen Die Zuweisung von Funktionen des ISOBUS-Jobrechners nehmen Sie auf dem Terminal vor. Wie Sie dabei vorgehen müssen, erfahren Sie in der Bedienungsanleitung des Terminals. Funktionen ausführen Jede Taste des Joysticks kann mit zwei Funktionen belegt sein. Die Position des Ebenenumschalters entscheidet über die Funktion, die beim Drücken ausgeführt wird. - Seite 9 Bedienung Funktionen einsehen ⇨ Folgende Maske erscheint: ⇨ Sie können sehen, welcher Taste des Joysticks, welche Funktion des ISOBUS- Jobrechners zugewiesen ist. Die aktuelle Ebene wird ebenfalls in der Maske angezeigt. V2.20170628...
-
Seite 10: Technische Daten
Technische Daten Technische Daten des Joysticks Technische Daten Technische Daten des Joysticks Betriebsspannung 8 V bis 32 V Temperaturbereich -40°C bis +85°C Maximale Stromaufnahme 100 mA Steckerbelegung CPC-Stecker Signal Signal 12 VE CAN_L 12 VE CAN_L CAN_H 0 VE CAN_H Entsorgung Bitte entsorgen Sie dieses Produkt nach seiner Verwendung entsprechend den in Ihrem Land geltenden Gesetzen als... -
Seite 11: Zubehörliste
Zubehörliste Zubehörliste Artikelnummer Bezeichnung 31322594 Y-Adapterkabel mit CPC- und Sub-D-Anschluss 3032257801 CPC-Mehrfachsteckdose zum Anschluss von bis zu vier Bedieneinheiten V2.20170628...
