Power Max
Modellnr. 38639—Seriennr. 280000001 und höher
Einführung
Lesen Sie diese Informationen sorgfältig durch, um sich
mit dem ordnungsgemäßen Einsatz und der Wartung
des Geräts vertraut zu machen und Verletzungen und
eine Beschädigung des Geräts zu vermeiden. Sie tragen
die Verantwortung für einen ordnungsgemäßen und
sicheren Einsatz des Geräts.
Wenden Sie sich hinsichtlich Informationen zu
Produkten und Zubehör sowie Angaben zu Ihrem
örtlichen Vertragshändler oder zur Registrierung des
Produkts direkt an Toro unter www.Toro.com.
Wenden Sie sich an Ihren Toro Vertragshändler
oder Kundendienst, wenn Sie eine Serviceleistung,
Toro Originalersatzteile oder weitere Informationen
benötigen. Haben Sie dafür die Modell- und
Seriennummern der Maschine griffbereit. Bild 1
zeigt die Position der Modell- und Seriennummern an
der Maschine. Tragen Sie hier bitte die Modell- und
Seriennummern des Geräts ein.
1. Typenschild mit Modell- und Seriennummer
Modellnr.
Seriennr.
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitsmeldungen werden vom
Sicherheitswarnsymbol (Bild 2) gekennzeichnet, das auf
eine Gefahr hinweist, die zu schweren oder tödlichen
© 2008—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®

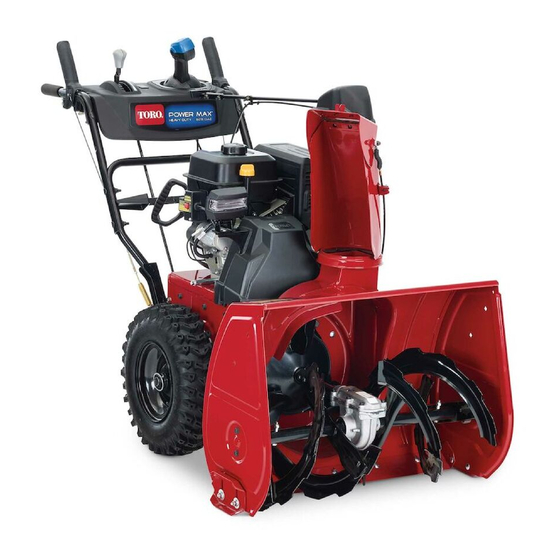

828 OE Schneefräse
Bild 1
Registrieren Sie Ihr Produkt unter www.Toro.com.
Verletzungen führen kann, wenn Sie die empfohlenen
Sicherheitsvorkehrungen nicht einhalten.
1. Warnsymbol
In dieser Anleitung werden zwei Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle technische Informationen hin, und
Hinweis hebt allgemeine Informationen hervor, die
Ihre besondere Beachtung verdienen.
Ein Ersatzexemplar der Bedienungsanleitung
erhalten Sie vom Motorhersteller.
Form No. 3358-576 Rev B
Bedienungsanleitung
Bild 2
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten

Werbung

loading

Inhaltszusammenfassung für Toro Power Max 828 OE

  • Seite 1 Produkts direkt an Toro unter www.Toro.com. weist auf spezielle technische Informationen hin, und Hinweis hebt allgemeine Informationen hervor, die Wenden Sie sich an Ihren Toro Vertragshändler Ihre besondere Beachtung verdienen. oder Kundendienst, wenn Sie eine Serviceleistung, Toro Originalersatzteile oder weitere Informationen Ein Ersatzexemplar der Bedienungsanleitung benötigen.
  • Seite 2 Sicherheit Achtung: Ein falscher Einsatz kann Vor dem Einsatz zum V erlust von Fingern, Händen Lesen und verstehen Sie den Inhalt dieser oder Füßen führen. Anleitung, bevor Sie die Schneefräse Ein Hochgeschwin- einsetzen. digkeitsgebläserad Machen Sie sich mit allen Bedienelementen befindet sich in der vertraut und wie Sie den Motor schnell Nähe der Öffnung.
  • Seite 3 – Betanken Sie die Maschine nie bei laufendem Zündkerzenstecker ab und halten diesen von der oder heißem Motor. Zündkerze fern, um ein versehentliches Anlassen des Motors zu vermeiden. – Betanken Sie den Kraftstofftank mit größter Vorsicht im Freien. Füllen Sie den Tank niemals •...
  • Seite 4 Kraftstofftank ab, um möglichen Risiken Im Folgenden finden Sie Informationen zur Sicherheit, vorzubeugen. Verwenden Sie für die Aufbewahrung die sich speziell auf Produkte von Toro beziehen, sowie des Kraftstoffs einen vorschriftsmäßigen Kanister. weitere Sicherheitsinformationen, mit denen Sie sich Ziehen Sie beim Einlagern der Schneefräse den vertraut machen müssen.
  • Seite 5 Sicherheits- und Bedienungsschilder Wichtig: Sicherheits- und Bedienungsschilder sind in der Nähe potenzieller Gefahrenbereiche angebracht. Tauschen Sie beschädigte Schilder aus. 112-6625 Bestellnummer 112-6629 1. Verletzungs- bzw. Amputationsgefahr beim Gebläserad: Stecken Sie Ihre Hände nicht in den Auswurfkanal. Stellen Sie den Motor ab, bevor Sie die Bedienposition verlassen und verwenden Sie das Werkzeug, um Verstopfungen aus dem Auswurfkanal zu entfernen.
  • Seite 6 112-6626 1. Fahrantrieb: Drücken Sie den Hebel, 3. Schnitt- bzw. Amputationsgefahr 5. Gefahr durch herausgeschleuderte um einzukuppeln. Lassen Sie den beim Gebläserad: Stecken Sie Ihre Teile: Achten Sie darauf, dass Hebel los, um auszukuppeln. Hände nicht in den Auswurfkanal. Unbeteiligte den Sicherheitsabstand Stellen Sie den Motor ab, bevor Sie zur Schneefräse einhalten.
  • Seite 7 Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Griffschrauben Gewellte Scheiben Bauen Sie den oberen Griff ein. Sicherungsmuttern Bauen Sie das Fahrantriebsgestänge – Keine Teile werden benötigt ein.
  • Seite 8 Bild 6 1. Geschwindigkeits- 3. Innere Scheibe Schalthebel 2. Drehzapfen 4. Äußere Scheibe Bild 4 Hinweis: Lassen Sie die Flachscheibe auf dem Drehzapfen, um den Einbau zu vereinfachen 2. Einbauen des (Bild 6). Fahrantriebsgestänges 4. Stellen Sie den Geschwindigkeitsschalthebel in die Stellung R2.
  • Seite 9 Hinweis: Das Einbauen ist einfacher, wenn Sie durch die Öffnung im Geschwindigkeitsschalterhebel schauen (Bild 8). Bild 9 1. Kurzes Einstellgestänge 2. Langes Auswurfkanalkur- Bild 8 bel-Einstellgestänge 1. Geschwindigkeitsschalthebel 4. Setzen Sie das vordere Ende des Einstellgestänges in die Öffnung hinten an der Getriebeabdeckung des 3.
  • Seite 10 5. Auffüllen des Motors mit Öl Verfahren Das Kurbelgehäuse des Motors der Schneefräse ist bei der Auslieferung mit ungefähr 0,55 l Öl gefüllt. Hinweis: Überprüfen Sie den Motorölstand und füllen Sie bei Bedarf Öl nach, bevor Sie den Motor Bild 11 anlassen.
  • Seite 11 7. Prüfen der Kufen und der C. Drehen Sie den Drehzapfen auf der Geschwindigkeitsschaltstange nach unten (nach Schürfleiste rechts) (Bild 6). D. Schließen Sie den Drehzapfen am Verfahren Geschwindigkeitsschalthebel an (Bild 6). Weitere Informationen finden Sie unter Prüfen 4. Lassen Sie den Fahrantriebshebel los. und Einstellen der Kufen und der Schürfleiste im 5.
  • Seite 12 Produktübersicht Bild 17 1. Schneeausräumwerkzeug (am Griff befestigt) Betrieb Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Betanken Bild 15 Benzin ist brennbar und explodiert schnell. 1. Handgriff Feuer und Explosionen durch Benzin können 2.
  • Seite 13 -9°C) und lassen Sie die Kaltstarthilfe jedesmal nach einer Sekunde los (Bild 21). Bild 18 1. 3,8 cm Bild 21 Anlassen des Motors 1. Prüfen Sie den Ölstand im Motor. Siehe „Prüfen des Motorölstands“ unter „Wartung“. 5. Drehen Sie den Choke auf Choke-Stellung (Bild 22). 2.
  • Seite 14 Bild 25 Bild 24 1. Elektrostarter, Taste 3. Rücklaufstarter 2. Warten Sie, bis alle sich bewegenden Teile 2. Elektrostarter, Stecker zum Stillstand gekommen sind, bevor Sie die Bedienungsposition verlassen. Hinweis: Schließen Sie ein Stromkabel an den 3. Ziehen Sie den Zündschlüssel ab. Stecker des Elektrostarters und eine Steckdose an, 4.
  • Seite 15 Wichtig: Wenn sich die Schneefräse bei gelöstem Fahrantriebshebel bewegt, prüfen Sie den Bowdenzug (siehe Prüfen und Einstellen des Bowdenzugs) oder lassen Sie die Schneefräse von einem offiziellen Vertragshändler warten. Wichtig: Für das Verwenden des Fahrantriebs müssen Sie die Schneefräse mit eingekuppeltem Bild 29 Selbstantrieb einsetzen.
  • Seite 16 Bild 30 Bild 32 Bewegen des Auswurfkanals Entfernen von Verstopfungen Drücken Sie die blaue Auslöserkappe und halten Sie aus dem Auswurfkanal diese gedrückt. Verschieben Sie den Quick Stick nach links, um den Auswurfkanal nach links zu bewegen. Wenn sich das Räumwerk bzw. Gebläserad dreht, jedoch Verschieben Sie den Quick Stick nach rechts, um den kein Schnee aus dem Auswurfkanal ausgeworfen wird, Auswurfkanal nach rechts zu bewegen (Bild 31).
  • Seite 17 Schwierigkeiten gibt, starten Sie den Motor und lassen Sie ihn ein paar Minuten laufen. Durch die Rotorblätter können Steine, Spielzeug • Lassen Sie den Motor nach dem Schneeräumen und andere Fremdobjekte herausgeschleudert einige Minuten lang laufen, um einem Einfrieren werden, was zu ernsthaften Verletzungen des von beweglichen Teilen vorzubeugen.
  • Seite 18 /Gebläseradantriebs ggf. von einem offiziellen Vertragshändler prüfen und auswechseln. Wichtig: Weitere Informationen zur Wartung und Instandsetzung der Schneefräse finden Sie unter www.Toro.com. Wichtig: Beachten Sie für weitere Wartungsmaßnahmen die Bedienungsanleitung. Wenden Sie sich für Motoreinstellungen, Reparaturen oder Arbeiten unter Garantie, die nicht in dieser Anleitung aufgeführt sind, an einen offiziellen Tecumseh Vertragshändler.
  • Seite 19 4. Die Schürfleiste muss im Abstand von 3 mm parallel oberhalb der ebenen Oberfläche liegen. Hinweis: Stellen Sie bei rissigem, unbefestigtem oder unebenem Bürgersteig die Kufen ein, um die Schürfleiste anzuheben. Stellen Sie die Kufen bei Kiesoberflächen weiter nach unten ein, damit die Schneefräse keine Steine aufschleudert.
  • Seite 20 2. Heben Sie die rechte Seite der Riemenabdeckung an (Bild 37). Bild 37 Bild 35 1. Stift 2. 1 bis 1,5 mm 3. Kuppeln Sie den Räumwerk-/Gebläseradhebel aus und stellen Sie sicher, dass der Abstand zwischen der Führen Sie folgende Schritte aus, wenn das linke Kabel Schneckenkupplung und der Lasche 1,5 mm beträgt (Bild 38).
  • Seite 21 7. Stellen Sie die Spannschraube ein, bis Sie den Motoröl alle 25 Betriebsstunden, richtigen Abstand erzielt haben. wenn Sie den Motor stark belastet einsetzen. 8. Ziehen Sie dann die Klemmmutter fest. Lassen Sie den Motor unmittelbar vor dem Ölwechsel 9. Setzen Sie die zwei vorher entfernten Schrauben in laufen, weil warmes Öl besser abfließt und mehr die Riemenabdeckung ein.
  • Seite 22 Hinweis: Nehmen Sie die obere Schneeabdeckung ab, um an die Zündkerze zu gelangen (Bild 44). Bild 42 1. Sechskantwelle 3. Gummirad 2. Aluminium-Abriebsplatte Bild 44 Wichtig: Achten Sie darauf, dass kein Öl auf das Gummirad oder die Aluminium-Abriebsplatte 1. Chokehandrad 3.
  • Seite 23 6. Entfernen Sie die alte Zündkerze und entsorgen Sie diese. Hinweis: Zum Entfernen der Zündkerze benötigen Sie eine Schraubenschlüsselverlängerung. 7. Stellen Sie den Abstand der Elektroden an der neuen Zündkerze auf 0,76 mm (Bild 46). Bild 47 2. Lösen Sie die Schraube an der Kabelklemme (Bild 48).
  • Seite 24 Wenn der Keilriemen des Räumwerks bzw. Gebläserads Bild 52 abgenutzt, mit Öl verschmiert oder anderweitig beschädigt ist, finden Sie unter www.Toro.com weitere Wartungsangaben. Sie können den Riemen auch von 4. Setzen Sie eine neue Glühbirne hinten am einem offiziellen Vertragshändler austauschen lassen.
  • Seite 25 Einlagerung 13. Stecken Sie die Zündkerze locker auf. 14. Entsorgen Sie nicht verwendeten Kraftstoff ordnungsgemäß. Recyceln Sie den Kraftstoff vorschriftsmäßig oder verwenden Sie ihn für Ihr Auto. • Benzindämpfe können explodieren. Hinweis: Lagern Sie stabilisierten Kraftstoff nicht • Lagern Sie Benzin nicht länger als 30 Tage. länger als 90 Tage.
  • Seite 26 Fehlersuche und -behebung Problem Mögliche Ursache Behebungsmaßnahme Elektrostarter dreht sich nicht (nur bei 1. Das Anschlusskabel ist nicht an die 1. Schließen Sie das Anschlusskabel Modellen mit Elektrostart). Steckdose oder an die Schneefräse an die Steckdose und / oder die angeschlossen.
  • Seite 27 6. Setzen bzw. stellen Sie den Räumwerk/Gebläserad ist locker Räumwerk-/Gebläseradtreibriemen oder hat sich von der Riemenscheibe ein. Weitere Wartungsinformationen gelöst. finden Sie unter www.Toro.com. Sie können die Schneefräse auch von einem offiziellen Vertragshändler warten lassen. 7. Der Antriebsriemen vom 7. Tauschen Sie den Räumwerk- Räumwerk/Gebläserad ist abgenutzt...
  • Seite 28 Hinweise:...
  • Seite 29 Hinweise:...
  • Seite 30 Hinweise:...
  • Seite 31 Spypros Stavrinides Limited Cyprus 357 22 434131 Surge Systems India Limited India 91 1 292299901 T-Markt Logistics Ltd Hungary 36 26 525 500 Toro Australia Australia 61 3 9580 7355 Toro Europe BVBA Belgium 32 14 562 960 374-0102 Rev B...
  • Seite 32 Aufsitzrasenmäher mit Heckmotor Wenn Sie mit der Analyse oder dem Support des Vertragshändlers nicht Rasen- und Gartentraktore 2-jährige eingeschränkte Garantie zufrieden sind, wenden Sie sich an den Importeur von Toro oder an uns: Tragbare Elektroprodukte 2-jährige eingeschränkte Garantie 2-jährige eingeschränkte Garantie Schneefräsen...
