5 Installation der Einheit
5.5

Installation der Abflussrohre

5.5.1

Leitlinien zur Installation des Abflussrohrs

Allgemeine Leitlinien

▪ Rohrleitungslänge. Die Abflussrohrleitung so kurz wie möglich
halten.
▪ Rohrstärke. Die Rohrstärke muss im Vergleich mit der Stärke des
Verbindungsrohres gleich oder größer sein (Vinylrohr mit 25 mm
Nenndurchmesser und 32 mm Außendurchmesser).
▪ Kondensierung. Ergreifen Sie geeignete Maßnahmen, damit sich
kein Kondenswasser bilden kann. Isolieren Sie die komplette
Abflussleitung im Gebäude.

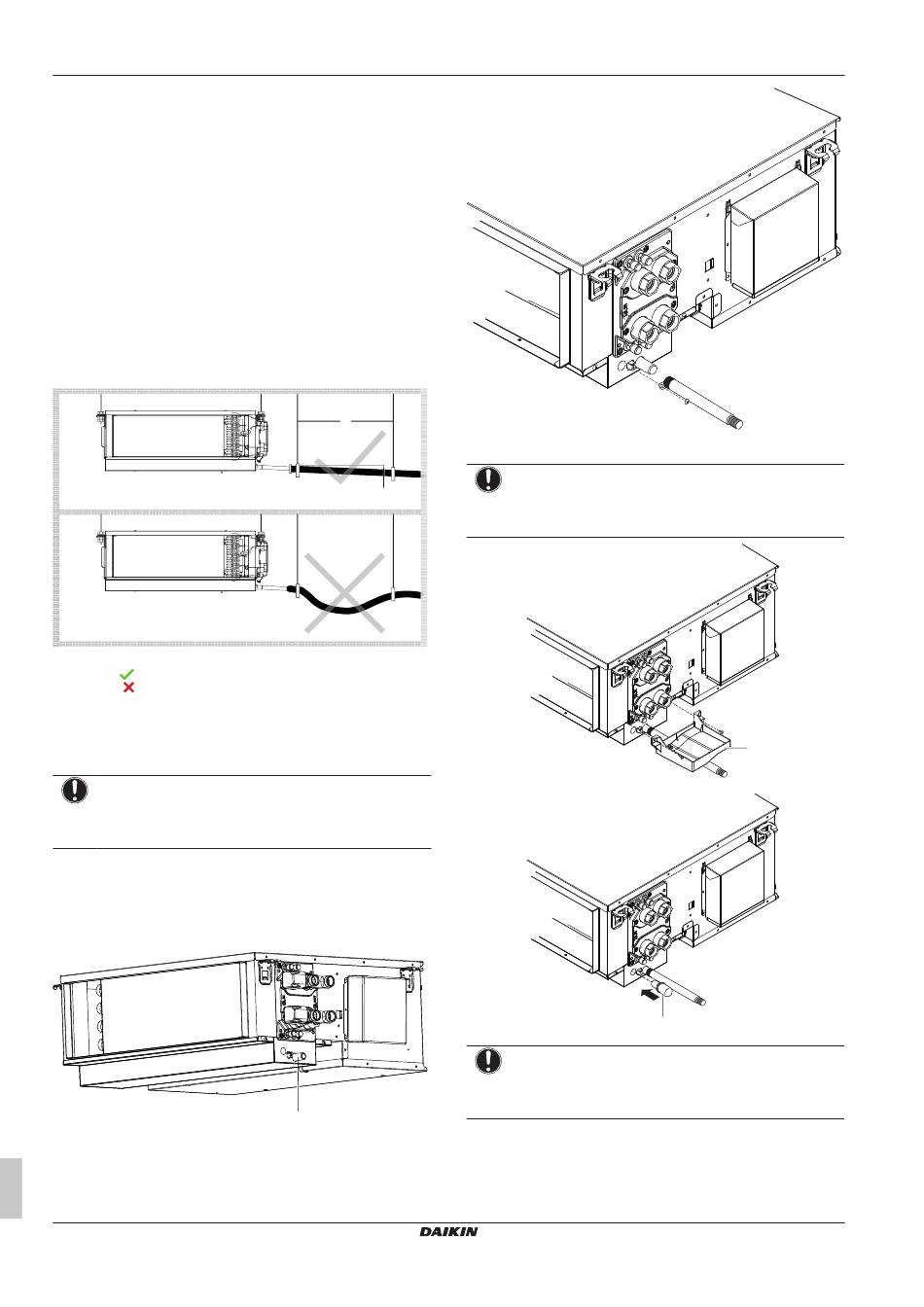

▪ Gefälle. Das Abflussrohr muss ein Gefälle haben (mindestens
1/50), damit sich im Rohr keine Luftblasen bilden können.
Haltestangen so verwenden wie gezeigt.
a Haltestange
Zulässig
Nicht zulässig
5.5.2 Abflussrohr anschließen
Abflussrohre anschließen
HINWEIS
Bei falschem Anschließen des Abflussschlauches kann es
zu Leckagen kommen, so dass der Bereich der Installation
und die Umgebung beschädigt werden können.
1 Schieben Sie den Ablaufschlauch so weit wie möglich über den
Ablaufstutzen.
2 Die Schraube vom Abflussschlauch an der Oberfläche der
Auffangwanne festziehen.
3 Das System auf Wasserleckagen überprüfen.
a Ablaufstutzen
4 Den Abflussschlauch
Befestigungsschraube (Zubehörsatz) festziehen.
Installations- und Betriebsanleitung
12
a
b
a
einsetzen und mit der
HINWEIS
Die Einheit muss mit einem Abflussschlauch verwendet
werden. (Wird dieser nicht befestigt, kann es zu
Wasseraustritt und Vibrationen kommen.)
HINWEIS
Wenn die Unter-Auffangwanne (a) nicht verwendet wird,
sollte die Öffnung der Unter-Auffangwanne mit einer
Kappe (b) verschlossen werden.
Wenn die Verkabelung bereits vollzogen ist
1 Kühlbetrieb starten.
2 Etwa 1 l Wasser langsam durch die Luftauslassöffnung
einfüllen und auf Leckagen prüfen.
a
b
FWE-F
Gebläsekonvektoren
3P756931-1 – 2023.11
