a Luftaustritt bei Heizen
b Luftaustritt bei Kühlen
c Warmwasser-Einlass (DN3/4ʺ)
d Warmwasser-Auslass (3/4ʺ weiblich BSP)
e Kühlen Einlass (DN3/4ʺ)
f Kühlen Auslass (3/4ʺ weiblich BSP)
a b
e
a Luftaustritt bei Kühlen
b Luftaustritt bei Heizen
c Warmwasser-Einlass (DN3/4ʺ)
d Warmwasser-Auslass (DN3/4ʺ)
e Kaltwasser-Einlass (DN3/4ʺ)
f Kaltwasser-Auslass (DN3/4ʺ)
a b
a Luftaustritt bei Heizen
b Luftaustritt bei Kühlen
c Warmwasser-Einlass (DN3/4ʺ)
d Warmwasser-Auslass (3/4ʺ weiblich BSP)
e Kühlen Einlass (DN3/4ʺ)
f Kühlen Auslass (3/4ʺ weiblich BSP)
FWE-F
Gebläsekonvektoren
3P756931-1 – 2023.11
c d
f
d
c
e f
5 Installation der Einheit
a b c
e
a Luftaustritt bei Heizen
b Luftaustritt bei Kühlen
c Warmwasser-Einlass (DN3/4ʺ)
d Warmwasser-Auslass (DN3/4ʺ)
e Kaltwasser-Einlass (DN3/4ʺ)
f Kaltwasser-Auslass (DN3/4ʺ)

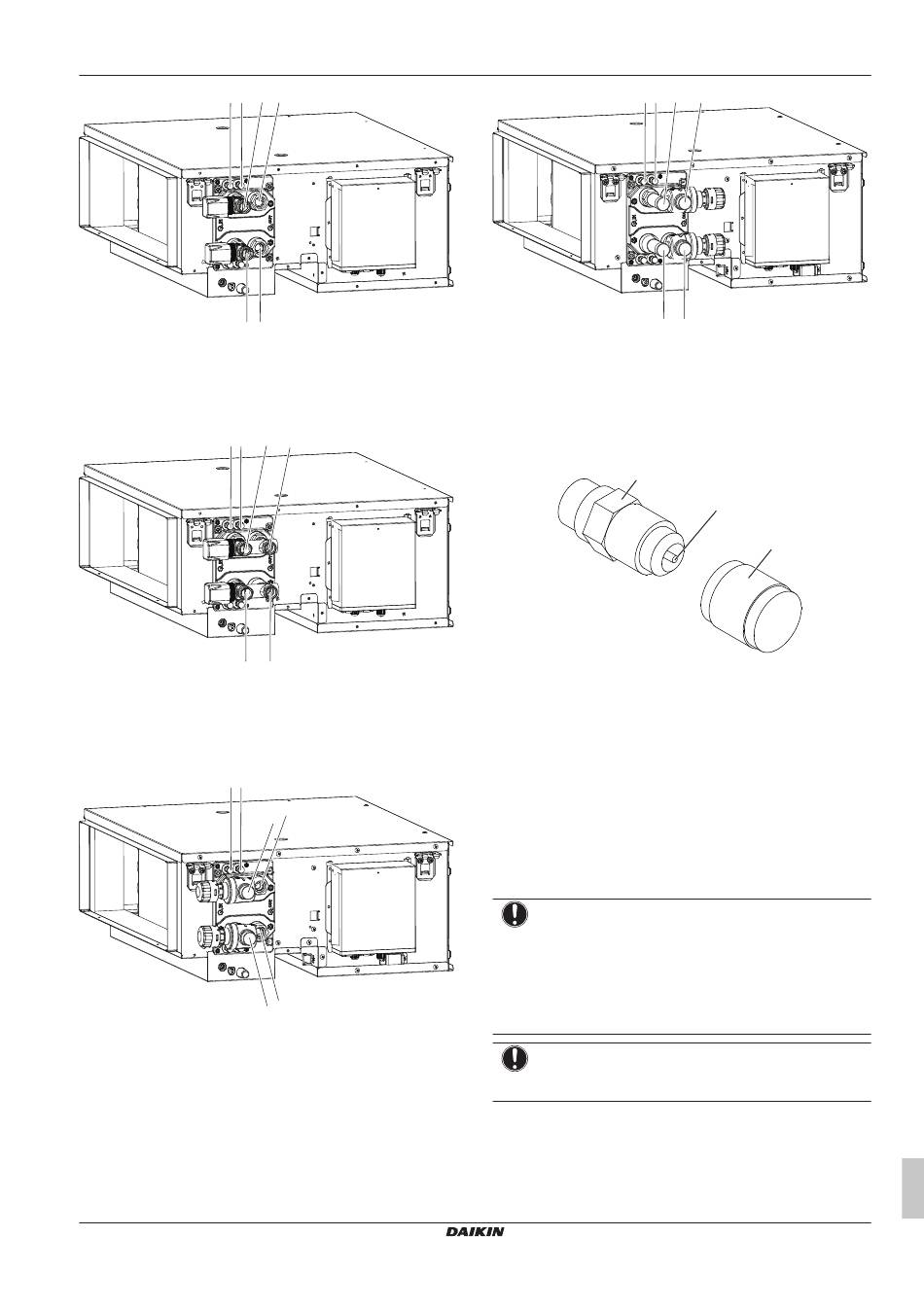

So befüllen Sie den Wasserkreislauf
a
a Luftaustritt
b Druckentlastungsventil
c Kappe
Vielleicht ist es nicht möglich, während des Füllvorgangs die
gesamte Luft aus dem System zu entfernen. Verbliebene Luft kann
während der ersten Betriebsstunden der Einheit entfernt werden. Die
Luft kann aus der Einheit entfernt werden über das manuell zu
bedienende Entlüftungsventil.
1 Öffnen Sie die Abdeckkappe.
2 Drücken Sie das Druckentlastungsventil ein, um die Luft aus
dem Wasserkreislauf (-kreisläufen) zu entfernen.
3 Schließen Sie die Kappe.
4 Anschließend muss eventuell nachträglich Wasser nachgefüllt
werden (jedoch niemals über das Entlüftungsventil).
HINWEIS
Wenn sich Luft im Wasserkreislauf befindet, kann das den
Betrieb beeinträchtigen. Während der Befüllu8ng ist es
evtl. nicht möglich, die gesamte Luft aus dem Kreislauf zu
entfernen. Während der ersten Betriebsstunden des
Systems wird die verbliebene Luft durch die automatischen
Entlüftungsventile abgelassen. Dann muss eventuell
nachträglich Wasser nachgefüllt werden.
HINWEIS
Stellen Sie sicher, dass die Wasserqualität der EU-
Richtlinie 2020/2184 entspricht.
d
f
b
c
