HINWEIS
Immer obere Luftaustritte verwenden.
5.3

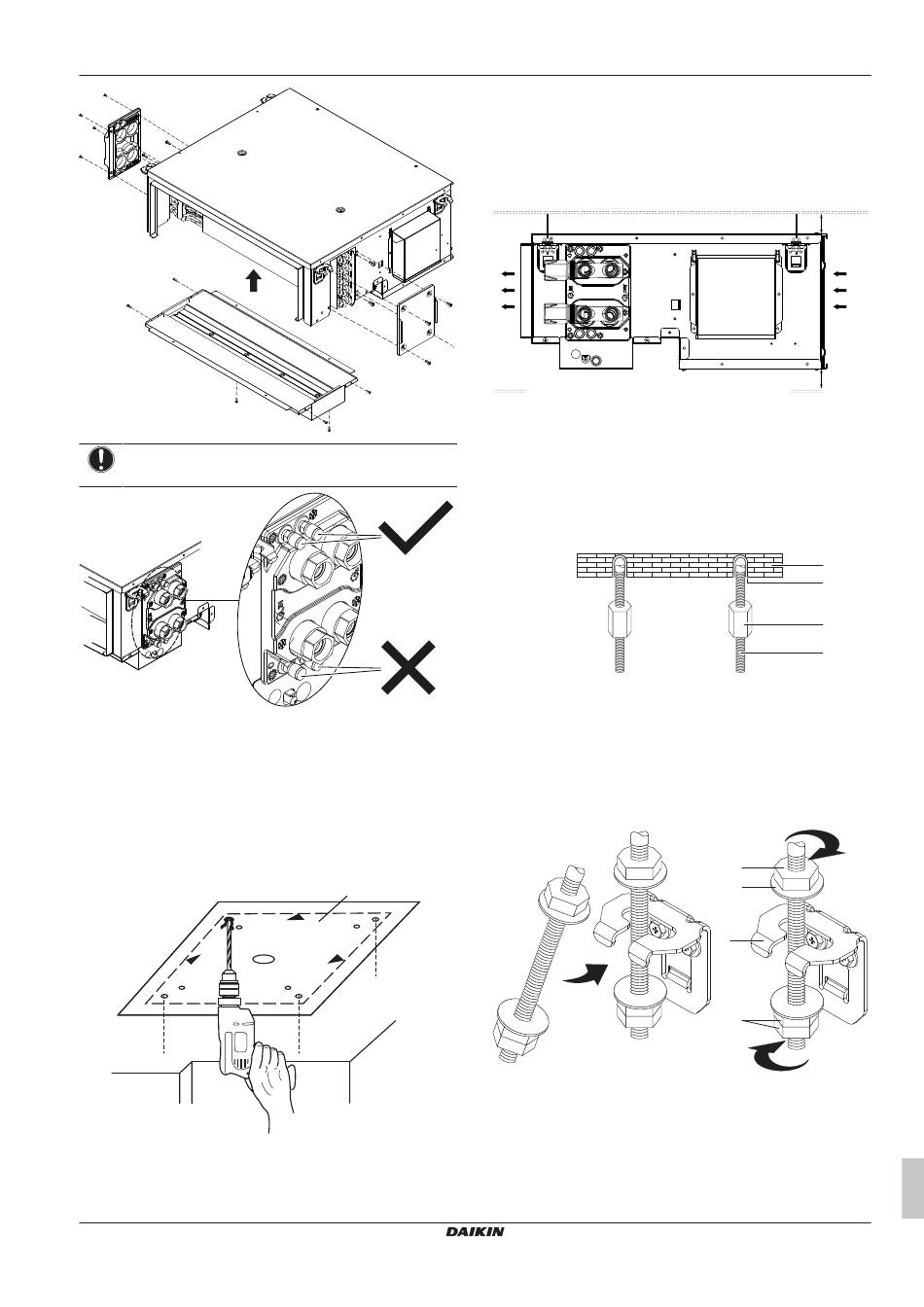

Montage der Einheit

5.3.1

Tragbolzen installieren

Benutzen Sie die Schablone, um die Positionen der Tragbolzen zu
bestimmen (oberer Teil der Verpackung). Die Positionen der
Tragbolzen sind auf der Papierschablone gekennzeichnet. Indem
Sie die Papierschablone an die Decke bringen, können Sie Löcher
bohren.
a
Papierschablone für die Installation. (oberer Teil der
Verpackung)
FWE-F
Gebläsekonvektoren
3P756931-1 – 2023.11
5.3.2
Erstellen Sie an geeigneter Stelle eine Deckenöffnung für die
Installation. Es kann notwendig sein, den Rahmen der abgehängten
Decke zu verstärken, um die Decke eben zu halten und zu
verhindern, dass sie schwingt.
Wenden Sie sich für nähere Informationen an Ihr Bauunternehmen.
▪ Deckenstärke. Prüfen Sie, ob die Decke tragfähig genug ist, um
das Gewischt der Einheit zu halten. Falls keine ausreichende
Tragfähigkeit besteht, verstärken Sie die Decke vor der
Installation des Geräts.
▪ Bei bestehenden Decken sind Anker zu verwenden.
▪ Bei neuen Decken sind eingelassene Gewindeeinsatzbuchsen,
eingelassene Anker oder andere bauseitig zu liefernde Teile zu
benutzen.
▪ Tragbolzen. Verwenden Sie M8~M10 Tragbolzen für die
Installation. Befestigen Sie den Aufhängebügel am Tragbolzen.
Befestigen Sie ihn sicher mit Hilfe einer Mutter und einer
Unterlegscheibe
Aufhängebügels.
a
▪ . Die Einheit so ausrichten, dass sie in der korrekten Position für
die Installation ist.
5 Installation der Einheit

Montagearbeiten an der Einheit

a
Deckenplatte
b
Anker
c
Lange Mutter oder Spannschraube
d
Tragbolzen
an
der
oberen
und
c
d
a
Mutter (bauseitig zu liefern)
b
Unterlegscheibe (bauseitig zu liefern)
c
Aufhängebügel
d
Doppelmutter (bauseitig zu liefern)
Installations- und Betriebsanleitung
10≤
10≤
(mm)
a
b
c
d
unteren
Seite
des
a
b
9
