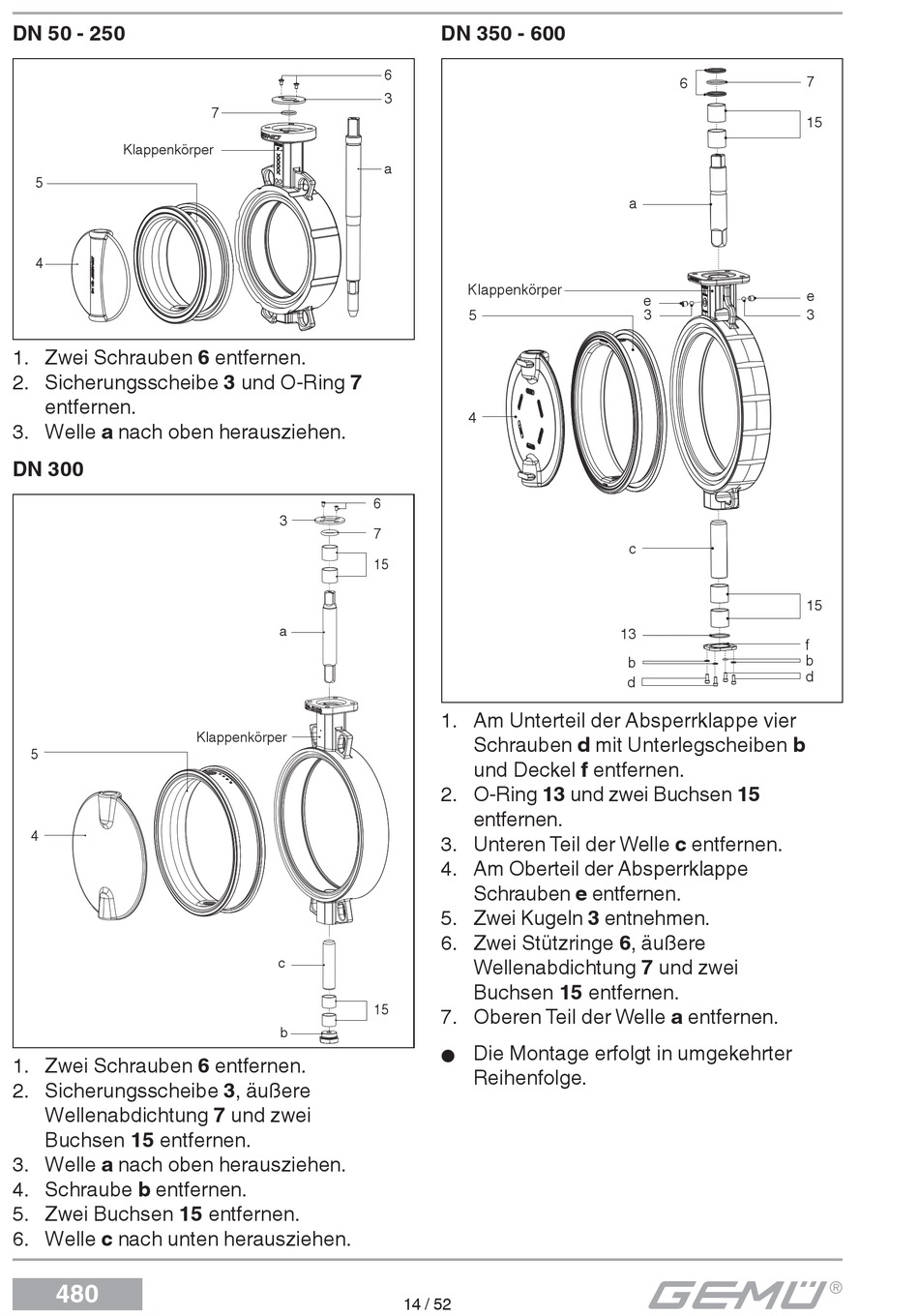

DN 50 - 250
Klappenkörper
5
4
1. Zwei Schrauben 6 entfernen.
2. Sicherungsscheibe 3 und O-Ring 7
entfernen.
3. Welle a nach oben herausziehen.
DN 300
5
4
1. Zwei Schrauben 6 entfernen.
2. Sicherungsscheibe 3, äußere
Wellenabdichtung 7 und zwei
Buchsen 15 entfernen.
3. Welle a nach oben herausziehen.
4. Schraube b entfernen.
5. Zwei Buchsen 15 entfernen.
6. Welle c nach unten herausziehen.
480
7
3
a
Klappenkörper
c
b
DN 350 - 600
6
3
a
Klappenkörper
5
4
6
7
15
1. Am Unterteil der Absperrklappe vier
Schrauben d mit Unterlegscheiben b
und Deckel f entfernen.
2. O-Ring 13 und zwei Buchsen 15
entfernen.
3. Unteren Teil der Welle c entfernen.
4. Am Oberteil der Absperrklappe
Schrauben e entfernen.
5. Zwei Kugeln 3 entnehmen.
6. Zwei Stützringe 6, äußere
Wellenabdichtung 7 und zwei
Buchsen 15 entfernen.
15
7. Oberen Teil der Welle a entfernen.
Die Montage erfolgt in umgekehrter
G
Reihenfolge.
14 / 52
6
a
e
3
c
13
b
d
7
15
e
3
15
f
b
d
