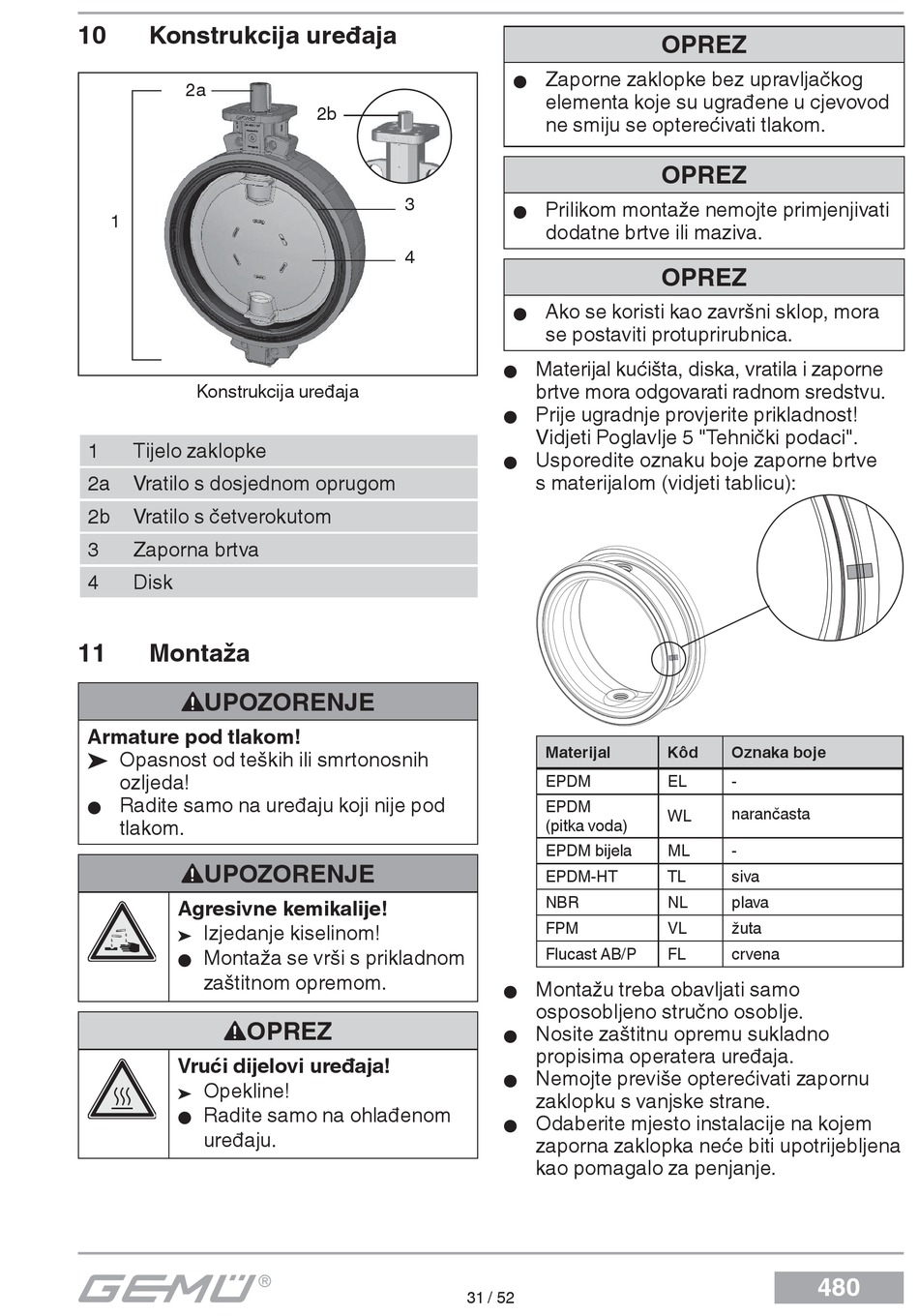

10 Konstrukcija uređaja
2a
1
Konstrukcija uređaja
1 Tijelo zaklopke
2a Vratilo s dosjednom oprugom
2b Vratilo s četverokutom
3 Zaporna brtva
4 Disk
11 Montaža
UPOZORENJE
Armature pod tlakom!
® Opasnost od teških ili smrtonosnih
ozljeda!
Radite samo na uređaju koji nije pod
G
tlakom.
UPOZORENJE
Agresivne kemikalije!
Izjedanje kiselinom!
®
Montaža se vrši s prikladnom
G
zaštitnom opremom.
OPREZ
Vrući dijelovi uređaja!
Opekline!
®
Radite samo na ohlađenom
G
uređaju.
2b
3
4
31 / 52
OPREZ
Zaporne zaklopke bez upravljačkog
G
elementa koje su ugrađene u cjevovod
ne smiju se opterećivati tlakom.
OPREZ
Prilikom montaže nemojte primjenjivati
G
dodatne brtve ili maziva.
OPREZ
Ako se koristi kao završni sklop, mora
G
se postaviti protuprirubnica.
Materijal kućišta, diska, vratila i zaporne
G
brtve mora odgovarati radnom sredstvu.
Prije ugradnje provjerite prikladnost!
G
Vidjeti Poglavlje 5 "Tehnički podaci".
Usporedite oznaku boje zaporne brtve
G
s materijalom (vidjeti tablicu):
Materijal Kôd
EPDM EL
EPDM
WL
(pitka voda)
EPDM bijela ML
EPDM-HT TL
NBR NL
FPM VL
Flucast AB/P FL
Montažu treba obavljati samo
G
osposobljeno stručno osoblje.
Nosite zaštitnu opremu sukladno
G
propisima operatera uređaja.
Nemojte previše opterećivati zapornu
G
zaklopku s vanjske strane.
Odaberite mjesto instalacije na kojem
G
zaporna zaklopka neće biti upotrijebljena
kao pomagalo za penjanje.
Oznaka boje
-
narančasta
-
siva
plava
žuta
crvena
