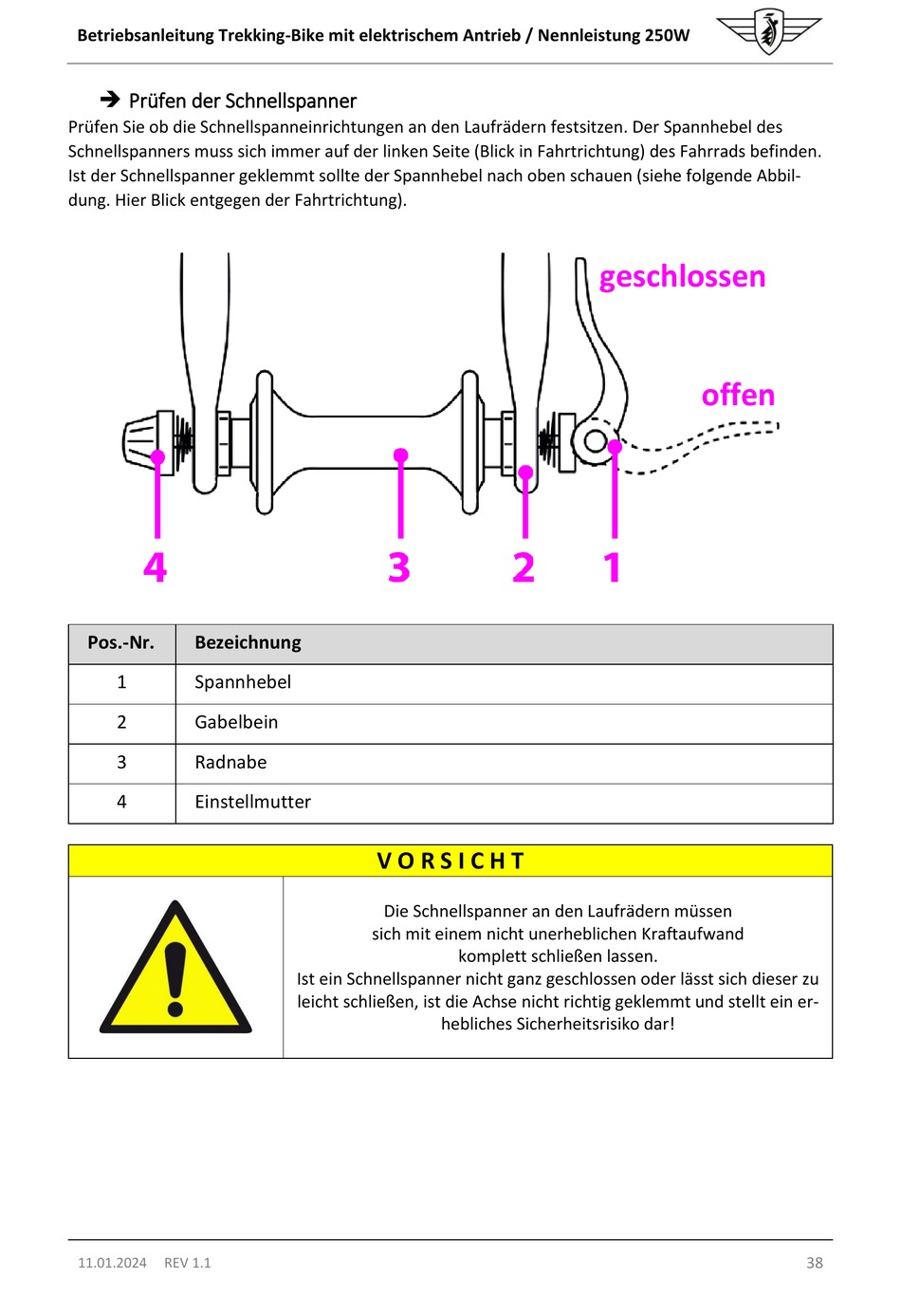

Betriebsanleitung Trekking-Bike mit elektrischem Antrieb / Nennleistung 250W
Prüfen der Schnellspanner
Prüfen Sie ob die Schnellspanneinrichtungen an den Laufrädern festsitzen. Der Spannhebel des
Schnellspanners muss sich immer auf der linken Seite (Blick in Fahrtrichtung) des Fahrrads befinden.
Ist der Schnellspanner geklemmt sollte der Spannhebel nach oben schauen (siehe folgende Abbil-
dung. Hier Blick entgegen der Fahrtrichtung).
Pos.-Nr.
Bezeichnung
1
Spannhebel
2
Gabelbein
3
Radnabe
4
Einstellmutter
11.01.2024
REV 1.1
V O R S I C H T
Die Schnellspanner an den Laufrädern müssen
sich mit einem nicht unerheblichen Kraftaufwand
komplett schließen lassen.
Ist ein Schnellspanner nicht ganz geschlossen oder lässt sich dieser zu
leicht schließen, ist die Achse nicht richtig geklemmt und stellt ein er-
hebliches Sicherheitsrisiko dar!
geschlossen
offen
38
