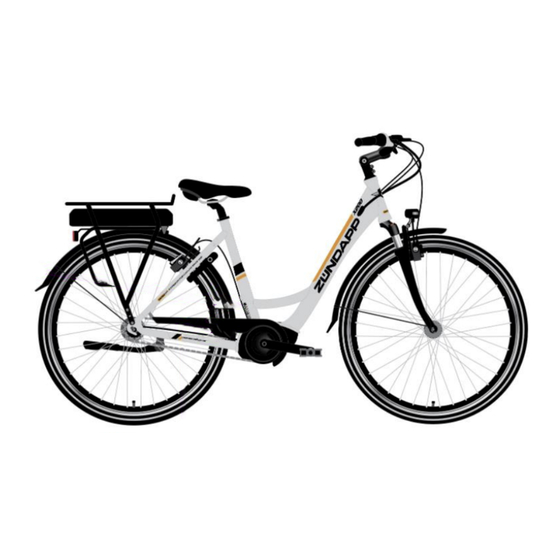

- Seite 1 Betriebsanleitung Zündapp X200 Faltrad - mit elektrischem Antrieb bis 250W Originalbetriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Inhalt Auspacken und Aufbau........................6 Hinweise zur Anleitung und zum Hersteller ..................6 Anleitung verfügbar halten ..................... 6 Gestaltungsmerkmale im Text ....................6 Gestaltungsmerkmale in Abbildungen ..................7 Mitgeldende Unterlagen ...................... - Seite 3 Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Helm tragen ........................... 14 Verschleiß am Bremssystem ....................14 Schwere Verletzungen oder Tod durch mechanische Defekte und falschen Umgang mit dem Fahrrad vermeiden ........................14 Elektrischen Schlag oder Explosion durch unsachgemäßen Umgang mit dem Akku und dem Ladegerät vermeiden.
- Seite 4 Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Hilfsantrieb ..........................26 Elektromotor ......................... 26 Akku ............................26 Steuerung ..........................27 Federung..........................27 Bremsen..........................27 Gangschaltung ........................28 Pedale ............................ 28 Auspacken und Lieferung prüfen ....................29 Komponenten des Fahrrads montieren ..................
- Seite 5 Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Bei welchen Temperaturen darf ein Akku geladen werden? ..........45 Wie sollte mein Akku gelagert weren?.................. 45 Sollte ich bei längerer Lagerung den Akku im Fahrrad eingebaut lassen? ......45 ...
-
Seite 6: Auspacken Und Aufbau
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W 1. Auspacken und Aufbau Sehr geehrte Kundin, sehr geehrter Kunde. Bitte beachten Sie, dass Ihr Fahrrad zu 98% vormontiert bei Ihnen angeliefert wird. In der Regel verbleiben folgende Tätigkeiten die Sie nach dem Auspacken des Fahrrads vornehmen müssen: W I C H T I G E R H I N W E I S... -
Seite 7: Gestaltungsmerkmale In Abbildungen
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Gestaltungsmerkmale in Abbildungen Wird auf Elemente in einer Legende oder im laufenden Text Bezug genommen, werden diese mit ei- ner Nummer versehen. Mitgeldende Unterlagen Weitere Hinweise, Anweisungen und Informationen zu den Komponenten des Fahrrads finden Sie ggf. -
Seite 8: Herstellergarantie
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Herstellergarantie Der Hersteller gewährt eine Garantie von 2 Jahren auf Rahmenbruch und 6 Monate auf das gesamte Fahrrad und dessen Anbauteilen. Hiervon ausgeschlossen sind sämtliche Verschleißteile, wie z. B. Ketten, Pedale, Zahnriemen, Bereifung, Felgen, Schläuche, Lager, Schaltaugen, Bremsbeläge, Ketten- räder, Ritzel, Innenlager, Schalt‐... -
Seite 9: Service Und Präventive Instandhaltung
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Nach Ablauf dieser 14 Tage aber dennoch innerhalb der ersten 6 Monate ab Kaufdatum besteht der Anspruch auf Ausbesserung des defekten Bauteils in Form einer Reparatur oder einer Ersatzsendung des defekten Bauteils. Service und präventive Instandhaltung Bitte bedenken Sie, dass Sie nur dann einen Anspruch auf die Herstellergaran- tie haben, wenn Sie die Serviceintervalle und die präventive Instandhaltung vornehmen lassen. -
Seite 10: Verbot Zur Leistungsoptimierung
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W 5. Verbot zur Leistungsoptimierung V E R B O T Veränderungen und/oder Leistungsoptimierung sind grundsätzlich verboten! Im Schadensfall (ohne Versicherungsschutz) haftet der Fahrer mit seinem gesamten Privatvermögen! Die Leistungsoptimierung bei EPACs (das Tuning) ist illegal. Ein EPAC, dessen Motor das Rad auf mehr als die zugelassenen 25 km/h beschleunigt, gilt laut Straßenverkehrs-Zulassungs-Ordnung (StVZO) als Kraftfahrzeug. -
Seite 11: Empfehlung Zum Versicherungsschutz
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W 7. Empfehlung zum Versicherungsschutz Es empfiehlt sich, beim Fahren eines Pedelecs, über eine Privathaftpflichtversicherung zu verfügen. Klären Sie im Vorfeld mit Ihrem Versicherungsträger für welche Art von Schäden dieser aufkommt. 8. Sicherheit Bestimmungsgemäße Verwendung H I N W E I S Zur Bestimmungsgemäßen Verwendung gehört auch das Lesen und Verstehen der Betriebsanleitung! -
Seite 12: Verbot Eigenmächtiger Umbauten
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Verbot eigenmächtiger Umbauten V E R B O T Eigenmächtige Umbaute sind nur mit Zustimmung des Herstellers zu- lässig! Bei Umbauten ohne Zustimmung des Herstellers erlischt die Konformitätserklärung! Unzulässige Umbauten oder Veränderungen am Fahrrad können zu schweren Verletzungen und Ga- rantieverlust führen. -
Seite 13: Gestaltungsmerkmale Von Warnhinweisen
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Tragen Sie stets eine Brille (klar), die vor Schmutz, Staub und Insekten schützt. Tragen Sie bei Sonnenschein stets eine getönte Brille. Gestaltungsmerkmale von Warnhinweisen In dieser Anleitung finden Sie folgende Warnhinweise: W A R N U N G Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die möglicherweise zum Tod oder zu schweren Verletzungen führen kann. -
Seite 14: Standsicherheit (Seitenständer)
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Standsicherheit (Seitenständer) Der Seitenständer an Ihrem Fahrrad ist nur für das Leergewicht inkl. Akku ausgelegt. Setzten Sie sich niemals auf Ihr Fahrrad bei ausgeklapptem Seitenständer. Dies führ im schlimmsten Falle zu einem Bruch am Seitenständer und kann zu erheblichen Verletzun- gen durch das umstürzende Fahrrad führen! ... -
Seite 15: Elektrischen Schlag Oder Explosion Durch Unsachgemäßen Umgang Mit Dem Akku Und Dem Ladegerät Vermeiden
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Elektrischen Schlag oder Explosion durch unsachgemäßen Umgang mit dem Akku und dem Ladegerät vermeiden. V E R B O T Elektromotor, Akku und andere Komponenten niemals öffnen! Beim falschen Umgang mit Akku und Ladegerät kann es zu einem elektrischen Schlag oder zu einer Explosion kommen. -
Seite 16: Brand Oder Explosion Vermeiden
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Brand oder Explosion vermeiden V E R B O T Reinigen Sie Ihr Fahrrad und dessen Komponenten Niemals mit einem Wasserschlauch, Hochdruck- oder Dampfreiniger! Durch Feuchtigkeit, elektrisch leitende Verschmutzung oder mechanische Beschädigung kann ein Kurzschluss entstehen. -
Seite 17: Schwere Verletzungen Oder Tod Bei Nassem Wetter Vermeiden
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Schwere Verletzungen oder Tod bei nassem Wetter vermeiden V O R S I C H T Nasse und/oder rutschige Straßen und Wege beeinflussen die Bodenhaftung und das Bremsverhalten! Nasses Wetter beeinträchtigt die Bodenhaftung, das Bremsverhalten und die Sicht sowohl für Fahr- radfahrer als auch für alle anderen Verkehrsteilnehmer. -
Seite 18: Schwere Verletzungen Oder Tod Durch Beschädigte, Verbogene Oder Lockere Reflektoren Und Beleuchtung Vermeiden
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Schwere Verletzungen oder Tod durch beschädigte, verbogene oder lockere Reflektoren und Beleuchtung vermeiden Reflektoren des Fahrrads fangen das Licht von Straßenlampen und Autoscheinwerfern ein und reflek- tieren so, dass Sie als Fahrradfahrer erkannt werden. Beschädigte, verbogene oder lockere Reflek- toren können dazu führen, dass Sie von den anderen Verkehrsteilnehmern schlecht erkannt werden. -
Seite 19: Verbrennungen Vermeiden
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Verbrennungen vermeiden V O R S I C H T Verbrennungsgefahr an heißen Oberflächen! Komponenten des Fahrrads (z. B. Bremsen, Räder etc.) können während des Fahrens heiß werden. Bei Berühren dieser Komponenten kann es zur Verbrennung kommen. Lassen Sie heiße Komponenten vor jeder Tätigkeit daran abkühlen oder tragen Sie hitzebe- ständige Schutzhandschuhe. -
Seite 20: Vibration
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Vibration Bei bestimmungsgemäßer Verwendung werden die Werte von 2,5m/s² für das Hand-Arm-System und 0,5m/s² für den gesamten Körper nicht überschritten. Bei Unwohlsein, auf Grund stärkerer Vibrationen durch wechselnden Untergrund, sollten Sie Ihre Ge- schwindigkeit entsprechend anpassen und die Funktion der Federgabel nutzen! ... -
Seite 21: Explosion Vermeiden
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Explosion vermeiden V O R S I C H T Explosionsgefahr beim Einfahren in explosionsgeschützte Bereiche! Pedelecs sind nicht geeignet für explosionsgeschützte- und gefährdete Bereiche. Das Einfahren in ei- nen explosionsgeschützten- oder gefährdeten Bereich ist ausnahmslos verboten! ... -
Seite 22: Sicherheitshinweise Und Allgemeine Hinweise Zum Akku
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W 9. Sicherheitshinweise und allgemeine Hinweise zum Akku Lesen Sie unbedingt die mitgelieferte Anleitung zu Ihrem Lithium-Ionen-Akku (falls vorhanden)! Verwenden Sie ausschließlich das im Lieferumfang enthaltene Ladegerät mit den technischen Spezifikationen: 42V Ausgangsspannung / 2A max. Ausgangsstrom! Verwenden Sie das Ladegerät nur wenn es keine elektronischen Schäden oder me- chanische Beschädigungen ausweist! Laden Sie den Akku nur wenn dieser keine elektronischen Schäden oder mechani-... -
Seite 23: Beschreibung
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Beschreibung Aufbau Das Fahrrad ist für den Einsatz auf öffentlichen Straßen und befestigten Wegen vorgesehen. Es ist nicht für den Einsatz auf unbefestigten Wegen und dem freien Gelände geeignet. Die notwendige Ausstattung gemäß der StVZO wird mitgeliefert. Wenn Sie mit dem Fahrrad am öffentlichen Straßen- verkehr teilnehmen wollen, muss diese vollständig vorhanden sein. -
Seite 24: Position Des Typenschilds Und Rahmennummer
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Position des Typenschilds und Rahmennummer Das Typenschild befindet sich auf der Rückseite des Sattelrohrs. Die Rahmennummer befindet sich auf der Rückseite der Motoraufnahme (Interface). 25.04.2023 REV 1.0... -
Seite 25: Technische Beschreibung
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Technische Beschreibung Ihr Fahrrad ist mit folgender, technischen Spezifikation ausgestattet: Hersteller: Pentagon Sales GmbH Modell: Zündapp X200 Gänge: Laufradgröße: 700C / 28 Zoll Rahmen: Aluminiumlegierung Gabel: Federgabel Vorbau: Aluminium 1 1/8 Zoll (winkelverstellbar) -
Seite 26: Wichtiger Hinweis Zu Elektrischen Anbauteilen
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Wichtiger Hinweis zu elektrischen Anbauteilen V E R B O T Die elektrischen Anbauteile sind nicht wasserdicht. Beachten Sie da- her folgende Punkte: Lassen Sie Ihr Fahrrad nachts nicht im Freien stehen Fahren Sie nicht in strömendem Regen Reinigen Sie Ihr Fahrrad nie mit einem Hochdruckreiniger o- der Dampfstrahlgerät... -
Seite 27: Steuerung
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W DC-Buchse für das Laden (koaxial 2,1x5,5mm) Druckknopf für die Ladekapazitätsanzeige Lithium-Ionen-Akkus gelten wie die meisten großen Akkus laut Versandvorschriften als gefährlicher Stoff. Wenn der Akkubehälter am Fahrrad angebracht ist, ist ein Transport zu Wasser und zu Land erlaubt. -
Seite 28: Gangschaltung
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Gangschaltung Ihr Fahrrad ist mit einer Nabenschaltung ausgestattet. Nachfolgend werden folgende Begriffe ver- wendet: Herunterschalten bedeutet das Schalten in einen niedrigeren Gang, bei dem das Treten leichter fällt. Hochschalten bedeutet das Schalten in einen höheren, schnelleren Gang, bei dem das Treten schwerer fällt. -
Seite 29: Auspacken Und Lieferung Prüfen
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Auspacken und Lieferung prüfen W A R N U N G Erstickungsgefahr beim Spielen mit Folie. Kinder können die Folie über den Kopf ziehen und ersticken. Stellen Sie sicher, dass Kinder nicht mit Folie spielen. Bewahren Sie Folie für Kinder unzugänglich auf. -
Seite 30: Lenkerstange Montieren Bzw. Drehen
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Lenkerstange montieren bzw. drehen Für den Versand ist der Lenker an Ihrem Fahrrad um 90° verdreht montiert. Um den Lenker in die richtige Position zu bringen gehen Sie bitte wie folg vor: Entfernen Sie vorsichtig die Kunststoffabdeckung für die Sicherungsschraube (1) Lösen (nicht herausdrehen) Sie die Sicherungsschraube (1) an Ihrem Vorbau mit einem 5mm Innensechskantschlüssel... -
Seite 31: Vorbau (Winkel) Einstellen
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Vorbau (Winkel) einstellen Das angenehme und ergonomische Fahren hängt je nach Person von der Körpergröße, der Armlänge und dem persönlichen Empfinden ab. Hierfür kann der Winkel des Vorbaus frei von der Fahrerin oder dem Fahrer bestimmt werden. -
Seite 32: Lenkerstellung (Griffergonomie)
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Lenkerstellung (Griffergonomie) Je nach Winkelstellung Ihres Vorbaus kann es zu einer unangenehmen Griffstellung kommen. Ist der Lenker z.B. zu weit nach oben verdreht kommt es schnell zu einer Ermüdung der Unterarme. Ist er jedoch zu weit nach unten verdreht entsteht eine große Belastung für die Handgelenke was sich dauerhaft beim Fahren durch ein Taubheitsgefühl in den Fingern bemerkbar macht. -
Seite 33: Sattel Einstellen
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Sattel einstellen Sitzhöhe V O R S I C H T Auf dem Tauchrohr Ihrer Sattelstütze befindet sich eine „min insert“ Marke. Diese Markierung darf nicht sichtbar sein und zeigt so die Mindesteintauchtiefe Ihrer Sattelstütze im Sat- telrohr an. - Seite 34 Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Zum Verstellen der Sattelhöhe gehen Sie wie folgt vor: Schnellverschluss der Schnellverschluss der Sattelstützenklemme öffen Sattelstützenklemme schließen Öffnen Sie die Sattelstützenklemme Verschieben Sie den Sattel nach oben oder nach unten Schließen Sie die Sattelklemme wieder Um die richtige Klemmkraft an der Sattelstütze einzustellen, befindet sich an der Sattelklemme eine Rändelmutter, die sich beliebig auf- und zudrehen lässt.
-
Seite 35: Sattelstellung
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Sattelstellung Im Regelfall stellt die parallele Stellung des Sattels zur Straße die richtige Sattelstellung dar. Diese Einstellung kann allerdings vom persönlichen Empfinden abweichen. Die Einstellung der Sattelstel- lung auf Ihr persönliches Empfinden wird im Folgenden erklärt. Um die Sattelstellung bzw. -
Seite 36: Pedale Montieren
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Pedale montieren A C H T U N G Irreparable Beschädigung der Gewinde durch den Versuch ein falsches Pedal einzuschrauben. Stellen Sie sicher, dass der Gewindebolzen des mit R ge- kennzeichneten Pedals in die in Fahrrichtung rechte Kur- bel geschraubt wird. -
Seite 37: Vor Der Ersten Fahrt
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Um das rechte Pedal am Fahrrad zu montieren, gehen Sie wie folgt vor: Schrauben Sie den Gewindebolzen des mit R gekennzeichneten Pedals im Uhrzeigersinn in die Gewindebohrung des rechten Pedalarms. Ziehen Sie das Pedal mit dem mitgelieferten Schraubenschlüssel im Uhrzeigersinn fest. -
Seite 38: Schraubverbindungen Prüfen
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Schraubverbindungen prüfen Prüfen Sie vor der ersten Fahrt unbedingt den festen Sitz aller relevanten Schraubverbindungen. Eine Auflistung hierfür finden Sie in folgender Tabelle. V O R S I C H T Die folgenden Schraubverbindungen müssen mit den angegebe- nen Anzugsmomenten angezogen werden. -
Seite 39: Akku Laden
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Akku laden W A R N U N G Explosionsgefahr des Akkus durch das Verwenden eines fal- schen Ladegeräts. Schwere bis tödliche Verletzungen können die Folgen sein. Verwenden Sie ausschließlich das mitgelieferte Ladege- rät. -
Seite 40: Federhärte An Der Federgabel Einstellen
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Federhärte an der Federgabel einstellen V O R S I C H T Nehmen Sie keine Einstellungen an der Federgabel während der Fahrt vor! Sie könnten dabei stürzen und sich schwer verletzen. An der Federgabel kann die Federhärte einstellen werden. -
Seite 41: Reifendruck Prüfen
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Reifendruck prüfen Es gibt im Wesentlichen drei unterschiedliche Typen von Fahrradventilen (siehe Abb. Unten): Auto-Ventil Schrader-Ventil (Schrader valve) Amerikanisches Ventil (American valve) Presta-Ventil (Presta valve) Sclaverand-Ventil (Sclaverand valve) Französisches Ventil (French valve) Dunlop-Ventil (Dundlop valve) Wood‘s-Ventil (Woods valve) Fahrrad-Ventil... -
Seite 42: Fahrrad Bedienen
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Fahrrad bedienen Akku ein- und ausbauen W A R N U NG Explosionsgefahr durch das Fallenlassen des Akkus. Schwere bis tödliche Verletzungen können die Folgen sein. Lassen Sie den Akku beim Ein- und Ausbauen niemals fal- len. -
Seite 43: Bremsen Betätigen
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Bremsen betätigen Vorderradbremse Hinterradbremse Bremshebel links Bremshebel rechts Bremsen sind dazu da, die Geschwindigkeit zu kontrollieren und nicht nur, um das Fahrrad anzuhal- ten. Die maximale Bremskraft der Räder steht kurz vor dem „Blockieren“ (Stillstand) der Räder und dem anschließenden Rutschen zur Verfügung. -
Seite 44: Schaltung Betätigen
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Schaltung betätigen Ihr Fahrrad ist mit einem Drehgriffschalter ausgestattet, der durch Drehen des Handgelenks betätigt wird. A C H T U N G Versuchen Sie möglichst, bei den Schaltvorgängen nicht unter Last zu schalten. -
Seite 45: Hilfsantrieb Steuern
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Hilfsantrieb steuern Zum Thema Hilfsantrieb steuern, sehen Sie bitte das weiterführende Dokument „Betriebsanleitung Bosch Intuvia 100 BHU3200“ welches Sie auf der Webseite www.zuendapp.com finden. Li-Ion-Akku: Fragen / Antworten / Tips Was ist die optimale Temperatur für meinen Akku? Die optimale Betriebstemperatur eines Lithiumionen-Akkus liegt bei 15 bis 20°C. -
Seite 46: Kann Ich Meinen Akku Grundsätzlich Die Nacht Durchladen Lassen
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Kann ich meinen Akku grundsätzlich die Nacht durchladen lassen? Ihr Ladegrät verfügt über eine Abschaltautomatik sobald der Akku voll geladen ist. Trotzdem fließen auch dann noch Restströme. Der Bestfall ist natürlich den Akku vom Ladegerät zu trennen, sobald dieser voll geladen ist. - Seite 47 Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Fahren Sie vorausschauend. Gehen Sie immer davon aus, dass andere Sie nicht sehen könn- ten. Schauen Sie nach vorn und seien Sie auf Folgendes gefasst: Bremsende oder vor Ihnen auf Ihre Straße abbiegende Fahrzeuge sowie von hinten kom- mende Fahrzeuge Das Öffnen der Türen von geparkten Fahrzeugen.
-
Seite 48: Fahren Mit Hilfsantrieb
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Fahren mit Hilfsantrieb Wenn Sie bisher Fahrräder ohne Hilfsantrieb gefahren sind, sollten Sie sich zunächst auf einer ver- kehrsfreien Fläche an das Fahrgefühl mit Hilfsantrieb gewöhnen. Der Hilfsantrieb wird nur aktiv, wenn dieser eingeschaltet ist und Sie die Pedale treten. -
Seite 49: Fahren Ohne Hilfsantrieb
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Fahren ohne Hilfsantrieb Sie können Ihr Fahrrad auch ohne den Hilfsantrieb nutzen. Hierzu müssen Sie nur den Hilfsantrieb ausschalten. Anschließend können Sie Ihr Fahrrad wie ein Fahrrad ohne Hilfsantrieb nutzen, z. B. wenn der Akku leer gefahren ist. -
Seite 50: Häufig Gestellte Fragen
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Häufig gestellte Fragen Allgemeine Fragen Frage Antwort Wo finde ich die Rahmen- Bei den meisten Fahrrädern ist die Rahmennummer auf der nummer? Unterseite des Tretlagers eingestanzt. Da die Rahmennummer aus logistischen Gründen nicht gespeichert werden kann bit- ten wir Sie diese in Ihrem Fahrradpass zu notieren. -
Seite 51: Garantiefragen
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Garantiefragen Frage Antwort Was kann bei Problemen Zunächst empfehlen wir Ihnen sich intensiv mit der mitgelie- mit meinem Fahrrad tun? ferten Betriebsanleitung auseinanderzusetzen. Wenn Ihr Problem hiermit nicht behoben werden kann, so nehmen Sie Kontakt mit Ihrem Händler bzw. - Seite 52 Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Frage Antwort Warum quietschen meine Quietschende Bremsen sind kein Anzeichen eines Defekts, Bremsen? weshalb die Funktion in der Regel gewährleistet ist. Somit kann die aktuelle Fahrt beendet werden. Dennoch sollten die Bremsen anschließend ordentlich gereinigt und eingestellt werden.
-
Seite 53: Fahrrad Transportieren
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Fahrrad transportieren W A R N U N G Während des Transports kann das Fahrrad umstürzen, rutschen oder vom Transportmittel herabfallen. Schwere Verletzungen sind die Folge. Sichern Sie das Fahrrad während des Transports in einem Fahr- zeug oder in einem öffentlichen Verkehrsmittel gegen Umstür- zen, Rutschen oder Herabfallen. -
Seite 54: Elektromotor Und Steuerung Pflegen
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Elektromotor und Steuerung pflegen W A R N U N G Durch Feuchtigkeit, Verschmutzung oder mechanische Beschä- digung kann ein Kurzschluss entstehen. Brand oder Explosion des Akkus kann die Folge sein. Reinigen Sie den Elektromotor und die Steuerung aus- schließlich von außen mit einem feuchten Schwamm. -
Seite 55: Wartungsintervalle Und Präventive Instandhaltung
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Wartungsintervalle und präventive Instandhaltung W I C H T I G E R H I N W E I S Wie alle mechanischen Komponenten ist Ihre Fahrrad einem Verschleiß und hohen Belastungen ausgesetzt. Unterschiedliche Materialien und Komponenten können unter- schiedlich auf Verschleiß... -
Seite 56: Intervall
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Intervall Komponente Handlung Nach jedem langen o- Fahrrad, Säubern Sie das Fahrrad und schmieren der harten Einsatz o- Kette Sie leicht die Kette. Wischen Sie über- der mind. 150 km schüssiges Öl mit einem Lappen ab. Ent- sorgen Sie den Lappen umweltgerecht. -
Seite 57: Serviceheft
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Serviceheft Um Ihre Gewährleistungsansprüche geltend zu machen, empfehlen wir neben dem Ein- halten der Wartungsintervalle eine sorgfältige Prüfung Ihres Fahrrades mindestens ein- bis zweimal jährlich 25.04.2023 REV 1.0... - Seite 58 Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W 25.04.2023 REV 1.0...
- Seite 59 Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W 25.04.2023 REV 1.0...
-
Seite 60: Fahrrad Entsorgen
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Fahrrad entsorgen Um das Fahrrad am Ende seiner Lebensdauer zu entsorgen, gehen Sie wie folgt vor: Entsorgen Sie das Fahrrad und seine Komponenten, wie z. B. den Akku und Elektro- und Elektronikbauteile gemäß den örtlichen gesetzlichen Bestim- mungen und Richtlinien, z. -
Seite 61: Fahrradpass
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Fahrradpass Vor- und Zuname Straße PLZ / Wohnort Telefon / Mobiltelefon Kaufdatum Fahrradbezeichnung Rahmen-Nr. Schlüssel-Nr. Laufradgröße Farbe Besonderheiten / Zubehör 25.04.2023 REV 1.0... -
Seite 62: Service Und Kontakt
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Service und Kontakt Zum Service-Formular Bitte beachten Sie, dass Service-Aufträge nur über da Service-Formular bearbeitet werden können. Wie bedanken uns für Ihr Verständnis! Zündapp Vertriebsgesellschaft mbH Steinstraße 54 D-81667 München www.zuendapp.com 25.04.2023 REV 1.0... -
Seite 63: Konformitätserklärung
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Konformitätserklärung 25.04.2023 REV 1.0... -
Seite 64: Wichtige Information Für Den Rückversand Ihres E-Bikes
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Wichtige Information für den Rückversand Ihres E-Bikes W I C H T I G E I N F O R M A T I O N I M P O R T A N T I N F O R M A T I O N Für den Rückversand Ihres E-Bikes: For sending back your E-Bike:... -
Seite 65: Wichtige Information Für Den Rückversand Eines Akkus
Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W Wichtige Information für den Rückversand eines Akkus W I C H T I G E I N F O R M A T I O N I M P O R T A N T I N F O R M A T I O N Für den Rückversand Ihres E-Bike-Akkus: For sending back your E-Bike battery:... -
Seite 66: Beförderungspapier Für Gefährliche Güter (Akku)
Betriebsanleitung Faltrad mit elektrischem Antrieb / Nennleistung 250W Beförderungspapier für gefährliche Güter (Akku) Beförderungspapier für gefährliche Güter gem. Kapitel 5.4 ADR GELADENES GUT: UN 3480 Lithium-Ionen-Batterie, 9, ll (E) Anzahl der Packstücke: 1 Kiste aus Pappe (4G) Gesamt Nettogewicht: 2,5 kg Gesamt Bruttogewicht: 3,5 kg Gesamtmenge jeden gefährlichen Gutes:...
