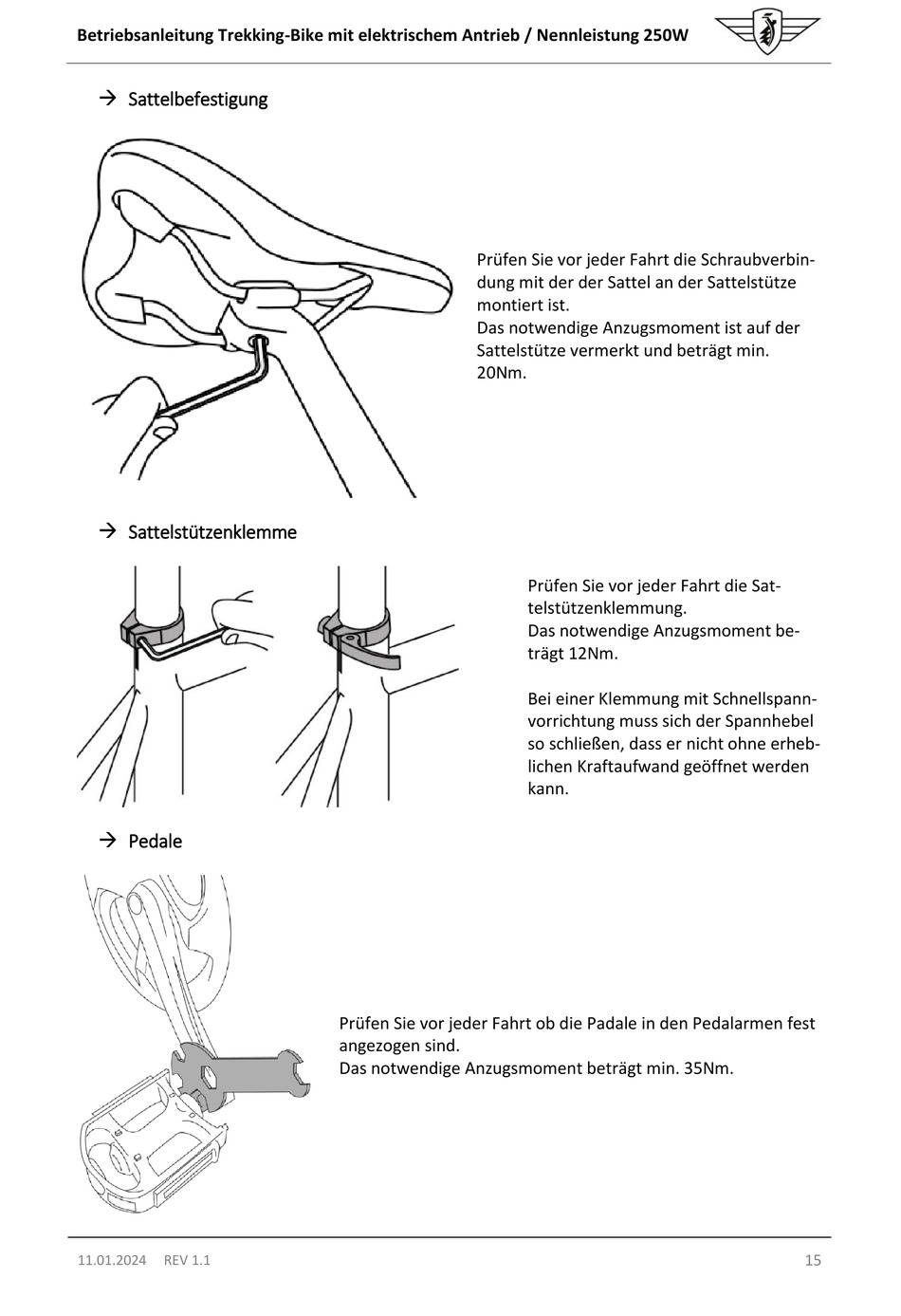

Betriebsanleitung Trekking-Bike mit elektrischem Antrieb / Nennleistung 250W
Sattelbefestigung
Sattelstützenklemme
Pedale
11.01.2024
REV 1.1
Prüfen Sie vor jeder Fahrt die Schraubverbin-
dung mit der der Sattel an der Sattelstütze
montiert ist.
Das notwendige Anzugsmoment ist auf der
Sattelstütze vermerkt und beträgt min.
20Nm.
Prüfen Sie vor jeder Fahrt ob die Padale in den Pedalarmen fest
angezogen sind.
Das notwendige Anzugsmoment beträgt min. 35Nm.
Prüfen Sie vor jeder Fahrt die Sat-
telstützenklemmung.
Das notwendige Anzugsmoment be-
trägt 12Nm.
Bei einer Klemmung mit Schnellspann-
vorrichtung muss sich der Spannhebel
so schließen, dass er nicht ohne erheb-
lichen Kraftaufwand geöffnet werden
kann.
15
