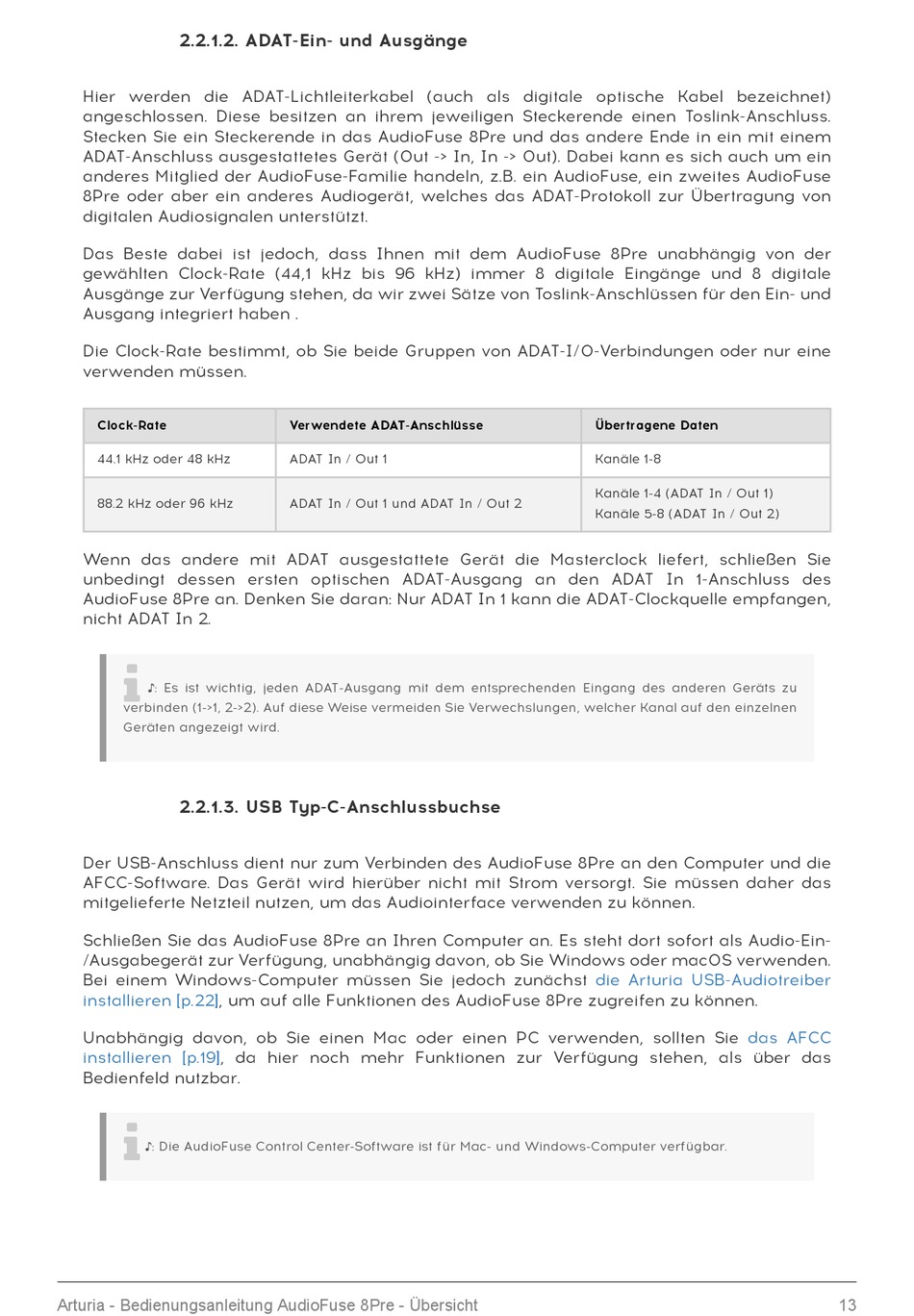

2.2.1.2. ADAT-Ein- und Ausgänge
Hier werden die ADAT-Lichtleiterkabel (auch als digitale optische Kabel bezeichnet)
angeschlossen. Diese besitzen an ihrem jeweiligen Steckerende einen Toslink-Anschluss.
Stecken Sie ein Steckerende in das AudioFuse 8Pre und das andere Ende in ein mit einem
ADAT-Anschluss ausgestattetes Gerät (Out -> In, In -> Out). Dabei kann es sich auch um ein
anderes Mitglied der AudioFuse-Familie handeln, z.B. ein AudioFuse, ein zweites AudioFuse
8Pre oder aber ein anderes Audiogerät, welches das ADAT-Protokoll zur Übertragung von
digitalen Audiosignalen unterstützt.
Das Beste dabei ist jedoch, dass Ihnen mit dem AudioFuse 8Pre unabhängig von der
gewählten Clock-Rate (44,1 kHz bis 96 kHz) immer 8 digitale Eingänge und 8 digitale
Ausgänge zur Verfügung stehen, da wir zwei Sätze von Toslink-Anschlüssen für den Ein- und
Ausgang integriert haben .
Die Clock-Rate bestimmt, ob Sie beide Gruppen von ADAT-I/O-Verbindungen oder nur eine
verwenden müssen.
Clock-Rate
44.1 kHz oder 48 kHz
88.2 kHz oder 96 kHz
Wenn das andere mit ADAT ausgestattete Gerät die Masterclock liefert, schließen Sie
unbedingt dessen ersten optischen ADAT-Ausgang an den ADAT In 1-Anschluss des
AudioFuse 8Pre an. Denken Sie daran: Nur ADAT In 1 kann die ADAT-Clockquelle empfangen,
nicht ADAT In 2.
♪: Es ist wichtig, jeden ADAT-Ausgang mit dem entsprechenden Eingang des anderen Geräts zu
verbinden (1->1, 2->2). Auf diese Weise vermeiden Sie Verwechslungen, welcher Kanal auf den einzelnen
Geräten angezeigt wird.
2.2.1.3. USB Typ-C-Anschlussbuchse
Der USB-Anschluss dient nur zum Verbinden des AudioFuse 8Pre an den Computer und die
AFCC-Software. Das Gerät wird hierüber nicht mit Strom versorgt. Sie müssen daher das
mitgelieferte Netzteil nutzen, um das Audiointerface verwenden zu können.
Schließen Sie das AudioFuse 8Pre an Ihren Computer an. Es steht dort sofort als Audio-Ein-
/Ausgabegerät zur Verfügung, unabhängig davon, ob Sie Windows oder macOS verwenden.
Bei einem Windows-Computer müssen Sie jedoch zunächst
installieren
[p.22], um auf alle Funktionen des AudioFuse 8Pre zugreifen zu können.
Unabhängig davon, ob Sie einen Mac oder einen PC verwenden, sollten Sie
installieren
[p.19], da hier noch mehr Funktionen zur Verfügung stehen, als über das
Bedienfeld nutzbar.
♪: Die AudioFuse Control Center-Software ist für Mac- und Windows-Computer verfügbar.
Arturia - Bedienungsanleitung AudioFuse 8Pre - Übersicht
Verwendete ADAT-Anschlüsse
ADAT In / Out 1
ADAT In / Out 1 und ADAT In / Out 2
Übertragene Daten
Kanäle 1-8
Kanäle 1-4 (ADAT In / Out 1)
Kanäle 5-8 (ADAT In / Out 2)
die Arturia USB-Audiotreiber
das AFCC
13
