7.3. Wordclock-Einstellungen
Wenn Sie zwei oder mehr digitale Audiogeräte in einem Setup verwenden und diese über
Wordclock-Anschlüsse verfügen, sollten Sie die Verwendung von Wordclock in Betracht
ziehen. Wordclock generiert Taktsignale, um alles miteinander synchron zu halten.

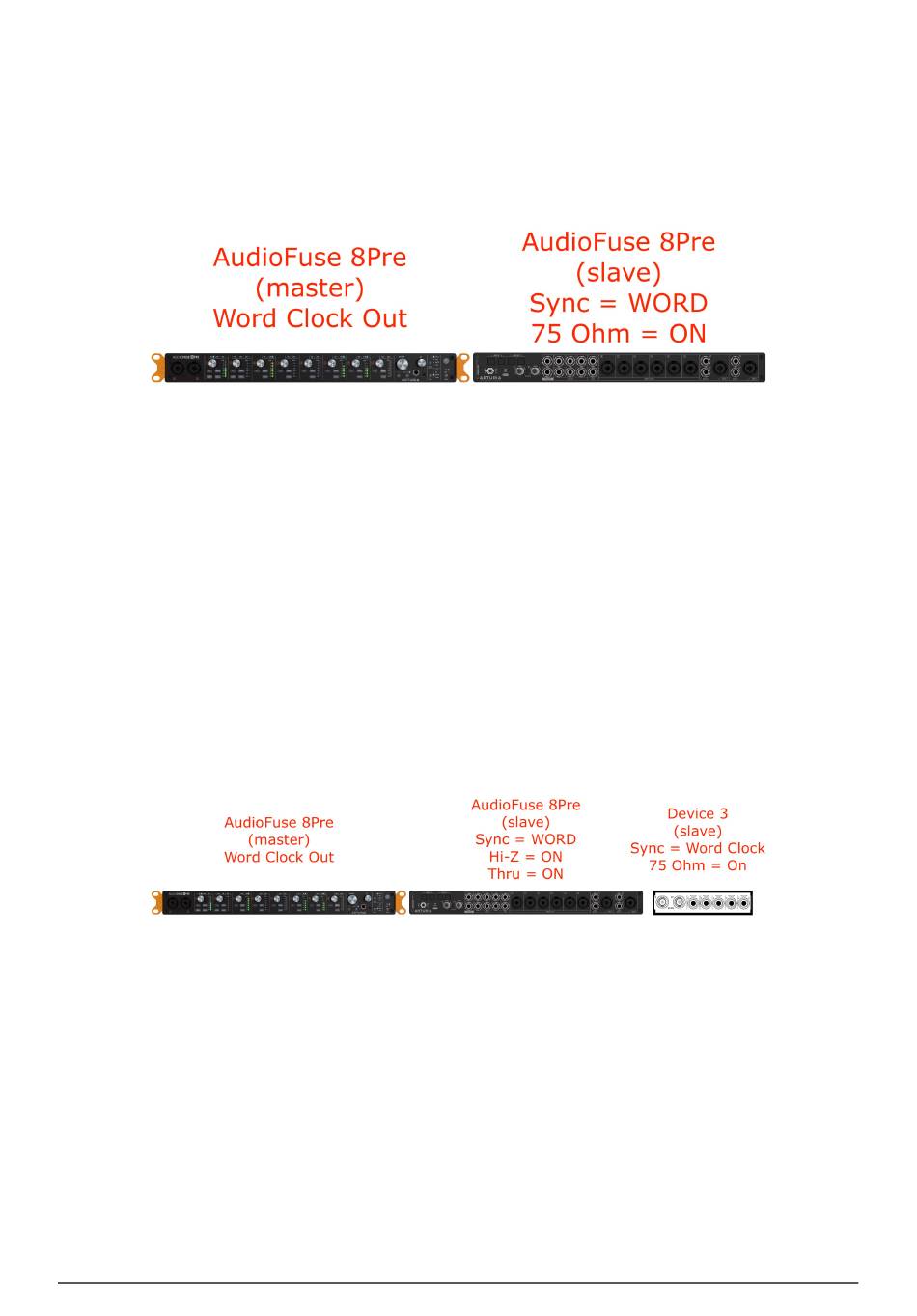

7.3.1. Zwei Geräte
Sie müssen am AudioFuse 8Pre nichts zusätzlich einstellen, wenn es sich um das Master-
Wordclock-Gerät handelt. Das Interface generiert immer eine timingstabile Wordclock.
Schließen Sie einfach ein BNC-Kabel an den WCLOCK OUT-Anschluss an und leiten diesen
dann zum Slave-Gerät.
In unserem Beispiel wird davon ausgegangen, dass Sie ein zweites AudioFuse 8Pre als
Slave-Gerät verwenden (eine gute Wahl). Verbinden Sie in diesem Fall das BNC-Kabel
vom Master-Gerät mit dem WCLOCK IN-Anschluss des Slave-Geräts. Nutzen Sie dann den
entsprechenden Taster auf der Frontseite oder das AFCC, um den Sync-Modus auf WORD
zu setzen. Verwenden Sie das AFCC, um den Wordclock Impedance-Parameter auf 75 Ohm
zu stellen.
In diesem Fall spielt es keine Rolle, ob Pass Thru auf Off oder On gesetzt ist. Wenn ein Kunde
oder Kollege ein Wordclock-kompatibles Gerät in Ihr Studio bringt, müssen Sie im AFCC
einige Einstellungen ändern (siehe nächster Abschnitt).
7.3.2. Drei Geräte
In diesem Szenario gibt es ein drittes Gerät, das als Slave zur Wordclock fungieren kann.
Sie müssen wie beim Setup mit zwei Geräten keine zusätzlichen Einstellungen am Master-
AudioFuse 8Pre vornehmen: Schließen Sie einfach ein BNC-Kabel an den WCLOCK OUT-
Anschluss an und verbinden dieses mit dem ersten Slave-Gerät.
Die Einstellungen des AudioFuse 8Pre-Slave-Geräts sind in diesem Fall allerdings anders:
•
Stellen Sie den Sync-Modus auf WORD
•
Stellen Sie den Wordclock Impedance-Parameter im AFCC auf Hi-Z
•
Stellen Sie den Pass Thru im AFCC auf ON
Arturia - Bedienungsanleitung AudioFuse 8Pre - Synchronisation
37
