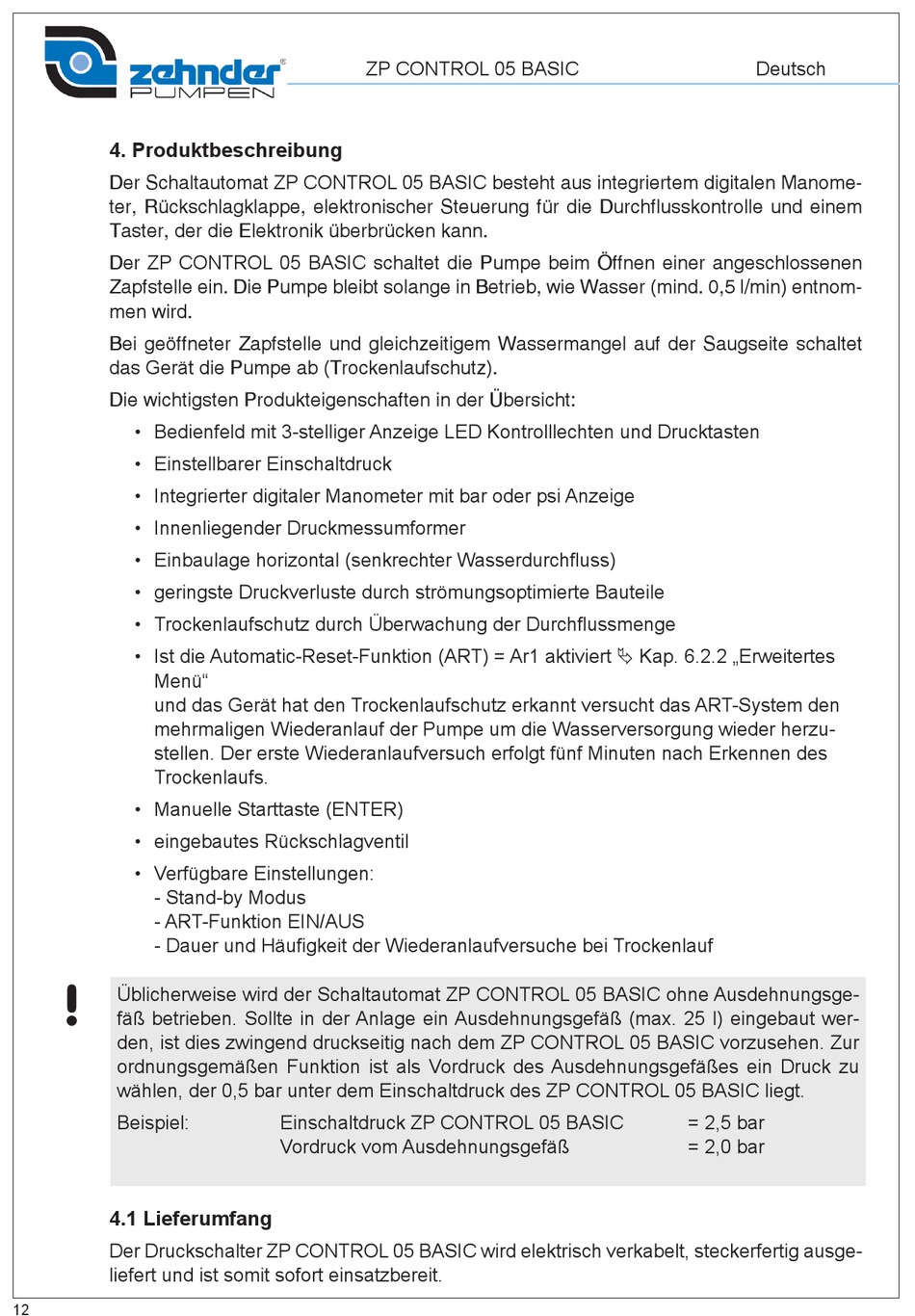

4. Produktbeschreibung
Der Schaltautomat ZP CONTROL 05 BASIC besteht aus integriertem digitalen Manome-
ter, Rückschlagklappe, elektronischer Steuerung für die Durchflusskontrolle und einem
Taster, der die Elektronik überbrücken kann.
Der ZP CONTROL 05 BASIC schaltet die Pumpe beim Öffnen einer angeschlossenen
Zapfstelle ein. Die Pumpe bleibt solange in Betrieb, wie Wasser (mind. 0,5 l/min) entnom-
men wird.
Bei geöffneter Zapfstelle und gleichzeitigem Wassermangel auf der Saugseite schaltet
das Gerät die Pumpe ab (Trockenlaufschutz).
Die wichtigsten Produkteigenschaften in der Übersicht:
• Bedienfeld mit 3-stelliger Anzeige LED Kontrolllechten und Drucktasten
• Einstellbarer Einschaltdruck
• Integrierter digitaler Manometer mit bar oder psi Anzeige
• Innenliegender Druckmessumformer
• Einbaulage horizontal (senkrechter Wasserdurchfluss)
• geringste Druckverluste durch strömungsoptimierte Bauteile
• Trockenlaufschutz durch Überwachung der Durchflussmenge
• Ist die Automatic-Reset-Funktion (ART) = Ar1 aktiviert Ä Kap. 6.2.2 „Erweitertes
Menü"
und das Gerät hat den Trockenlaufschutz erkannt versucht das ART-System den
mehrmaligen Wiederanlauf der Pumpe um die Wasserversorgung wieder herzu-
stellen. Der erste Wiederanlaufversuch erfolgt fünf Minuten nach Erkennen des
Trockenlaufs.
• Manuelle Starttaste (ENTER)
• eingebautes Rückschlagventil
• Verfügbare Einstellungen:
- Stand-by Modus
- ART-Funktion EIN/AUS
- Dauer und Häufigkeit der Wiederanlaufversuche bei Trockenlauf
!
Üblicherweise wird der Schaltautomat ZP CONTROL 05 BASIC ohne Ausdehnungsge-
fäß betrieben. Sollte in der Anlage ein Ausdehnungsgefäß (max. 25 l) eingebaut wer-
den, ist dies zwingend druckseitig nach dem ZP CONTROL 05 BASIC vorzusehen. Zur
ordnungsgemäßen Funktion ist als Vordruck des Ausdehnungsgefäßes ein Druck zu
wählen, der 0,5 bar unter dem Einschaltdruck des ZP CONTROL 05 BASIC liegt.
Beispiel:
4.1 Lieferumfang
Der Druckschalter ZP CONTROL 05 BASIC wird elektrisch verkabelt, steckerfertig ausge-
liefert und ist somit sofort einsatzbereit.
12
ZP CONTROL 05 BASIC
Einschaltdruck ZP CONTROL 05 BASIC
Vordruck vom Ausdehnungsgefäß
Deutsch
= 2,5 bar
= 2,0 bar
