JEHNERT SOUND DESIGN 69501 Montageanleitung

Carthago Reisemobile ab 2019
Mercedes Soundpakete 1 & 2
2-Wege-Soundsystem (60699) Mercedes Sprinter
inkl. Subwoofer und Verstärker optional Wohnraumboxen

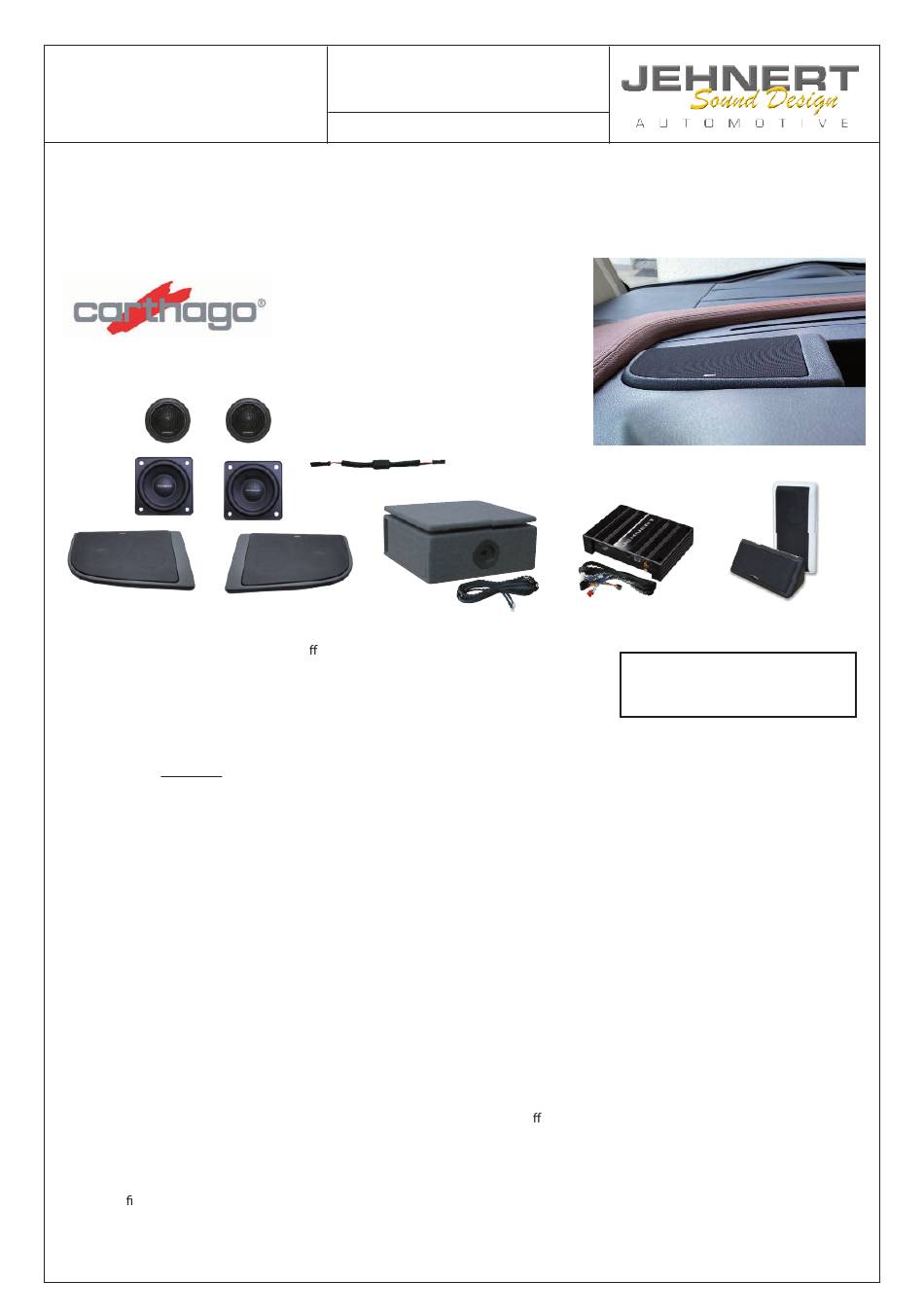

Packliste:
1x Mittelhochtonmodul inkl. Akustiksto blende (links & rechts), bezogen
2x »XE26« Neodym-Softdome-Hochtöner Ø 26mm
2x »XE80« Mitteltöner Ø 80mm
2x Mittelhochton Frequenzweiche inkl. Kabelkonfektion (Art.-Nr.: 7000 FW)
1x Montageset - Mercedes Sprinter Art.-Nr.: 65740
1x Kabelweiche für Center Speaker ummantelt
1x 5-Kanal DSP Verstärker (Leistungsstufe nach Wahl) inkl. 2m ISO Kabel und Montage-Anleitung
1x Subwoofer nach Wahl inkl. Montage-Set und 4,8m Subwoofer-Kabel
bei Soundpaket 2 (69502):
2x Wohnraumboxen nach Wahl inkl. Montage-Set und Montage-Anleitung, Mulitbox-Montagehinweis
1x Montageset Mittelhochton-Modul:
1x Montageset Subwoofer:
Optionales Zubehör:
• »plug & play«-Adapter für orig. Mercedes Radio
für Modelle ohne E3D-DSP-Schnittstelle (Art.Nr.: 11080)
• Fernbedienung zur Steuerung des Subwoofers
und zur Regelung des Sound Setups (Art.Nr.: 68495)
• Klinkenkabel zum Anschluss des TV's (Art.Nr.: 84387-75)
• Bluetooth-Modul extern (Art.Nr.: 68497)
• Y-Adapter (Art.Nr.: 68496)
• Entstör lter (Art.Nr.: 68499)
• Wippschalter (Art.Nr.: 84387-75)
Jehnert Sound Design I Im Michelreis 14 I 72124 Pliezhausen I Tel.: 07127-93457-0 I sounddesign@jehnert.de I www.jehnert.de
Montageanleitung
Stand: 18.02.2025
Art. Nr. 69501 / 69502, FS: 60699
Fahrzeugbasis:
Mercedes Sprinter W907/ W910
2x Spaxschraube 4 x 25
2x Spaxschraube 4 x 55
2x Spaxschraube 4 x 70
4x Bundschraube 3,9 x 19 mm
4x Bundschraube 3,9 x 32 mm
4x Klettteller rund
4x Selbstklebende Klettpads
4x Senkkopfschraube 3,5x13mm
Mittelton-Modul Carthago Chic c-line/e-line
Bitte beachten:
Stromkabel und Stecker sind nicht
im Lieferumfang enthalten!
Benötigtes Werkzeug
Kreuzschlitz-Schraubendreher
Torx-Schraubendreher (TX 20/25/30)
Heißklebepistole
Kunststo keil
Isolierband
Abisolierzange
Crimpzange
Seitenschneider
