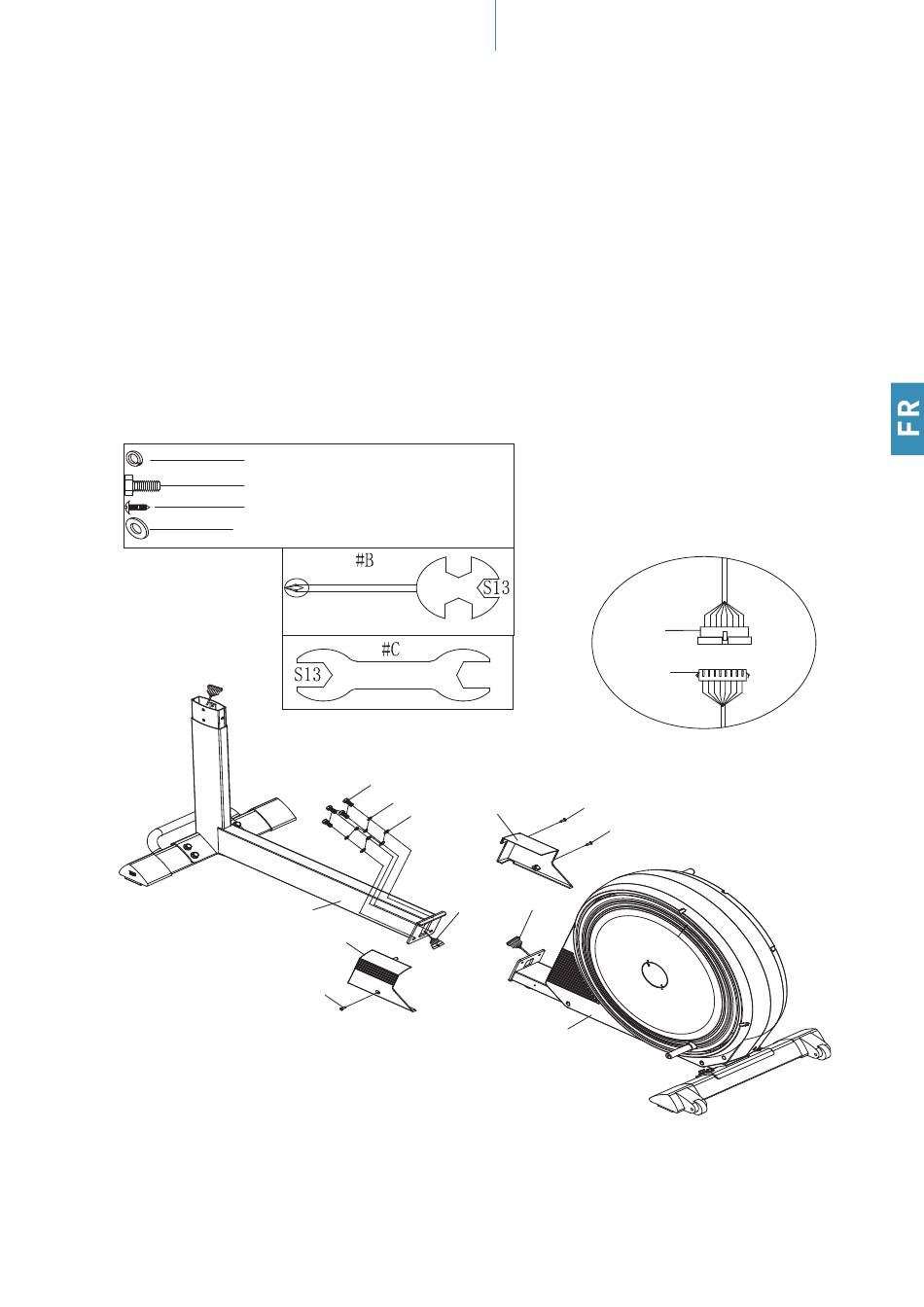

ÉTAPE
2
• Retirez les vis (38), les rondelles élastiques (11), les rondelles (96) et les vis (92) de la partie arrière
du cadre principal (74).
• Reliez les parties de câble (101b) et (102b).
• Reliez les deux parties du cadre principal (34) et (74) à l'aide des vis (38), des rondelles élastiques
(11) et des rondelles (96).
• Montez les deux pièces de recouvrement (46 L&R) sur la pièce arrière du cadre principal (74) à
l'aide des vis (92).
#11
#38
#92
#96
57
4 Pcs.
4 Pcs.
3 Pcs.
4 Pcs.
38
11
96
101b
34
46L
92
INSTRUCTIONS DE MONTAGE
101b
102b
92
46R
92
102b
74
