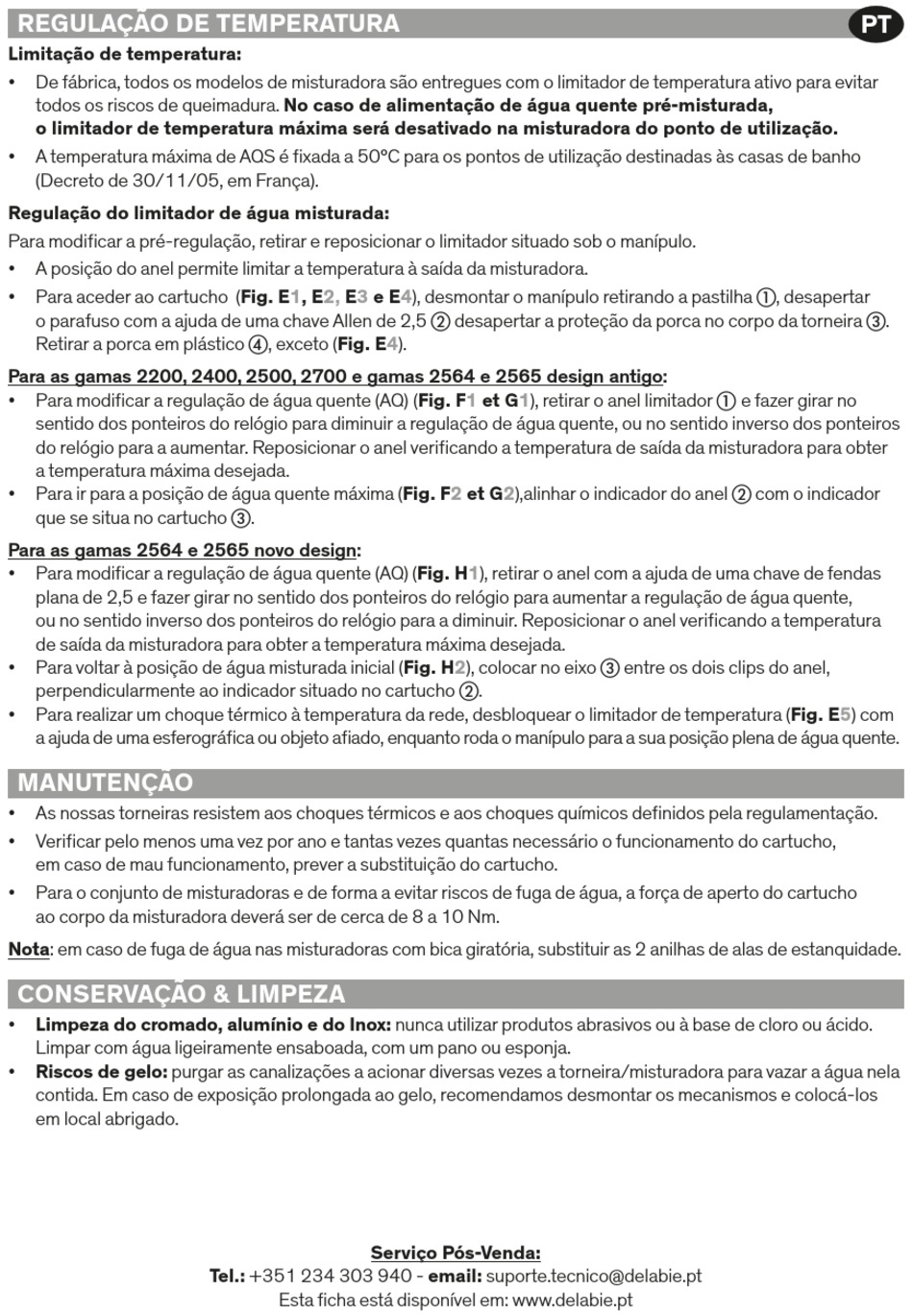

REGULAÇÃO DE TEMPERATURA
Limitação de temperatura:
• De fábrica, todos os modelos de misturadora são entregues com o limitador de temperatura ativo para evitar
todos os riscos de queimadura. No caso de alimentação de água quente pré-misturada,
o limitador de temperatura máxima será desativado na misturadora do ponto de utilização.
• A temperatura máxima de AQS é fixada a 50°C para os pontos de utilização destinadas às casas de banho
(Decreto de 30/11/05, em França).
Regulação do limitador de água misturada:
Para modificar a pré-regulação, retirar e reposicionar o limitador situado sob o manípulo.
• A posição do anel permite limitar a temperatura à saída da misturadora.
• Para aceder ao cartucho (Fig. E1,
o parafuso com a ajuda de uma chave Allen de 2,5 b desapertar a proteção da porca no corpo da torneira c.
Retirar a porca em plástico , exceto (Fig. E4).
Para as gamas 2200, 2400, 2500, 2700 e gamas 2564 e 2565 design antigo:
• Para modificar a regulação de água quente (AQ) (Fig.
sentido dos ponteiros do relógio para diminuir a regulação de água quente, ou no sentido inverso dos ponteiros
do relógio para a aumentar. Reposicionar o anel verificando a temperatura de saída da misturadora para obter
a temperatura máxima desejada.
• Para ir para a posição de água quente máxima (Fig.
que se situa no cartucho c.
Para as gamas 2564 e 2565 novo design:
• Para modificar a regulação de água quente (AQ) (Fig. H1), retirar o anel com a ajuda de uma chave de fendas
plana de 2,5 e fazer girar no sentido dos ponteiros do relógio para aumentar a regulação de água quente,
ou no sentido inverso dos ponteiros do relógio para a diminuir. Reposicionar o anel verificando a temperatura
de saída da misturadora para obter a temperatura máxima desejada.
• Para voltar à posição de água misturada inicial (Fig. H2), colocar no eixo c entre os dois clips do anel,
perpendicularmente ao indicador situado no cartucho b.
• Para realizar um choque térmico à temperatura da rede, desbloquear o limitador de temperatura (Fig. E5) com
a ajuda de uma esferográfica ou objeto afiado, enquanto roda o manípulo para a sua posição plena de água quente.
MANUTENÇÃO
• As nossas torneiras resistem aos choques térmicos e aos choques químicos definidos pela regulamentação.
• Verificar pelo menos uma vez por ano e tantas vezes quantas necessário o funcionamento do cartucho,
em caso de mau funcionamento, prever a substituição do cartucho.
• Para o conjunto de misturadoras e de forma a evitar riscos de fuga de água, a força de aperto do cartucho
ao corpo da misturadora deverá ser de cerca de 8 a 10 Nm.
Nota: em caso de fuga de água nas misturadoras com bica giratória, substituir as 2 anilhas de alas de estanquidade.
CONSERVAÇÃO & LIMPEZA
• Limpeza do cromado, alumínio e do Inox: nunca utilizar produtos abrasivos ou à base de cloro ou ácido.
Limpar com água ligeiramente ensaboada, com um pano ou esponja.
• Riscos de gelo: purgar as canalizações a acionar diversas vezes a torneira/misturadora para vazar a água nela
contida. Em caso de exposição prolongada ao gelo, recomendamos desmontar os mecanismos e colocá-los
em local abrigado.
E2, E3 e E4), desmontar o manípulo retirando a pastilha a, desapertar
Serviço Pós-Venda:
Tel.: +351 234 303 940 - email: suporte.tecnico@delabie.pt
Esta ficha está disponível em: www.delabie.pt
F1 et G1), retirar o anel limitador a e fazer girar no
F2 et G2),alinhar o indicador do anel b com o indicador
