ABB INDUSTRIAL DRIVES

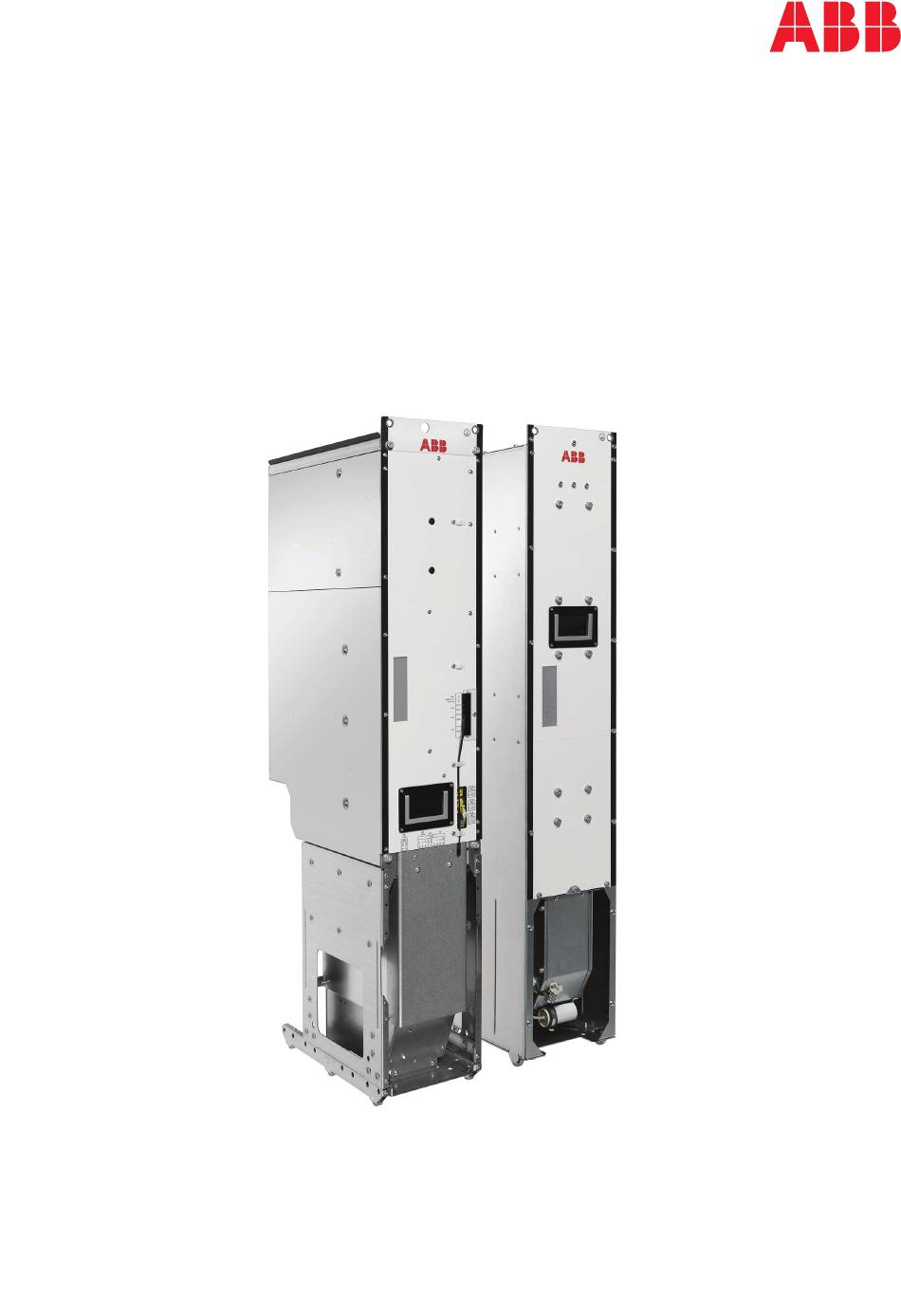

ACS880-204 IGBT-Einspeisemodule
Hardware-Handbuch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB ACS880-204

Inhaltszusammenfassung für ABB ACS880-204

  • Seite 1 — ABB INDUSTRIAL DRIVES ACS880-204 IGBT-Einspeisemodule Hardware-Handbuch...
  • Seite 3 ACS880-204 IGBT-Einspeisemodule Hardware-Handbuch Inhaltsverzeichnis 5. Elektrische Installation 9. Inbetriebnahme 3AXD50000008341 Rev M Übersetzung des Originaldokuments 3AUA0000131525 GÜLTIG AB: 2024-06-11...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 5 Inhaltsverzeichnis 1 Einführung in das Handbuch Inhalt dieses Kapitels ................Anwendbarkeit / Geltungsbereich .
  • Seite 6 Übersicht der Schaltschrankkonfigurationen ..........Konfigurationen des ACS880-204 in Rittal VX25 Schränken ......
  • Seite 7 Inhaltsverzeichnis 7 Schritt 3: Montage der Modulhalterungen ......... . . Schritt 4: Eingangsstromschienen.
  • Seite 8 8 Inhaltsverzeichnis 5 Elektrische Installation Inhalt dieses Kapitels ................Sicherheit und Haftung .
  • Seite 9 Inhaltsverzeichnis 9 6 Regelungseinheit (UCU) Inhalt dieses Kapitels ................Allgemeines .
  • Seite 10 Austausch der Schranklüfter ............. . . Schaltschränke mit Luftauslass-Montagesätzen von ABB ......
  • Seite 11 Inhaltsverzeichnis 11 Luftleitblech-Montagesätze für IGBT-Einspeisemodule ......WBCA-xx Anschlussadapter unten ........... . . Komponenten auf der AC-Seite .
  • Seite 12 12 Inhaltsverzeichnis LWL-Kabel ................. . . Stecker des Steuerstromkreises .
  • Seite 13 Inhaltsverzeichnis 13 Inhalt des Ladekreis-Montagesatzes ............IEC .
  • Seite 14 14 Inhaltsverzeichnis WBCA-21 ................... . Abmessungen des Kontaktapparats .
  • Seite 15 Inhaltsverzeichnis 15 R6i und R7i ..................170M4391, 170M4392 (IEC, UL, CSA) .

  • Seite 17: Einführung In Das Handbuch

    Einführung in das Handbuch Inhalt dieses Kapitels Dieses Kapitel enthält grundlegende Informationen über das Handbuch. Anwendbarkeit / Geltungsbereich Das Handbuch gilt für die IGBT-Einspeisemodule ACS880-204, die für den Einbau in einen Schaltschrank vorgesehen sind. Sicherheitsvorschriften Beachten Sie alle Sicherheitsvorschriften des Frequenzumrichters.

  • Seite 18: Einteilung Nach Baugröße Und Optionscode

    Die Anweisungen und technischen Daten, die nur bestimmte Module oder Baugrößen betreffen, sind entsprechend gekennzeichnet. Die Modulgröße ist im Basiscode auf dem Typenschild angegeben z. B. ACS880-204-0420A-3, wobei 0420A die Modulgröße bezeichnet. Die Optionscodes des Moduls sind nach dem Pluszeichen angegeben. Die Baugröße des IGBT-Einspeisemoduls ist z. B. R8i.

  • Seite 19: Ergänzende Dokumentation

    Typ der Memory Unit, die an die Regelungseinheit angeschlossen wird. Zwischenkreis DC-Zwischenkreis zwischen Gleichrichter und Wechselrichter Ergänzende Dokumentation Handbücher stehen im Internet zur Verfügung. Nachfolgend finden Sie den entsprechenden Code/Link. Weitere Dokumentation finden Sie unter www.abb.com/drives/documents. Handbücher der ACS880 Multidrive-Module...

  • Seite 21: Funktionsprinzip Und Hardware-Beschreibung

    Funktionsprinzip und Hardware-Beschreibung Inhalt dieses Kapitels Dieses Kapitel beschreibt das Funktionsprinzip der IGBT-Einspeiseeinheit und die Hardware des ACS880-204 IGBT-Einspeisemoduls. Funktionsprinzip Die IGBT-Einspeiseeinheit wandelt den dreiphasigen AC-Strom in Gleichstrom für den DC-Zwischenkreis des Frequenzumrichters um. Der DC-Zwischenkreis versorgt die Wechselrichter, die die Motoren antreiben. Es besteht die Möglichkeit, dass es nur eine Wechselrichtereinheit (Single Drives) oder mehrere Wechselrichter Einheiten (Multidrives) gibt, die an den Zwischenkreis angeschlossen sind.

  • Seite 22: Vereinfachtes Hauptstromkreis-Schaltbild

    Lizenzschlüssel für die optimale Netzregelung fehlt, zeigt der Umrichter die Störung 6E1F Licensing fault an. Der Zusatzcode im Ereignisprotokoll zeigt den Pluscode der fehlenden Lizenz an, in diesem Fall N8053. Für weitere Unterstützung wenden Sie sich bitte an Ihre ABB-Vertretung. Vereinfachtes Hauptstromkreis-Schaltbild ￭...

  • Seite 23: Übersichtsschaltbild Des Frequenzumrichtersystems

    Funktionsprinzip und Hardware-Beschreibung 23 Übersichtsschaltbild des Frequenzumrichtersystems Die nachfolgende Abbildung ist eine vereinfachte Darstellung eines DC-Stromschienensystems. Einspeiseanschluss (AC) Einspeisesicherungen (AC) LCL-Filter IGBT-Einspeiseeinheit DC-Sicherungen der Einspeiseeinheit DC-Zwischenkreis DC-Sicherungen der Wechselrichter (mit oder ohne DC-Trennschalter) Wechselrichtereinheiten (in dem Beispiel besteht eine der zwei Einheiten aus zwei parallel geschal- teten Wechselrichtermodulen) DC-Sicherungen für optionalen Brems-Chopper Optionaler Brems-Chopper...

  • Seite 24: Übersichtsschaltbild Der Einspeiseeinheit

    They also indicate if the Außerdem wird angegeben, ob die Komponenten bei ABB bestellt werden können oder customer can order the components from ABB or if the customer needs to acquire them ob der Kunde sie separat beschaffen muss. Komponenten siehe Bestellangaben.

  • Seite 25: Baugrößen R6I Und R7I

    Die folgende Abbildung zeigt ein Anschlussbeispiel einer Einspeiseeinheit mit einem module. Modul der Baugröße R6i bzw. R7i. AC-Einspeisenetz Cubicle Explanation Available through IGBT-Einspeisemodulschrank Netzlasttrennschalter ABB oder anderer Hersteller AC supply network Ladelastschalter mit Siche- ABB oder anderer Hersteller rung IGBT supply Main switch-disconnector ABB or third party module cubicle Ladeschütz...

  • Seite 26: Baugröße R6I Und R7I (Ul)

    Baugröße R6i und R7i (UL) ￭ Die folgende Abbildung zeigt ein Anschlussbeispiel einer Einspeiseeinheit mit einem Modul der Baugröße R6i bzw. R7i. AC-Einspeisenetz IGBT-Einspeisemodulschrank Netzlasttrennschalter ABB oder anderer Hersteller Ladelastschalter mit Siche- ABB oder anderer Hersteller rung Ladeschütz ABB oder anderer Hersteller Ladewiderstände...

  • Seite 27: Baugröße 1×R8I

    The following figure shows a connection example of a supply unit with one frame R8i Die folgende Abbildung zeigt ein Anschlussbeispiel einer Einspeiseeinheit mit einem module. Modul der Baugröße R8i. AC-Einspeisenetz Eingangsschrank (ICU) Netzlasttrennschalter ABB oder anderer Hersteller Cubicle Explanation Available through AC-Sicherungen ABB oder anderer Hersteller AC supply network...

  • Seite 28: Mehrere Module Der Baugröße R8I Mit Haupttrennschalter

    Modulen der Baugröße R8i (2×R8i) und einem Haupttrennschalter. modules (2×R8i). AC-Einspeisenetz Cubicle Explanation Available through Eingangsschrank (ICU) Netzlasttrennschalter ABB oder anderer Hersteller AC supply network Incoming Main switch-disconnector ABB or third party AC-Sicherungen ABB oder anderer Hersteller cubicle (ICU) AC fuses...

  • Seite 29: Mehrere Module Baugröße R8I Mit Hauptleistungsschalter

    Mehrere Module Baugröße R8i mit Hauptleistungsschalter ￭ Die folgende Abbildung zeigt ein Anschlussbeispiel einer Einspeiseeinheit mit mehreren Modulen der Baugröße R8i (2×R8i) unter einem Hauptleistungsschalter. AC-Einspeisenetz Eingangsschrank (ICU) Haupttrennschalter ABB oder anderer Hersteller Lade-Sicherungslasttrenn- ABB oder anderer Hersteller schalter Ladeschütz ABB oder anderer Hersteller Ladewiderstände...

  • Seite 30: Hardware Des Igbt-Einspeisemoduls

    30 Funktionsprinzip und Hardware-Beschreibung Hardware des IGBT-Einspeisemoduls Die folgenden Abbildungen zeigen den Aufbau der IGBT-Einspeisemodule und der LCL-Filter. Aufbau der Baugröße R4i ￭ Abgebildet ist Baugröße R4i (Baugröße R3i ist ähnlich aufgebaut) DC-Anschluss (hinter der Abdeckung) AC-Anschluss (hinter der Abdeckung) Erdungs-/Klemmenbleche für Leistungskabel Regelungseinheit ZCU Leistungseinheit...

  • Seite 31: Hardware Der Baugrößen R6I Und R7I

    Funktionsprinzip und Hardware-Beschreibung 31 Hardware der Baugrößen R6i und R7i ￭ Module der Baugröße R6i und R7i werden von einer getrennt vom Modul installierten BCU- oder UCU-Regelungseinheit geregelt. Die Regelungseinheit wird über LWL an das Modul angeschlossen. Die Regelungseinheit muss über eine externe 24 V DC Einspeisung versorgt werden.

  • Seite 32: Anschlüsse X1 Und X2

    32 Funktionsprinzip und Hardware-Beschreibung Anschlüsse X1 und X2 24 V Signale „Sicher abgeschaltetes Drehmoment“ von der Regelungseinheit Hinweis: Standardmäßig werden die STO-Klemmen (Sicher abgeschaltetes Drehmoment) durch Überbrückung von STO IN Klemme X2 aktiviert. Durch Deaktivie- STO IN rung der STO-Klemmen wird die Einheit gestoppt, jedoch darf diese Art des Stoppens nicht für Sicherheitszwecke verwendet werden.

  • Seite 33: Hardware Der Baugröße R8I

    Funktionsprinzip und Hardware-Beschreibung 33 Hardware der Baugröße R8i ￭ Die Module der Baugröße R8i können als Einzelmodule und in Parallelkonfigurationen verwendet werden. Module der Baugröße R8i sind mit Rollen ausgestattet und können für die Kabelmontage oder Wartungszwecke auf einfache Weise aus dem Schaltschrank herausgezogen werden.
  • Seite 34 34 Funktionsprinzip und Hardware-Beschreibung In dieser Abbildung wird der Aufbau des R8i Moduls dargestellt. R8i Modul, Vorderseite R8i Modul, Rückseite DC-Stromschienen Griff LEDs und LWL-Anschlüsse Lüfter (dargestellt ist der standardmäßige drehzahlgeregelte Lüfter; ein Lüfter mit Ein/Aus- Steuerung ist als Option +C188 erhältlich) Kontaktapparat (drei Phasen).

  • Seite 35: Anschlüsse X50

    Regelungseinheit verwendet werden. An X53 steht eine Ausgangsleistung von 60 W zur Verfügung. Bei einer aus parallel geschalteten R8i Modulen bestehenden Einheit empfiehlt ABB die Verwendung einer externen 24 V DC Spannungsversorgung der Regelungseinheit. Wird ein Lüfter mit Ein/Aus-Steuerung (Option +C188) verwendet, muss die Spannungsversorgung des Lüfters (400 V AC 50 Hz oder 60 Hz) an die Steuerklemme...
  • Seite 36 36 Funktionsprinzip und Hardware-Beschreibung Anschlüsse X51, X52, X53 24V OUT 24 V DC für die Regelungs- 24V OUT einheit und STO IN, damit das Modul funktioniert. Hinweis: Die Sicherheitsfunktion Sicher abge- schaltetes Drehmoment (STO) ist nur in Wech- selrichtereinheiten implementiert. Daher kann die STO-Funktion nicht in Versorgungs-, Gleichrichter-, DC/DC-Wandler- und Bremsein- heiten verwendet werden.

  • Seite 37: Lcl-Filtermodul (Filter Für Baugrößen R3I Und R4I)

    34 Operation principle and hardware description Funktionsprinzip und Hardware-Beschreibung 37 LCL filter module (filter for frames R1i…R4i)  LCL-Filtermodul (Filter für Baugrößen R3i und R4i) ￭ WFU-xx Eingangsanschlüsse Lüfter LCL-Filter Anschluss X102 Description Input terminals Anschluss X103 Cooling fan Vorverdrahtetes Ausgangskabel LCL filter Connector X102 Connector X103...

  • Seite 38: Funktionsprinzip Und Hardware-Beschreibung

    38 Funktionsprinzip und Hardware-Beschreibung Operation principle and hardware description 35 Klemmen X102 und X103 Connectors X102 and X103 WFU-xx Modul Klemme X102 Beschreibung WFU-xx module connector X102 Description Fan power supply, 24 V / 0 V Spannungsversorgung des Lüfters, 24 V / 0 V WFU-xx Modul Klemme X103 Beschreibung WFU-xx module connector X103...

  • Seite 39: Lcl-Filtermodul (Typ Blcl-0X-X Für Baugröße R6I Und R7I)

    Funktionsprinzip und Hardware-Beschreibung 39 LCL-Filtermodul (Typ BLCL-0x-x für Baugröße R6i und R7i) ￭ LCL-Filtermodul, Frontansicht LCL-Filtermodul, Rückansicht Eingangsanschluss (AC) Ausgangsanschluss (AC) Klemmenblock [X55] (Direktanschlusslüfter, Option +C188) (anschlussbereit) Griff Lüfter...

  • Seite 40: Anschlüsse X30 Und X55

    40 Funktionsprinzip und Hardware-Beschreibung Rollen Klemmenblock [X30] (Spannungsversorgung für Direktanschlusslüfter, Option +C188; Schaltkreis für thermische Abschaltung des Moduls) Typenschild Unlackierter Erdungspunkt (PE) Anschlüsse X30 und X55 Anschluss X30 Nicht benutzt. Nicht benutzt. Nicht benutzt. TP2, Schaltkreis für thermische Abschaltung TP1, Schaltkreis für thermische Abschaltung Nicht benutzt.

  • Seite 41: Lcl-Filtermodul (Typ Blcl-1X-X Für Baugröße 1×R8I)

    Funktionsprinzip und Hardware-Beschreibung 41 LCL-Filtermodul (Typ BLCL-1x-x für Baugröße 1×R8i) ￭ LCL-Filtermodul, Vorderseite LCL-Filtermodul, Rückseite Eingangsanschluss (AC) Ausgangsanschluss (AC) Klemmenblock [X55] (Spannungsversorgung für Modul-Heizelement, Option +C183; Span- nungsversorgung für Lüfter mit Ein/Aus-Steuerung, Option +C188) (Anschluss vorbereitet) Griff Lüfter Rollen LWL-Anschlüsse und LEDs der BDFC-Karte Klemmenblock [X30] (Spannungsversorgung für Lüfter mit Ein/Aus-Steuerung, Option +C188 und Heizelement, Option +C183;...

  • Seite 42: Anschlüsse X30 Und X55

    42 Funktionsprinzip und Hardware-Beschreibung Anschlüsse X30 und X55 Anschluss X30 +C183: Heizelement N (230 V AC oder 115 V AC) +C183: Heizelement L (230 V AC oder 115 V AC) Nicht benutzt. TP2, Schaltkreis für thermische Abschaltung TP1, Schaltkreis für thermische Abschaltung Nicht benutzt.

  • Seite 43: Lcl-Filtermodul (Typ Blcl-2X-X Für Baugröße N×R8I)

    Funktionsprinzip und Hardware-Beschreibung 43 LCL-Filtermodul (Typ BLCL-2x-x für Baugröße n×R8i) ￭ LCL-Filtermodul, Vorderseite LCL-Filtermodul, Rückseite Eingangsanschluss (AC) Ausgangsanschluss (AC) Klemmenblock [X55] (Spannungsversorgung für Modul-Heizelement, Option +C183; Spannungs- versorgung für Lüfter mit Ein/Aus-Steuerung, Option +C188) (Anschluss vorbereitet) Griff Lüfter Rollen LWL-Anschlüsse und LEDs der BDFC-Karte Klemmenblock [X30] (Spannungsversorgung für Lüfter mit Ein/Aus-Steuerung, Option +C188 und Heizelement, Option +C183;...

  • Seite 44: Anschlüsse X30 Und X55

    44 Funktionsprinzip und Hardware-Beschreibung Anschlüsse X30 und X55 Anschluss X30 +C183: Heizelement N (230 V AC oder 115 V AC) +C183: Heizelement L (230 V AC oder 115 V AC) Nicht benutzt. TP2, Schaltkreis für thermische Abschaltung TP1, Schaltkreis für thermische Abschaltung Nicht benutzt.

  • Seite 45: Steuerungsschnittstellen

    Funktionsprinzip und Hardware-Beschreibung 45 Steuerungsschnittstellen Übersicht über die Steueranschlüsse der ZCU-14 Regelungseinheit ￭ Es bestehen folgende Möglichkeiten: • Regelung der Einheit über das Bedienpanel und den Feldbus • Die Statusinformationen der Einspeiseeinheit können über das Bedienpanel, den Feldbus und Relaisausgänge gelesen werden. •...

  • Seite 46: Übersicht Der Steueranschlüsse An Der Ucu-Regelungseinheit

    46 Funktionsprinzip und Hardware-Beschreibung Klemmenblöcke Bedienpanel Übersicht der Steueranschlüsse an der UCU-Regelungseinheit ￭ Analog- und Digital-E/A-Erweiterungsmodule Bedienpanel sowie Feldbus-Kommunikationsmodule kön- nen in die Steckplätze 1, 2 und 3 eingesetzt werden. Für Module des Typs F mit USCA-02 Adapter. Memory Unit LWL-Verbindungen zu den Leistungsmodulen (Wechselrichter, Einspeisung, Bremse oder Umrichter)

  • Seite 47: Übersicht Der Steueranschlüsse An Der Bcu Regelungseinheit

    Funktionsprinzip und Hardware-Beschreibung 47 Übersicht der Steueranschlüsse an der BCU Regelungseinheit ￭ Die BCU Regelungseinheit wird zusammen mit den IGBT-Einspeisemodulen der Baugröße R6i...R8i verwendet. Analog- und Digital-E/A-Erweiterungsmodule Bedienpanel sowie Feldbus-Kommunikationsmodule kön- nen in die Steckplätze 1, 2 und 3 gesteckt werden.

  • Seite 48: Steuergeräte Der Einspeiseeinheit

    48 Funktionsprinzip und Hardware-Beschreibung Steuergeräte der Einspeiseeinheit Netztrennvorrichtung ￭ Sie müssen die Einspeiseeinheit mit einer Haupttrenneinrichtung ausstatten. Sie können z. B. einen Haupt-Lasttrennschalter [Q1.1] oder einen herausziehbaren Haupttrennschalter [Q1] verwenden. Mit diesem Schalter können Sie den Hauptstromkreis des Frequenzumrichters vom Netz trennen. WARNUNG! Die Haupttrennvorrichtung trennt die Eingangsklemmen oder den Hilfsstromkreis nicht vom Netz.

  • Seite 49: Bedienpanel [A59]

    Funktionsprinzip und Hardware-Beschreibung 49 Bedienpanel [A59] ￭ Das Bedienpanel ist die Benutzerschnittstelle der Einheit. Das Beispiel eines Bedienpanels ist nachfolgend dargestellt. Mit dem Bedienpanel können Sie: • die Einheit starten und stoppen • Stör- und Warnmeldungen anzeigen und quittieren sowie den Störungsspeicher lesen •...

  • Seite 50: Typenbezeichnung Des Einspeisemoduls Und Des Lcl-Filters

    50 Funktionsprinzip und Hardware-Beschreibung Typenbezeichnung des Einspeisemoduls und des LCL-Filters An jedem IGBT-Einspeisemodul und LCL-Filtermodul ist eine Typenbezeichnung angebracht. Die auf dem Aufkleber angegebene Typenbezeichnung enthält Informationen über die Spezifikation und Konfiguration der Einheit. Bitte geben Sie den vollständigen Typenschlüssel und die Seriennummer an, wenn Sie den technischen Support bei Fragen zu einzelnen IGBT-Einspeisemodulen oder LCL-Filtermodulen kontaktieren.

  • Seite 51: Typenschlüssel

    Funktionsprinzip und Hardware-Beschreibung 51 Beschreibung Gültige Kennzeichnungen. Siehe ACS880 multidrives cabinets and modules electrical planning in- structions (3AUA0000102324 [Englisch]). Seriennummer. Die erste Ziffer der Seriennummer gibt das Herstellungswerk an. Die nächsten vier Ziffern geben das Jahr und die Woche der Herstellung der Einheit an. Die letzten Ziffern vervoll- ständigen die Seriennummer, so dass es keine zwei Geräte mit der gleichen Nummer gibt.

  • Seite 52: Lcl-Filter

    52 Funktionsprinzip und Hardware-Beschreibung LCL-Filter ￭ CODE BESCHREIBUNG Basiscodes LCL-Filter für IGBT-Einspeisemodule der Baugröße R3i und R4i. Im Lieferumfang ist serienmäßig ein Lüfter mit Ein/Aus-Steuerung enthalten. BLCL LCL-Filter für IGBT-Einspeisemodule der Baugrößen R6i...R8i. Im Lieferumfang ist serienmäßig ein Ein-/Aus-gesteuerter Lüfter enthalten. Größe 01, 02, 11, 21, 22, 05, Siehe hierzu die Tabelle zum LCL-Filtermodul in den technischen Daten.

  • Seite 53: Schwache Einspeisenetze

    Funktionsprinzip und Hardware-Beschreibung 53 Schwache Einspeisenetze Bei schwachen Netzen mit einem Kurzschlussverhältnis unter 8 empfiehlt ABB, die Einspeiseeinheit mit einer BAMU Hilfsmesseinheit auszustatten. Ohne BAMU besteht die Gefahr von unerwünschten DC-Überspannungsauslösungen aufgrund von Störungen, die durch hohe Oberschwingungen in der Versorgungsspannung verursacht werden.

  • Seite 55: Transport Und Auspacken Des Moduls

    Transport und Auspacken des Moduls 55 Transport und Auspacken des Moduls Inhalt dieses Kapitels Dieses Kapitel enthält grundlegende Informationen über Transport, Auspacken und Anheben der Module. Transportieren und Anheben des Transportpakets Transportieren Sie das Transportpaket mit einem Gabelstapler oder einem Hubwagen. Heben Sie das Transportpaket liegend an.

  • Seite 56: Anheben Der Ausgepackten Module

    56 Transport und Auspacken des Moduls WARNUNG! Befolgen Sie die Sicherheitsvorschriften des Frequenzumrichters. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen oder Schäden an den Geräten führen. Die Bänder durchschneiden. Den Karton wegheben. Das Füllmaterial entfernen. Die Kunststofffolie des Moduls aufschneiden. Das Modul von der Grundplatte heben.

  • Seite 57: Schaltschrank-Konstruktion

    Haftungsbeschränkung Die geltenden Gesetze und örtlichen Vorschriften sind bei Planung und Ausführung der Installation stets zu beachten. ABB übernimmt keinerlei Haftung für Installationen, bei denen Gesetze, örtliche und/oder andere Vorschriften nicht eingehalten worden sind. Wenn die von ABB gegebenen Empfehlungen nicht beachtet werden, können beim Einsatz des Frequenzumrichters Probleme auftreten, die durch die Gewährleistung...

  • Seite 58: Baugrößen R6I Und R7I

    58 Schaltschrank-Konstruktion Die AC-Spannungsversorgung des Frequenzumrichterschranks wird zuerst an den Netztrennschalter [Q1] angeschlossen. Der Frequenzumrichter ist mit einem Hauptschütz ausgestattet, das zwischen dem Haupt-Lasttrennschalter [Q1] und dem LCL-Filter angeschlossen ist. Siehe Abschnitt Übersichtsschaltbild der Einspeiseeinheit (Seite 24). Anschlussplan siehe Abschnitt Elektrische Installation.

  • Seite 59: Übersicht Der Schaltschrankkonfigurationen

     Konfigurationen des ACS880-204 in Rittal VX25 Schränken ￭ The following figures show examples of ACS880-204 configurations that can be installed Die folgenden Abbildungen zeigen Beispiele für Konfigurationen des ACS880-204, die in the Rittal TS 8 enclosure. in den Rittal VX25 Schrank eingebaut werden können.

  • Seite 60: Konfigurationen Des Acs880-204 In Standard-Schaltschränken

    ￭ ACS880-204 configurations in generic enclosures  Die folgenden Abbildungen zeigen Beispiele für Konfigurationen des ACS880-204, die The following figures show examples of ACS880-204 configurations that can be installed in einem Standard-Schaltschrank installiert werden können. in generic enclosure. 2xR8i, 2xR8i,...

  • Seite 61: Igbt-Einspeiseeinheit Mit Einem Modul Der Baugröße R3I Oder R4I

    Schaltschrank-Konstruktion 61 Cabinet construction 55 IGBT supply unit with frame R1i…R4i module  IGBT-Einspeiseeinheit mit einem Modul der Baugröße R3i oder R4i ￭ The following figure shows an example of the R1i module in 400 mm wide Rittal TS 8 Die folgende Abbildung zeigt ein Beispiel des Moduls in einem 400 mm breiten Schrank enclosure.

  • Seite 62: Igbt-Einspeiseeinheit Mit Einem Modul Der Baugröße R6I Bzw. R7I

    62 Schaltschrank-Konstruktion IGBT-Einspeiseeinheit mit einem Modul der Baugröße R6i bzw. R7i ￭ Die folgende Abbildung zeigt ein Beispiel eines in den 600 mm breiten Rittal VX25 Schrank eingebauten R6i Moduls. Die Leistungskabel werden durch den Boden in den Schrank geführt. Description Beschreibung Cubicle including:...

  • Seite 63: Igbt-Einspeiseeinheit Mit Einem Modul Der Baugröße R8I

    Cabinet construction IGBT supply unit with frame R8i module Schaltschrank-Konstruktion 63  The following figure shows an example of the 1×R8i module in 600 mm wide Rittal TS IGBT-Einspeiseeinheit mit einem Modul der Baugröße R8i ￭ enclosure. The customer must place the control equipment in a separate cabinet. Die folgende Abbildung zeigt ein Beispiel eines in einen 600 mm breiten Rittal VX25 Schrank eingebauten 1×R8i Moduls Der Kunde muss die Steuergeräte in einem separaten Schrank unterbringen.

  • Seite 64: Igbt-Einspeiseeinheit Mit Modulen Der Baugröße 2×R8I

    58 Cabinet construction 64 Schaltschrank-Konstruktion IGBT supply unit with frame 2×R8i modules  IGBT-Einspeiseeinheit mit Modulen der Baugröße 2×R8i ￭ The following figure shows an example of the 2×R8i modules in 1000 mm wide Rittal TS 8 Die folgende Abbildung zeigt ein Beispiel von 2×R8i Modulen, die in einen 1000 mm enclosure.

  • Seite 65: Eingangsschrank

    Schaltschrank-Konstruktion 65 Eingangsschrank ￭ Beispiel für die Kühlung der AC-Sicherungen Die AC-Sicherungen müssen fremdgekühlt werden. Wenn sich die Sicherungen nicht im selben Schrank wie das Einspeise-/Gleichrichtermodul befinden, liefert der Modullüfter nicht die Kühlluft für die Sicherungen, weshalb ein separater Lüfter erforderlich ist.

  • Seite 66: Emv/Rfi-Filter Kat. C2, Nur Für R6I

    66 Schaltschrank-Konstruktion EMV/RFI-Filter Kat. C2, nur für R6i...R8i ￭ Der EMV/RFI-Filter Kat. C2 dient zur Verbesserung der EMV-Eigenschaften der Einheit. Der EMV/RFI-Filter Kat. C2 ist nicht für (ungeerdete) IT-Netze geeignet. Die folgende Abbildung zeigt ein Beispiel für den Einbau eines EMV/RFI-Filters Kat. C2 in einen Schaltschrank.

  • Seite 67: Installation Und Wartung Der Regelungseinheit

    Informationen über die Zubehörsätze finden Sie im Internet (https://sites-apps.abb.com/sites/lvacdrivesengineeringsupport/content) Falls nötig, können Sie sich auch an Ihre ABB-Vertretung wenden. Das Beispiel umfasst auch Schaltschrank-Montagezeichnungen, in denen jeder in der Tabelle aufgeführte Schritt dargestellt wird. Genauere Angaben zu jedem Schritt enthalten die Montagezeichnungen des jeweiligen Montagesatzes.

  • Seite 68: R3I Oder R4I Modul In Einem 400/600/800 Mm Breiten Rittal-Schrank Vx25

    68 Schaltschrank-Konstruktion R3i oder R4i Modul in einem 400/600/800 mm breiten Rittal-Schrank ￭ VX25 Installationsschritte Installationsschritte Code der Anwei- Montagesatz- Bestellnummern sung nummer des Montagesatzes Luftführungs-Montagesatz für WFU-11 3AXD50000477692 A-468-3-427 3AXD50000008730 Luftführungs-Montagesatz für WFU- A-68-34-428 3AXD50000008741 21/22 Luftführungs-Montagesatz für IGBT- 3AXD50000477692 A-468-3-424 3AUA0000114404...

  • Seite 69: Kits Für Die R3I Und R4I Module

    Schaltschrank-Konstruktion 69 Kits für die R3i und R4i Module...

  • Seite 70: Beispiel 1

    70 Schaltschrank-Konstruktion Beispiel 1...

  • Seite 71: Beispiel 2

    Schaltschrank-Konstruktion 71 Beispiel 2...

  • Seite 72: R6I Oder R7I Modul In Einem 600 Mm Breiten Rittal Vx25 Schrank

    72 Schaltschrank-Konstruktion R6i oder R7i Modul in einem 600 mm breiten Rittal VX25 Schrank ￭ Installationsschritte Installationsschritte Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes Installation von gemeinsamen Teilen: Montageteile 3AXD50000336340 PE-Schiene 3AXD50000336104 Trennblech 3AXD50000336692 Gemeinsame DC-Stromschienen 3AXD50000333639 A-468-X-001-VX 3AXD50000333387 (Flat-PLS) Einbau der Rittal-Halterungen 3AXD50000656875...

  • Seite 73: Montagesätze Für Das R6I Und R7I Modul In Einem 600 Mm Rittal Vx25 Schrank

    Schaltschrank-Konstruktion 73 Montagesätze für das R6i und R7i Modul in einem 600 mm Rittal VX25 Schrank...

  • Seite 74: Stufe 1: Installation Allgemeiner Teile

    74 Schaltschrank-Konstruktion Stufe 1: Installation allgemeiner Teile...

  • Seite 75: Schritt 2: Einbau Der Rittal-Halterungen

    Schaltschrank-Konstruktion 75 Schritt 2: Einbau der Rittal-Halterungen...

  • Seite 76: Schritt 3: Montage Der Modulhalterungen

    76 Schaltschrank-Konstruktion Schritt 3: Montage der Modulhalterungen...

  • Seite 77: Schritt 4: Eingangsstromschienen

    Schaltschrank-Konstruktion 77 Schritt 4: Eingangsstromschienen.

  • Seite 78: Schritt 5: Dc-Stromschienen

    78 Schaltschrank-Konstruktion Schritt 5: DC-Stromschienen...

  • Seite 79: Schritt 6: Montagesatz Für Dc-Gleichtaktfilter (Für 2 Ringkerne)

    Schaltschrank-Konstruktion 79 Schritt 6: Montagesatz für DC-Gleichtaktfilter (für 2 Ringkerne)

  • Seite 80: Schritt 6: Montagesatz Für Dc-Gleichtaktfilter (Für 4 Ringkerne)

    80 Schaltschrank-Konstruktion Schritt 6: Montagesatz für DC-Gleichtaktfilter (für 4 Ringkerne)

  • Seite 81: Schritt 7: Montageplatte Für Schalter Und Ladeeinrichtung

    Schaltschrank-Konstruktion 81 Schritt 7: Montageplatte für Schalter und Ladeeinrichtung...

  • Seite 82: Schritt 8: Schienen Für Schalter Und Schütz

    82 Schaltschrank-Konstruktion Schritt 8: Schienen für Schalter und Schütz...

  • Seite 83: Schritt 9: Ac-Stromschienen

    Schaltschrank-Konstruktion 83 Schritt 9: AC-Stromschienen...

  • Seite 84: Schritt 10: Kontaktapparat-Schienen

    84 Schaltschrank-Konstruktion Schritt 10: Kontaktapparat-Schienen...

  • Seite 85: Schritt 11: Installation Des Moduls

    Schaltschrank-Konstruktion 85 Schritt 11: Installation des Moduls...

  • Seite 86: Schritt 12: Luftleitbleche

    86 Schaltschrank-Konstruktion Schritt 12: Luftleitbleche...

  • Seite 87: Schritt 13: Abdeckbleche

    Schaltschrank-Konstruktion 87 Schritt 13: Abdeckbleche...

  • Seite 88: R8I Modul In Einem 600 Mm Breiten Rittal Vx25 Schrank

    88 Schaltschrank-Konstruktion 1×R8i Modul in einem 600 mm breiten Rittal VX25 Schrank ￭ Installationsschritte Installationsschritte Code der Anwei- Montagesatz- Bestellnummern des sung nummer Montagesatzes Installation von gemeinsamen Teilen: Montageteile 3AXD50000336340 PE-Stromschiene [PE] 3AXD50000336104 Trennblech 3AXD50000336692 Montage der AC Flat-PLS 3AXD50000372782 A-468-X-011- 3AXD50000360772 Gemeinsame DC-Stromschienen...

  • Seite 89: Montagesätze Für Das R8I Modul In Einem 600 Mm Rittal Vx25 Schrank

    Schaltschrank-Konstruktion 89 Montagesätze für das R8i Modul in einem 600 mm Rittal VX25 Schrank...
  • Seite 90 90 Schaltschrank-Konstruktion Stufe 1: Installation allgemeiner Teile...
  • Seite 91 Schaltschrank-Konstruktion 91 Stufe 2: Modulinstallationsteile...
  • Seite 92 92 Schaltschrank-Konstruktion Schritt 3: BLCL AC-Stromschienen und Kontaktapparate...

  • Seite 93: Schritt 4: Dc-Anschluss

    Schaltschrank-Konstruktion 93 Schritt 4: DC-Anschluss...

  • Seite 94: Schritt 5: Gleichtaktfilter-Sammelschienen Und Dc-Anschlussflansche

    94 Schaltschrank-Konstruktion Schritt 5: Gleichtaktfilter-Sammelschienen und DC-Anschlussflansche...
  • Seite 95 Schaltschrank-Konstruktion 95 Schritt 6: BLCL AC-Anschluss...
  • Seite 96 96 Schaltschrank-Konstruktion Stufe 7: Installationsteile für die Abdeckungen...
  • Seite 97 Schaltschrank-Konstruktion 97 Schritt 8: Modulinstallation...

  • Seite 98: R8I Modul In Einem 600 Mm Breiten Standardschrank

    98 Schaltschrank-Konstruktion 1×R8i Modul in einem 600 mm breiten Standardschrank ￭ Zu installierende Teile Zu installierende Teile Code der Anweisung Montagesatz- Bestellnummern des nummer Montagesatzes Installationsteile des Moduls 3AXD50000013903 A-6-8-328 3AXD50000013842 Kontaktapparate 3AUA0000118667 A-468-8-100 3AUA0000119227 AC-Stromschienen 3AXD50000013902 A-6-8-146 3AXD50000013790 BLCL-1x-x AC-Anschluss 3AXD50000002577 A-468-8-131 3AXD50000002576...
  • Seite 99 Schaltschrank-Konstruktion 99...
  • Seite 100 100 Schaltschrank-Konstruktion 2×R8i Module in einem 1000 mm breiten Rittal VX25 Schrank ￭ Installationsschritte Installationsschritte Code der Anwei- Montagesatz- Bestellnummern des sung nummer Montagesatzes Installation von gemeinsamen Teilen: Montageteile 3AXD50000336340 PE-Stromschiene [PE] 3AXD50000336104 Trennblech 3AXD50000336692 Montage der AC Flat-PLS 3AXD50000372782 A-468-X-011- 3AXD50000360772 Gemeinsame DC-Stromschienen...
  • Seite 101 Schaltschrank-Konstruktion 101 Montagesätze für 2×R8i Module in einem 1000 mm Rittal VX25 Schrank...
  • Seite 102 102 Schaltschrank-Konstruktion Stufe 1: Installation allgemeiner Teile...
  • Seite 103 Schaltschrank-Konstruktion 103 Stufe 2: Modulinstallationsteile...

  • Seite 104: Schritt 3: Rückwärtige Ac-Stromschienen Und Kontaktapparate

    104 Schaltschrank-Konstruktion Schritt 3: Rückwärtige AC-Stromschienen und Kontaktapparate...
  • Seite 105 Schaltschrank-Konstruktion 105 Schritt 4: BLCL AC-Stromschienen und AC-Flansche...
  • Seite 106 106 Schaltschrank-Konstruktion Schritt 5: DC-Anschluss...

  • Seite 107: Schritt 6: Gleichtaktfilter-Sammelschienen Und Dc-Anschlussflansche

    Schaltschrank-Konstruktion 107 Schritt 6: Gleichtaktfilter-Sammelschienen und DC-Anschlussflansche...
  • Seite 108 108 Schaltschrank-Konstruktion Stufe 7: Installationsteile für die Abdeckungen...
  • Seite 109 Schaltschrank-Konstruktion 109 Schritt 8: Modulinstallation...

  • Seite 110: R8I Module In Einem 800 Mm Breiten Standardschrank

    110 Schaltschrank-Konstruktion 2×R8i Module in einem 800 mm breiten Standardschrank ￭ Zu installierende Teile Zu installierende Teile Code der Anweisung Montagesatz- Bestellnummern des nummer Montagesatzes Installationsteile des Moduls 3AXD50000013143 A-8-8-325 3AXD50000011158 Kontaktapparate 3AUA0000118667 A-468-8-100 3AUA0000119227 AC-Stromschienen 3AXD50000013187 A-8-8-144 3AXD50000011156 BLCL-2x-x AC-Anschluss 3AXD50000013246 A-468-8-109 3AXD50000011155...
  • Seite 111 Schaltschrank-Konstruktion 111...
  • Seite 112 112 Schaltschrank-Konstruktion 3×R8i Module in einem 1600 mm breiten Rittal VX25 Schrank ￭ Installationsschritte Installationsschritte Code der Anwei- Montagesatz- Bestellnummern des sung nummer Montagesatzes Installation von gemeinsamen Teilen: Montageteile 3AXD50000336340 PE-Stromschiene [PE] 3AXD50000336104 Trennblech 3AXD50000336692 Montage der AC Flat-PLS 3AXD50000372782 A-468-X-011- 3AXD50000360772 Gemeinsame DC-Stromschienen...
  • Seite 113 Schaltschrank-Konstruktion 113 Montagesätze für 3×R8i Module in einem 1600 mm Rittal VX25 Schrank...
  • Seite 114 114 Schaltschrank-Konstruktion Stufe 1: Installation allgemeiner Teile...
  • Seite 115 Schaltschrank-Konstruktion 115 Stufe 2: Modulinstallationsteile...
  • Seite 116 116 Schaltschrank-Konstruktion Schritt 3: BLCL - hintere AC-Stromschienen und Kontaktapparate...
  • Seite 117 Schaltschrank-Konstruktion 117 Schritt 4: BLCL - obere AC-Stromschienen und AC-Flansche...
  • Seite 118 118 Schaltschrank-Konstruktion Schritt 5: DC-Anschluss...

  • Seite 119: Schritt 6: Gleichtaktfilter-Sammelschienen Und Dc-Anschlussflansche

    Schaltschrank-Konstruktion 119 Schritt 6: Gleichtaktfilter-Sammelschienen und DC-Anschlussflansche...
  • Seite 120 120 Schaltschrank-Konstruktion Stufe 7: Installationsteile für die Abdeckungen...
  • Seite 121 Schaltschrank-Konstruktion 121 Schritt 8: Modulinstallation...

  • Seite 122: R8I Module In Einem 1400 Mm Breiten Standardschrank

    122 Schaltschrank-Konstruktion 3×R8i Module in einem 1400 mm breiten Standardschrank ￭ Zu installierende Teile Zu installierende Teile Code der Anweisung Montagesatz- Bestellnummern des nummer Montagesatzes Installationsteile des Moduls A-6-8-326 3AXD50000011159 A-8-8-327 3AXD50000011160 Kontaktapparate 3AUA0000118667 A-468-8-100 3AUA0000119227 AC-Stromschienen A-X-8-145 3AXD50000011157 BLCL-2x-x AC-Anschluss 3AXD50000013246 A-468-8-109 3AXD50000011155...
  • Seite 123 Schaltschrank-Konstruktion 123...

  • Seite 125: Elektrische Installation

    [Deutsch]) Die geltenden Gesetze und örtlichen Vorschriften sind bei Planung und Ausführung der Installation stets zu beachten. ABB übernimmt keinerlei Haftung für Installationen, bei denen Gesetze, örtliche und/oder andere Vorschriften nicht eingehalten worden sind. Wenn die von ABB gegebenen Empfehlungen nicht beachtet werden, können beim Einsatz des Frequenzumrichters Probleme auftreten, die durch die Gewährleistung...

  • Seite 126: Elektrische Sicherheitsvorkehrungen

    126 Elektrische Installation Elektrische Sicherheitsvorkehrungen Diese elektrischen Sicherheitsvorkehrungen gelten für alle Personen, die am Frequenzumrichter, dem Motorkabel oder dem Motor arbeiten. Die nachfolgenden Schritte beschreiben, wie der Frequenzumrichter spannungsfrei geschaltet wird und ein sicheres Arbeiten daran ermöglicht wird. Die Beschreibung enthält nicht alle möglichen Frequenzumrichter-Konfigurationen.
  • Seite 127 Elektrische Installation 127 Schützen Sie andere spannungsführende Teile im Arbeitsbereich vor Berührung und ergreifen Sie spezielle Vorsichtsmaßnahmen, wenn Sie in der Nähe von blanken Leitern arbeiten. Prüfen Sie durch Messung, dass die Anlage spannungsfrei ist. Verwenden Sie ein hochwertiges Spannungsmessgerät. Falls die Messung die Demontage der Abdeckung oder anderer Schrankteile erfordert, befolgen Sie die örtlichen Gesetze und Vorschriften zu Arbeiten an spannungsführenden Teilen.

  • Seite 128: Allgemeine Hinweise

    Bevor Sie das Einspeisekabel an den Frequenzumrichter anschließen, messen Sie seinen Isolationswiderstands gemäß den örtlichen Vorschriften. Die Kompatibilität mit IT-Netzen (ungeerdeten Netzen) prüfen Der RFI-Filter ist nicht in IT-Netzen (ungeerdet) einsetzbar. Trennen Sie den Filter vor Anschluss des Frequenzumrichters an das Netz. Anweisungen dazu erhalten Sie von Ihrer ABB-Vertretung.

  • Seite 129: Anschluss Der Einspeisekabel

    Elektrische Installation 129 WARNUNG! Wenn ein Frequenzumrichter mit RFI-Filter an ein IT-Netz (ein ungeerdetes Netz) angeschlossen wird, wird das System über die Filterkondensatoren des Frequenzumrichters mit dem Erdpotenzial verbunden. Hierdurch kann eine Gefahr entstehen oder die Einheit beschädigt werden. Anschluss der Einspeisekabel Anschlussplan (Baugrößen R3i und R4i) ￭...

  • Seite 130: Anschlussplan (Baugröße R6I Und R7I)

    130 Elektrische Installation Anschlussplan (Baugröße R6i und R7i). ￭ LCL-Filter IGBT- Einspeisemodul Komponenten (1a) für den Ladestromkreis (1b) ISU- Schaltschrank (1b) (1a) Hinweis: Verwenden Sie zusätzlich ein separates Erdungskabel (1a) oder ein Kabel mit separatem PE-Leiter (1b), wenn die Leitfähigkeit des Schirms nicht den Anforderungen an den PE-Leiter entspricht.

  • Seite 131: Anschlussplan (Baugröße 1×R8I)

    Elektrische Installation 131 Anschlussplan (Baugröße 1×R8i) ￭ LCL-Filter IGBT- Einspeisemodul (1a) Komponenten für den Ladestromkreis (1b) ICU-Schrank ISU-Schaltschrank (1b) (1a) Hinweis: Verwenden Sie zusätzlich ein separates Erdungskabel (1a) oder ein Kabel mit separatem PE-Leiter (1b), wenn die Leitfähigkeit des Schirms nicht den Anforderungen an den PE-Leiter entspricht.

  • Seite 132: Anschlussplan (Parallelschaltung Nxr8I)

    132 Elektrische Installation Anschlussplan (Parallelschaltung nxR8i) ￭ LCL-Filter IGBT-Einspeisemodule Komponenten für den (1a) Ladestromkreis (1b) ISU-Schaltschrank ICU-Schrank ISU-Schaltschrank (1b) (1a) Hinweis: Verwenden Sie zusätzlich ein separates Erdungskabel (1a) oder ein Kabel mit separatem PE-Leiter (1b), wenn die Leitfähigkeit des Schirms nicht den Anforderungen an den PE-Leiter entspricht.

  • Seite 133: Anschlussarbeiten (Baugrößen R3I Und R4I)

    Elektrische Installation 133 Anschlussarbeiten (Baugrößen R3i und R4i) ￭ WARNUNG! Lesen Sie die Sicherheitsvorschriften im Handbuch Multidrive-Frequenzumrichter-Schrankgeräte und Multidrive-Frequenzumrichtermodule Sicherheitsvorschriften (3AUA0000122376 [Deutsch]). Die Nichtbeachtung der Anweisungen kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen. Verkabelungspläne zu den einzelnen Baugrößen siehe den folgenden Abschnitt Baugrößen R3i und R4i (Anschlussabdeckungen abgenommen).
  • Seite 134 134 Elektrische Installation WARNUNG! Wenn ein Einspeisemodul, dessen Varistoren nicht abgeklemmt sind, an ein IT-Netz (ungeerdetes Netz oder hochohmig geerdetes Netz [über 30 Ohm]) angeschlossen wird, ist das Netz über die Varistoren des Einspeisemoduls mit dem Erdpotenzial verbunden. Dies kann zu einer Gefährdung oder Beschädigung des Einspeisemoduls führen.
  • Seite 135 Elektrische Installation 135 17. Schneiden Sie bei den Baugrößen R3i oder R4i an den Kanten der Anschlussabdeckungen passende Schlitze für die Aufnahme der AC- und DC-Kabel hinein. Bringen Sie die Abdeckungen wieder an. (Ziehen Sie die Schrauben mit 3 Nm [25 lbf·in] an). 18.

  • Seite 136: Baugrößen R3I Und R4I (Anschlussabdeckungen Abgenommen)

    136 Elektrische Installation Electrical installation 125 Baugrößen R3i und R4i (Anschlussabdeckungen abgenommen) Frames R3i and R4i (connector covers removed) 3 N·m (25 lbf·in) UDC+ 15 N·m (130 lbf·in) 3 N·m (25 lbf·in) U1 V1 W1 UDC+ UDC- UDC+ U2 V2 W2 R- R+ 3 N·m (25 lbf·in) 15 N·m (130 lbf·in)

  • Seite 137: Anschlussplan (Baugröße R6I Und R7I)

    Elektrische Installation 137 Direct lug connection Direkter Kabelschuh-Anschluss Instead of using the screw lugs included, the conductors of power 126 Electrical installation Statt mit den mitgelieferten Schraubkabelschuhen cables can be connected to the drive Kabelschuh-Verschraubung: können die Leiter der Leistungskabel auch mit terminals by removing the screw lugs and using crimp lugs.
  • Seite 138 138 Elektrische Installation Bitte beachten Sie, dass Abbildung 2 ein Beispiel für eine Kabeldurchführung ist, die vom Kunden erstellt werden muss.

  • Seite 139: Vorgehensweise Bei Anschlussarbeiten (Baugröße R8I)

    Elektrische Installation 139 Erdungspunkt des Moduls Vorgehensweise bei Anschlussarbeiten (Baugröße R8i) ￭ WARNUNG! Befolgen Sie die Sicherheitsanweisungen in ACS880 multidrives cabinets and modules safety instructions (3AUA0000102301 [Englisch]). Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen. Installation und Wartung dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
  • Seite 140 140 Elektrische Installation Bei den R8i Modulen werden die Eingangsleistungskabel außerhalb des Schaltschranks mit der Einspeise-/Gleichrichtereinheit angeschlossen, typischerweise im Eingangsschrank. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Elektrische Sicherheitsvorkehrungen (Seite 126) beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen.
  • Seite 141 [English]). 9. Connect the DC busbars of the IGBT supply module into the cabinet co busbars. Elektrische Installation 141 Hinweis: Der Masseanschluss nur über Befestigungsschrauben und den Schrankrahmen ist nicht immer ausreichend. Um die Durchgängigkeit des Schutzstromkreises sicherzustellen, können Sie die Module mit einer Kupfer-Stromschiene oder einem Kabel an die PE-Sammelschiene des Schranks anschließen.
  • Seite 142 142 Elektrische Installation BLCL-2x-x Electrical installation 131 AC output of the LCL filter module 8. AC-Ausgang des LCL-Filtermoduls. BLCL-1x-x BLCL-2x-x...
  • Seite 143 Elektrische Installation 143 BLCL-2x-x...

  • Seite 144: Anschließen Des Lcl-Filters

    Spannungsversorgung ist im Lieferumfang nicht enthalten. Auswahl einer Einspeisung siehe die Stromaufnahme des Hilfsstromkreises in den technischen Daten. WARNUNG! Verwenden Sie den LCL-Filter nur zusammen mit einem ACS880-204 IGBT-Einspeisemodul. Verwenden Sie den Filter nur zusammen mit einem IGBT-Einspeisemodul der geeigneten Baugröße.

  • Seite 145: Anschließen Des Wbca-Adapters An Den Lcl-Filter (Baugröße R3I Und R4I)

    Elektrische Installation 145 Anschließen des WBCA-Adapters an den LCL-Filter (Baugröße R3i und ￭ R4i) Schließen Sie das (mitgelieferte) Kabel des WBCA-Adapter an die Eingangsklemmen L1/L2/L3 des WFU-xx LCL-Filtermoduls an. Schließen Sie die Spannungsversorgung an die Klemmen L1/L2/L3/PE des WBCA-Adapter an. Anzugsmomente: WFU-11, -21, -22: 15 Nm (11 lbf·ft) WBCA-11, -21: 15 Nm (11 lbf·ft)

  • Seite 146: Anschließen Des Wfu-Xx Lcl-Filtermoduls (Baugröße R3I Und R4I)

    134 Electrical installation 146 Elektrische Installation Connecting WFU-xx LCL filter module (frames R1i…R4i)  Anschließen des WFU-xx LCL-Filtermoduls (Baugröße R3i und R4i) ￭ Eingangsklemmen (L1, L2, L3 und PE) Anschluss des WBCA-Adapter und des Hauptschützes Q2. Internal circuit diagrams for LCL filters ...

  • Seite 147: Interne Stromlaufpläne Für Lcl-Filter

    Elektrische Installation 147 Interne Stromlaufpläne für LCL-Filter ￭ Die folgenden Stromlaufpläne zeigen die internen Anschlüsse der LCL-Filtermodule. WFU-11...

  • Seite 148: Und Wfu-22

    148 Elektrische Installation WFU-21 und WFU-22...

  • Seite 149: Blcl-0X-X

    Elektrische Installation 149 BLCL-0x-x...

  • Seite 150: Blcl-1X-X

    150 Elektrische Installation BLCL-1x-x...

  • Seite 151: Blcl-2X-X

    Elektrische Installation 151 BLCL-2x-x...

  • Seite 152: Blcl Mit Direktanschluss-Lüfter

    152 Elektrische Installation BLCL mit Direktanschluss-Lüfter...

  • Seite 153: Netzschütz

    Hinweis: IGBT-Einspeisemodule der Baugrößen R3i und R4i dürfen nur mit Wechselrichtermodulen verwendet werden, die über einen Ladekreis verfügen (z. B. ABB-Wechselrichtermodule ACS880-104). Die Daten des Ladekreises für jedes IGBT-Einspeisemodul (ACS880-204) und jedes Wechselrichtermodul (ACS880-104) sind in den folgenden Tabellen enthalten.

  • Seite 154: Einzelner Ac-Eingang

    IGBT supply modules of frames R1i…R4i are allowed to be used only with inverter dules that have charging circuit (eg, ABB inverter modules ACS880-104). charging circuit data for each IGBT supply module (ACS880-204) and inverter module S880-104) are shown in the following tables.

  • Seite 155: Igbt-Einspeisemodul (Baugröße R6I

    Elektrische Installation 155 IGBT-Einspeisemodul (Baugröße R6i...R8i) und LCL-Filtermodul ￭ (Baugröße R6i...R8i) Die Anschlüsse sind in Kapitel Funktionsprinzip und Hardware-Beschreibung beschrieben. Anschluss der Steuerkabel Standard E/A-Anschlusspläne ￭ Siehe die Kapitel Regelungseinheit (UCU) Regelungseinheit (ZCU, BCU). Vorgehensweise beim Anschluss ￭ Hinweis: Die folgenden Anweisungen basieren auf einem Beispiel für einen Schrankaufbau.

  • Seite 156: Lwl-Anschlüsse Des Moduls (Baugröße R6I Und R7I)

    156 Elektrische Installation Verlegen Sie die Kabel zu den jeweiligen Klemmen. Wenn immer möglich: • Verwenden Sie den vorhandenen Kabelinstallationskanal im Schaltschrank. • Ummanteln Sie die Kabel zusätzlich an scharfen Kanten. • Befestigen Sie die Kabel mit Kabelbindern als Zugentlastung. Schneiden Sie die Kabel auf die richtige Länge zu.
  • Seite 157 Elektrische Installation 157 In der folgenden Abbildung sind die LWL-Anschlüsse des Filtermoduls dargestellt. BLCL-1x-x Lüftersteuerungssignal Rückführung des Lüftersteuerungssignals BLCL-2x-x Lüftersteuerungssignal Rückführung des Lüftersteuerungssignals 146 Electrical installation In den folgenden Abbildungen sind Beispiele für den Anschluss der LWL-Kabel für die Lüftersteuerung dargestellt. The following figures show example fiber optic connections related to fan control.

  • Seite 158: Installation Von Optionsmodulen

    158 Elektrische Installation Lüfter mit Ein/Aus-Steuerung (Option +C188) im LCL-Filtermodul und drehzahlgeregelter Lüfter (Standard) im IGBT-Einspeisemodul BCU/UCU 230 V AC BLCL-1x-x BINT-12 BDFC-01 BFPS-48 Lüfter Schütz Lüfter Lüftereinheit Lüfter Lüftereinheit Hinweis: Die Anschlüsse zwischen BINT- und BDFC-Karten im Modul werden werkseitig hergestellt.

  • Seite 159: Montage Des E/A-Erweiterungs- Und Feldbusadaptermoduls An Der Bcu

    Elektrische Installation 159 Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Elektrische Sicherheitsvorkehrungen (Seite 126) beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen. Befestigen Sie den Steckplatzadapter mit einer Schraube an Steckplatz 1, Steckplatz 2 oder Steckplatz 3. Anzugsmoment 0,8 N·m (7,1 lbf·in).
  • Seite 160 160 Elektrische Installation WARNUNG! Tragen Sie beim Arbeiten mit den Elektronikkarten ein Erdungsarmband. Berühren Sie die Leiterplatten nicht unnötigerweise. Die Elektronikkarten sind gegen eine elektrostatische Entladung empfindlich. Berücksichtigen Sie den für die Verkabelung oder die von den Optionsmodulen kommenden Anschlüsse erforderlichen Platz. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Elektrische Sicherheitsvorkehrungen (Seite 126)

  • Seite 161: Montage Eines Fso-Sicherheitsfunktionsmoduls An Der Bcu

    Elektrische Installation 161 Montage eines FSO-Sicherheitsfunktionsmoduls an der BCU ￭ Installation eines FSO Sicherheitsfunktionsmoduls auf der BCU WARNUNG! Befolgen Sie die Sicherheitsanweisungen in ACS880 multidrives cabinets and modules safety instructions (3AUA0000102301 [Englisch]). Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen.

  • Seite 162: Montage Eines Fso-Sicherheitsfunktionsmoduls Neben Der

    162 Elektrische Installation Ziehen Sie die Erdungsschraube für die Elektronik des FSO-Moduls mit 0,8 Nm fest. Hinweis: Die Schraube sichert die Anschlüsse und erdet das Modul. Sie ist wichtig für die Erfüllung der EMV-Anforderungen und für die einwandfreie Funktion des Moduls.

  • Seite 163: Anschluss Eines Pc

    Elektrische Installation 163 In der folgenden Abbildung ist das auf einer DIN-Schiene montierte FSO-Modul dargestellt. Anschluss eines PC WARNUNG! Den PC nicht direkt mit dem Bedienpanel-Anschluss der Regelungseinheit verbinden. Dies kann zu Schäden führen. Ein PC (z. B. mit dem PC-Tool Drive Composer) kann wie folgt angeschlossen werden: Anschließen eines Bedienpanels an die Einheit entweder durch •...
  • Seite 164 164 Elektrische Installation USB connected Stop Start Loc/Rem Start Stop Loc/Rem...

  • Seite 165: Regelungseinheit (Ucu)

    Leistungsmodulanschlüsse. Die UCU-Regelungseinheiten verfügen über eine integrierte Verteilereinheit für die Erfassung und Speicherung von Echtzeitdaten der Umrichter, um die Störungssuche und -analyse zu erleichtern. Die Daten werden auf der in die UMU-01 Memory Unit eingesetzte microSDHC-Speicherkarte gesichert und können vom ABB Servicepersonal analysiert werden.

  • Seite 166: Aufbau

    166 Regelungseinheit (UCU) Aufbau Die folgenden Abbildungen zeigen ein Beispiel für eine UCU-24 Regelungseinheit. Beschreibung E/A-Klemmen SLOT 1 Anschluss für E/A-Erweiterungs-, Drehgeber-Schnittstellen- oder SLOT 2 Feldbus-Adaptermodul. Für Module des Typs F mit USCA-02 Adapter. SLOT 3 SLOT 4 Anschluss für RDCO-0x DDCS-Kommunikations-Optionsmodul UMU-01 Anschluss für Memory Unit.
  • Seite 167 Regelungseinheit (UCU) 167 Beschreibung Analogeingang Analogausgang XCAN Nicht benutzt. XCAN TERM Abschlussschalter für den CAN-Bus Digitaleingang XDIO Digitaleingang/-ausgang XD2D Umrichter-Umrichter-Verbindung (D2D) XD24 +24 V Ausgang (für den Digitaleingang) XETH1 Ethernet-Ports für den Feldbus, interner Switch XETH2 XETH3 Ethernet-Ports für die Kommunikation mit dem PC-Tool, interner Switch XETH4 XPAN...
  • Seite 168 168 Regelungseinheit (UCU) Beschreibung XFSO Nicht benutzt. Feuchtigkeits- und Temperaturmessung XFSO...

  • Seite 169: Standard-E/A-Anschlussplan Der Einspeise-Regelungseinheit

    Regelungseinheit (UCU) 169 Standard-E/A-Anschlussplan der Einspeise-Regelungseinheit In der Tabelle ist die Verwendung der Standardanschlüsse der IGBT-Einspeiseeinheit beschrieben. Klemme Beschreibung XD2D Umrichter-Umrichter-Verbindung (D2D) Nicht unterstützt. BGND SHIELD XD2D.TERM Abschlussschalter für die Umrichter-Umrichter-Verbindung (D2D) X485 RS485-Anschluss Standardmäßig nicht benutzt BGND SHIELD X485 BIAS X485 Bias-Auswahlschalter X485 TERM X485 Abschlussschalter...
  • Seite 170 170 Regelungseinheit (UCU) Klemme Beschreibung Öffner XRO4: Nicht unterstützt. COM4 Masse 250 V AC / 30 V DC, 2 A Schließer XSTO Anschluss Sicher abgeschaltetes Drehmoment SGND XSTO: STO1 und STO2 sind werkseitig an OUT angeschlossen. Zur Start - und Betriebsfreigabe müssen STO1 und STO2 auf OUT gelegt werden. STO1 STO2 Anschluss für den Ausgang "Sicher abgeschaltetes Drehmoment"...
  • Seite 171 Regelungseinheit (UCU) 171 Klemme Beschreibung Analogeingänge, Referenzspannungsausgang 10 V DC, R +VREF 1…10 kOhm -VREF -10 V DC, R 1…10 kOhm AGND Masse AI1+ Standardmäßig nicht verwendet. 0(2)…10 V, R > 200 kOhm AI1- AI2+ Standardmäßig nicht verwendet. 0(4)…20 mA, R = 100 Ohm AI2- Analogausgänge...

  • Seite 172: Zusätzliche Informationen Zu Den Anschlüssen

    172 Regelungseinheit (UCU) Zusätzliche Informationen zu den Anschlüssen Spannungsversorgung für die Regelungseinheit (XPOW) ￭ Schließen Sie über den Klemmenblock XPOW eine Einspeisung an die Regelungseinheit Strom- und Spannungsnenndaten der Einspeisung siehe die Anschlussdaten der Regelungseinheit Schließen Sie eine zusätzliche externe Spannungsversorgung an die freien Klemmen +24 V und GND des XPOW Klemmenblocks an, wenn: •...
  • Seite 173 Regelungseinheit (UCU) 173 Die Daten werden auf der in die UMU Memory Unit eingesetzte microSDHC-Speicherkarte gesichert und können vom ABB Servicepersonal analysiert werden.

  • Seite 174: Anschlussdaten

    174 Regelungseinheit (UCU) Anschlussdaten Der für alle Schraubklemmen geeignete Leiterquerschnitt (sowohl für Litzen als auch für massive Leiter) beträgt 0,5 … 2,5 mm (22…12 AWG). Das Anschlussraster beträgt 5 mm. Das maximale Anzugsmoment der Klemmenschrauben beträgt 0,45 Nm (4 lbf·in). Spannungsversorgung (XPOW) 19…32 V DC, 2,9 A Eingang für externe Spannungsversorgung.
  • Seite 175 Regelungseinheit (UCU) 175 Analogausgänge AO1 und AO2 (XAO) 0…20 mA, R < 500 Ohm Last Frequenzbereich: 0…500 Hz Auflösung: 11 Bit + Vorzeichenbit Genauigkeit: 2% des vollen Skalenbereichs XD2D-Anschluss Physischer Anschluss: RS-485 Übertragungsrate: 8 Mbit/s Kabeltyp: Geschirmtes verdrilltes Leiterpaar für Datenübertragung und ein Leiter oder Leiterpaar für Signalerde (Nennimpedanz 100 …...

  • Seite 176: Isolations- Und Massediagramm

    176 Regelungseinheit (UCU) Isolations- und Massediagramm ￭ XPOW XD2D X485 XCAN XETH1 XETH2 XETH3 XETH4 XPAN XRO1-XRO4 COM1 … COM4 XD24 +24VD DICOM +24VD DIOGND XDIO DIO1 DIO2 DIOGND DIOGND DIIL XSTO XSTO OUT Masse der Spannungsversorgung *Die maximale Gleichtaktspannung zwischen jedem AI-Eingang und AGND beträgt ± 30 V **Einstellungen der Masseauswahl (DICOM = DIOGND) DICOM=DIOGND: ON...

  • Seite 177: Sonstige Informationen

    Regelungseinheit (UCU) 177 Sonstige Informationen Siehe das UCU-22, UCU-23 and UCU-24 control units hardware manual (3AXD50000817726 [Englisch]).

  • Seite 179: Regelungseinheit (Zcu, Bcu)

    12 Leistungsmodulanschlüsse. Die BCU-Regelungseinheiten verfügen über eine integrierte Verteilereinheit für die Erfassung und Speicherung von Echtzeitdaten der Umrichter, um die Störungssuche und -analyse zu erleichtern. Die Daten werden auf einer Speicherkarte gespeichert und können vom Servicepersonal von ABB analysiert werden.

  • Seite 180: Layout Der Zcu

    180 Regelungseinheit (ZCU, BCU) Layout der ZCU-14 Beschreibung XPOW Eingang für externe Spannungsversor- gung XRO1 Analogeingänge Analogausgänge XD2D Umrichter-Umrichter-Verbindung (D2D) XRO2 XRO1 Relaisaugang RO1 XRO2 Relaisaugang RO2 XRO3 XRO3 Relaisaugang RO3 XD24 Startsperre-Digitaleingang (DIIL) und XPOW +24 V-Ausgang XDIO Digitaleingänge/-ausgänge AI1, AI2 Digitaleingänge XSTO...

  • Seite 181: Aufbau (Bcu)

    Regelungseinheit (ZCU, BCU) 181 Aufbau (BCU) Beschreibung E/A-Anschlüsse (siehe die folgende Ab- bildung) SLOT 1 Anschluss für E/A-Erweiterungs-, Dreh- geber-Schnittstellen- oder Feldbus-Adap- termodul. (Dies ist der einzige Steckplatz für eine FDPI-02 Diagnose- und Bedien- panel-Schnittstelle.) SLOT 2 Anschluss für E/A-Erweiterungs-, Dreh- geber-Schnittstellen- oder Feldbus-Adap- termodul SLOT 3...
  • Seite 182 182 Regelungseinheit (ZCU, BCU) Beschreibung Analogeingänge Analogausgänge Digitaleingänge, Startsperre-Eingang (DIIL) XRO3 XD24 XPOW XDIO Digitaleingänge/-ausgänge XD2D Umrichter-Umrichter-Verbindung (D2D) XRO2 XD24 +24 V-Ausgang (für Digitaleingänge) XDIO XETH Ethernet-Anschluss – nicht verwendet XPOW Eingang für externe Spannungsversorgung XRO1 XRO1 Relaisaugang RO1 XRO2 Relaisaugang RO2 X485 XRO3...

  • Seite 183: Standard-E/A-Anschlussplan Der Einspeise-Regelungseinheit

    Regelungseinheit (ZCU, BCU) 183 Standard-E/A-Anschlussplan der Einspeise-Regelungseinheit In der Tabelle ist die Verwendung der Standardanschlüsse der IGBT-Einspeiseeinheit beschrieben. Klemme Beschreibung XD2D Umrichter-Umrichter-Verbindung (D2D) Nicht unterstützt. BGND Shield D2D.TERM Abschlussschalter für die Umrichter-Umrichter-Verbindung (D2D) X485 RS485-Anschluss Standardmäßig nicht benutzt BGND Shield XRO1, XRO2, XRO3 Relaisausgänge Öffner...
  • Seite 184 184 Regelungseinheit (ZCU, BCU) Klemme Beschreibung Temp.-Stör. (0 = Übertemperatur) Betriebsfreigabe (1 = Run / Aktivieren) MCB Rückmeldesignal (0 = Hauptschütz/Leistungsschalter offen) Standardmäßig nicht verwendet. Kann zum Beispiel für Störung am Leis- tungsschalter des Hilfsspannungskreises verwendet werden Standardmäßig nicht verwendet. Kann z.B. für Erdschlussüberwachung verwendet werden.

  • Seite 185: Zusätzliche Informationen Zu Den Anschlüssen

    Regelungseinheit (ZCU, BCU) 185 Klemme Beschreibung Anschluss Sicherheitsfunktionsmodul Bei der IGBT-Einspeiseeinheit stan- dardmäßig nicht verwendet Bedienpanel-Anschluss X205 Anschluss für Memory Unit 1) Verwenden des Signals im Regelungsprogramm. Wenn Parameter 120.30 External charge enable den Wert Yes (Standardeinstellung) hat, reserviert das Regelungsprogramm diesen E/A-Anschluss für die externe Steuerung und die Überwachung der Ladeschaltung, und die Parameter 110.24 RO1 Quelle und 110.30 RO3 Quelle sind schreibgeschützt.

  • Seite 186: Steckplatz Für Sdhc-Speicherkarte

    186 Regelungseinheit (ZCU, BCU) Steckplatz für SDHC-Speicherkarte ￭ Die Regelungseinheit hat einen integrierten Datenspeicher, der Echtzeitdaten der Leistungsmodule speichert und für die Störungsbehebung und Analyse bereitstellt. Die Daten werden auf der SDHC-Speicherkarte gesichert und können vom ABB Servicepersonal analysiert werden.

  • Seite 187: Anschlussdaten

    Regelungseinheit (ZCU, BCU) 187 Anschlussdaten Der für alle Schraubklemmen geeignete Leiterquerschnitt (sowohl für Litzen als auch für massive Leiter) beträgt 0,5 … 2,5 mm (22…12 AWG). Das Anschlussraster beträgt 5 mm. Das maximale Anzugsmoment der Schraubklemmen beträgt: • 0,45 Nm (4 lbf·in) bei BCU-Regelungseinheiten •...
  • Seite 188 188 Regelungseinheit (ZCU, BCU) Analogeingänge AI1 und AI2 Stromeingang: -20…20 mA, R = 100 Ohm (XAI:4 … XAI:7). Spannungseingang: -10…10 V, R > 200 kOhm Auswahl des Differenzialeingänge, Gleichtakt ±30 V Strom-/Spannungseingangsmodus Aktualisierungsintervall pro Kanal: 0,25 ms durch Steckbrücken (ZCU) oder Hardwarefilterung: 0,25 ms Schalter (BCU) Auflösung: 11 Bit + Vorzeichenbit...

  • Seite 189: Bcu Isolations- Und Massediagramm

    Regelungseinheit (ZCU, BCU) 189 BCU Isolations- und Massediagramm ￭ XPOW +24VI +24VI +VREF -VREF AGND AI1+ AI1- AI2+ AI2- AGND AGND XD2D BGND SHIELD XRO1, XRO2, XRO3 XD24 +24VD DICOM +24VD DIOGND XDIO DIO1 DIO2 DIOGND DIOGND DIIL XSTO SGND XSTO OUT SGND SGND...

  • Seite 190: Zcu Isolations- Und Massediagramm

    190 Regelungseinheit (ZCU, BCU) **Die maximale Gleichtaktspannung zwischen jedem AI-Eingang und AGND beträgt +30 V ZCU Isolations- und Massediagramm ￭ XPOW +24VI +VREF -VREF AGND AI1+ AI1- Gleichtaktspannung zwischen AI2+ Kanälen ±30 V AI2- AGND AGND XD2D BGND XRO1, XRO2, XRO3 XD24 DIIL +24VD...

  • Seite 191: Sonstige Informationen

    Regelungseinheit (ZCU, BCU) 191 Sonstige Informationen Siehe BCU-02, BCU-12 and BCU-22 control units hardware manual (3AUA0000113605 [Englisch]).

  • Seite 193: Installations-Checkliste

    Installations-Checkliste 193 Installations-Checkliste Inhalt dieses Kapitels Dieses Kapitel enthält eine Checkliste für die mechanische und elektrische Montage des Frequenzumrichters. Checkliste Prüfen Sie die mechanische und elektrische Installation des Frequenzumrichters vor der Inbetriebnahme. Gehen Sie die Checkliste zusammen mit einer weiteren Person durch.
  • Seite 194 194 Installations-Checkliste Folgendes sicherstellen: Der Frequenzumrichterschrank wird am Boden und, falls aufgrund von Vibrationen usw. erforder- lich, auch oben an der Rückwand oder am Dach befestigt. Das Frequenzumrichtermodul ist ordnungsgemäß im Schrank montiert. Die Kühlluft kann ungehindert in den Frequenzumrichter hinein- und herausströmen. Ein Wieder- eintritt der warmen Abluft ist nicht möglich (Luftschottbleche sind montiert oder der Luftstrom wird mit einer anderen Lösung geleitet).
  • Seite 195 Installations-Checkliste 195 Folgendes sicherstellen: Wenn ein externer Bremswiderstand an den Frequenzumrichter angeschlossen ist: Das Bremswi- derstandskabel ist getrennt von anderen Kabeln verlegt. Die Steuerkabel sind an den richtigen Klemmen angeschlossen und die Klemmen sind ordnungs- gemäß festgezogen. Wenn ein Frequenzumrichter-Bypass verwendet wird: Das Netzschütz des Motors und das Fre- quenzumrichter-Ausgangsschütz sind entweder mechanisch und/oder elektrisch verriegelt, d.

  • Seite 197: Inbetriebnahme

    Inbetriebnahme Inhalt dieses Kapitels Dieses Kapitel beschreibt die Inbetriebnahme der IGBT-Einspeiseeinheit. Die Anleitung gilt für das Beispiel einer IGBT-Einspeiseeinheit mit ACS880-204 IGBT-Einspeisemodulen. Die Standard-Gerätebezeichnungen (falls vorhanden) sind in eckigen Klammern angegeben z. B. Hauptschütz [Q2]. Die gleichen Gerätebezeichnungen werden üblicherweise auch in den Schaltplänen verwendet. Sie beziehen sich auf den Schaltplan der Beispielinstallation von ABB.

  • Seite 198: Vorgehensweise Bei Der Inbetriebnahme

    198 Inbetriebnahme WARNUNG! Bevor Sie die Funktionen zur automatischen Fehlerquittierung oder dem automatischen Neustart des Frequenzumrichter-Regelungsprogramms aktivieren, stellen Sie sicher, dass keine Gefährdung auftreten kann. Diese Funktionen setzen den Frequenzumrichter automatisch zurück und setzen den Betrieb nach einer Störung oder Netzunterbrechung fort. Wenn diese Funktionen aktiviert sind, muss die Anlage gemäß...
  • Seite 199 Inbetriebnahme 199 Aufgaben Öffnen Sie den Trennschalter [Q3] des Ladestromkreises. Einspeiseeinheit mit Hauptleistungsschalter: Stellen Sie die Strom-Abschaltgrenzen des Leis- tungsschalters ein. Die Abschaltgrenzwerte sind vom Schalterhersteller auf Standardwerte voreingestellt .Die Standardgrenzen entsprechen nicht den Schutzanforderungen der Anwendung. Regeln für Grenzwerte siehe unten. Allgemeine Regel Die Selektivitätsbedingung muss erfüllt sein, d.h.
  • Seite 200 • Starten Sie die Regelungseinheit mit Parameter 196.08 Regelungseinheit booten neu. • Prüfen Sie die korrekte Einstellung des Spannungsbereichs, Parameter 195.01 Einspeisespan- nung. • Starten Sie die Regelungseinheit mit Parameter 196.08 Regelungseinheit booten neu. ACS880-204-… Baugröße Auswahl für Parameter 195.31 0210A-3+V992+C249...

  • Seite 201: Abschalten Der Einspeiseeinheit

    Inbetriebnahme 201 Aufgaben WARNUNG! Wenn der Frequenzumrichter mit einer Bremseinheit ausgestattet ist, stellen Sie sicher, dass Wechselrichter an den Zwischenkreis angeschlossen sind, bevor Sie das Hauptschütz [Q2] schließen. Als Faustregel gilt: Die Summenkapazität der angeschlossenen Wechsel- richter muss mindestens 50 % der Summenkapazität aller Wechselrichter betragen. Wenn beim Start nicht genügend kapazitive Last vorhanden ist, übersteigt die DC-Spannung die Überspannungsgrenze, was zu einem sofortigen Start der Bremseinheit führt.

  • Seite 203: Wartung

    Inhalt dieses Kapitels Dieses Kapitel beschreibt die Wartung des IGBT-Einspeisemoduls und die Interpretation seiner Fehlermeldungen. Die Informationen gelten für die ACS880-204 IGBT-Einspeisemodule und die Beispiele für den Einbau der Module in den Schrank. Hinweis: Die Anweisungen gelten nicht für alle Schrankausführungen, die möglich sind.

  • Seite 204: Empfohlene Wartungsintervalle Nach Inbetriebnahme

    204 Wartung Maßnahme Beschreibung Durchführung von Arbeiten vor Ort / nicht vor Ort (Inbetriebnahme, Tests, Messungen und andere Arbeiten) Austausch Empfohlene Wartungsintervalle nach Inbetriebnahme ￭ Jahre nach Inbetriebnahme Wartungsaufgabe/-bauteil … Lüfter Lüfter des Einspeisemoduls (Baugrößen R3i, R4i, R6i und R7i) Lüfter des Einspeisemoduls (Baugröße R8i, drehzahlgere- gelt)

  • Seite 205: Wartung Von Zeitglied Und Zähler

    Hinweis: • Die Wartungs- und Austauschintervalle basieren auf der Annahme, dass die Ausrüstung innerhalb der vorgeschriebenen Nenndaten und Umgebungsbedingungen betrieben wird. ABB empfiehlt jährliche Überprüfungen des Frequenzumrichters, um höchste Zuverlässigkeit und optimale Leistung zu gewährleisten. • Bei längerem Betrieb an der Grenze der spezifizierten maximalen Nenndaten oder Umgebungsgrenzwerte können für einige Komponenten kürzere Wartungsintervalle...

  • Seite 206: Schaltschrank

    206 Wartung Schaltschrank Den Innenraum des Schranks reinigen. ￭ WARNUNG! Befolgen Sie die Sicherheitsanweisungen für den Frequenzumrichter. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen. Elektrische Arbeiten dürfen nur von Fachpersonal durchgeführt werden. WARNUNG! Staubsauger mit antistatischem Rohr und Düse verwenden.

  • Seite 207: Reinigung Der Lufteinlassgitter In Schranktüren (Schutzarten Ip22 Und Ip42)

    Wartung 207 Reinigung der Lufteinlassgitter in Schranktüren (Schutzarten IP22 ￭ und IP42) Staubanhaftung dam Metallgitter des Lufteinlasses prüfen. Wenn der Staub nicht von außen mit einer kleinen Staubsaugerdüse durch die Gitteröffnungen entfernt werden kann, ist wie folgt vorzugehen: Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Elektrische Sicherheitsvorkehrungen (Seite 126) beschriebenen Schritte durch, bevor Sie mit...

  • Seite 208: Die Türeinlassfilter (Ip54) Austauschen

    208 Wartung Die Türeinlassfilter (IP54) austauschen ￭ Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Elektrische Sicherheitsvorkehrungen (Seite 126) beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen. Die Befestigungen oben am Gitter lösen. Das Gitter anheben und von der Tür abnehmen. Die Luftfiltermatte entfernen.

  • Seite 209: Leistungsanschlüsse

    Die Lebensdauer der Lüfter hängt von der Betriebszeit, der Umgebungstemperatur und der Staubkonzentration ab. Welches Signal die Laufzeit des Lüfters anzeigt, ist im Firmware-Handbuch angegeben. Das Laufzeitsignal nach dem Lüfteraustausch zurücksetzen. Ersatzlüfter sind bei ABB erhältlich. Es dürfen nur die von ABB spezifizierten Ersatzteile verwendet werden.

  • Seite 210: Lüfteraustausch Beim R3I Und R4I Modul

    210 Wartung Lüfteraustausch beim R3i und R4i Modul ￭ WARNUNG! Befolgen Sie die Sicherheitsanweisungen in ACS880 multidrives cabinets and modules safety instructions (3AUA0000102301 [Englisch]). Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen. Installation und Wartung dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

  • Seite 211: Lüfteraustausch Beim R6I Und R7I Modul

    Wartung 211 Lüfteraustausch beim R6i und R7i Modul ￭ Das Modul der Baugröße R6i hat einen Lüfter, das der Baugröße R7i hat zwei Lüfter. WARNUNG! Befolgen Sie die Sicherheitsanweisungen in ACS880 multidrives cabinets and modules safety instructions (3AUA0000102301 [Englisch]). Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen.

  • Seite 212: Lüfteraustausch Beim R8I Modul (Drehzahlgeregelte Ausführung)

    Der schwarze Stecker ist nur mit dem schwarzen Gegenstück kompatibel, der graue Stecker nur mit dem grauen Gegenstück. Wenn die Stecker nicht kompatibel sind, tauschen Sie den Stecker am Ende des Lüfterkabels aus. Verwenden Sie den Stecker des alten Lüfters oder bestellen Sie einen passenden Stecker bei ABB.

  • Seite 213: Lüfteraustausch Beim R8I Modul (Ausführung Mit Ein/Aus-Steuerung)

    Wartung 213 Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Elektrische Sicherheitsvorkehrungen (Seite 126) beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen. Öffnen Sie die Tür des Schaltschranks. Die Verkleidung (falls vorhanden) vor dem Lüfter entfernen. Drehen Sie die Schrauben der Modul-Frontplatte heraus. Heben Sie die Frontplatte etwas an, um sie zu lockern.
  • Seite 214 Sie den Stecker am Ende des Lüfterkabels aus. Verwenden Sie den Stecker des alten Lüfters oder bestellen Sie einen passenden Stecker bei ABB. Siehe Connector replacement guide for ACS880-x04 R8i/D8T, BLCL-2X, BL-2X and BLHF DOL fan (3AXD50001059903 [Englisch]).
  • Seite 215 Wartung 215...

  • Seite 216: Austausch Des Lüfters Für Das Elektronikkartenfach

    216 Wartung Austausch des Lüfters für das Elektronikkartenfach ￭ Module der Baugröße R8i sind mit einem Lüfter ausgestattet, der Luft durch das Leiterplattenfach bläst. Der Lüfter ist von der Vorderseite des Moduls zugänglich. WARNUNG! Befolgen Sie die Sicherheitsanweisungen für den Frequenzumrichter. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen.
  • Seite 217 Wartung 217 Den Lüfter so auf die Gewindebolzen am Lüfterhalter setzen, dass die Luft nach oben in Richtung Lüfterhalter strömt. Die vier zuvor entfernten Muttern montieren und festziehen. 10. Das Lüfterkabel anschließen. 11. Den Lüfterhalter ausrichten und in das Modul drücken. 12.

  • Seite 218: Lüfteraustausch Beim Lcl-Filter (Filter Für Die Baugrößen R3I Und R4I)

    218 Wartung Lüfteraustausch beim LCL-Filter (Filter für die Baugrößen R3i und R4i) ￭ WARNUNG! Lesen Sie die Sicherheitsvorschriften im Handbuch Multidrive-Frequenzumrichter-Schrankgeräte und Multidrive-Frequenzumrichtermodule Sicherheitsvorschriften (3AUA0000122376 [Deutsch]). Die Nichtbeachtung der Anweisungen kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen.

  • Seite 219: Austausch Des Lcl-Filter-Lüfters (Blcl-0X-X Und Blcl-1X-X)

    Sie den Stecker am Ende des Lüfterkabels aus. Verwenden Sie den Stecker des alten Lüfters oder bestellen Sie einen passenden Stecker bei ABB. Siehe +V112 connector replacement guide for ACS880 BLCL-1X and BL-1X fan kit change, connector X55 (3AXD50001065140 [Englisch]).
  • Seite 220 220 Wartung...

  • Seite 221: Austausch Des Lüfters Für Den Lcl-Filter (Blcl-2X-X)

    Sie den Stecker am Ende des Lüfterkabels aus. Verwenden Sie den Stecker des alten Lüfters oder bestellen Sie einen passenden Stecker bei ABB. Siehe +V112 connector replacement guide for ACS880-x04 R8i/D8T, BLCL-2X, BL-2X and BLHF DOL fan (3AXD50001059903 [Englisch]).

  • Seite 222: Austausch Der Schranklüfter

    222 Wartung Austausch der Schranklüfter ￭ Schaltschränke mit Luftauslass-Montagesätzen von ABB WARNUNG! Befolgen Sie die Sicherheitsanweisungen in ACS880 multidrives cabinets and modules safety instructions (3AUA0000102301 [Englisch]). Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen.

  • Seite 223: Igbt-Einspeisemodul

    Wartung 223 IGBT-Einspeisemodul Reinigung des Kühlkörpers ￭ Die Rippen des Frequenzumrichtermodul-Kühlkörpers nehmen Staub aus der Kühlluft auf. Der Frequenzumrichter kann sich unzulässig erwärmen und Stör- und Warnmeldungen erzeugen, wenn die Kühlkörper nicht regelmäßig gereinigt werden. Falls erforderlich, den Kühlkörper wie folgt reinigen. WARNUNG! Verwenden Sie die benötigte persönliche Schutzausrüstung.

  • Seite 224: Austausch Des R6I Und R7I Moduls

    12. Ziehen Sie das Modul weit genug heraus, um eine Hebekette in den Kettenöffnungen auf der Oberseite des Moduls zu befestigen. Eine Hubeinrichtung für das R6i Modul ist bei ABB erhältlich (Bestellnummer: 3AXD50000196661, Bestellnummer der Anleitung : 3AXD50000210268). Ziehen Sie das Modul heraus.
  • Seite 225 Wartung 225...
  • Seite 226 226 Wartung...

  • Seite 227: Austausch Des R8I Moduls

    Wartung 227 Austausch des R8i Moduls ￭ WARNUNG! Befolgen Sie die Sicherheitsanweisungen in ACS880 multidrives cabinets and modules safety instructions (3AUA0000102301 [Englisch]). Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen. Installation und Wartung dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
  • Seite 228 228 Wartung WARNUNG! • Verwenden Sie die Modulrampe nicht, wenn der Sockel des Frequenzumrichterschranks die maximal zulässige Höhe überschreitet. • Sichern Sie die Auszieh-/Installationsrampe sorgfältig. • Schieben Sie das Modul vorsichtig in den Schrank hinein und ziehen Sie es ebenso vorsichtig heraus. Lassen Sie sich hierbei von einer weiteren Person helfen.
  • Seite 229 Gegenstück kompatibel, der graue Stecker nur mit dem grauen Gegenstück. Wenn die Stecker nicht kompatibel sind, tauschen Sie den Stecker am neuen Modul aus. Verwenden Sie den Stecker des alten Moduls oder bestellen Sie einen passenden Stecker bei ABB. Siehe +V112 connector replacement guide for ACS880-x04 R8i/D8T/D7T module change (3AXD50001060015 [Englisch]).
  • Seite 230 230 Wartung...

  • Seite 231: Lcl-Filter

    Wartung 231 LCL-Filter Austausch des LCL-Filters (Baugröße R6i und R7i) ￭ WARNUNG! Lesen Sie die Sicherheitsvorschriften im Handbuch Multidrive-Frequenzumrichter-Schrankgeräte und Multidrive-Frequenzumrichtermodule Sicherheitsvorschriften (3AUA0000122376 [Deutsch]). Die Nichtbeachtung der Anweisungen kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen.
  • Seite 232 232 Wartung WARNUNG! • Verwenden Sie die Modulrampe nicht, wenn der Sockel des Frequenzumrichterschranks die maximal zulässige Höhe überschreitet. • Sichern Sie die Auszieh-/Installationsrampe sorgfältig. • Schieben Sie das Modul vorsichtig in den Schrank hinein und ziehen Sie es ebenso vorsichtig heraus. Lassen Sie sich hierbei von einer weiteren Person helfen.
  • Seite 233 Wartung 233 Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Elektrische Sicherheitsvorkehrungen (Seite 126) beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen. Öffnen Sie die Tür des Schaltschranks. Die Abdeckungen (sofern vorhanden) entfernen. Den Signalkabelstecker auf der Oberseite des LCL- Filtermoduls abklemmen. Die fünf Schrauben im oberen Teil des LCL-Filtermoduls entfernen.
  • Seite 234 234 Wartung...
  • Seite 235 Wartung 235...

  • Seite 236: Austausch Des Lcl-Filters (Baugröße R8I)

    236 Wartung Austausch des LCL-Filters (Baugröße R8i) ￭ WARNUNG! Lesen Sie die Sicherheitsvorschriften im Handbuch Multidrive-Frequenzumrichter-Schrankgeräte und Multidrive-Frequenzumrichtermodule Sicherheitsvorschriften (3AUA0000122376 [Deutsch]). Die Nichtbeachtung der Anweisungen kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen.
  • Seite 237 Wartung 237 WARNUNG! • Verwenden Sie die Modulrampe nicht, wenn der Sockel des Frequenzumrichterschranks die maximal zulässige Höhe überschreitet. • Sichern Sie die Auszieh-/Installationsrampe sorgfältig. • Schieben Sie das Modul vorsichtig in den Schrank hinein und ziehen Sie es ebenso vorsichtig heraus. Lassen Sie sich hierbei von einer weiteren Person helfen.
  • Seite 238 Stecker nur mit dem grauen Gegenstück. Wenn die Stecker nicht kompatibel sind, tauschen Sie den Stecker am neuen Modul aus. Verwenden Sie den Stecker des alten Moduls oder bestellen Sie einen passenden Stecker bei ABB. Bezüglich BLCL-0x-x und BLCL-1x-x siehe Auxiliary power supply for BLCL-1…, BLCL-0…,...
  • Seite 239 Wartung 239...

  • Seite 240: Kondensatoren

    Einem Kondensatorausfall folgt gewöhnlich ein Schaden an der Einheit und das Auslösen der Eingangskabel-Sicherung oder eine Störungsabschaltung. Falls Sie der Meinung sind, dass Kondensatoren im Frequenzumrichter beschädigt sind, wenden Sie sich an ABB. Kondensatoren formieren ￭ Die Kondensatoren müssen formiert werden, wenn der Frequenzumrichter für mehr als ein Jahr nicht eingeschaltet war (gelagert oder nicht genutzt).

  • Seite 241: Austausch Des Lcl-Filterkondensators (Baugrößen R3I Und R4I)

    Wartung 241 Austausch des LCL-Filterkondensators (Baugrößen R3i und R4i) ￭ WARNUNG! Lesen Sie die Sicherheitsvorschriften im Handbuch Multidrive-Frequenzumrichter-Schrankgeräte und Multidrive-Frequenzumrichtermodule Sicherheitsvorschriften (3AUA0000122376 [Deutsch]). Die Nichtbeachtung der Anweisungen kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Elektrische Sicherheitsvorkehrungen (Seite 126)
  • Seite 242 242 Wartung...

  • Seite 243: Austausch Des Lcl-Filterkondensators (Baugröße R6I Und R7I)

    Wartung 243 Austausch des LCL-Filterkondensators (Baugröße R6i und R7i) ￭ Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Elektrische Sicherheitsvorkehrungen (Seite 126) beschriebenen Schritte aus, bevor Sie mit den Arbeiten beginnen. Führen Sie die Schritte 1-8 zum Austausch des LCL-Filters (Baugröße R6i und R7i) (Seite 231) aus, um die BLCL herausziehen zu können.

  • Seite 244: Regelungseinheiten

    244 Wartung Regelungseinheiten Regelungseinheiten des Typs UCU ￭ Bei ACS880 Frequenzumrichtern werden verschiedene Varianten der UCU Regelungseinheit verwendet: UCU-22…24. Sie unterscheiden sich in der Anzahl der Umrichtermodul-Anschlüsse, sind aber ansonsten identisch. Die UCU-Typen sind austauschbar, sofern die Anzahl der Anschlüsse ausreichend ist. Zum Beispiel kann die UCU-24 als direkte Austauscheinheit für die UCU-22 und UCU-23 verwendet werden.

  • Seite 245: Austausch Der Batterie Der Ucu-Regelungseinheit

    Wartung 245 Austausch der Batterie der UCU-Regelungseinheit ￭ WARNUNG! Befolgen Sie die Sicherheitsanweisungen für den Frequenzumrichter. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen. Elektrische Arbeiten dürfen nur von Fachpersonal durchgeführt werden. Die Batterie der Echtzeituhr muss ausgetauscht werden, wenn die LED BAT beim Einschalten der Regelungseinheit nicht aufleuchtet.

  • Seite 246: Typen Der Regelungseinheit Bcu

    246 Wartung Stoppen Sie den Frequenzumrichter und führen Sie im Abschnitt Elektrische Sicherheitsvorkehrungen des Hardware-Handbuchs beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen. Die UMU-01 Memory Unit aus der Regelungseinheit entfernen. Öffnen Sie den Deckel des Speicherkartenfachs in der Memory Unit. Drücken Sie auf die Karte, um diese zu entfernen.

  • Seite 247: Austausch Der Batterie Der Bcu-Regelungseinheit

    Wartung 247 Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Elektrische Sicherheitsvorkehrungen (Seite 126) beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen. Stellen Sie sicher, dass die Regelungseinheit nicht mit Spannung versorgt wird. Lösen Sie die Befestigungsschraube und ziehen Sie die Memory Unit heraus. Installieren Sie eine neue Memory Unit in umgekehrter Reihenfolge.

  • Seite 248: Bedienpanel

    248 Wartung Ggf. die Echtzeituhr einstellen. Die alte Batterie entsprechend den örtlichen Entsorgungsvorschriften oder den geltenden Gesetzen entsorgen. Bedienpanel Siehe ACS-AP-I, -S, -W Assistant control panels user’s manual (3AUA0000085685 [Englisch]). Siehe ACS-BP-S basic control panels user’s manual (3AXD50000032527 [Englisch]). LEDs und andere Statusanzeigen Vom Regelungsprogramm gemeldete Warnungen und Störungen werden auf dem Bedienpanel oder dem PC-Tool Drive composer angezeigt.

  • Seite 249: Leds Auf Dem R8I Modul

    Wartung 249 Verwendete Hard- Bedeutung ware Bedienpanel Grüne Daueranzei- Die Einheit arbeitet normal. Grüne Flackeranzei- Daten werden zwischen PC und Einheit über den USB-An- schluss des Bedienpanels übertragen. Grün blinkend Aktive Warnung in der Einheit. Rote Daueranzeige Aktive Störmeldung in der Einheit. Rot blinkend Eine anstehende Störung erfordert Stopp und Neustart des Antriebs/Frequenzumrichters/Wechselrichters.

  • Seite 250: Start Des Betriebs Mit Reduzierter Leistung

    Arbeiten beginnen. Wenn die Regelungseinheit von einem gestörten Modul versorgt wird, muss die Regelungseinheit an eine andere 24 V DC Spannungsversorgung angeschlossen werden. ABB empfiehlt für Einspeise-/ Wechselrichtereinheiten, die aus parallel geschalteten Modulen bestehen, dringend die Verwendung einer externen Spannungsversorgung.

  • Seite 251: Komponenten Der Funktionalen Sicherheit

    Leiterplatten und andere Komponenten wie Relais verfügen. Beachten Sie, dass eventuell einige Komponenten bereits früher erneuert worden sein können, wodurch ihre Lebensdauer neu beginnt. Die verbleibende Lebensdauer der gesamten Schaltung wird jedoch durch seine älteste Komponente bestimmt. Weitere Informationen erhalten Sie von Ihrer ABB Service-Vertretung.

  • Seite 253: Bestellangaben

    Kontaktieren Sie ggf. Ihre ABB-Vertretung. Hinweis: • In diesem Kapitel wird nur das bei ABB erhältliche Montagezubehör genannt. Alle weiteren Teile müssen von anderen Lieferanten (wie Rittal) bezogen werden. Die Installationsanleitungen zu den einzelnen Zubehörsätzen sind verfügbar unter https://sites-apps.abb.com/sites/lvacdrivesengineeringsupport/content. Wenden Sie sich im Hinblick auf den Zugang an ihre ABB-Niederlassung.

  • Seite 254: Montagesatz-Code

    254 Bestellangaben Montagesatz-Code Die in diesem Kapitel verwendeten Montagesatzcodes sind, wie folgt, aufgebaut: Das Format der Montagesatznummern ist x-w-s-yyy(-VX) zum Beispiel L-6-8-401, wobei: • x = Kühlverfahren • A = luftgekühlt (manche dieser Montagesätze werden auch bei flüssigkeitsgekühlten Frequenzumrichtern eingesetzt) •...
  • Seite 255 Bestellangaben 255 • 300…399 = Montagesätze für den Moduleinbau, zum Beispiel mechanische Halterungen 300…330 Montagesätze für die Modulbefestigung, mechanische Basisbefestigung 350…379 Abdeckungs-Montagesätze • 400…499 = Andere Montagesätze 400…419 Lüfter-Montagesätze 420…439 Luftführungen 440…459 Kühlkreis-Montagesätze • VX = Montagesatz speziell für das Rittal VX25 Schranksystem. Zahlreiche Montagesätze ohne diese Bezeichnung werden auch für das VX25 System verwendet.

  • Seite 256: Baugrößen R3I Und R4I

    Verwendete Module Baugrö- Anz. Bestellnummer Inhalt ße (Optionen siehe unten) = 400 V (Bereich 380 … 415 V): • IGBT-Einspeisemodul mit Regelungseinheit ZCU ACS880-204-003A6-3 ACS880-104-0035A-3+N2200 (der Modullüfter hat eine ACS880-204-0050A-3 ACS880-104-0050A-3+N2200 interne Spannungsversor- gung) ACS880-204-0093A-3 ACS880-104-0094A-3+N2200 • Memory Unit ZMU mit = 500 V (Bereich 380 …...

  • Seite 257: Lcl-Filter

    Bestellangaben 257 LCL-Filter ￭ Das LCL-Filtermodul muss separat bestellt werden. Typ der IGBT-Einspeiseein- Baugrö- LCL-Filter heit ße Anz. Bestellnummer Inhalt ACS880-204-... = 400 V (Bereich 380 … 415 V): • WFU-xx Filter- modul 0035A-3 WFU-11 3AUA0000066536 0050A-3 WFU-21 3AUA0000049814 0093A-3 WFU-22 3AUA0000049812 = 500 V (Bereich 380 …...
  • Seite 258 258 Bestellangaben enthält das Handbuch ACS-AP-I, -S, -W and ACH-AP-H, -W Assistant control panels user’s manual (3AUA0000085685 [Englisch]). Beschreibung Bestellnummer Abbildung ACS-AP-W Bedienpanel mit Bluetooth 3AXD50000025965 DPMP-01 Türmontagesatz (IP55) 3AUA0000108878 DPMP-02 Türmontagesatz (IP65) 3AXD50000009374 RJ45 Weitere Informationen zu den Türmontagesätzen wie z. B. dem Inhalt finden Sie in den Montagehandbüchern.

  • Seite 259: Zubehör Und Werkzeuge Für Die Mechanische Installation

    Bestellangaben 259 • DPMP-01 mounting platform for control panels installation guide (3AUA0000100140 [Englisch]) • DPMP-02/03 mounting platform for control panels installations guide (3AUA0000136205 [Englisch]). Zubehör und Werkzeuge für die mechanische Installation ￭ Luftführungs-Montagesätze für LCL-Filtermodule Luftführungs-Montagesätze werden oben auf den Modulen zur Führung der Kühlluft verwendet.

  • Seite 260: Luftleitblech-Montagesätze Für Igbt-Einspeisemodule

    260 Bestellangaben Luftleitblech-Montagesätze für IGBT-Einspeisemodule ACS880- Anz. Bestellnummer Montagesatznummer Abbildung 204-… = 400 V (Bereich 380 … 415 V): 0035A-3 3AUA0000114404 A-468-3-424 0050A-3 3AUA0000114404 A-468-3-424 0093A-3 3AUA0000114405 A-468-4-425 = 500 V (Bereich 380 … 500 V): 0029A-5 3AUA0000114404 A-468-3-424 0041A-5 3AUA0000114404 A-468-3-424 0077A-5...

  • Seite 261: Komponenten Auf Der Ac-Seite 006A6

    Anz. Bestellnummer Abbildung IGBT supply LCL filter Adapter Ordering code Illustration ACS880-204-… module type type type ACS880-204-... = 400 V (Bereich 380 … 415 V): = 400 V (Range 380 … 415 V) WBCA-xx bottom connection adapters 008A0-3 WFU-01...

  • Seite 262: Sicherungsunterteile Für Ac-Sicherungen (Ul, Csa)

    Bestell- 204-… Daten Bestellnummer Daten nummer = 400 V (Bereich 380 … 415 V): 63 A, 690 V, 50 A, 600 V, Von ABB nicht 0035A-3 170M1565D 09838775 DFJ-50 gR, Größe Klasse J lieferbar 80 A, 690 V, 70 A, 600 V,...
  • Seite 263 RFI-Filter (IEC, UL, CSA) ACS880-204-… Daten Anz. Bestellnummer = 400 V (Bereich 380 … 415 V): SCHAFFNER FN RFI-Filter sind nicht bei ABB 0035A-3 50 A (50 °C) 520 V AC 3120H-50-53 erhältlich. Sie müssen vom Kunden beschafft werden. SCHAFFNER FN 0050A-3 80 A (50 °C) 520 V AC...

  • Seite 264: Netzschütze

    Die Hauptstromleitung ist mit Hauptschützen [Q2] ausgestattet. Schütze werden für die Ein/Aus-Steuerung der Haupt-AC-Eingangsleistung verwendet. Die Schütze sind sowohl für IEC- als auch für UL/CSA-Installationen geeignet. Netzschütz (IEC, UL, CSA) ACS880-204-… Anz. Bestellnummer Daten = 400 V (Bereich 380 … 415 V):...

  • Seite 265: Sicherungsunterteile Für Dc-Sicherungen (Iec, Ul, Csa)

    Bestellangaben 265 DC-Sicherungen DC-Sicherungen schützen das Modul und den DC-Zwischenkreis des Frequenzumrichters vor Kurzschluss. ACS880-204-… Sicherung (IEC, UL, CSA) Anz. Daten Bestellnummer = 400 V (Bereich 380 … 415 V): 0035A-3 6.921 CP URQ 27x60/63 63 A, 690 V 3AXD50000000211 0050A-3 6.921 CP URQ...

  • Seite 266: Baugrößen R6I Und R7I

    IGBT-Einspeiseeinheit Verwendete Module Baugrö- Bestellnummer Anz. Inhalt ße (Optionen siehe unten) = 400 V (Bereich 380 …415 V): ACS880-104-0250A-3 ACS880-204-0210A-3 +C249+V992 ACS880-104-0350A-3 ACS880-204-0270A-3 +C249+V992 = 500 V (Bereich 380…500 V): IGBT-Einspeisemodul, aktuelle Hardware-Version. Schnittstel- ACS880-104-0240A-5 ACS880-204-0210A-5 le zum Anschluss der externen +C249+V992 Regelungseinheit.

  • Seite 267: Lüfter Des Lcl-Filtermoduls (230 V Lüftereinspeisung)

    Direktanschluss-Lüfter für eine einphasige 230 V oder 115 V Einspeisung. Lüfter des LCL-Filtermoduls (230 V Lüftereinspeisung) Typ der IGBT-Ein- LCL-Filter Bau- speiseeinheit größe Anz. Bestellnummer Inhalt ACS880-204-... = 400 V (Bereich 380 …415 V): 0210A-3 BLCL-05-5+C188 3AXD50000863044 0270A-3 BLCL-05-5+C188 3AXD50000863044 = 500 V (Bereich 380…500 V): LCL-Filter mit Direk- tanschluss-Lüfter...
  • Seite 268 268 Bestellangaben enthält das Handbuch ACS-AP-I, -S, -W and ACH-AP-H, -W Assistant control panels user’s manual (3AUA0000085685 [Englisch]). Beschreibung Bestellnummer Abbildung ACS-AP-W Bedienpanel mit Bluetooth 3AXD50000025965 DPMP-01 Türmontagesatz (IP55) 3AUA0000108878 DPMP-02 Türmontagesatz (IP65) 3AXD50000009374 RJ45 Weitere Informationen zu den Türmontagesätzen wie z. B. dem Inhalt finden Sie in den Montagehandbüchern.
  • Seite 269 Technische Daten (Seite 337). Regelungseinheit (BCU) Pro Einspeiseeinheit ist eine BCU-Regelungseinheit erforderlich. Typ der IGBT-Einspeiseein- heit Bestellnummer ACS880-204-… R6i, R7i BCU-02 ISU KIT 3ADX50000002937 Das Paket mit der BCU Regelungseinheit beinhaltet: • Regelungseinheit BCU • Memory Unit ZMU-02 mit Regelungsprogramm für die IGBT-Einspeiseeinheit...
  • Seite 270 270 Bestellangaben LWL-Kabel Ein Lichtwellenleiterpaar ist für den Anschluss der Regelungseinheit an das Modul erforderlich. Wählen Sie einen Montagesatz mit geeigneter Länge. (Bei dem in diesem Handbuch dargestellten mechanischen Aufbau reicht ein Satz mit 2 Meter langen Kabeln aus.) Die folgenden Kabelsätze, die jeweils aus einem Kabelpaar bestehen, sind erhältlich.

  • Seite 271: Zubehör Und Werkzeuge Für Die Mechanische Installation

    Bestellangaben 271 Zubehör und Werkzeuge für die mechanische Installation ￭ Installationsteile des Moduls Zu den Installationsteilen des Moduls gehören zum Beispiel die oberen und unteren Halterungen sowie die Luftschottbleche des Einspeisemoduls. Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer R6i/R7i; 600 mm 3AXD50000645664 A-6-67-311-VX Rittal VX25...
  • Seite 272 272 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer R6i/R7i; 3AXD50000695614 A-6-67-364-VX 600 mm VX25 Bestellnummer der Anleitung: 3AXD50000955619 Abdeck-/Trennbleche Die in diesem Montagesatz enthaltenen Abdeckungen bieten bei geöffneten Schranktüren einen Berührungsschutz gemäß IP20. Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer R6i/R7i;...

  • Seite 273: Hebevorrichtung

    Die Spannungsversorgung einer Maschine muss mit einem Netztrennschalter (IEC/EN60204-1) wie z. B. einem Netztrennschalter oder Leistungsschalter versehen werden. In diesem Abschnitt sind geeignete Netztrennschalter aufgelistet. Haupttrennschalter (IEC) Typ der Einheit Baugrö- Bestellnummer Anz. ACS880-204-... ße Daten Schaltermontagesatz, Beliebig R6i/R7i 50 kA, 690V, 400A 3AXD50000002801 OS-Typ IEC 400 D03 ACS880-204-...
  • Seite 274 300A, 0170A-7 1×R7i 170M3817D 68316049 DFJ-300 3AUA0000073035 690V 600V Sicherungen für AC-Stromschienen Sicherung (UL) ACS880-204-…+V992 Baugröße Anz. Daten Bestellnummer = 400 V (Bereich 380 … 415 V): 400 A, 700 V, Größe 0210A-3 170M4412 3AXD50000000238 450 A, 700 V, Größe...
  • Seite 275 EMV/RFI-Filter RFI-Filter werden zur Verbesserung der EMV-Charakteristik der Einheit und Erfüllung der Anforderungen der Kategorie C2 verwendet. Siehe ACS880 multidrives cabinets and modules electrical planning instructions (3AUA0000102324 [Englisch]). ACS880-204-... RFI-Filter Baugröße Daten Anz. Bestellnummer = 400 V (Bereich 380 … 415 V):...

  • Seite 276: Lade-Montagesätze

    DC-Zwischenkreises (einschließlich der DC-Kapazität des IGBT-Einspeise- und des Wechselrichtermoduls) diese Grenzwerte ( C ) überschreitet, müssen die Komponenten neu bemessen werden. Wenden Sie sich an Ihre ABB-Vertretung bezüglich weiterer Informationen. Die Kapazität der IGBT-Einspeisemodultypen und der Wechselrichtermodultypen ist in den jeweiligen Tabellen der technischen Daten angegeben.
  • Seite 277 Welle OXP6X360 • Griff OHB65J6 mit EIN/AUS-Anzeige Empfohlene Mindestkabelgrößen für Lademontagesätze: • Wenden Sie sich an ABB. Verstärkte Leiterisolation Weitere Informationen zu den Ladekomponenten finden Sie in den technischen Daten. AC-Stromschienen Diese Montagesätze beinhalten die AC-Stromschienen von den Kabelanschlüssen (über den Hauptschalter und den LCL-Filter) zum Einspeisemodul.
  • Seite 278 278 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer R6i/R7i; 600 mm 3AXD50000652525 A-6-67-152-VX VX25 Bestellnummer der Anleitung: 3AXD50000650156 R6i/R7i; 600 mm 3AXD50000648337 A-6-67-106-VX VX25 Bestellnummer der Anleitung: 3AXD50000648436 R6i/R7i; 600 mm 3AXD50001029036 A-6-67-120-VX VX25 (UL) Bestellnummer der Anleitung: 3AXD50001029043 R6i/R7i;...
  • Seite 279 Bestellangaben 279 Kontaktapparat Montagesatz- Verwendet mit Anz. Bestellnummer Abbildung nummer 1 pro Alle Schaltschranktypen 3AUA0000119227 A-468-8-100 Modul Bestellnummer der Anleitung: 3AUA0000118667 Komponenten auf der DC-Seite ￭ Montageteile für den DC-Zwischenkreis (für Rittal VX25 Schaltschränke) Die Winkel in diesem Montagesatz dienen als Montagebasis der Stromschienen-Halterung des Rittal Flat-PLS DC-Bus und sorgen für eine korrekte Platzierung und Ausrichtung in der Schaltschrankreihe.
  • Seite 280 280 Bestellangaben Stromschienen vom Einspeisemodul zur DC-Stromschiene Diese Montagesätze beinhalten die DC-Stromschienen vom Einspeisemodul zum DC-Bus einschließlich Halterungen für die Gleichtaktfilter (CMF) (Ringkerne). Ein IGBT-Einspeisemodul benötigt einen Gleichtaktfilter. Für zwei oder vier Ringkerne gibt es alternative Montagesätze. Beachten Sie, dass die Ringkerne nicht im Montagesatz enthalten sind. Montagesatz- Verwendung bei…...
  • Seite 281 * Für EMV-Kategorie C2 bei R6i, R7i oder 1×R8i, 4 Stück. Standardmäßig 2 Stück pro Modul. DC-Sicherungen DC-Sicherungen schützen das Modul und den DC-Zwischenkreis des Frequenzumrichters vor Kurzschluss. Sicherung (IEC) ACS880-204-…+V992 Anz. Daten Bestellnummer = 400 V (Bereich 380 … 415 V): 0210A-3 170M4413 450 A, 690 V, Größe 1...

  • Seite 282: Baugrößen R8I Und Parallelschaltung Nxr8I

    IGBT-Einspeiseeinheit Verwendete Module Baugrö- Anz. Bestellnummer Inhalt ße (siehe folgende Optionen) = 400 V (Bereich 380 … 415 V): • IGBT-Einspeise- modul(e) (Bau- ACS880-204-0420A-3 ACS880-104-0470A-3+E205+V112 größe R8i) mit ACS880-204-0580A-3 ACS880-104-0640A-3+E205+V112 drehzahlgeregel- tem/n Lüfter(n) ACS880-204-0810A-3 ACS880-104-0900A-3+E205+V112 • +E205: (interne ACS880-204-1130A-3 2×R8i...
  • Seite 283 Bestellangaben 283 Format der Bestellnummer Optionscodes [Modultyp] + Code ["+"-Code] … +C132: Marine-Typzulassung. Siehe hierzu ACS880 +C132 ma- rine type-approved drive modules and module packages sup- Zum Beispiel plement (3AXD50000037752 [Englisch]). ACS880-104-0470A-3 +E205 +C188 +C183: auf dem Modulsockel montiertes Heizelement +V112 +C188: Lüfter mit Ein/Aus-Steuerung +E205: Interne dU/dt-Filter (wenn das Modul als IGBT-Einspei-...
  • Seite 284 LCL-Filter (+C183+C188) ￭ LCL-Filtermodule müssen separat bestellt werden. LCL-Filter Typ der IGBT-Ein- Bau- speiseeinheit größe Anz. Bestellnummer Inhalt ACS880-204-… ACS880-BLCL-… = 400 V (Bereich 380 … 415 V): • +C183: Internes Heizele- ment 0420A-3 1×R8i 13-5+C183+C188+V112+V991 3AXD50000986323 • +C188: Lüfter mit 0580A-3 1×R8i...
  • Seite 285 LCL-Filter (+C183+C188 und +G304 oder +G427) ￭ LCL-Filtermodule müssen separat bestellt werden. LCL-Filter Typ der IGBT- Bau- Einspeiseeinheit größe Anz. Bestellnummer Inhalt ACS880-204-… ACS880-BLCL-… = 400 V (Bereich 380 … 415 V): • +C183: Internes Heizele- ment 0420A-3 1×R8i 13-5+C183+C188+G304+V112+V991 3AXD50000985104 •...

  • Seite 286: Bedienpanel

    286 Bestellangaben EMV/RFI-Filter ￭ RFI-Filter werden zur Verbesserung der EMV-Charakteristik der Einheit und Erfüllung der Anforderungen der Kategorie C2 verwendet. Siehe ACS880 multidrives cabinets and modules electrical planning instructions (3AUA0000102324 [Englisch]). RFI-Filter Montagesatz für Ringkerne ACS880- 204-... Daten Anz. Bestellnummer Anz.
  • Seite 287 Bestellangaben 287 enthält das Handbuch ACS-AP-I, -S, -W and ACH-AP-H, -W Assistant control panels user’s manual (3AUA0000085685 [Englisch]). Beschreibung Bestellnummer Abbildung ACS-AP-W Bedienpanel mit Bluetooth 3AXD50000025965 DPMP-01 Türmontagesatz (IP55) 3AUA0000108878 DPMP-02 Türmontagesatz (IP65) 3AXD50000009374 RJ45 Weitere Informationen zu den Türmontagesätzen wie z. B. dem Inhalt finden Sie in den Montagehandbüchern.
  • Seite 288 288 Bestellangaben • DPMP-01 mounting platform for control panels installation guide (3AUA0000100140 [Englisch]) • DPMP-02/03 mounting platform for control panels installations guide (3AUA0000136205 [Englisch]). Steuerungs- und Regelungselektronik ￭ Die Verkabelung der Elektronik außerhalb des Moduls muss vom Kunden vorgenommen werden. Die Stromaufnahme der Hauptkomponenten im Hilfsstromkreis ist in den technischen Daten angegeben.

  • Seite 289: Regelungseinheit (Bcu)

    Bestellangaben 289 Regelungseinheit (BCU) Die IGBT-Einspeiseeinheit muss mit einer Regelungseinheit (und einer Memory Unit) ausgestattet werden. Die Lieferung beinhaltet die Regelungseinheit. Bestellnummer = 400 V (Bereich 380 … 415 V): 0420A-3 0580A-3 BCU-02 ISU KIT 3AXD50000002937 0810A-3 1130A-3 BCU-02 ISU KIT, wenn die BAMU Hilfsmesseinheit nicht verwendet 1330A-3 3AXD50000002937...

  • Seite 290: Regelungseinheit (Ucu)

    290 Bestellangaben Regelungseinheit (UCU) Die IGBT-Einspeiseeinheit muss mit einer Regelungseinheit (und einer Memory Unit) ausgestattet werden. Die Lieferung beinhaltet die Regelungseinheit. Typ der Regelungseinheit Bestellnummer = 400 V (Bereich 380 … 415 V): 0420A-3 0580A-3 UCU-22 ACS880UCU-204-22-0 0810A-3 1130A-3 UCU-22, wenn die BAMU Hilfsmess- einheit nicht verwendet wird ACS880UCU-204-22-0 1330A-3...

  • Seite 291: Lwl-Kabel

    Bestellangaben 291 Das folgende Optionsmodul muss auf der Regelungseinheit installiert und separat bestellt werden, wenn eine Kommunikation zwischen der Einspeise- und der Frequenzumrichtereinheit erforderlich ist: • Optionales RDCO-04C DDCS-Kommunikationsmodul (Bestellnummer: 3AXD50000868056). LWL-Kabel Die LWL-Kabel werden für Einspeisemodule und LCL-Filter benötigt. Sie benötigen pro Modul ein Kabelpaar (Montagesatz).

  • Seite 292: Stecker Des Steuerstromkreises

    292 Bestellangaben Stecker des Steuerstromkreises Der Stecker X50 für den Steuerstromkreis ist nicht im Modul-Montagesatz enthalten, sondern muss von Ihnen separat bestellt werden: Hinweis: Stecker für X51, X52 und X53 sind im Modulpaket enthalten. Anschluss Daten Anz. Bestellnummer Abbildung 7.62HP/09/180FC SN BK BX LRP X50 für R8i Module 9-polig (Buch-...

  • Seite 293: Zubehör Und Werkzeuge Für Die Mechanische Installation

    Bestellangaben 293 Zubehör und Werkzeuge für die mechanische Installation ￭ Installationsteile des Moduls Zu den Installationsteilen des Moduls gehören zum Beispiel die oberen und unteren Halterungen sowie die Luftschottbleche des Einspeisemoduls und des LCL-Filtermoduls. Verwendung Montagesatz- Anz. Bestellnummer Abbildung bei… nummer 1×R8i;...
  • Seite 294 294 Bestellangaben Verwendung Montagesatz- Anz. Bestellnummer Abbildung bei… nummer 3×R8i; 400 mm 3AXD50000371112 A-4-8-324-VX Rittal Bestellnummer der Anleitung: 3AXD50000372935 3×R8i; 800 mm 3AXD50000011160 A-8-8-327 Standard Bestellnummer der Anleitung: 3AXD50000013813 2×R8i; 400 mm 3AXD50000360802 A-4-8-321-VX Rittal Bestellnummer der Anleitung: 3AXD50000349982 3×R8i; 600 mm 3AXD50000361700 A-6-8-322-VX Rittal...
  • Seite 295 Bestellangaben 295 Verwendung Montagesatz- Anz. Bestellnummer Abbildung bei… nummer 3×R8i; 600 mm 3AXD50000011159 A-6-8-326 Standard Bestellnummer der Anleitung: 3AXD50000013812 2×R8i; 800 mm 3AXD50000011158 A-8-8-325 Standard Bestellnummer der Anleitung: 3AXD50000013143...

  • Seite 296: Abdeckungen

    296 Bestellangaben Abdeckungen Abdeckungen werden für den Berührungsschutz gemäß IP20 bei geöffneten Schranktüren verwendet. Verwendung Montagesatz- Anz. Bestellnummer Abbildung bei… nummer 1 pro R8i; 600 mm 3AXD50000337378 A-6-8-360-VX Schrank Schrank Dokumentennummer der An- leitung: 3AXD50000335022 1 pro R8i; 400 mm 3AXD50000337484 A-4-8-359-VX Schrank...

  • Seite 297: Komponenten Auf Der Ac-Seite

    Bestellangaben 297 Komponenten auf der AC-Seite ￭ Montageteile für die AC-Stromschiene (für Rittal VX25 Schränke) Die in diesem Montagesatz enthaltenen Halterungen dienen als Montagebasis für die Stromschienen-Halterungen der Rittal Flat-PLS AC Schiene und stellen die korrekte Anordnung und Ausrichtung in der Schrankreihe sicher. Hinweis: Bei den in diesem Handbuch dargestellten Konstruktionen von Rittal VX25 Schränken wird das Rittal Flat-PLS Sammelschienensystem verwendet.

  • Seite 298: Montagesätze Für Netztrennschalter

    298 Bestellangaben Montagesätze für Netztrennschalter Sie müssen die elektrische Versorgung einer Maschine mit einer Haupttrenneinrichtung ausstatten (IEC/EN60204-1). Die Hauptstromleitung ist mit einem Haupttrennschalter oder einem Hauptleistungsschalter [Q1] ausgestattet. In diesem Abschnitt sind geeignete Haupttrennschalter aufgeführt. Hinweis: Bei manchen IEC- und UL-Hochleistungseinheiten können Einschub- Hauptleistungsschalter anstelle des Haupttrennschalters verwendet werden.
  • Seite 299 Bestellangaben 299 Netztrennschalter (UL, CSA) ACS880- Bestellnummer Anz. 204-… Daten Schaltermontagesatz, OT-Typ UL 0810A-3 50 kA, 600 V, 1200 A 3AXD50000002795 1200 U03 = 500 V (Bereich 380 … 500 V): Schaltermontagesatz, OT-Typ UL 0400A-5 50 kA, 600 V, 1200 A 3AXD50000002795 1200 U03 Schaltermontagesatz, OT-Typ UL...

  • Seite 300: Leistungsschalter Und Schlitten

    (IEC/EN60204-1). Das Hauptkabel ist mit einem Haupttrennschalter oder einem Hauptleistungsschalter [Q1] ausgestattet. In diesem Abschnitt sind geeignete Haupt Leistungsschalter aufgeführt. Abbildungen und Abmessungen finden Sie in den ABB SACE-Katalogen im Internet https://new.abb.com/low-voltage/products/circuit-breakers/emax2. Hinweis: Für einige der unteren IEC-Netzteile kann entweder der Haupttrennschalter oder der Hauptleistungsschalter verwendet werden.
  • Seite 301 • KLC-S Tastensperre offen N.20005 E2.2..E6.2 1SDA073807R1 • KLP-S Tastensperre eingesetzt/entfernt N.20005 E2.2...E6.2 erste Taste 1SDA073773R1 • RTC 250V E2.2...E6.2 Hauptleistungsschalter (IEC, 115 V) ACS880-204-… Anz. Bestellnummer Daten = 400 V (Bereich 380 … 415 V): 1130A-3* E2.2S-1250 1250 A, 690 V, 3P, 66 kA, IEC...
  • Seite 302 • KLC-S Tastensperre offen N.20005 E2.2..E6.2 1SDA073807R1 • KLP-S Tastensperre eingesetzt/entfernt N.20005 E2.2...E6.2 erste Taste 1SDA073773R1 • RTC 250V E2.2...E6.2 Schlitten (IEC) ACS880-204-… Anz. Bestellnummer Daten = 400 V (Bereich 380 … 415 V): 1130A-3* E2.2_W_FP_2000 3-polig, hinten, hor. Anschl.
  • Seite 303 1SDA073913R1 (E4.2 W FP 3200) W FP Iu=5000 3p HR HR / 1SDA073917R1 (E6.2 W FP 5000) 1SDA073764R1 • AUP 5 Kontakte 400Vac SX E2.2...E6.2 Hauptleistungsschalter (UL, CSA: 230 V) ACS880-204-… Anz. Bestellnummer Daten = 400 V (Bereich 380 … 415 V): 1130A-3 E2.2V-A 1200...
  • Seite 304 1SDA073773R1 • RTC 250V E2.2...E6.2 1SDA083024R1 (E2.2V), • TRIPLE CERTIFIC: UL/IEC/CCC 1SDA083027R1-1 (E4.2V), 1SDA083028R1 (E6.2V) Hauptleistungsschalter (UL, CSA: 115 V) ACS880-204-… Anz. Bestellnummer Daten = 400 V (Bereich 380 … 415 V): 1130A-3 E2.2V-A 1200 1200 A, 600 V, 100 kA, UL...
  • Seite 305 E2.2...E6.2 erste Taste 1SDA073773R1 • RTC 250V E2.2...E6.2 1SDA083024R1 (E2.2V), • TRIPLE CERTIFIC: UL/IEC/CCC 1SDA083027R1-1 (E4.2V), 1SDA083028R1 (E6.2V) Schlitten (UL, CSA) ACS880-204-… Anz. Bestellnummer Daten = 400 V (Bereich 380 … 415 V): 1130A-3 E2.2-A_W_2000 3-pol. Klem. hinten, hor., UL...

  • Seite 306: Abdeckung Für Leistungsschalter Und Schlitten

    306 Bestellangaben Bestandteile der UL/CSA-Schlitten: 1SDA079698R1 (E2.2-A W FP 2000) • W FP Iu=2000 3p HR HR UL / 1SDA079700R1 (E4.2-A W FP 2500) W FP Iu=2500 3p HR HR UL / WAGON W FP Iu=5000 HR HR UL 1SDA079706R1 (E6.2-A W FP 5000) 1SDA080373R1 •...

  • Seite 307: Ac-Netzsicherungen Im Netzanschlussschrank

    Die AC-Sicherungen schützen die Eingangskabel, das Hauptschütz [Q2] und das Modul vor Kurzschluss. AC-Hauptsicherungen werden nur zusammen mit dem Hauptschütz [Q2] verwendet. Modulspezifische AC-Sicherungen werden zusammen mit dem Hauptschütz [Q1] verwendet. Sicherung (IEC) ACS880-204-… Baugröße Anz. Bestellnummer Daten = 400 V (Bereich 380 … 415 V): 0420A-3 1×R8i...
  • Seite 308 308 Bestellangaben Sicherung (UL, CSA) ACS880-204-… Baugröße Anz. Bestellnummer Daten 1040A-5 2×R8i 170M6419 1600 A, 690 V 68393108 = 690 V (Bereich 525 … 690 V): 0310A-7 1×R8i 170M6408 500 A, 690 V 3AUA0000136232 0370A-7 1×R8i 170M6410 630 A, 690 V...

  • Seite 309: Ac-Sicherungen Im Igbt-Einspeisemodulschrank Oder Lcl-Filterschrank

    Bestellangaben 309 AC-Sicherungen im IGBT-Einspeisemodulschrank oder LCL-Filterschrank Bei Verwendung eines Leistungsschalters schützen die AC-Sicherungen die Module vor Kurzschlüssen. Sicherung (IEC) ACS880-204-… Baugröße Anz. Bestellnummer Daten = 400 V (Bereich 380 … 415 V): 1130A-3 2×R8i 170M7062 (MCB 2000 A, 690 V...

  • Seite 310: Netzschütze

    Hinweis: Für Hochleistungseinheiten können Sie einen herausziehbaren Leistungsschalter anstelle eines Netzschütz und Netztrennschalters verwenden. Siehe auch Montagesätze für Netztrennschalter (Seite 298) Leistungsschalter und Schlitten (Seite 300). Netzschütz (IEC) ACS880-204-… Anz. Bestellnummer Daten = 400 V (Bereich 380 … 415 V): 0420A-3 AF580-30-22-70 800 A( I...
  • Seite 311 Bestellangaben 311 Hauptschütz (UL/CSA) ACS880-204-… Anz. Bestellnummer Daten 1250 A( I ), 1000 V ( U 0310A-7 AF1250-30-22-70 68687284 0370A-7 AF1250-30-22-70 1250 A( I ), 1000 V ( U 68687284 0540A-7 AF1250-30-22-70 1250 A( I ), 1000 V ( U...

  • Seite 312: Lade-Montagesätze

    IGBT-Einspeise- und des Wechselrichtermoduls) diese Grenzwerte ( C ) überschreitet, müssen die Komponenten neu bemessen werden. Wenden Sie sich an Ihre ABB-Vertretung bezüglich weiterer Informationen. Die Kapazität der IGBT-Einspeisemodultypen und der Wechselrichtermodultypen ist in den jeweiligen Tabellen der technischen Daten angegeben. Die maximal zulässige Anzahl der Ladezyklen der DC-Kondensatoren (d.
  • Seite 313 Bestellangaben 313 1×ISU + 2×INU 1×ISU + 4×INU 1×ISU + 6×INU ACS880- Bestellnummer Bestellnummer Bestellnummer 204-… (IEC) (mF) (IEC) (mF) (IEC) (mF) 0370A-7 3AXD50000015666 18,00 3AXD50000016053 30,00 3AXD50000002845 42,00 0540A-7 3AXD50000002845 27,00 3AXD50000002845 45,00 3AXD50000015668 63,00 0720A-7 3AXD50000016056 36,00 3AXD50000016055 60,00 3AXD50000016055 84,00...
  • Seite 314 Welle OXP6X161 oder OXP6X210, siehe auch Bestandteile der OS_P Schalter • Griff OHB65J6 oder OHB45J6 mit EIN/AUS-Anzeige, siehe auch Bestandteile der OS_P Schalter. Empfohlene Mindestkabelgrößen für Lademontagesätze: • Wenden Sie sich an ABB. Doppelt isolierte Leiter verwenden. Weitere Informationen zu den Ladekomponenten finden Sie in den technischen Daten.

  • Seite 315: Ac-Anschluss Des Lcl-Filters

    Bestellangaben 315 AC-Anschluss des LCL-Filters Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 1 pro BLCL-xx-x; alle 3AXD50000002576 A-468-8-131 Schränke Modul Bestellnummer der Anleitung: 3AXD50000002577 3AXD50000416509 Hinweis: Dieser Montagesatz ist in der Standardausfüh- 1 pro rung nicht enthal- BLCL-1x-x; Rittal A-6-8-110-VX ten, kann aber ver- Modul wendet werden,...
  • Seite 316 316 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 1 pro BLCL-2x-x; Rittal 3AXD50000360796 A-4-8-107-VX Modul Bestellnummer der Anleitung: 3AXD50000353491 1 pro BLCL-2x-x; Standard 3AXD50000011155 A-468-8-109 Modul Bestellnummer der Anleitung: 3AXD50000013246 1 pro BLCL-2x-x; 3×R8i Rit- 3AXD50000371143 A-6-8-108-VX Modul Bestellnummer der Anleitung: 3AXD50000352999...

  • Seite 317: Stromschienen Und Kontaktapparate

    Bestellangaben 317 Stromschienen und Kontaktapparate Die Spannungsversorgung des Moduls erfolgt über einen Kontaktapparat. Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 1×R8i; 600 mm 3AXD50000416493 A-6-8-130-VX Rittal Bestellnummer der Anleitung: 3AXD50000384945 3AXD50000702251 1×R8i; 600 mm Hinweis: Dieser A-6-8-154-VX Bausatz ist spiegel- Rittal bildlich zum Bausatz A-6-8-130-VX.
  • Seite 318 318 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 3AXD50000702268 2×R8i; 1000 mm Hinweis: Dieser A-X-8-155-VX Bausatz ist spiegel- Rittal bildlich zum Bausatz A-X-8-142-VX. Bestellnummer der Anleitung: 3AXD50000701674 2×R8i; 800 mm 3AXD50000011156 A-8-8-144 Standard-Schalt- schrank Bestellnummer der Anleitung: 3AXD50000013187 3×R8i; 1600 mm 3AXD50000371129 A-X-8-143-VX Rittal...

  • Seite 319: Kontaktapparat

    Bestellangaben 319 Kontaktapparat Montagesatz- Verwendet mit Anz. Bestellnummer Abbildung nummer 1 pro Alle Schaltschranktypen 3AUA0000119227 A-468-8-100 Modul Bestellnummer der Anleitung: 3AUA0000118667...

  • Seite 320: Komponenten Auf Der Dc-Seite

    320 Bestellangaben Komponenten auf der DC-Seite ￭ DC-Bus-Installationsteile Die Winkel in diesem Montagesatz dienen als Montagebasis der Stromschienen-Halterung des Rittal Flat-PLS DC-Bus und sorgen für eine korrekte Platzierung und Ausrichtung in der Schaltschrankreihe. Hinweis: Bei den in diesem Handbuch dargestellten Konstruktionen von Rittal VX25 Schränken wird das Rittal Flat-PLS Sammelschienensystem verwendet.

  • Seite 321: Modul Und Gleichtaktfilter-Stromschienen

    Bestellangaben 321 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer R8i; Standard 3AXD50000025659 A-468-8-245 Bestellnummer der Anleitung: 3AXD50000025693 R8i; alle Schränke 3AXD50000003411 A-468-8-232 Bestellnummer der Anleitung: 3AXD50000003403 Modul und Gleichtaktfilter-Stromschienen Für jedes IGBT-Einspeisemodul wird ein Gleichtaktfilter benötigt. Es ist Platz für bis zu vier Ringkerne.

  • Seite 322: Gleichtaktfilter

    322 Bestellangaben Gleichtaktfilter Jedes Modul muss mit einem Gleichtaktfilter ausgestattet werden. Die Gleichtaktfilterung reduziert Lagerströme und ist für die elektromagnetische Verträglichkeit (EMV) erforderlich. Die Filterung wird durch zwei Ringkerne auf den DC-Stromschienen realisiert. Die Kerne müssen separat bestellt werden. Monta- Verwendet mit Anz.

  • Seite 323: Dc-Sicherungen

    Bestellangaben 323 DC-Sicherungen DC-Sicherungen schützen das Modul und den DC-Zwischenkreis des Frequenzumrichters vor Kurzschluss. Sicherung (IEC, UL, CSA) ACS880-204-… Anz. Bestellnummer Daten = 400 V (Bereich 380 … 415 V): 900 A, 690 V, Grö- 0420A-3 170M6413 3AXD50000000148 ße 3 1100 A, 690 V, Grö-...
  • Seite 324 324 Bestellangaben Sicherung (IEC, UL, CSA) ACS880-204-… Anz. Bestellnummer Daten 1100 A, 1000 V, Grö- 1050A-7 170M6549 68736021 ße 3 1100 A, 1000 V, Grö- 1570A-7 170M6549 68736021 ße 3 1100 A, 1000 V, Grö- 2070A-7 170M6549 68736021 ße 3 1100 A, 1000 V, Grö-...

  • Seite 325: Schrankbelüftung

    Bestellangaben 325 Schrankbelüftung Lufteinlass-Montagesätze ￭ Lufteinlass-Montagesätze 400 mm Schrank Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP20 3AUA0000117002 A-4-X-021 Dokumentennummer der Anlei- tung: 3AUA0000116879 IP42 3AUA0000117007 A-4-X-024 Dokumentennummer der Anlei- tung: 3AUA0000116873 IP54 3AXD50000009184 A-4-X-027 Dokumentennummer der Anlei- tung: 3AXD50000009989...

  • Seite 326: Lufteinlass-Montagesätze 600 Mm Schrank

    326 Bestellangaben Lufteinlass-Montagesätze 600 mm Schrank Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP20 3AUA0000117003 A-6-X-022 Dokumentennummer der Anlei- tung: 3AUA0000116880 IP42 3AUA0000117008 A-6-X-025 Dokumentennummer der Anlei- tung: 3AUA0000116874 IP54 3AXD50000009185 A-6-X-028 Dokumentennummer der Anlei- tung: 3AXD50000009990...

  • Seite 327: Lufteinlass-Montagesätze 800 Mm Schrank

    Bestellangaben 327 Lufteinlass-Montagesätze 800 mm Schrank Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP20 3AUA0000117005 A-8-X-023 Dokumentennummer der Anlei- tung: 3AUA0000116887 IP42 3AUA0000117009 A-8-X-026 Dokumentennummer der Anlei- tung: 3AUA0000116875 IP54 3AXD50000009186 A-8-X-029 Dokumentennummer der Anlei- tung: 3AXD50000010001...

  • Seite 328: Luftauslass-Montagesätze

    328 Bestellangaben Luftauslass-Montagesätze ￭ Luftauslass-Montagesätze 400 mm Schrank Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP20 3AUA0000125201 A-4-X-062 Bestellnummer der Anleitung: 3AXD50000001982 Hinweis: Der Lüfter ist sepa- rat zu bestellen IP42 3AUA0000114967 A-4-X-060 Bestellnummer der Anleitung: 3AUA0000115290 Hinweis: Der Lüfter ist sepa- rat zu bestellen IP54 (230 V) 3AXD50000009187...

  • Seite 329: Luftauslass-Montagesätze 600 Mm Schrank

    Bestellangaben 329 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP54 (115 V) 3AXD50000010362 A-4-X-067 Dokumentennummer der Anlei- tung: 3AXD50000010284 Hinweis: Der Lüfter ist sepa- rat zu bestellen Luftauslass-Montagesätze 600 mm Schrank Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP20 3AUA0000125204 A-6-X-043 Dokumentennummer der Anlei- tung: 3AXD50000001981...

  • Seite 330: Luftauslass-Sätze 800 Mm Schrank

    330 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP54 (115 V) 3AXD50000010327 A-6-X-066 Dokumentennummer der Anlei- tung: 3AXD50000010004 Hinweis: Der Lüfter ist sepa- rat zu bestellen Luftauslass-Sätze 800 mm Schrank Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP20 3AUA0000125203 A-4-X-042 Dokumentennummer der Anlei- tung: 3AXD50000001983...
  • Seite 331 Bestellangaben 331 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP54 (230 V) 3AXD50000009187 A-4-X-064 Dokumentennummer der Anlei- tung: 3AXD50000010284 Hinweis: Der Lüfter ist sepa- rat zu bestellen IP54 (115 V) 3AXD50000010362 A-4-X-067 Dokumentennummer der Anlei- tung: 3AXD50000010284 Hinweis: Der Lüfter ist sepa- rat zu bestellen...

  • Seite 332: Lüfter (Baugrößen R3I Und R4I)

    332 Bestellangaben Lüfter (Baugrößen R3i und R4i) ￭ Schrank / Komponente Anz. Bestellnummer Schutzart Name Daten 400 mm, 600 mm / Lüfter 0,77 A; 230 V; 96 W; 3AXD50000000592 50/60 Hz IP20, IP42 / 230 V, Anschluss STECKER; 12 AWG; 2,50 mm 3AXD50000000723 50/60 Hz Anschluss...
  • Seite 333 Bestellangaben 333 UL, CSA Komponente Schrankbreite / Schutzart Anz. Bestellnummer Name Daten 3,1 A; 115 V; 300 W; 50 Hz Lüfter 64750062 3,9 A; 115 V; 430 W; 60 Hz 400 mm / IP54 / 115 V, Kondensator 25 μF; 220 V 68713188 50/60 Hz Anschluss...

  • Seite 334: Lüfter (Baugröße R6I Und R7I)

    334 Bestellangaben • Nennlast (Kapazität): 8 A / 24 V DC • Nennleistungsaufnahme: 0,4 … 0,48 W DC • GZT80 Relaissockel • Leiter 600 mm von AWG24, 300 V, UL1569 (oder ähnliches Material, nur für die PVC-Isolation) • Favier SEP-4 hellbraune 4 kV Glasfaserhülle Lüfter (Baugröße R6i und R7i) ￭...

  • Seite 335: Lüfter (Baugröße R8I)

    Bestellangaben 335 Lüfter (Baugröße R8i) ￭ Schrank / Komponente Anz. Bestellnummer Schutzart Name Daten 400 mm / IP54 / 230 V, Lüfter 1.1 A; 230 V; 240 W; 50 Hz 3AXD50000006934 50/60 Hz 1,45 A; 230 V; 350 W; 60 Hz Kondensator 6 μF, 600 V 3AXD50000006959...

  • Seite 336: Weitere Angaben

    336 Bestellangaben UL, CSA Schrank / Komponente Anz. Bestellnummer Schutzart Name Daten 800 mm / IP54 / 230 V, Lüfter 1.1 A; 230 V; 240 W; 50 Hz 3AXD50000006934 50/60 Hz 1,45 A; 230 V; 350 W; 60 Hz Kondensator 6 μF, 600 V 3AXD50000006959 Anschluss...

  • Seite 337: Technische Daten

    Technische Daten 337 Technische Daten Inhalt dieses Kapitels Dieses Kapitel enthält die technischen Daten der ACS880-204 IGBT-Einspeisemodule.

  • Seite 338: Nenndaten

    338 Technische Daten Nenndaten Leichter Über- Kapazi- Kein Überlastbetrieb Überlastbetrieb lastbetrieb tät ACS880- Baugrö- 204-… ße A (DC) A (AC) A (DC) A (DC) A (DC) (DC) (DC) = 400 V (bei U = 3~400 V AC und U = 566 V DC) Eingang Ausgang 0035A-3...

  • Seite 339: Definitionen

    Technische Daten 339 Leichter Über- Kapazi- Kein Überlastbetrieb Überlastbetrieb lastbetrieb tät ACS880- Baugrö- 204-… ße A (DC) A (AC) A (DC) A (DC) A (DC) (DC) (DC) 1570A-7 3×R8i 1899 1566 2848 1853 1872 1823 1779 1420 1386 27,00 2070A-7 4×R8i 2510 2070...

  • Seite 340: Leistungsminderung

    340 Technische Daten Leistungsminderung ￭ Durch die Umgebungslufttemperatur bedingte Leistungsminderung Im Temperaturbereich +40…50 °C (+104…122 °F) muss der Nennausgangsstrom um 1 Prozent pro 1 °C (1,8 °F) höherer Temperatur reduziert werden. Der Ausgangsstrom kann durch Multiplikation des in der Nenndaten-Tabelle angegebenen Stroms mit dem Leistungsminderungsfaktor (k) berechnet werden: 1.00 0.90...

  • Seite 341: Leistungsminderung Zur Erhöhung Der Ausgangsspannung

    Hinweis: Die Frequenzumrichter-Nennspannung muss immer entsprechend dem erhöhten Spannungswert ausgewählt werden. Hinweis: Der Hilfsspannungstransformator muss entsprechend der Höhe der Einspeisespannung eingestellt werden. Wenn die Auswahl des Frequenzumrichters auf der Grundlage des erhöhten Spannungspegels eine ungeeignete Anzapfung des Hilfsspannungstransformators verursacht, wenden Sie sich an Ihre ABB-Vertretung.

  • Seite 342: Typenäquivalenz-Tabelle

    342 Technische Daten Typenäquivalenz-Tabelle Für den Schrankeinbau Typ der IGBT-Einspeiseein- Basismodul-Typ vorgesehener Typ heit Baugröße ACS880-104… ACS880-207-… ACS880-204-… = 400 V (Bereich 380 … 415 V) 0035A-3 ACS880-104-003A6-3 1×R3i 0050A-3 ACS880-104-0050A-3 1×R3i 0093A-3 ACS880-104-0094A-3 1×R4i 0210A-3 ACS880-104-0250A-3 1×R6i 0270A-3 ACS880-104-0350A-3 1×R7i...

  • Seite 343: Sicherungen

    4×R8i 3080A-7 3080A-7 ACS880-104-0600A-7 6×R8i Schrankeinbaugeräte sind bei ABB erhältlich Bei ABB als Module erhältliche Typen von IGBT-Einspeiseeinheiten 3)Verwendete verwendete IGBT-Einspeisemodule. Die Anzahl der Module ist in der Spalte Baugröße angegeben. Sicherungen Die Sicherungstypen finden Sie in den Bestellangaben. Hinweis: Die empfohlenen Sicherungstypen sind für den Abzweigschutz gemäß NEC, wie für die UL/CSA-Zulassung erforderlich.

  • Seite 344: Inhalt Des Ladekreis-Montagesatzes

    344 Technische Daten Inhalt des Ladekreis-Montagesatzes ￭ Ladesicherungen Ladeschütz Nummer des Monta- gesatzes Nenndaten Daten Nenndaten 3AXD50000558193 OFAA000GG20 20 A, 690 V, HRC-Siche- AF26-30-00- 100 … 250 V AC/DC, IEC 000 rungseinsatz 50/60 Hz C14G20 20 A, 690 V Patronensiche- CH141B rung 50 A, 690 V...
  • Seite 345 Technische Daten 345 Ladesicherungen Ladeschütz Nummer des Monta- gesatzes Nenndaten Daten Nenndaten 3AXD50000015667 OFAA000GG40 40 A, 690 V, HRC-Siche- AF96-30-22- 100 … 250 V AC/DC, IEC 000 rungseinsatz 50/60 Hz 3AXD50000015668 OFAA000GG40 40 A, 690 V, HRC-Siche- AF96-30-22- 100 … 250 V AC/DC, IEC 000 rungseinsatz 50/60 Hz...
  • Seite 346 346 Technische Daten Ladesicherungen Ladeschütz Nummer des Monta- gesatzes Nenndaten Daten Nenndaten 3AXD50000022529 OFAA000GG35 35 A, 690 V, HRC-Siche- AF52-30-22- 100 … 250 V AC/DC, IEC 000 rungseinsatz 50/60 Hz 3AXD50000022533 OFAA000GG16 16 A, 690 V, HRC-Siche- AF30-30-00- 100 … 250 V AC/DC, IEC 000 rungseinsatz 50/60 Hz...
  • Seite 347 Technische Daten 347 Nummer des Monta- Ladeschalter Ladewiderstand gesatzes Nenndaten Nenndaten Anz. 3AXD50000016053 OS160GD04F Si- 160 A, 690 V, 50 kA, 4-polig 5 Ohm cherungslast- trennschalter 3AXD50000016054 OS160GD04F Si- 160 A, 690 V, 50 kA, 4-polig 5 Ohm cherungslast- trennschalter 3AXD50000016055 OS160GD04F Si- 160 A, 690 V, 50 kA, 4-polig...

  • Seite 348: Ul, Csa

    348 Technische Daten Nummer des Monta- Ladeschalter Ladewiderstand gesatzes Nenndaten Nenndaten Anz. 3AXD50000022525 OS160GD04F Si- 160 A, 690 V, 50 kA, 4-polig 5 Ohm cherungslast- trennschalter 3AXD50000022529 OS160GD04F Si- 160 A, 690 V, 50 kA, 4-polig 5 Ohm cherungslast- trennschalter 3AXD50000022533 OS160GD04F Si- 160 A, 690 V, 50 kA, 4-polig...
  • Seite 349 Technische Daten 349 Ladesicherungen Ladeschütz Nummer des Monta- gesatzes Nenndaten Daten Nenndaten 3AXD50000017037 LPJ-15SP 15 A, 600 V AC Klasse J AF96-30-11- 100 … 250 V AC/DC, 50/60 Hz 3AXD50000017038 LPJ-60SP 60 A, 600 V AC Klasse J AF116-30- 100 … 250 V 11(B) AC/DC, 50/60 Hz 3AXD50000017039...

  • Seite 350: Abmessungen Und Gewichte

    350 Technische Daten Nummer des Monta- Ladeschalter Ladewiderstand gesatzes Nenndaten Nenndaten Anz. 3AXD50000558841 OS30FAJ22F 30 A, 600 V, 4-polig 5 Ohm 3AXD50000558858 OS30FAJ22F 30 A, 600 V, 4-polig 5 Ohm 3AXD50000558865 OS30FAJ22F 30 A, 600 V, 4-polig 5 Ohm 3AXD50000559084 OS30FAJ22F 30 A, 600 V, 4-polig 5 Ohm...
  • Seite 351 Technische Daten 351 Höhe Breite Tiefe Gewicht ACS880- 204-… 0270A-3 35,4 18,0 0420A-3 1397 9,45 22,95 0580A-3 1397 9,45 22,95 0810A-3 1397 9,45 22,95 1130A-3 1397 9,45 22,95 1330A-3 1397 9,45 22,95 1580A-3 1397 9,45 22,95 2350A-3 1397 9,45 22,95 3110A-3 1397 9,45...

  • Seite 352: Lcl-Filtermodul

    352 Technische Daten LCL-Filtermodul ￭ Höhe Breite Tiefe Gewicht LCL-Filtertyp = 400 V (Bereich 380 … 415 V) oder 500 V (Bereich 380 … 500 V) WFU-11 15,20 11,34 10,08 WFU-21 15,98 12,52 11,77 WFU-22 15,98 12,52 11,77 BLCL-05-5+C188 1182 46,54 9,45 19,17...

  • Seite 353: Erforderliche Abstände

    Technische Daten 353 Erforderliche Abstände Oben Vorderseite Links Rechts ACS880- 204-… = 400 V (Bereich 380 … 415 V) 0035A-3 0050A-3 0093A-3 0210A-3 0270A-3 0420A-3 0580A-3 0810A-3 1130A-3 1330A-3 1580A-3 2350A-3 3110A-3 4620A-3 = 500 V (Bereich 380 … 500 V) 0029A-5 0041A-5 0077A-5...
  • Seite 354 354 Technische Daten Oben Vorderseite Links Rechts ACS880- 204-… 3080A-7 Definitionen Oben Freier Abstand zur Ableitung der erwärmten Kühlluft Vorder- Freier Abstand für die Verkabelung seite Links Freier Abstand für genügend Platz bei der Montage Rechts Freier Abstand für genügend Platz bei der Montage...

  • Seite 355: Zulässige Montage-Ausrichtungen

    Die Module müssen aufrecht montiert werden, es sei denn andere Ausrichtungen sind nachfolgend ausdrücklich genehmigt. Hinweis: Die unter Umgebungsbedingungen angegebenen Schwingungsgrenzwerte wurden von ABB nur für die aufrechte Montageposition verifiziert. Die Schwingungsbedingungen vor Ort müssen im Einzelfall beurteilt werden, wenn ein Modul nicht in aufrechter Position installiert wird.

  • Seite 356: Verlustleistung, Kühldaten Und Geräuschpegel

    356 Technische Daten Verlustleistung, Kühldaten und Geräuschpegel ACS880-204-… Luftstrom für IGBT-Einspeise- Geräuschpe- VerlustISU VerlustLCL modul /min = 400 V (Bereich 380 … 415 V) 0035A-3 0,30 0,67 0050A-3 0,41 0,98 0093A-3 0,74 1,84 0210A-3 1550 0270A-3 1840 1083 0420A-3 2200...
  • Seite 357 Technische Daten 357 ACS880-204-… Luftstrom für IGBT-Einspeise- Geräuschpe- VerlustISU VerlustLCL modul /min 2070A-7 40,6 15,2 8200 4826 3080A-7 60,9 22,9 12300 7240 Diese Verluste werden nicht nach der Ökodesign-Norm IEC 61800-9-2 berechnet. Definitionen Verlustleistung. Gesamtverluste des ISU-Moduls bei Nennleistung VerlustISU Verlustleistung.

  • Seite 358: Anzugsmomente

    358 Technische Daten Anzugsmomente Außer wenn ein Anzugsmoment speziell im Text angegeben wurde, können die folgenden Anzugsmomente verwendet werden. Elektrische Anschlüsse ￭ Größe Drehmoment Festigkeitsklasse 0,5 N (4,4 lbf·in) 4,6...8,8 1 N (9 lbf·in) 4,6...8,8 4 N (35 lbf·in) 9 Nm (6,6 lbf·ft) 22 N (16 lbf·ft) 42 N (31 lbf·ft) 70 Nm (52 lbf·ft)

  • Seite 359: Spezifikation Des Elektrischen Netzes

    Technische Daten 359 Korrekturfaktor K = 0,70 verwendet. Die Zeitkonstante ist die Temperaturzeitkonstante des Kabels. Die Dimensionierung der Kabel basiert auf maximal 9 nebeneinander auf einer Kabelpritsche verlegten Kabel bei drei Kabelpritschen übereinander (mit 30 cm Abstand dazwischen) und einer Umgebungstemperatur von 30 °C (IEC 60364-5-52). Leiterquerschnitt PVC-Isolation XLPE-Isolation...
  • Seite 360 *) Typ gG gemäß IEC 60269 Die maximal zulässige Betriebszeit beträgt bei den oben genannten Sicherun- gen <0,1 s. Für Einspeiseeinheiten mit R8i Modul(en): Einspeiseeinheiten mit den von ABB vorgegebenen Haupttrennschaltern und Sicherungen: • Bemessungsstoßstrom I = 105 kA • Kurzzeitiger Bemessungsstoßstrom I...

  • Seite 361: Dc-Anschlussdaten

    ACS880-204-xxxxA-5: 513…675 V DC. Dies ist auf dem Typenschild als typische Ausgangsspannungspegel 540/648/675 V DC ACS880-204-xxxxA-7: 709…932 V DC (709…810 V DC für UL/CSA). Dies ist auf dem Typenschild als typische Ausgangsspannungspegel 709/810/932 V DC (810 V DC for UL/CSA) angegeben.

  • Seite 362: Energieeffizienzdaten (Ökodesign)

    362 Technische Daten Energieeffizienzdaten (Ökodesign) Für den Frequenzumrichter/das Gerät werden keine Energieeffizienzdaten bereitgestellt. Multidrives und Multidrive-Module fallen nicht unter die Anforderungen der EU-Ökodesign-Anforderungen (Verordnung EU/2019/1781) oder die britischen Ökodesign-Anforderungen (Verordnung SI 2021 No. 745). Schutzklassen Schutzarten (IEC/EN 60529) IP00 (Baugröße R6i...R8i) IP20 (Baugröße R3i und R4i) Schutzarten (UL 50/50E) Offener UL-Typ...

  • Seite 363: Umgebungsbedingungen

    Umweltbedin- weltbedingungen - Teil In Multidrive-Schrank von EN 60068-2-6:2008 Um- gungen - Teil 3: Klassen 3: Klassen von Umweltein- ABB (ACS880-x07) ge- gebungseinflüsse - Teil von Umwelteinflussgrö- flussgrößen und deren prüft gemäß: 2-6: Prüfverfahren - Prü- ßen und deren Grenzwer-...

  • Seite 364: Farben

    364 Technische Daten Kontaminationsgrad IEC/EN 60721-3-3:2002: IEC 60721-3-1 IEC 60721-3-2 Klassifizierung der Umge- bungseinflüsse - Teil 3-3: Klassen von Umweltein- flussgrößen und deren Grenzwerte - Ortsfester Einsatz an wetterge- schützten Örtlichkeiten Chemische Gase: Klasse Chemische Gase: Klasse Chemische Gase: Klasse Feste Partikel: Klasse 3S1 Feste Partikel: Klasse 1S3 Feste Partikel: Klasse 2S2...

  • Seite 365: Anleitungen

    Stoffe in Erzeugnissen als solche oder in komplexen Gegenständen (Produkten) gemäß der Abfallrahmenrichtlinie (2008/98/EG). Für weitere Informationen wenden Sie sich an Ihren ABB-Vertriebspartner oder nutzen Sie die SCIP-Datenbank der Europäischen Chemikalienagentur, um festzustellen, welche besonders besorgniserregenden Stoffe in dem Frequenzumrichter verwendet werden und wo sich diese Komponenten befinden.

  • Seite 366: Lüfter

    366 Technische Daten cont Start cont 230 V AC 50/60 R8i Modulheizelement (Option +C183) 115 V AC Lüfter des LCL-Filtermoduls (WFU- 24 V DC 1,67 11/21/22) 230 V AC 0,60 1,20 Lüfter des LCL-Filtermoduls (BLCL-0x-x) (+C188) 230 V AC 0,88 1,76 •...

  • Seite 367: Anwendbare Normen

    Schnittstellen vor Sicherheitsverletzungen, unerlaubtem Zugriff, Eindringen, Sicherheitslücken und/oder Diebstahl von Daten oder Informationen zu schützen. ABB und seine Konzerngesellschaften sind nicht haftbar für Schäden und/oder Verluste, die als Folge von Sicherheitsverletzungen, unerlaubtem Zugriff, Störungen, Eindringung, Sicherheitslücken und/oder Diebstahl von Daten und Informationen auftreten.

  • Seite 369: Maßzeichnungen

    Maßzeichnungen 369 Maßzeichnungen Inhalt dieses Kapitels Dieses Kapitel enthält die Maßzeichnungen mit den Abmessungen der IGBT-Einspeisemodule ACS880-204 und des Zubehörs.

  • Seite 370: Igbt-Einspeisemodul (Baugröße R3I)

    370 Maßzeichnungen IGBT-Einspeisemodul (Baugröße R3i)

  • Seite 371: Igbt-Einspeisemodul (Baugröße R4I)

    Maßzeichnungen 371 IGBT-Einspeisemodul (Baugröße R4i)

  • Seite 372: Igbt-Einspeisemodul (Baugröße R6I)

    372 Maßzeichnungen IGBT-Einspeisemodul (Baugröße R6i)

  • Seite 373: Igbt-Einspeisemodul (Baugröße R7I)

    Maßzeichnungen 373 IGBT-Einspeisemodul (Baugröße R7i)

  • Seite 374: Igbt-Einspeisemodul (Baugröße R8I)

    374 Maßzeichnungen IGBT-Einspeisemodul (Baugröße R8i)
  • Seite 375 Maßzeichnungen 375...

  • Seite 376: Platzierung Des Kontaktapparats (R8I)

    376 Maßzeichnungen Platzierung des Kontaktapparats (R8i)

  • Seite 377: Lcl-Filtermodul (Filter Für Baugröße R3I)

    Maßzeichnungen 377 LCL-Filtermodul (Filter für Baugröße R3i)

  • Seite 378: Lcl-Filtermodul (Filter Für Baugrößen R3I Und R4I)

    378 Maßzeichnungen LCL-Filtermodul (Filter für Baugrößen R3i und R4i)

  • Seite 379: Lcl-Filtermodul (Filter Für Baugröße R6I Und R7I)

    Maßzeichnungen 379 LCL-Filtermodul (Filter für Baugröße R6i und R7i)

  • Seite 380: Platzierung Des Kontaktapparats (Blcl-05-X)

    380 Maßzeichnungen Platzierung des Kontaktapparats (BLCL-05-x)

  • Seite 381: Lcl-Filtermodul (Filter Für Baugröße 1×R8I)

    Maßzeichnungen 381 LCL-Filtermodul (Filter für Baugröße 1×R8i)

  • Seite 382: Lcl-Filtermodul (Filter Für Parallelschaltung Nxr8I)

    382 Maßzeichnungen LCL-Filtermodul (Filter für Parallelschaltung nxR8i)

  • Seite 383: Wbca-11

    Maßzeichnungen 383 WBCA-11...

  • Seite 384: Wbca-21

    384 Maßzeichnungen WBCA-21...

  • Seite 385: Abmessungen Des Kontaktapparats

    Maßzeichnungen 385 Abmessungen des Kontaktapparats...

  • Seite 386: Netzlasttrennschalter

    386 Maßzeichnungen Netzlasttrennschalter R3i und R4i ￭ OS160GD03 (IEC) www.abb.com Dimensions in mm 1 mm = 0.0394 in...

  • Seite 387: Ot160E3 (Ul, Csa)

    Maßzeichnungen 387 OT160E3 (UL, CSA)

  • Seite 388: Dimension Drawings

    388 Maßzeichnungen Dimension drawings 325 R6i und R7i ￭ OS400D03 (IEC) www.abb.com Dimensions in mm 1 mm = 0.0394 in OS400J03 (UL, CSA)

  • Seite 389: Os400J03 (Ul, Csa)

    Maßzeichnungen 389 OS400J03 (UL, CSA)

  • Seite 390: R8I

    390 Maßzeichnungen 326 Dimension drawings ￭  OT1000E03 (IEC), OT1200U03 (UL, CSA) www.abb.com Dimensions in mm 1 mm = 0.0394 in OT 1000/ 1250/ 1600E_ OT 800/ 1200U_ 03W4 04W4 03W8 04W8 174,50 254,50 334,50 414,50 254,50 334,50 414,50 414,50 454,50 594,50...

  • Seite 391: Ot2000E12 (Iec)

    Maßzeichnungen 391 OT2000E12 (IEC) 472.5 Maße in mm (1 mm = 0,0394 in)

  • Seite 392: Ot1250E12 (Iec)

    392 Maßzeichnungen OT1250E12 (IEC) 324.0 Maße in mm (1 mm = 0,0394 in)

  • Seite 393: Ot1200U12 (Ul, Csa)

    4.80 14.65 223.2 12.05 8.11 8.79 5.31 0.43 1.57 0.24 22.5 0.89 6.93 7.44 0.79 1.97 334.5 www.abb.com Abmessungen in mm 1 mm = 0,0394 in. Hilfskontakt OA1G10 2×0,75…2,5 mm (2×18…14 AWG) 0,8 Nm (7 lbf·in) Pozidriv M3.5 Form 2...

  • Seite 394: Netzschütz

    R3i und R4i ￭ AF26-30-00-13_contactor dimensions.pdf AF26-30-00-13 AF26-30-00-13 (IEC, UL, CSA) 86 3.39" 45 1.77" 80 3.15" 5.5 0.22" 5.5 0.22" 10 0.39" AF26, AF30, AF38 35 1.38" ø 4.2 0.17" M4 8-32 UNC Drilling pattern 5 0.20" www.abb.com AF26, AF30, AF38...

  • Seite 395: Af96-30-22-13 (Iec, Ul, Csa)

    AF96-30-22-13 (IEC, UL, CSA) AF96-30-22-13 (IEC, UL, CSA) 149 5.87" 116 4.57" 70 2.76" 0.39" 7 0.28" 5.5 0.22" 5.5 0.22" www.abb.com AF205-30-22-13 (IEC, UL, CSA) 152 5.98" 10 0.39" 105 4.13" ø 8.5 0.33" 35.5 1.40" 5 0.20" 35 1.38"...

  • Seite 396: R6I Und R7I

    396 Maßzeichnungen R6i und R7i ￭ AF265-30-22-13 (IEC, UL, CSA)

  • Seite 397: R8I

    332 Dimension drawings  Maßzeichnungen 397 ￭ AF580-30-22-70 and AF750-30-22-70 (IEC, UL, CSA) AF580-30-22-70 und AF750-30-22-70 (IEC, UL, CSA) www.abb.com...

  • Seite 398: Af1250-30-22-70 (Iec, Ul, Csa)

    398 Maßzeichnungen AF1250-30-22-70 (IEC, UL, CSA) 48.5 72 2.83" M6 1/4-20 UNC AF1250 www.abb.com Abmessungen in mm 1 mm = 0,0394 in.

  • Seite 399: Af2050-30-22-70 (Iec, Ul, Csa)

    Maßzeichnungen 399 AF2050-30-22-70 (IEC, UL, CSA) ø 13 0.51" 1.57" 17 0.67" 30 1.18" 0.51" 10 0.39" AF2050 312 340...

  • Seite 400: Af1650-30-22-70 (Iec, Ul, Csa)

    400 Maßzeichnungen AF1650-30-22-70 (IEC, UL, CSA) 312 340...

  • Seite 401: Ladeschalter

    Maßzeichnungen 401 Ladeschalter OS30FAJ22F ￭ OA 3G01 OSZ 4 OA 1G10 OA4B1C max 3+3 max 1+1 75...80 Test 35.6 27.6 30.8 14.3 EN 50022 14...85 Ø66 135...210 Abmessungen in mm 1 mm = 0,0394 in.

  • Seite 402: Os60Gj22Fp

    402 Maßzeichnungen OS60GJ22FP ￭ 138...205 (OXP 6x161) 1,77 5,43...8,07 100/3,94 4,41 45/1,77 >14 0,35 3/16 0,31 1,14 0,28 OS60GJ mm (in) 74,5 (2,93) 148 (5,82) 183,5 (7,20) 179.5/8.58 118 (4,65) 118 (4,65) 118 (4,65) 118 (4,65) 35 (1,38) 35 (1,38) 35 (1,38) 71,5 (2,81) 71,5 (2,81)

  • Seite 403: Os100Gj22Fp

    Maßzeichnungen 403 OS100GJ22FP ￭ 138...205 (OXP 6x161) 1.77 5.35...8.07 33.4 81/3.19 1.31 69/2.72 0.79 2.36 0.33 95.5 1.42 3.76 0.10 0.43 4.81 1.50 8.66 0.24 125.5 1.42 4.94 138.5 6.77 5.45 2.56 >14 71.5 0.55 2.81 104.5/4.11 1.38 4.49 3.31 4.33 OS100GJ mm (in)

  • Seite 404: Os160Gd04F Sicherungslasttrennschalter

    404 Maßzeichnungen OS160GD04F Sicherungslasttrennschalter ￭ 138...205 (OXP 6x161) 33.4 53.3 95.5 8.5 7.2 17.5 114.5 Anschlusstypen Rückseite: Ø9 >14 17.5 OS160GD04F Sicherungslasttrennschalter 181,5 mm 130 mm 100 mm 160 mm 175 mm 190 mm Abmessungen in mm 1 mm = 0,0394 in.

  • Seite 405: Os200J04Fp

    Maßzeichnungen 405 OS200J04FP ￭ 2.95 0.79 1.57 110/46 40.5 4.33/1.81 0.34 1.59 0.12 3/16 0.33 0.79 0.24 1.77 10,5 36.5 0.43 1.44 0.22 2.83 164.5 6.26 4.96 6.48 198.5 7.82 8.59 2.56 8.4/0.33 33.5/1.32 >14 0.55 8.6/0.34 0.40 48.5 1.91 1.81 0.79 5.20...

  • Seite 406: Ladewiderstände

    406 Maßzeichnungen Ladewiderstände 60 [2.36”] 5.3 [0.21”] 196.0+2 [7.72”+0.08”] 215+2 [8.46”+0.08”]...

  • Seite 407: Griffe

    Maßzeichnungen 407 Griffe OHB45-275 ￭ Ø66 Ø5 Ø31 45º Grifftyp (A) L (mm) B (mm) OHB45J6 OHB45J10 OHB65J6 OHB65J8 OHB65J10 OHB80J6 OHB80J8 OHB80J10 OHB95J10 OHB95J12 OHB125J10 OHB125J12 OHB145J12 OHB175J12 OHB274J12 OHB275J12 Abmessungen in mm 1 mm = 0,0394 in.

  • Seite 408: Ohb150J12P

    408 Maßzeichnungen OHB150J12P ￭ Ø 5 Ø 31 ø 69,4 45° Grifftyp L (mm) Welle (mm) Hinweise OHB150J12P * (12 × 395 mm) oder ** Verwendung mit OT1250E12 *, (12 × 465 mm) OT2000E12 ** und OT1200U12 * Abmessungen in mm 1 mm = 0,0394 in.

  • Seite 409: Ac-Sicherungen

    Maßzeichnungen 409 AC-Sicherungen R3i und R4i ￭ 170M1562D, 170M1565D, 170M1566D, 170M1569D (IEC)

  • Seite 410: Ul, Csa)

    410 Maßzeichnungen DFJ-25, DFJ-50, DFJ-70, DFJ-125 (UL, CSA) 2.38˝ 2.25˝ 0.63˝ 1.06˝ 0.50˝ 0.81˝ 4.63" (± 0.03) 3.63" 1.13" .75" 2.63" 1" .28" .13" .43" 70A to 100A 5.75" (± 0.03) 4.38" 1.13" 3.0" .28" 1 in = 25.4 mm 110A to 1.63"...

  • Seite 411: R6I Und R7I

    Maßzeichnungen 411 R6i und R7i ￭ 170M3816D, 170M3817D Größe 135,0 71,4 20,0 67,5 1 mm = 0,0394 in www.eaton.com...

  • Seite 412: 170M5808D, 170M5809D

    412 Maßzeichnungen 170M5808D, 170M5809D Größe 135,0 71,4 25,1 67,5 54,0 1 mm = 0,0394 in www.eaton.com 170M4409, 170M4410, 170M4412, 170M4413 (UL, CSA) Größe (in) 5/16-18 UNC-2B 1 mm = 0,0394 in www.eaton.com...

  • Seite 413: R8I

    Maßzeichnungen 413 ￭ 170M6408, 170M6410, 170M6414, 170M6416 Größe ø30 1 mm = 0,0394 in www.eaton.com...

  • Seite 414: 170M7059, 170M7062, 170M7063

    414 Maßzeichnungen 170M7059, 170M7062, 170M7063 Indicator www.eaton.com Größe 1 mm = 0,0394 in www.eaton.com...

  • Seite 415: Dc-Sicherungen

    Maßzeichnungen 415 DC-Sicherungen R3i und R4i ￭ Sicherung, 27 × 60 mm (IEC, UL, CSA) 60,3 60,3 Ø 5 7 mm Anzeigeweg Mersen (Ferraz-Shawmut) US271MI (R227600C) Sicherungslasttrennschalter (für 27 × 60 mm Sicherungen) (IEC, UL, CSA) Fixation Fixation 5.25 Fixation 25.5...

  • Seite 416: R6I Und R7I

    416 Maßzeichnungen R6i und R7i ￭ 170M4391, 170M4392 (IEC, UL, CSA) Größe (in) Min G Hø 5/16-18 UNC-2B 1 mm = 0,0394 in www.eaton.com 170M4413, 170M4415 (IEC, UL, CSA) Größe (in) 5/16-18 UNC-2B 1 mm = 0,0394 in www.eaton.com...

  • Seite 417: 170M6541, 170M6543 (Ul, Csa)

    Maßzeichnungen 417 170M6541, 170M6543 (UL, CSA) 1000…1250 V Sicherungen (wie sie auch für 690 V Einheiten verwendet werden) Größe mm (Zoll) mm (Zoll) mm (Zoll) mm (Zoll) mm (Zoll) mm (Zoll) 74 (2,91) 75 (2,95) 59 (2,32) 45 (1,77) 5 (0,20) 17 (0,67) 74 (2,91) 75 (2,95)

  • Seite 418: R8I

    418 Maßzeichnungen ￭ 170M6413, 170M6415, 170M6417, 170M6419 (IEC, UL, CSA) Größe ø30 ø30 *Für Größe 3 1600 … 2000 A 1 mm = 0,0394 in. www.eaton.com...

  • Seite 419: 170M6544, 170M6546, 170M6549 (Iec, Ul, Csa)

    Maßzeichnungen 419 170M6544, 170M6546, 170M6549 (IEC, UL, CSA) Größe ø30 1 mm = 0,0394 in www.eaton.com...

  • Seite 420: Leistungsschalter

    420 Maßzeichnungen Leistungsschalter E2.2S (IEC) ￭ Horizontale Anschlüsse 2000 A Türposition Vertikale Anschlüsse 2000 A (bei der in die- Erdungsvorrichtung sem Handbuch dargestellten Ausführung nicht verwendet) Horizontale Anschlüsse 2500 A Bewegliches Teil Vertikale Anschlüsse 2500 A (bei der in die- Festes Teil sem Handbuch dargestellten Ausführung nicht verwendet)

  • Seite 421: E2.2S-A (Ul/Csa)

    Maßzeichnungen 421 E2.2S-A (UL/CSA) ￭ Horizontale Anschlüsse 1600 A … 2000 A Bewegliches Teil Vertikale Anschlüsse 1600 A… 2000 A (bei Festes Teil der in diesem Handbuch dargestellten Aus- führung nicht verwendet) Anzugsmoment 8,6 Nm (6,3 lbf·ft) Trennung Türposition Abstände für angeschlossen, Test, getrennt Erdung Dachisolierung oder Isoliermaterial Befestigungsschrauben des festen Teils...

  • Seite 422: E4.2S (Iec)

    422 Maßzeichnungen E4.2S (IEC) ￭ Horizontale Anschlüsse 3200 A Bewegliches Teil Vertikale Anschlüsse 3200 A (bei der in die- Festes Teil sem Handbuch dargestellten Ausführung nicht verwendet) Horizontale Anschlüsse 4000 A Teilung (falls vorgesehen) Anzugsmoment 3200 A 20 Nm (15 lbf·ft) Türposition Erdungsvorrichtung...

  • Seite 423: E4.2S-A (Ul/Csa)

    Maßzeichnungen 423 E4.2S-A (UL/CSA) ￭ Horizontale Anschlüsse 2500 A Bewegliches Teil Vertikale Anschlüsse 2500 A (bei der in die- Festes Teil sem Handbuch dargestellten Ausführung nicht verwendet) Anzugsmoment 20 Nm (15 lbf·ft) Trennung Türposition Abstände für angeschlossen, Test, getrennt Erdung Dachisolierung oder Isoliermaterial Befestigungsschrauben des festen Teils...

  • Seite 424: E6.2H (Iec)

    424 Maßzeichnungen E6.2H (IEC) ￭ Horizontale Anschlüsse 4000-5000 A Bewegliches Teil Horizontale Anschlüsse 6300 A Festes Teil Anzugsmoment 4000-5000 A 20 Nm (15 Trennung lbf·ft) Türposition Erdungsvorrichtung...

  • Seite 425: E6.2V-A (Ul/Csa)

    Maßzeichnungen 425 E6.2V-A (UL/CSA) ￭ Horizontale Anschlüsse 5000 A Bewegliches Teil Vertikale Anschlüsse 5000 A (bei der in die- Festes Teil sem Handbuch dargestellten Ausführung nicht verwendet) Anzugsmoment 20 Nm (15 lbf·ft) Trennung Türposition Dachisolierung oder Isoliermaterial Befestigungsschrauben M8×25 für festen Teil mitgeliefert Anzugsmoment 20 Nm (15 lbf·ft)

  • Seite 426: Steuerungs- Und Regelungselektronik

    426 Maßzeichnungen Steuerungs- und Regelungselektronik Regelungseinheit ZCU ￭ Hinweis: Das Steuerkabel-Erdungsblech kann entweder oben oder unten an der Regelungseinheit montiert werden.

  • Seite 427: Ucu-Regelungseinheit

    Maßzeichnungen 427 UCU-Regelungseinheit ￭...

  • Seite 428: Regelungseinheit Bcu

    428 Maßzeichnungen Regelungseinheit BCU ￭...

  • Seite 429: Dpmp-01 Türmontagesatz

    ACX-AP-x_dimensions control panel with door mount kit.pdf Maßzeichnungen 429 Dimension drawings 155 ACX-AP-x control panel with door mounting kit DPMP-01 Türmontagesatz ￭ 81.0 [3.19] 86.5 [3.41] 123.1 [4.85] 125.0 [4.92] Öffnung in der Schaltschranktür: 109 mm × 223 mm (4,29 in. × 8,78 in.) Blechstärke: 1,5 …...

  • Seite 430: Bamu Spannungs-/Stromeinheit

    430 Maßzeichnungen BAMU Spannungs-/Stromeinheit 119.5 [4.70] 134.8 [5.31]...

  • Seite 431: Rampe

    Maßzeichnungen 431 Rampe...

  • Seite 432: Gleichtaktfilter

    432 Maßzeichnungen Gleichtaktfilter EMV/RFI-Filter und Zubehör RFI-Filter ￭...

  • Seite 433: Montagesatz Mit Ovaler Ringkern-Drossel

    Maßzeichnungen 433 Montagesatz mit ovaler Ringkern-Drossel ￭...

  • Seite 434: Ovale Ringkern-Drossel

    434 Maßzeichnungen Ovale Ringkern-Drossel ￭...

  • Seite 435: Beispiel-Stromlaufpläne

    Zweck dieser Stromlaufpläne: • Darstellung der internen Anschlüsse und Verständnis des Betriebs eines Schrank-Frequenzumrichters mit einer IGBT-Einspeiseeinheit und • Anleitung zur Verdrahtung einer IGBT-Einspeiseeinheit (ACS880-204) beim Einbau in einen Kunden-Schaltschrank. In den Stromlaufplänen verwendete Komponentenbezeichnungen Baugrößen R3i und R4i: ￭...

  • Seite 436: Baugrößen R6I Und R7I

    Bedienpanel ACS-AP-x Fxx.xx Sicherungen Netztrennschalter/Leistungsschalter Netzschütz Ladeschalter Ladeschütz Rx.x Gleichtaktfilter R4.x Ladewiderstände LCL-Filtermodul(e) (Typ BLCL-0x-x für Baugröße R6i und R7i) Einspeisemodul(e) (Typ ACS880-204) Baugrößen R8i und Parallelschaltung nxR8i ￭ Bezeichnung Komponente Regelungseinheit Bedienpanel ACS-AP-x Fxx.xx Sicherungen Haupttrennschalter oder Hauptleistungsschalter Netzschütz Ladeschalter Ladeschütz...

  • Seite 437: Inhalt Der Stromlaufplansätze

    Beispiel-Stromlaufpläne 437 Inhalt der Stromlaufplansätze Der Inhalt der einzelnen Stromlaufplansätze ist nachfolgend aufgelistet: ACS880-204 IGBT-Einspeiseeinheit mit einem R3i oder R4i Einspeisemodul (3AXD10001261175) • Hauptsicherungsschalter • IGBT-Einspeisemodul • LCL-Filtermodul WFU-xx • Interne Hilfsspannungsversorgung • IEC/UL-Dachlüftereinheit • Regelungseinheit ZCU-14 • Bedienpanel ACS880-204 IGBT-Einspeiseeinheit R6i oder R7i (3AXD10001639407) •...

  • Seite 438: Baugrößen R3I Und R4I

    438 Beispiel-Stromlaufpläne • Bedienpanel Baugrößen R3i und R4i:...
  • Seite 439 Beispiel-Stromlaufpläne 439...
  • Seite 440 440 Beispiel-Stromlaufpläne...
  • Seite 441 Beispiel-Stromlaufpläne 441...
  • Seite 442 442 Beispiel-Stromlaufpläne...
  • Seite 443 Beispiel-Stromlaufpläne 443...
  • Seite 444 444 Beispiel-Stromlaufpläne...
  • Seite 445 Beispiel-Stromlaufpläne 445...
  • Seite 446 446 Beispiel-Stromlaufpläne...
  • Seite 447 Beispiel-Stromlaufpläne 447...
  • Seite 448 448 Beispiel-Stromlaufpläne...
  • Seite 449 Beispiel-Stromlaufpläne 449...
  • Seite 450 450 Beispiel-Stromlaufpläne...
  • Seite 451 Beispiel-Stromlaufpläne 451...

  • Seite 452: Baugrößen R6I Und R7I

    452 Beispiel-Stromlaufpläne Baugrößen R6i und R7i...
  • Seite 453 Beispiel-Stromlaufpläne 453...
  • Seite 454 454 Beispiel-Stromlaufpläne...
  • Seite 455 Beispiel-Stromlaufpläne 455...
  • Seite 456 456 Beispiel-Stromlaufpläne...
  • Seite 457 Beispiel-Stromlaufpläne 457...
  • Seite 458 458 Beispiel-Stromlaufpläne...
  • Seite 459 Beispiel-Stromlaufpläne 459...
  • Seite 460 460 Beispiel-Stromlaufpläne...
  • Seite 461 Beispiel-Stromlaufpläne 461...
  • Seite 462 462 Beispiel-Stromlaufpläne...
  • Seite 463 Beispiel-Stromlaufpläne 463...
  • Seite 464 464 Beispiel-Stromlaufpläne...
  • Seite 465 Beispiel-Stromlaufpläne 465...
  • Seite 466 466 Beispiel-Stromlaufpläne...
  • Seite 467 Beispiel-Stromlaufpläne 467...

  • Seite 468: Baugröße R7I

    468 Beispiel-Stromlaufpläne Baugröße R7i...

  • Seite 469: Baugröße 1×R8I

    Beispiel-Stromlaufpläne 469 Baugröße 1×R8i...
  • Seite 470 470 Beispiel-Stromlaufpläne...
  • Seite 471 Beispiel-Stromlaufpläne 471...
  • Seite 472 472 Beispiel-Stromlaufpläne...
  • Seite 473 Beispiel-Stromlaufpläne 473...
  • Seite 474 474 Beispiel-Stromlaufpläne...
  • Seite 475 Beispiel-Stromlaufpläne 475...
  • Seite 476 476 Beispiel-Stromlaufpläne...
  • Seite 477 Beispiel-Stromlaufpläne 477...
  • Seite 478 478 Beispiel-Stromlaufpläne...
  • Seite 479 Beispiel-Stromlaufpläne 479...
  • Seite 480 480 Beispiel-Stromlaufpläne...
  • Seite 481 Beispiel-Stromlaufpläne 481...
  • Seite 482 482 Beispiel-Stromlaufpläne...
  • Seite 483 Beispiel-Stromlaufpläne 483...
  • Seite 484 484 Beispiel-Stromlaufpläne...
  • Seite 485 Beispiel-Stromlaufpläne 485...
  • Seite 486 486 Beispiel-Stromlaufpläne...
  • Seite 487 Beispiel-Stromlaufpläne 487...

  • Seite 488: Baugröße 4×R8I

    488 Beispiel-Stromlaufpläne Baugröße 4×R8i...
  • Seite 489 Beispiel-Stromlaufpläne 489...
  • Seite 490 490 Beispiel-Stromlaufpläne...
  • Seite 491 Beispiel-Stromlaufpläne 491...
  • Seite 492 492 Beispiel-Stromlaufpläne...
  • Seite 493 Beispiel-Stromlaufpläne 493...
  • Seite 494 494 Beispiel-Stromlaufpläne...
  • Seite 495 Beispiel-Stromlaufpläne 495...
  • Seite 496 496 Beispiel-Stromlaufpläne...
  • Seite 497 Beispiel-Stromlaufpläne 497...
  • Seite 498 498 Beispiel-Stromlaufpläne...
  • Seite 499 Beispiel-Stromlaufpläne 499...
  • Seite 500 500 Beispiel-Stromlaufpläne...
  • Seite 501 Beispiel-Stromlaufpläne 501...
  • Seite 502 502 Beispiel-Stromlaufpläne...
  • Seite 503 Beispiel-Stromlaufpläne 503...
  • Seite 504 504 Beispiel-Stromlaufpläne...
  • Seite 505 Beispiel-Stromlaufpläne 505...
  • Seite 506 506 Beispiel-Stromlaufpläne...
  • Seite 507 Beispiel-Stromlaufpläne 507...
  • Seite 508 508 Beispiel-Stromlaufpläne...
  • Seite 509 Beispiel-Stromlaufpläne 509...

  • Seite 511: Ergänzende Informationen

    Anfragen zum Produkt und zum Service Wenden Sie sich mit Anfragen zum Produkt unter Angabe des Typenschlüssels und der Seriennummer des Geräts an Ihre ABB Vertretung. Eine Liste der ABB Verkaufs-, Support- und Service-Adressen finden Sie im Internet unter www.abb.com/contact-centers.
  • Seite 512 3AXD50000008341M © Copyright 2024 ABB. All rights reserved. Specifications subject to change without notice.

Inhaltsverzeichnis
