Entfernen Der Hauptplatine; Hauptplatine; Entfernen Des Objektivs - Sharp PG-B10S Serviceanleitung

PG-B10S

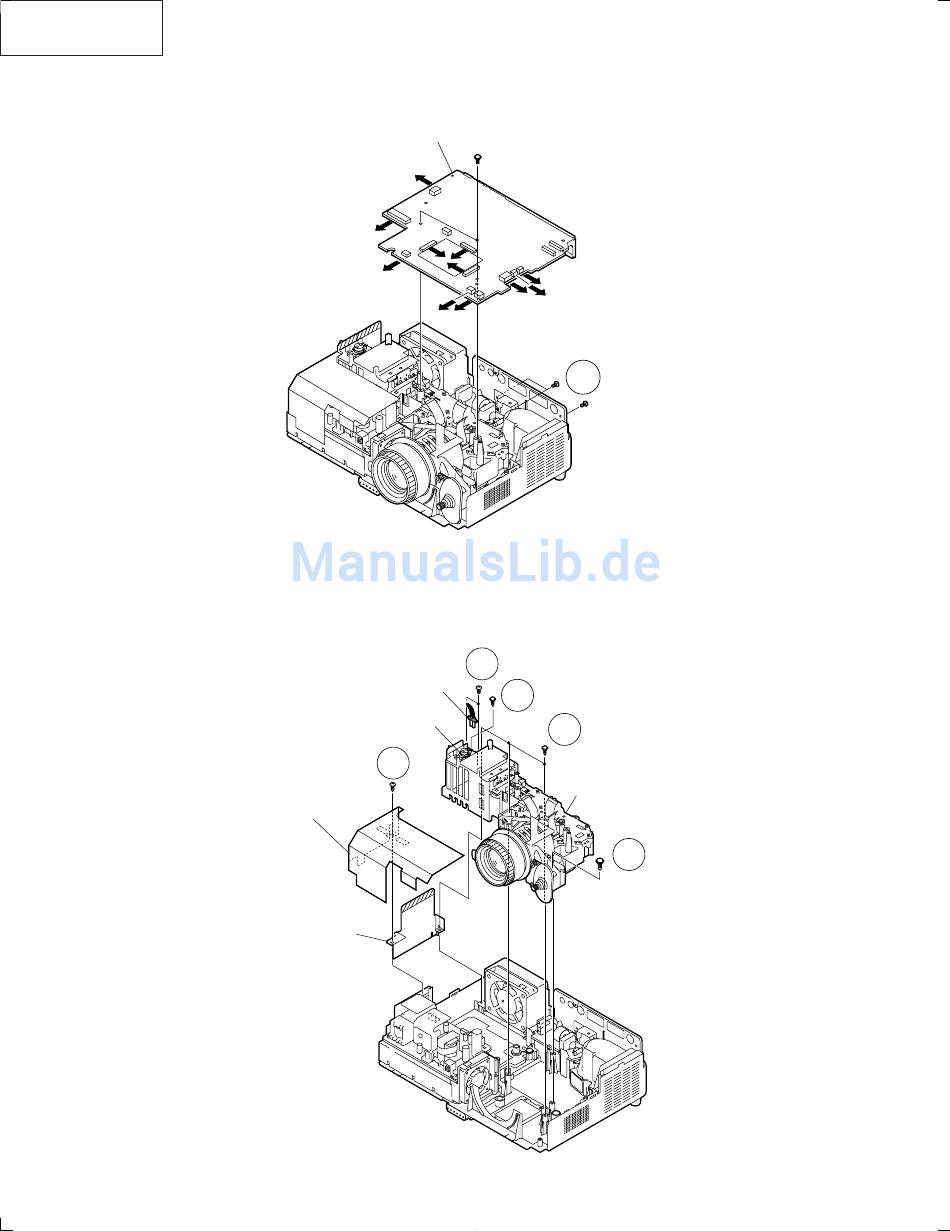

3. Entfernen der Hauptplatine

3-1. Die beiden Sicherungsschrauben von der Hauptplatineneinheit losdrehen, dann die Hauptplatineneinheit
entfernen.

4. Entfernen des Objektivs

4-1. Die beiden Arretierschrauben von der Lampenfassung losdrehen, dann die Lampenfassung abnehmen.
4-2. Die Arretierschraube vom Bimetall losdrehen und das Bimetall entfernen.
4-3. Die fünf Arretierschrauben von der Optikeinheit losdrehen, dann die Optikeinheit, die Seitenblende und die
Isolationsplatine entfernen.

Hauptplatine

[EA]
[FA]
Lampenfassung
Bimetall
4-3
Isolationsplatine
Seitenblende
[FD]
[RP]
[GP]
[RP]
[TH]
[FB]
[LF]
[TI]
[SP]
3-1
4-1
4-2
4-3
Optikeinheit
56
4-3
