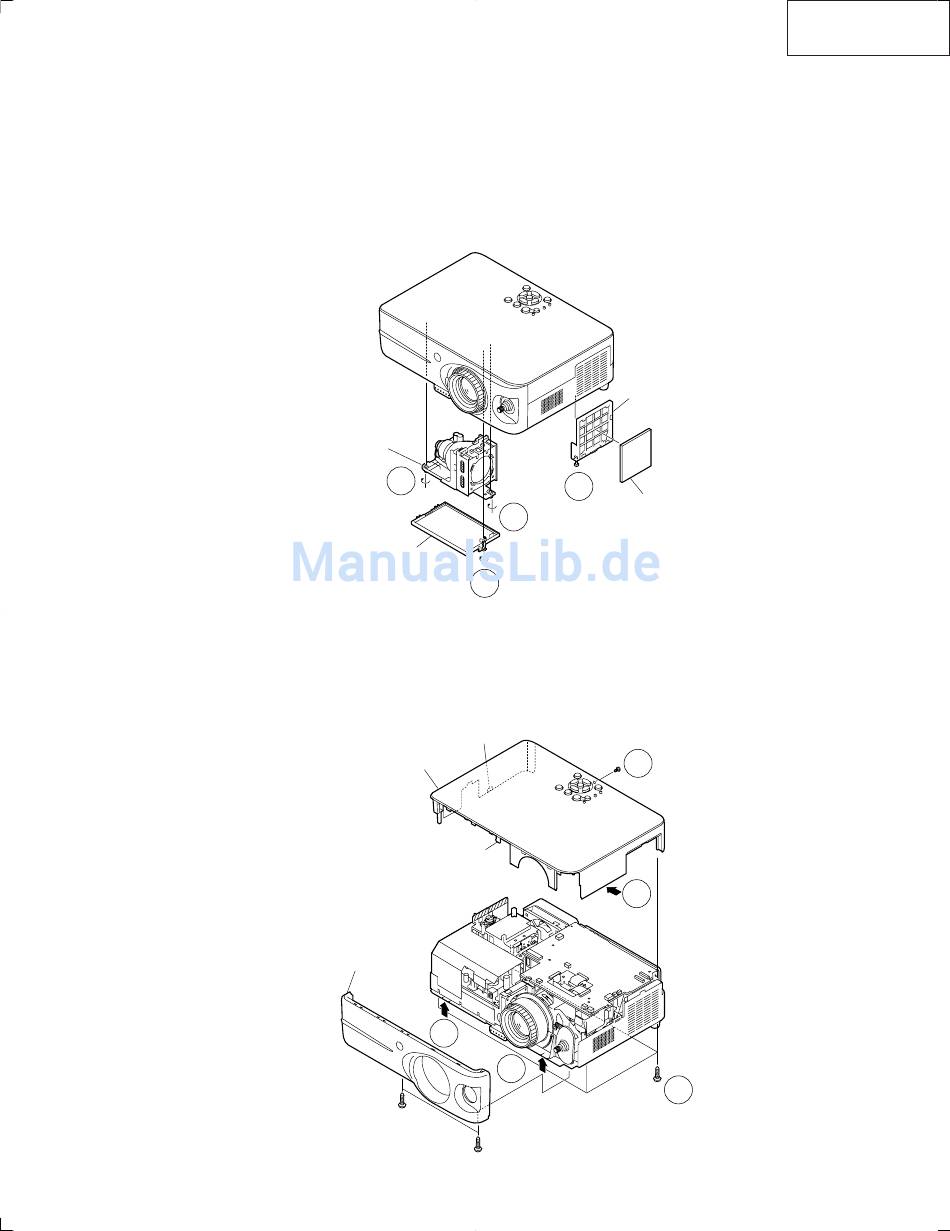

1. Entfernen der Lampeneinheits- und der Filtereinheitsabdeckung

1-1. Die Sicherungsschraube von der Lampeneinheitsabdeckung losdrehen, dann die Lampeneinheitsabdeckung
entfernen.
1-2. Die beiden Sicher ungsschrauben von der Lampeneinheitsabdeckung losdrehen, dann die
Lampeneinheitsabdeckung entfernen.
1-3. Die beiden Sicherungsschrauben von der Filterabdeckung losdrehen, dann die Filterabdeckung entfernen.
Lampeneinheitsabdeckung
2. Entfernen des vorderen und oberen Gehäuseteils
2-1. Die sieben Arretierschrauben vom vorderen und oberen Gehäuseteil losdrehen.
2-2. Die rechte Seite des oberen Gehäuseteils anheben, dann die Haken vorne und links am oberen Gehäuseteil
aushaken. Danach das obere Gehäuseteil abnehmen.
2-3. Die pfeilmarkierten Haken aushaken, dann das vordere Gehäuseteil abnehmen.
Vorderes Gehäuseteil

ENTFERNEN DER HAUPTTEILE

Lampeneinheit
1-2
1-1
Haken
Oberes Gehäuseteil
Haken
2-3
Filterabdeckung
1-3
Luftfilter
1-2
2-1
2-2
2-3
2-2
55
PG-B10S
