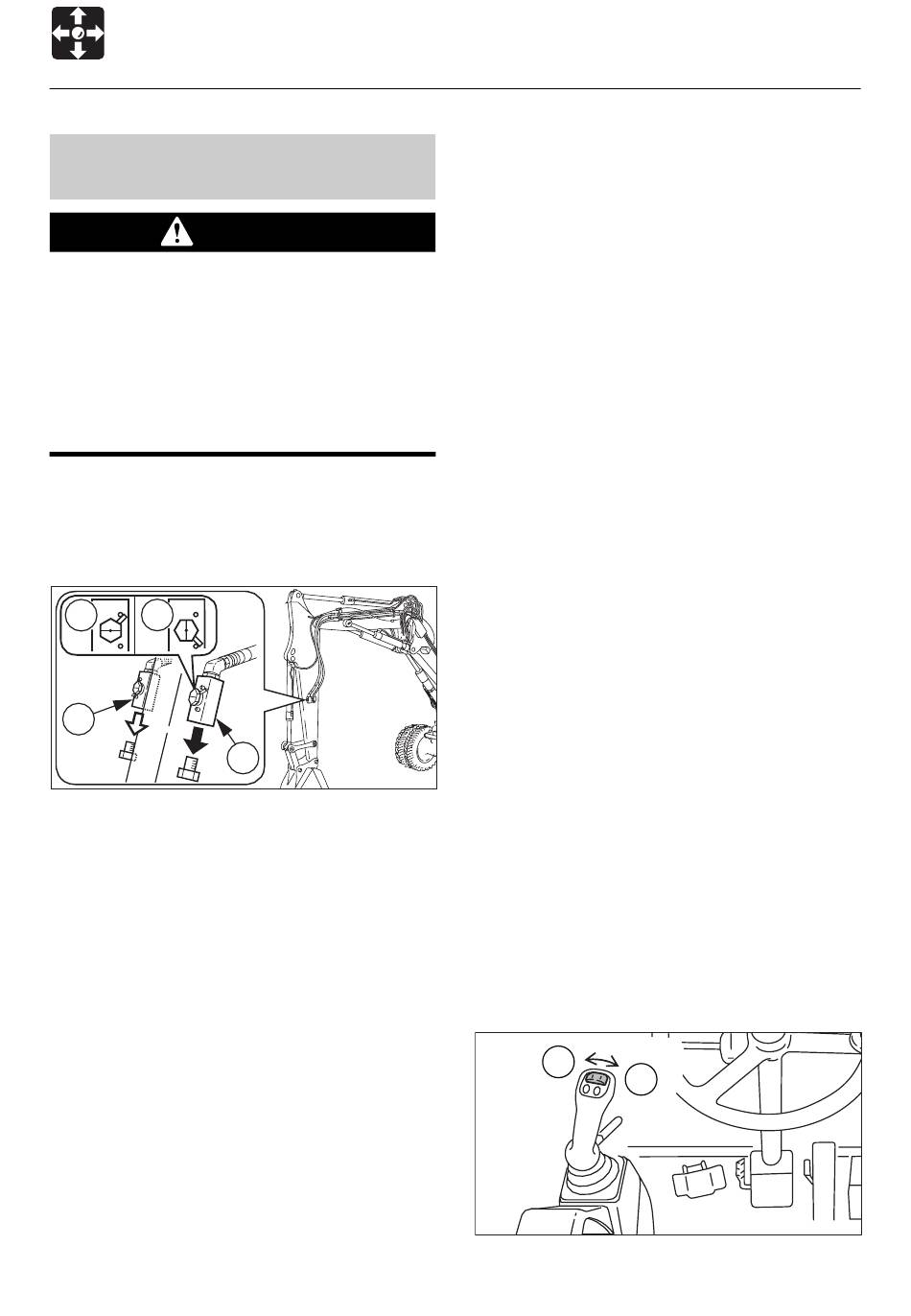

Takeuchi TB175W Bedienungsanleitung Seite 64

STEUERUNG
Zubehör
Leitungen der ersten
Zusatzhydraulik
WARNUNG
Werden vor dem Ablassen des
Hydraulikdrucks Kappen oder Filter
entfernt oder Leitungen gelöst, kann
Hydrauliköl herausschießen.
• Vor dem Entfernen von Stopfen oder
Trennen von Schläuchen, Zuerst den
internen Druck abbauen.
Diese Leitungen transportieren das
Hydrauliköl, das für den Betrieb eines
hydraulischen Aufbruchhammers, Brechers
oder für andere Zubehörteile erforderlich ist.
S O
b
Absperrhähne .... S: Geschlossen O:Öffnen
Anschluß der Hydraulikkreisläufe
Um die Zubehörteil-Hydraulikleitungen
anzuschließen, wie folgt verfahren :
1. Den restlichen Druck in den Leitungen
ablassen, und anschließend das Stopp-
Ventil schließen. siehe "Restdruck ablassen".
2. Die Pfropfen entfernen.
3. Die Zusatz-Hydraulikleitungen an die
Anschlüsse (a) und (b) anschließen.
Bei einem montierten hydraulischen
Aufbruchhammer, den Rückleitungskreislauf
an Anschluß (b) und den Zuführkreislauf an
Anschluß (a) anschließen.
4. Die Absperrhähne öffnen.
Bei einem montierten hydraulischen
Aufbruchhammer, den Umschaltventil (1)
öffnen.
a
W2C005
Siehe Seite 63 "Umschaltventil".
5. Wenn der Anschluß abgeschlossen ist, die
Hydraulikleitungen entlüften.
a. Den Motor starten und im geringen
Leerlauf ohne Last 10 Minuten laufen
lassen.
b. Während der Motor im geringen Leerlauf
läuft, die Zusatz-Hydrauliksteuerung
wiederholt betätigen (ca. 10 mal), um die
Hydraulikleitungen zu entlüften.
c. Den Motor stoppen und länger als 5
Minuten warten, bis Blasen aus dem
Hydrauliköl im Tank entweichen.
WICHTIG: Befolgen
Zubehörteil-Hersteller spezifizierte
Verfahren zur Entlüftung.
6. Nach Lecks suchen.
Hydraulik-kreisläuf abtrennen
1. Den restlichen Druck in den Leitungen
ablassen, und anschließend die
Absperrhähne
"Restdruck ablassen".
2. Die Leitungen von den Anschlüssen (a)
und (b) trennen.
3. Die Stopfen installieren.
Restdruck ablassen
Nach dem Benutztung der Anbaugeräte-
Hydraulikkreisläufe verbleibt noch der Druck
in den Kreisläufen, der sog. restdruck. Vor
dem Abtrennen der Leitungen diesen
restdruck ablassen.
A
1. Den Motor ausschalten.
62
Sie das
schließen.
B
vom
siehe
W2B018
