Takeuchi TB175W Bedienungsanleitung Seite 149

WARTUNG
Nach Erfordernis
5
A

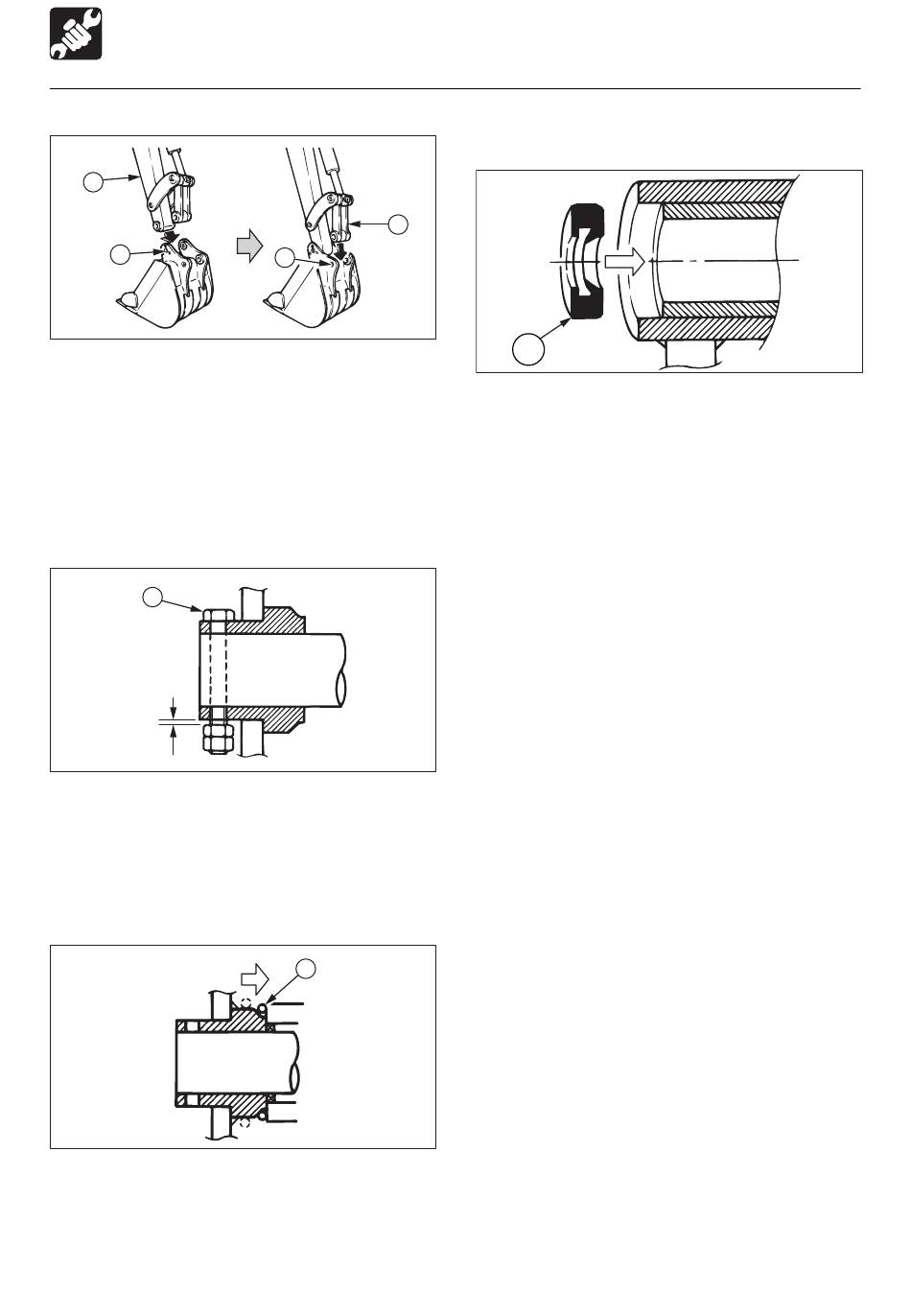

2. Die Bohrung (A) des Haltestifts am Löffel
mit der Bohrung im Löffelstiel (5) fluchten
und den Haltestift (2) einsetzen.
3. Den Zylinder betätigen und die Haltestift-
Bohrung (B) im Löffel mit der Bohrung im
Verbindungsarm (6) fluchten und den
Haltestift (2) einsetzen.
1
0.5~1mm
4. Umkehrsperröffnungen ausrichten,
Bolzen (1) und Muttern anbringen.
Einen Abstand von 0,5 – 1 mm Zwischen
Mutter und Löffelbuchse lassen, damit sich
die Mutter nicht lockert.
5. Den Abstand zwischen dem Löffel und
Löffelstiel einstellen. Siehe Seite 144.
6. Den O-Ring (4) überstreifen.
6
B
E4G054
E4G055
4
E4G056
147
Austausch der Haltestiftdichtung
3
1. Die Haltestiftdichtung (3) mit der oben
gezeigten Ausrichtung einsetzen.
2. Die Dichtung mit einem Holzhammer
langsam hineintreiben. Die Dichtung dabei
nicht beschädigen.
E4G057
