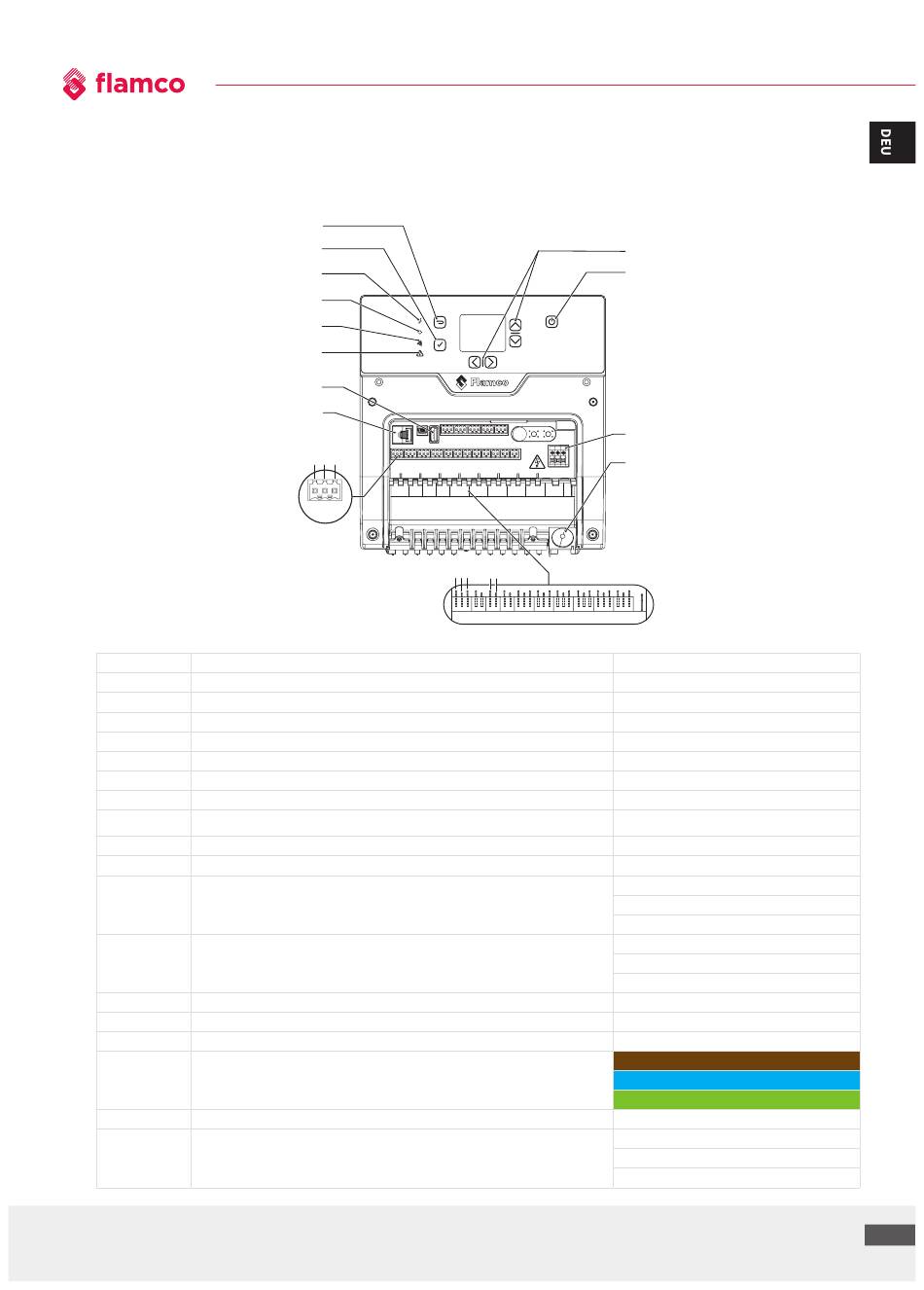

5.6 Steuerungseinheit

Identifizierung
Beschreibung
A
Stromanzeige (orange = Strom)
B
Statusanzeige (grün = ok Automat läuft)
C
Bluetooth-Anzeige (blaues Licht = aktiv)
D
Fehler/Alarm (rot = Alarm/Fehler aktiv)
E
Bestätigungstaste
F
Return-Taste
G
Navigationstasten
H
Bildschirm ein/aus (zum Abschalten 8 Sek. gedrückt halten)
I
RJ45-Stecker für Modbus/Bacnet über tcip
J
USB-A Software-Update + Protokollierung
CAN
CAN-Anschluss
RS485
Modbus/Bacnet/HFC über RS485
F1
Sicherung 1 (P31&P32) 5x20 5A
F2
Sicherung 2 (P33&P35) 5x20 10AT
F3
Sicherung 2 (P34&P36) 5x20 10AT
K
Netzstecker
L
Netzkabeldurchführung
P11
SELV, Gefäßfüllstand Analog Out 0-10v
Handbuch für den Flamcomat MK-C G4
F
E
A
B
C
D
J
I
CAN
RS485
123
P15
P16 P17
P18 P19 P20
P21 P22 P23 P24 P25 P26
P15
P27 P28 P29
P30
P31
P32
1 23
P27
P28 P29
Wir behalten uns das Recht vor, die Bauform und die technischen Daten unserer Produkte zu ändern.
G
H
F2
F3
F1
K
10A
P11
5A
10A
L
L N PE
P33
P34
P35
P36
1 2
P30
P31
P32
P33
P34
P35
P36
Pinbelegung
1. CAN Hi
2. CAN Lo
3. Masse
1. B+
2. B-
3. Masse
1. L
2. N
3. PE
1. 0–10 V
2. 4–20 mA
3. Masse
15
