1. Algemeen

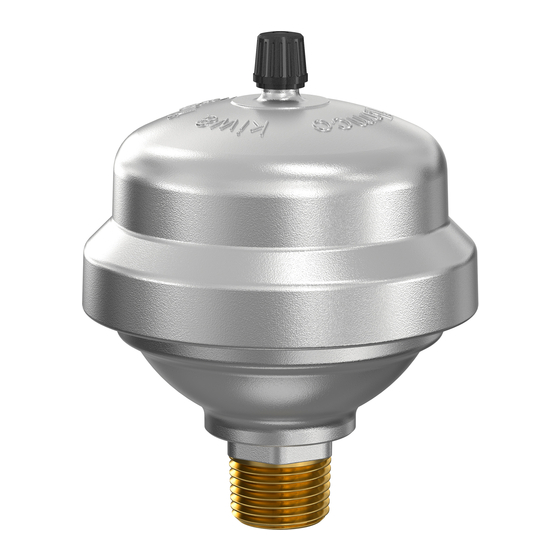

Deze handleiding is geldig voor Flexofit waterslagdempers.
Toepassing
• Flexofit Waterslagdempers zijn bedoeld voor gebruik in koudwater-
leidingen van sanitaire installaties (KIWA-richtlijn: Tmax. 30 °C).
• Min./max. toelaatbare temperatuur op het membraan is +4 °C / 90 °C.
• Max. werkdruk: 10 bar (piek belasting 40 bar).
• Max. schokdruk: 15 bar.
Veiligheid
De Flexofit wordt met voordruk geleverd: beschadiging kan ernstige
schade en verwonding veroorzaken.
2. Installatie
De volgende punten zijn van belang om de goede werking van de
Flexofit waterslagdemper te verzekeren:
• Houdt u zich aan de lokale regelgeving en richtlijnen.
• Installeer bij een waterdruk boven 6 bar een drukreduceerventiel na de
watermeter.
• Zorg voor een geringe watersnelheid in het systeem door een juiste
leidingdiameter te kiezen.
• Voer de installatie uit op een drukloos systeem.

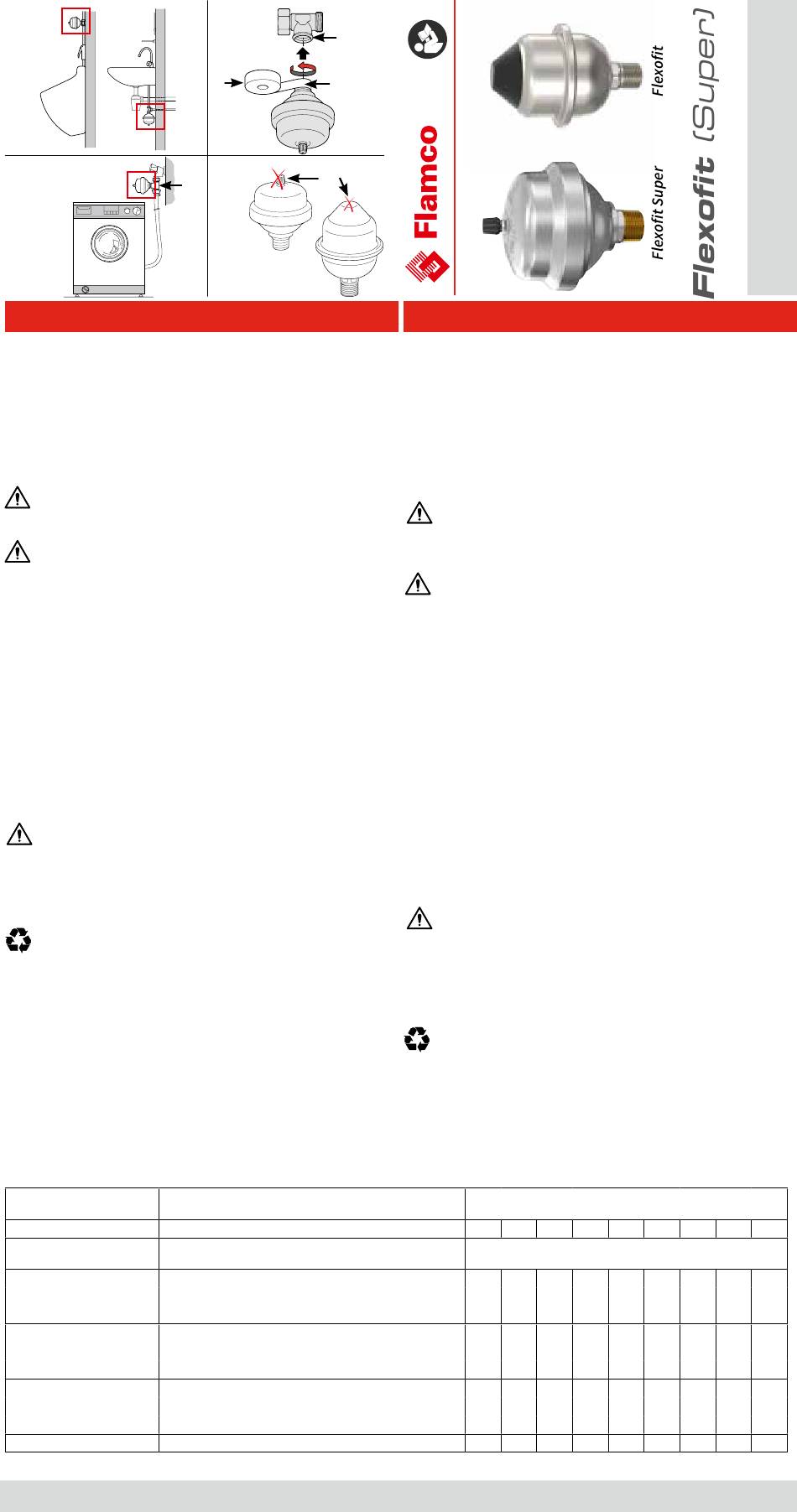

• Monteer de Flexofit waterslagdemper zo dicht mogelijk bij de veroorzaker
van waterslag (fig. 1)
• Monteer de Flexofit waterslagdemper in een ½ binnendraad (A), bijvoor-
beeld in een T-stuk (fig. 2).
• Gebruik afdichttape (B) (gebruik geen hennep!) op de aansluiting van de
Flexofit waterslagdemper (fig. 2).
• Gebruik voor montage de daarvoor bestemde sleutelvlakken (C) 2).
• Voor montage tussen was- en afwasmachinekraan en slang kan gebruik
gemaakt worden van het speciale Flexofit T-stuk (D), art.nr. 24985 (fig. 3).
Let op!
Onder de zwarte dop zit het gasventiel (E). Dit nooit indrukken.
Hierdoor verliest de demper zijn dempend vermogen (fig. 4).
3. Demonteren
• Maak het systeem drukloos.
• Verwijder de Flexofit waterslagdemper
Milieu
Houdt u zich aan de lokale regelgeving bij het afvoeren van de
Flexofit waterslagdemper.
Selectietabel
Onderstaande tabel geeft aan tot welke werkdruk een Flexofit gebruikt kan
worden bij een bepaalde pijp met een bepaalde lengte. Bij hogere druk-
ken moet u twee Flexofit Waterslagdempers monteren. De aangegeven
waarden zijn gebaseerd op een watersnelheid van 3 m/s en een maximale
schokdruk van 10 bar.
Pijpmaat /
Durchmesser der Rohrleitung
½" (15 mm )
¾" (22 mm )
1" (28 mm )
1¼" (35 mm )
2.
B
C
E
D
4.
Flexofit Super
Max. pijplengte - tot ... meter /
Max. Rohrleitungslänge - bis ... Meter
15,0
20,0
30,0
7,5
15,0
20,0
7,5
15,0
20,0
7,5
www.flamcogroup.com/manuals
A
Flexofit
DEU
1. Allgemeines
Diese Anleitung gilt für Flexofit Wasserschlagdämpfer.
Einsatzbereich
• Flexofit Wasserschlagdämpfer sind für den Einsatz in sanitären Anlagen
vorgesehen.
• Die niedrigst- bzw. höchstzulässige Temperatur an der Membran beträgt
+4 °C bzw. 90 °C.
• Maximaler Betriebsdruck: 10 bar (Spitzenlast 40 bar).
• Maximal zulässige Schließdruckspitze: 15 bar.
Sicherheit
Der Flexofit ist mit Druck beaufschlagt: Eine Beschädigung des kann
zu ernsthaften System- oder Umweltschäden oder Verletzungen von
Personen führen.
2. Einbau
Durch die genaue Beachtung der nachstehenden Anweisungen
ist sichergestellt,dass der Flexofit Wasserschlagdämpfer ord-
nungsgemäß funktioniert:
• Beachten Sie die örtlichen Vorschriften und Richtlinien.
• Für die einwandfreie Funktion des Flexofit ist nach dem Wasserzähler ein
Druckminderer vorzusehen.
• Begrenzen Sie die Fließgeschwindigkeit in der Anlage durch die Wahl des
richtigen Rohrleitungsdurchmessers.
• Die Anlage ist vor dem Einbau des Flexofit Wasserschlagdämpfers druck-
los zu machen.
• Installieren Sie den Flexofit Wasserschlagdämpfer so nah wie möglich an
der den Wasserdruckstoß erzeugenden Verursacher (Abb. 1).
• Zur Montage des Flexofit Wasserschlagdämpfers wird ein ½-In-
nengewinde, z.B. in ein T-Stück (A) (Abb. 2) benötigt.
• Verwenden Sie PTFE-Band (keinen Hanf!) zum Abdichten des Flexofit
Wasserschlagdämpfers (B) (Abb. 2).
• Verwenden Sie für die Montage einen passenden Schraubenschlüssel (C)
(Abb. 2).
• Ein spezielles Flexofit T-Stück (Art.Nr. 24985) ermöglicht die Montage des
Wasserschlagdämpfers direkt zwischen Zapfstelle und dem Schlauch z.B.
einer Wasch- oder Spülmaschine (D) (Abb. 3).
Hinweis:
Das Gasventil (E) befindet sich unter der schwarzen Abdeckkappe.
Drücken Sie nicht auf Stift im Gasventil, dadurch verliert der Was-
serschlagdämpfer seine Dämpffähigkeit (Abb. 4).
3. Ausbau
• Machen Sie das System drucklos.
• Bauen Sie den Flexofit Wasserschlagdämpfer aus.
Umweltschutz
Beachten Sie bei der Entsorgung des Flexofit Wasserschlagdämpfers
die entsprechenden örtlichen Vorschriften und Bestimmungen.
Auswahltabelle
Die Tabelle unten zeigt den maximalen Betriebsdruck eines für ver-
schiedene Durchmesser und Längen der Rohrleitung. Bei höheren Drücken
sind eventuell zwei Flexofit Wasserschlagdämpfers zu installieren. Die
angegebenen Werte basieren auf einer Fließgeschwindigkeit von 3 m/s und
einer maximalen Schließdruckspitze von 10 bar.
2,0
1
1
1
1
1
2
1
2
2
2
Systeemdruk in bar /
Betriebsdruck der Anlage in bar
2,5
3,0
4,0
4,5
5,0
Aantal te monteren Flexofits /
Anzahl der einzubauenden Flexofit
1
1
1
1
1
1
1
1
2
2
1
2
2
2
2
1
1
1
1
1
1
2
2
2
2
2
2
2
-
-
1
1
1
2
2
2
2
2
-
-
-
-
-
-
-
2
2
2
2
-
6,0
6,5
7,0
2
2
2
2
-
-
-
-
-
2
2
2
-
-
-
-
-
-
2
-
-
-
-
-
-
-
-
-
-
-
