Busverbindung

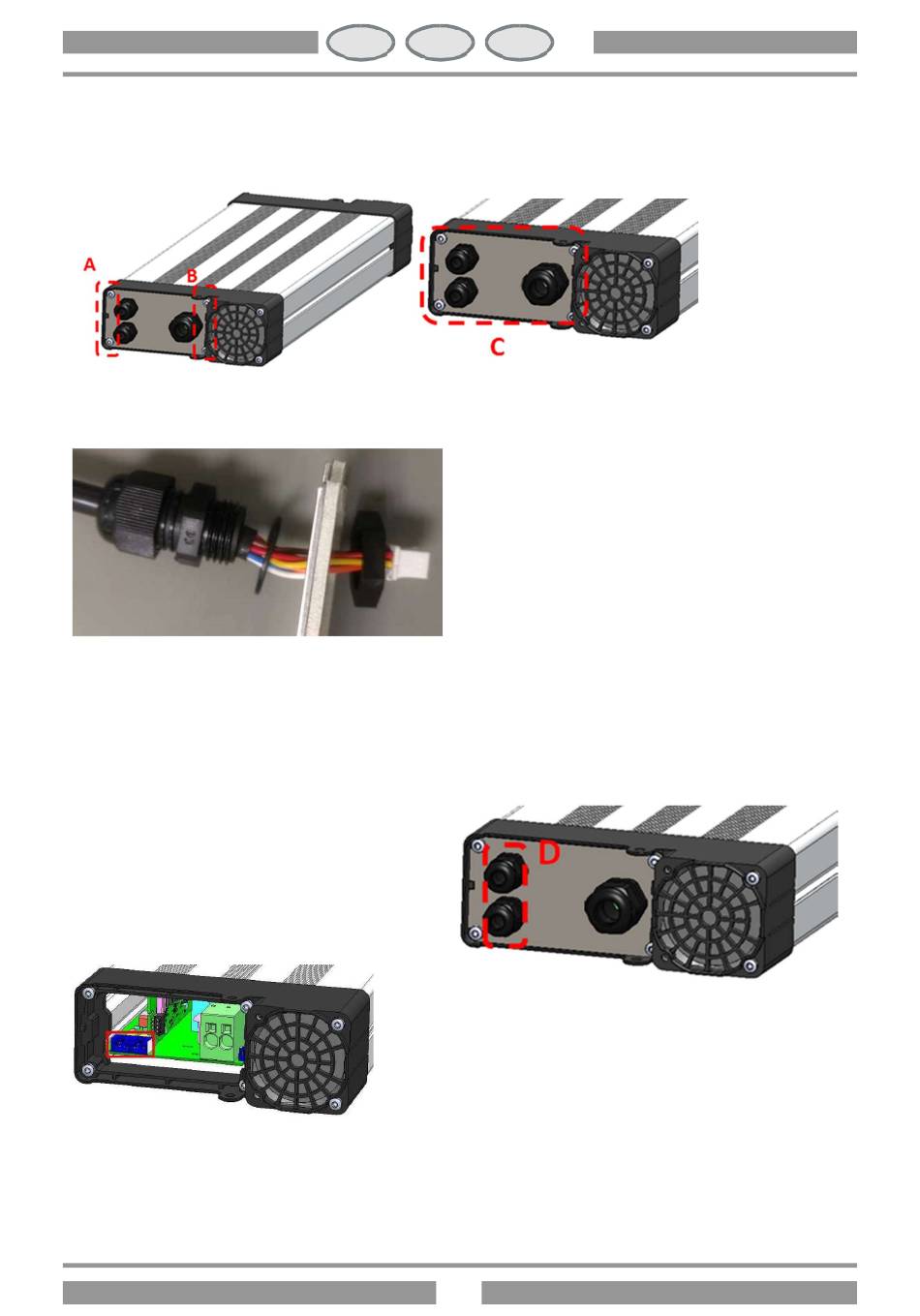

Führen Sie die folgenden Schritte aus, um einen MOD1-Generator an das Bussystem anzuschließen:
Stellen Sie sicher, dass die Versorgungsspannung abgeschaltet ist.
Entfernen Sie die 2 mit "A" gekennzeichneten Schrauben. Lösen Sie die 2 Schrauben mit der Bezeichnung "B" um 3
Führen Sie die Buskabel mit den Kabelverschraubungen einschließlich der Dichtungen in die Bohrungen "D" im Inneren
der Abdeckplatte ein. Ziehen Sie die Muttern auf der anderen Seite an (Anzugsmoment 3 Nm). Achten Sie auf die richtige
Position der Dichtung (siehe Foto unten):
Schließen Sie die Buskabel an die mit "F" gekennzeichneten Buchsen im MOD1 an. Vergewissern Sie sich, dass der
Steckerclip richtig einrastet.
Hinweis: Wir empfehlen, die untere Kabelverschraubung für das Buskabel mit dem CAN-Abschlusswiderstand zu
verwenden, da dieses Kabel weniger flexibel ist und in dieser Position nicht so stark geknickt werden sollte.
Die Abdeckplatte wieder anbringen und die Schrauben "A" und "B" wieder anziehen (Anzugsmoment 2,0 Nm)
DE
AT
CH
Ziehen Sie die mit "D" gekennzeichneten Kabelverschraubungen an
(Anzugsmoment 6 Nm). Dieser Schritt ist wichtig, da er sowohl als
Zugentlastung als auch als Spritzwasserschutz nach der Montage dient.
Die elektrische Verbindung zum Bus ist hergestellt.
35
Umdrehungen.i.
Entfernen Sie die
Abdeckplatte 'C'.
