Bedienungsanleitung
Serie 900 – Tischgeräte Multi-Line
90/40INDT-L
90/80INDT-L
90/40INDWT-L
90/80INDFT-L
MULTI Großküchen GmbH
27356 Rotenburg / W.
Telefon.: 04261 / 9494-0
Fax:
04261 / 5486
BIC: COBADEFFXXX
Commerzbank Rotenburg, BLZ: 290 400 90, Kto.-Nr.: 68 55 332 00
Industriestr. 22
Internet: www.multi-gastro.de
E-Mail: info@multi-gastro.de
IBAN: DE 75290400900685533200
UST.Ident.-Nr.
248 760 841
Registergericht: Amtsgericht Walsrode HRB 200215
WEEE: DE 95 130 244
Geschäftsführer: Bernd-Michael Hiersekorn
MULTI Großküchen GmbH
Sitz der Ges.: 27356 Rotenburg
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Multi 900 Serie
Inhaltszusammenfassung für Multi 900 Serie

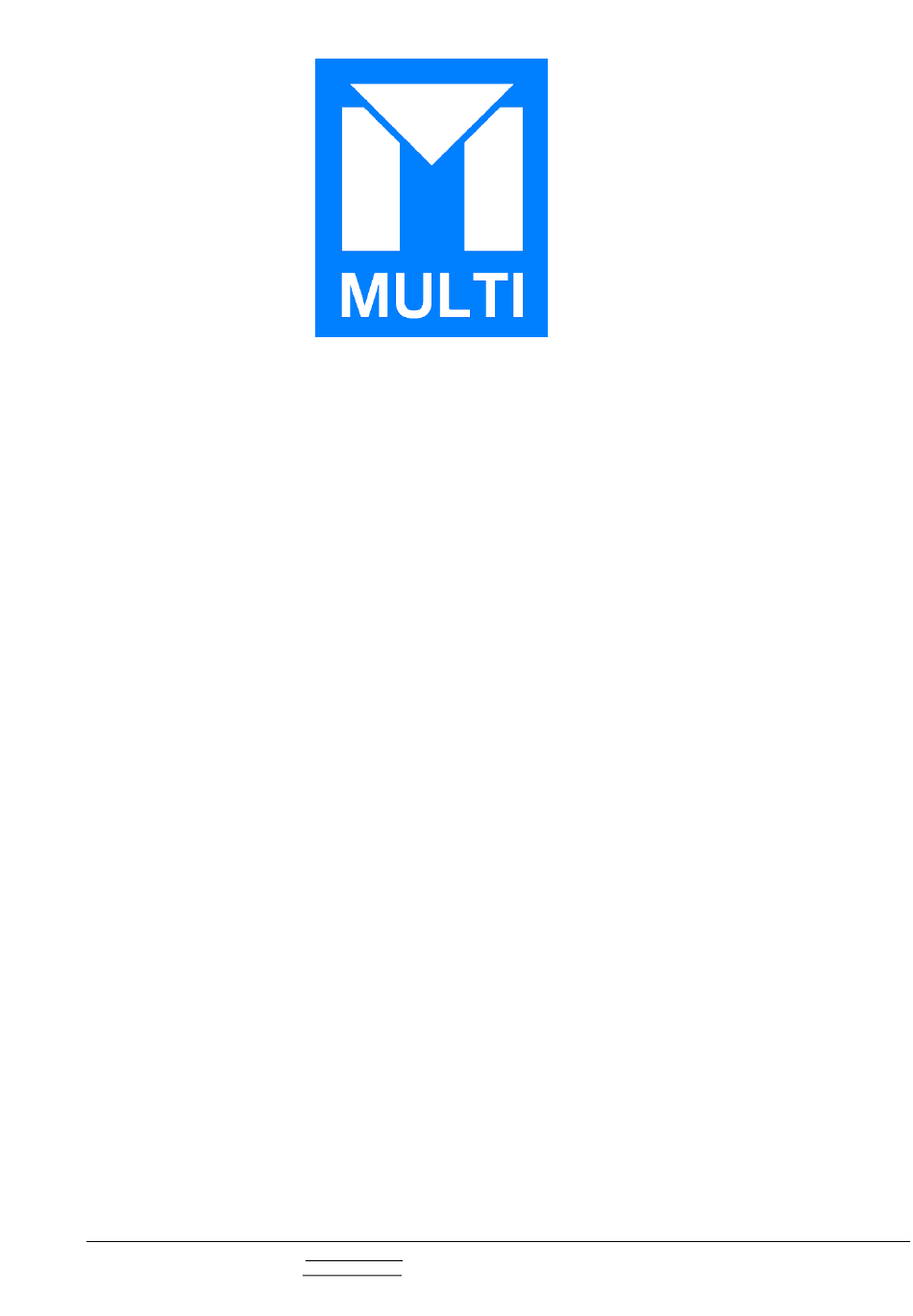

- Seite 1 Bedienungsanleitung Serie 900 – Tischgeräte Multi-Line 90/40INDT-L 90/80INDT-L 90/40INDWT-L 90/80INDFT-L MULTI Großküchen GmbH Industriestr. 22 27356 Rotenburg / W. Telefon.: 04261 / 9494-0 Internet: www.multi-gastro.de UST.Ident.-Nr. MULTI Großküchen GmbH Fax: 04261 / 5486 E-Mail: info@multi-gastro.de 248 760 841 Sitz der Ges.: 27356 Rotenburg...
- Seite 2 FIG. 1, PCI…, TPI… 562006601 M00_00 Targhetta caratteristiche Allacciamento elettrico Typenschild Elektroanschluß Plaque des caractéristiques Raccordement electrique Data Plate Electrical connection Chapa de características Conexión eléctrica PCI...T..., TPIT... 562015301 M00_00 Targhetta caratteristiche Allacciamento elettrico Typenschild Elektroanschluß Pl. des caractéristiques Raccordement electrique Data Plate Electrical connection Chapa de características...
- Seite 3 VISIONE D’ASSEME CONNESSIONI – ÜBERSICHT ANSCHLÜSSE VUE D’ENSEMBLE CONNEXIONS – OVERVIEW CONNECTIONS INFORMACIÓN GENERAL CONEXIONES...
- Seite 4 ESEMPIO DI FISSAGGIO PER APPARECCHI BEISPIEL DER FESTSETZUNG FUER GERAETE EXEMPLE DE MONTAGE POUR EQUIPEMENTS EXAMPLE OF FIXING FOR EQUIPMENT EJEMPLO FIJACIÓN DE APARATO 562026000 M00_00...
-
Seite 5: Inhaltsverzeichnis
INHALT ALLGEMEINE TECHNISCHE DATEN ..................18 TABELLE DER TECHNISCHEN DATEN .................. 18 AUFSTELLUNGSANLEITUNGEN ....................18 INSTALLATION ..........................18 GESETZLICHE BESTIMMUNGEN, TECHNISCHE VORGABEN UND VORSCHRIFTEN ................................19 ELEKTROANSCHLUSS ........................ 19 ÄQUIPOTENZIAL .......................... 19 INDUKTIONSGENERATOR ......................19 Einsatzmöglichkeiten........................ 19 Achtung, Gefahr........................20 Qualifikation und Ausbildung des Personals................ -
Seite 6: Allgemeine Technische Daten
ALLGEMEINE TECHNISCHE DATEN Min. Pfannenboden Ø 120 mm 10% bis 90% nicht Relative Luftfeuchtigkeit kondensierend Umgebungstemperatur: Betrieb 0°C ÷ 40°C Spannungstoleranz: -10% ÷ +6% Netzfrequenz 50 – 60 Hz TABELLE DER TECHNISCHEN DATEN PCI-94ET PCIT-94ET PCI-98ET PCIT-98ET PCIW-94ET PCIWT-94ET MODELLE 40x90x90 40x90x29 80x90x90... -
Seite 7: Gesetzliche Bestimmungen, Technische Vorgaben Und Vorschriften
Es sollte in erster Linie sichergestellt werden, dass die Brandschutzvorschriften eingehalten werden. Folgende Punkte müssen während der Installation immer beachtet werden: Vergewissern Sie sich, dass die Voltzahl des Stromnetzes mit der auf der Typentabelle des Geräts übereinbstimmt. Alle elektrischen Installationen müssen den örtlichen Normen entsprechen. Alle von nationalen Elektrizitätsbehörden erlassene Normen müssen eingehalten werden. -
Seite 8: Achtung, Gefahr
Achtung, Gefahr. ACHTUNG: Der unsachgemäße Gebrauch und die Nichteinhaltung der Anweisungen können Sach- und Personenschäden zur Folge haben. ACHTUNG: Vor dem Gebrauch oder vor Wartungsarbeiten an dem Gerät muss dieses Handbuch für Gebrauch, Wartung und Installation gelesen werden. GEFAHR Die Nichtbeachtung der einschlägigen Normen, Gesetze und Richtlinien zur Sicherheit stellt eine Gefahr dar. GEFAHR Der unsachgemäße Gebrauch und die Manipulierung der Generatoren stellen ein Risiko für Lebewesen und Objekte oder Sachen dar. -
Seite 9: Sicherheit Bei Installation, Wartung Und Kontrolle
Der Induktionsgenerator verfügt über ein inneres Abkühlsystem. Die Öffnungen für den Luftein- und auslass dürfen nicht mit Papier, Lappen oder ähnlichem verlegt oder gar verstopft werden. Dies könnte zur übermäßigen Überhitzung und folglich zum Abschalten der Induktion führen. Darauf achten, dass keine Flüssigkeiten (Wasser, Öl oder ähnliches) in den Induktionsgenerator eindringen können. Nie mit einem Wasserstrahl reinigen. -
Seite 10: Warum Einen Induktionsherd Wählen
"Molekülreibung" entsteht, die Wärme erzeugt. Die Geschwindigkeit und Intensität der Hitze kann durch Kontrolle des Magnetfelds geregelt werden. Warum einen Induktionsherd wählen? Wegen der Sicherheit, es sind keine Flammen und Hitzequellen vorhanden, die beim Wegnehmen des Topfes von der Kochstelle eine Gefahr darstellen. Die Kochstelle wird automatisch abgeschaltet, sobald der Topf weggenommen wird. Wegen der Schnelligkeit, die Hitze wird innerhalb des Topfes selbst erzeugt, was dazu führt, dass dieser sofort erhitzt wird. -
Seite 11: Funktionstest
FUNKTIONSTEST Nachdem alles angeschlossen ist, Funktionstest durchführen. • Topf von Kochzone entfernen. • Kochstufe auf Null stellen. • Netzspannung einschalten (die grünen Betriebslampen blinken dabei kurz auf). • Grüne und rote Lampe dürfen nicht leuchten oder blinken. • Die Anzeige darf nur die Kochstufe Null anzeigen. •... -
Seite 12: Flex Touch
FLEX TOUCH NORMALBETRIEB Die Tastenzuordnung ist standardmäßig wie abgebildet konfiguriert on/off TASTENFUNKTIONEN on/off-Taste: Mit der on/off-Taste wird die Bedienung ein- bez. ausgeschaltet. Auf der Anzeige erscheint eine „0“ falls die FlexTouch eingeschaltet ist. Wird nach dem Einschalten für längere Zeit keine Taste gedrückt, schaltet sich die FlexTouch automatisch wieder aus. -
Seite 13: Topfsuche
Anzeige erscheint die maximale Kochstufe. Diese ist bei der Standardkonfiguration auf 100 eingestellt. mid-Taste: Mit der mid-Taste kann eine vorprogrammierte mittlere Kochstufe angefahren werden. Auf der Anzeige erscheint die entsprechende Kochstufe. Diese ist bei der Standardkonfiguration auf 70 eingestellt. min-Taste: Mit der min-Taste kann eine vorprogrammierte minimale Kochstufe angefahren werden. -
Seite 14: Störungssuche - Störungsbeseitigung
STÖRUNGSSUCHE - STÖRUNGSBESEITIGUNG. · ACHTUNG: NIEMALS irgendwelche Arbeiten an den Induktionsgeneratoren durchführen, wenn zuvor nicht die Spannungsversorgung unterbrochen wurde. · GEFAHR: Hochspannung, bei direkt vom Stromnetz gespeisten Induktionsgeneratoren. · Die Induktionsgeneratoren dürfen ausschließlich von QUALIFIZIERTEM, AUTORISIERTEM PERSONAL UND UNTER EINHALTUNG DER EINSCHLÄGIGEN RICHTLINIEN UND NORMEN, SOWIE DER INTERNATIONALEN, NATIONALEN UND REGIONALEN GESETZE ZUR SICHERHEIT geöffnet werden . -
Seite 15: Fehlermeldungen Vom Generator (E1)
FEHLERMELDUNGEN VOM GENERATOR (E1) Fehle Nr. Name Mögliche Ursache Maßnahme Ungeeignetes Topfmaterial Geeignetes Topfmaterial verwenden Hardware Falsche oder defekte Spule Spule kontrollieren Kein Keine Spule oder kein Strom Spule anschließen Induktorstrom auf Leistungsteil Lüftungswege verstopft, Temperatur IGBT Luftwege freimachen, Ventilator verschmutzt, zu hoch Ventilator reinigen IGBT Temperatursensor defekt... -
Seite 16: Fehlermeldungen Von Digitalbedienungen (E2)
FEHLERMELDUNGEN VON DIGITALBEDIENUNGEN (E2) Fehle Nr. Beschreibung Mögliche Ursache Maßnahme Tasten-Dauerbetätigung Kochstelle reinigen Wasser oder Kochgeschirr auf dem Keramikglas Taster defekt Bedienung ersetzen LIN Bus nicht verbunden Keine Kommunikation LIN Bus Verbindung Überprüfen Leitungsbruch Kabelverbindung überprüfen, Verbindungskabel zwischen Tastatur und Generator defekt eventuell Kabel ersetzen Falsche ID Digitalbedienung hat falsche ID... -
Seite 17: Zugänglichkeit
ZUGÄNGLICHKEIT Um zur Klemmleiste zu gelangen, ist das Vorderpaneel des Geräts zu entfernen. Die Betriebselemente sind durch die vordere Bedienblende zugänglich, dazu die Schrauben der Bedienblende lösen und diese entfernen.
