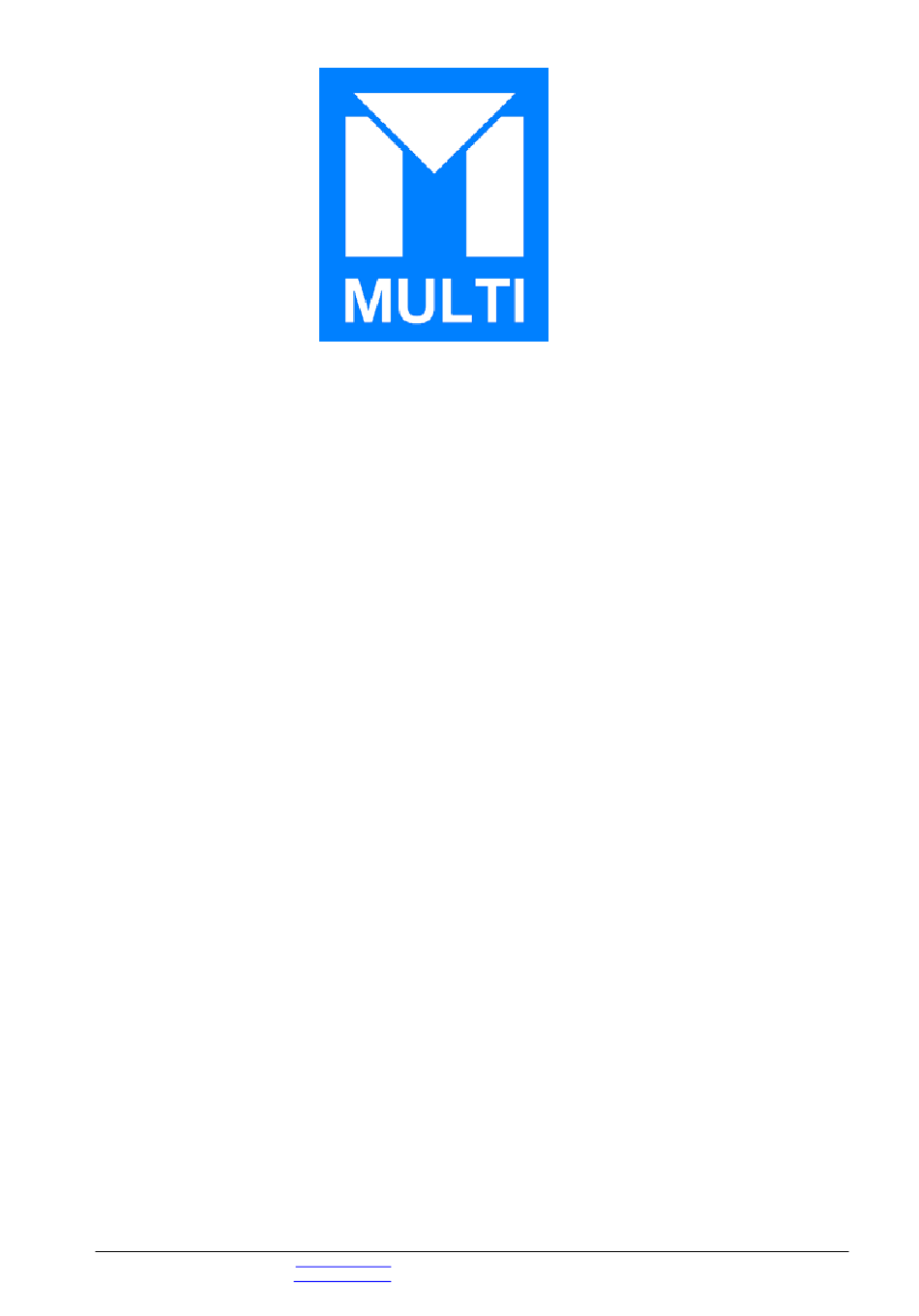

Bedienungsanleitung
Flächen-Induktionskochfeld
90/80INDF-L
Telefon.: 04261 / 9494-0
Internet:
Fax:
04261 / 5486
E-Mail:
Commerzbank Rotenburg, BLZ: 290 400 90, Kto.-Nr.: 68 55 332
Multi Großküchen GmbH
Industriestr. 22
27356 Rotenburg / W.
www.multi-gastro.de
USt.- Indent.- Nr.
info@multi-gastro.de
DE 248 760 841
MULTI Großküchen GmbH
Sitz der Ges.: 27356 Rotenburg
Registergericht: Amtsgericht Walsrode HRB 200215
Geschäftsführer: Bernd-Michael Hiersekorn
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Multi 90/80INDF-L
Inhaltszusammenfassung für Multi 90/80INDF-L
- Seite 1 Bedienungsanleitung Flächen-Induktionskochfeld 90/80INDF-L Multi Großküchen GmbH Industriestr. 22 27356 Rotenburg / W. Telefon.: 04261 / 9494-0 Internet: www.multi-gastro.de USt.- Indent.- Nr. MULTI Großküchen GmbH Fax: 04261 / 5486 E-Mail: info@multi-gastro.de DE 248 760 841 Sitz der Ges.: 27356 Rotenburg Registergericht: Amtsgericht Walsrode HRB 200215 Commerzbank Rotenburg, BLZ: 290 400 90, Kto.-Nr.: 68 55 332...
- Seite 2 FIG. A PC… Targhetta caratteristiche Allacciamento elettrico Typenschild Elektroanschluß Plaque des caractéristiques Raccordement electrique Data Plate Electrical connection Chapa de características Conexión eléctrica PC...T... Targhetta caratteristiche Allacciamento elettrico Typenschild Elektroanschluß Pl. des caractéristiques Raccordement electrique Data Plate Electrical connection Chapa de características Conexión eléctrica...
- Seite 3 VISIONE D’ASSEME CONNESSIONI – ÜBERSICHT ANSCHLÜSSE VUE D’ENSEMBLE CONNEXIONS – OVERVIEW CONNECTIONS INFORMACIÓN GENERAL CONEXIONES...
- Seite 4 ESEMPIO DI FISSAGGIO PER APPARECCHI DELLA LINEA 90 BEISPIEL DER FESTSETZUNG FUER GERAETE 90 SERIE EXEMPLE DE MONTAGE POUR EQUIPEMENTS DE LA GAMME 90 EXAMPLE OF FIXING FOR EQUIPMENT OF 90 LINE EJEMPLO FIJACIÓN DE APARATO LINEA 90...
-
Seite 5: Inhaltsverzeichnis
INHALT ALLGEMEINE TECHNISCHE DATEN..................18 TABELLE DER TECHNISCHEN DATEN..................18 AUFSTELLUNGSANLEITUNGEN....................18 INSTALLATION..........................18 GESETZLICHE BESTIMMUNGEN, TECHNISCHE VORGABEN UND VORSCHRIFTEN ................................19 ELEKTROANSCHLUSS........................19 ÄQUIPOTENZIAL..........................19 INDUKTIONSGENERATOR ......................19 Einsatzmöglichkeiten........................19 Achtung, Gefahr........................20 Qualifikation und Ausbildung des Personals................20 Gefahren wegen Nichteinhaltung der Sicherheitsvorschriften..........20 Sicherer Gebrauch........................20 Sicherheit der Benutzer oder des mit dem Gebrauch beauftragten Personals......20 Sicherheit des mit dem Gebrauch beauftragten Personals............20 Sicherheit bei Installation, Wartung und Kontrolle..............21 Reproduktion oder Verwendung von nicht autorisierten Ersatzteilen........21... -
Seite 6: Allgemeine Technische Daten
ALLGEMEINE TECHNISCHE DATEN Min. Pfannenboden Ø 120 mm 10% bis 90% nicht Relative Luftfeuchtigkeit kondensierend Umgebungstemperatur: Betrieb 0°C ÷ 40°C Spannungstoleranz: -10% ÷ +6% Netzfrequenz 50 – 60 Hz TABELLE DER TECHNISCHEN DATEN PCI-94ET PCIT-94ET PCI-98ET PCIT-98ET PCIW-94ET PCIWT-94ET MODELLE 40x90x90 40x90x29 80x90x90... -
Seite 7: Gesetzliche Bestimmungen, Technische Vorgaben Und Vorschriften
aufgestellt wird, dürfen diese Materialien möglichst nicht entzündlich sein; andernfalls sollten diese Flächen mit nicht entzündlichem Material beschichtet werden. Es sollte in erster Linie sichergestellt werden, dass die Brandschutzvorschriften eingehalten werden. Folgende Punkte müssen während der Installation immer beachtet werden: Vergewissern Sie sich, dass die Voltzahl des Stromnetzes mit der auf der Typentabelle des Geräts übereinbstimmt. -
Seite 8: Achtung, Gefahr
Die Induktionsgeneratoren dürfen nicht zum Erwärmen von anderen Gegenständen, als die oben angegebenen benutzt werden. Achtung, Gefahr. ACHTUNG: Der unsachgemäße Gebrauch und die Nichteinhaltung der Anweisungen können Sach- und Personenschäden zur Folge haben. ACHTUNG: Vor dem Gebrauch oder vor Wartungsarbeiten an dem Gerät muss dieses Handbuch für Gebrauch, Wartung und Installation gelesen werden. -
Seite 9: Sicherheit Bei Installation, Wartung Und Kontrolle
Keine Kreditkarten, Telefonkarten, Kassetten oder andere magnetische Gegenstände auf das Induktions- Glaskeramikfeld legen. Der Induktionsgenerator verfügt über ein inneres Abkühlsystem. Die Öffnungen für den Luftein- und auslass dürfen nicht mit Papier, Lappen oder ähnlichem verlegt oder gar verstopft werden. Dies könnte zur übermäßigen Überhitzung und folglich zum Abschalten der Induktion führen. -
Seite 10: Was Bedeutet Induktionskochen
Was bedeutet Induktionskochen? Das Grundprinzip des Induktionskochens ist sehr einfach: Sobald das Kochgeschirr auf das Glaskeramikfeld gestellt wird, entsteht durch Induktion ein Magnetfeld. Der eisenhaltige Boden des Topfes heizt sich schnell auf, da eine "Molekülreibung" entsteht, die Wärme erzeugt. Die Geschwindigkeit und Intensität der Hitze kann durch Kontrolle des Magnetfelds geregelt werden. -
Seite 11: Funktionstest
FUNKTIONSTEST Nachdem alles angeschlossen ist, Funktionstest durchführen. • Topf von Kochzone entfernen. • Kochstufe auf Null stellen. • Netzspannung einschalten (die grünen Betriebslampen blinken dabei kurz auf). • Grüne und rote Lampe dürfen nicht leuchten oder blinken. • Die Anzeige darf nur die Kochstufe Null anzeigen. •... -
Seite 12: Flex Touch
FLEX TOUCH NORMALBETRIEB Die Tastenzuordnung ist standardmäßig wie abgebildet konfiguriert on/off TASTENFUNKTIONEN on/off-Taste: Mit der on/off-Taste wird die Bedienung ein- bez. ausgeschaltet. Auf der Anzeige erscheint eine „0“ falls die FlexTouch eingeschaltet ist. Wird nach dem Einschalten für längere Zeit keine Taste gedrückt, schaltet sich die FlexTouch automatisch wieder aus. -
Seite 13: Topfsuche
Anzeige erscheint die maximale Kochstufe. Diese ist bei der Standardkonfiguration auf 100 eingestellt. mid-Taste: Mit der mid-Taste kann eine vorprogrammierte mittlere Kochstufe angefahren werden. Auf der Anzeige erscheint die entsprechende Kochstufe. Diese ist bei der Standardkonfiguration auf 70 eingestellt. min-Taste: Mit der min-Taste kann eine vorprogrammierte minimale Kochstufe angefahren werden. -
Seite 14: Störungssuche - Störungsbeseitigung
STÖRUNGSSUCHE - STÖRUNGSBESEITIGUNG. · ACHTUNG: NIEMALS irgendwelche Arbeiten an den Induktionsgeneratoren durchführen, wenn zuvor nicht die Spannungsversorgung unterbrochen wurde. · GEFAHR: Hochspannung, bei direkt vom Stromnetz gespeisten Induktionsgeneratoren. · Die Induktionsgeneratoren dürfen ausschließlich von QUALIFIZIERTEM, AUTORISIERTEM PERSONAL UND UNTER EINHALTUNG DER EINSCHLÄGIGEN RICHTLINIEN UND NORMEN, SOWIE DER INTERNATIONALEN, NATIONALEN UND REGIONALEN GESETZE ZUR SICHERHEIT geöffnet werden . -
Seite 15: Fehlermeldungen Vom Generator (E1)
FEHLERMELDUNGEN VOM GENERATOR (E1) Fehle Nr. Name Mögliche Ursache Maßnahme Ungeeignetes Topfmaterial Geeignetes Topfmaterial verwenden Hardware Falsche oder defekte Spule Spule kontrollieren Kein Keine Spule oder kein Strom Spule anschließen Induktorstrom auf Leistungsteil Lüftungswege verstopft, Temperatur IGBT Luftwege freimachen, Ventilator verschmutzt, zu hoch Ventilator reinigen IGBT Temperatursensor defekt... -
Seite 16: Fehlermeldungen Von Digitalbedienungen (E2)
FEHLERMELDUNGEN VON DIGITALBEDIENUNGEN (E2) Fehle Nr. Beschreibung Mögliche Ursache Maßnahme Tasten-Dauerbetätigung Kochstelle reinigen Wasser oder Kochgeschirr auf dem Keramikglas Taster defekt Bedienung ersetzen Leitungsbruch Kabelverbindung überprüfen, Verbindungskabel zwischen Tastatur und Generator defekt eventuell Kabel ersetzen Falsche ID Digitalbedienung hat falsche ID Generator ausschalten und DIP- Schalter richtig einstellen Selbstdiagnose-Fehler...
