Bedienungsanleitung

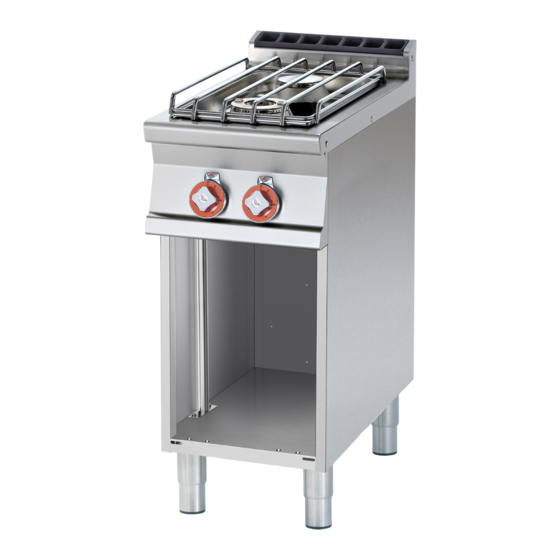

Gas-Kochfelder mit Pilotflamme
Gas-Herde mit Backofen
MULTI Großküchen GmbH
Industriestr. 22
27356 Rotenburg / W.
Internet: www.multi-gastro.de
E-Mail: info@multi-gastro.de
IBAN: DE 75290400900685533200
Art.-Nummer
70/40PCGP-L
70/80PCGP-L
70/120PCGP-L
70/160PCGP-L
70/80CFGP-L
70/120CFGP-L
70/80CFGPE-L
70/120CFGPE-L
70/80CFGPES-L
70/120CFGPES-L
70/120CFGPG-L
70/120CFGPGES-L
UST.Ident.-Nr.
248 760 841
Registergericht: Amtsgericht Walsrode HRB 200215
WEEE: DE 95 130 244
Geschäftsführer: Bernd-Michael Hiersekorn
MULTI Großküchen GmbH
Sitz der Ges.: 27356 Rotenburg
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Multi PC-74GP
Inhaltszusammenfassung für Multi PC-74GP
- Seite 1 70/80CFGPE-L CFV6-712GPE 70/120CFGPE-L CF4-78GPE 70/80CFGPES-L CF6-712GPEV 70/120CFGPES-L CF6-712GP 70/120CFGPG-L CF6-712GPE 70/120CFGPGES-L MULTI Großküchen GmbH Industriestr. 22 27356 Rotenburg / W. Telefon.: 04261 / 9494-0 Internet: www.multi-gastro.de UST.Ident.-Nr. MULTI Großküchen GmbH Fax: 04261 / 5486 E-Mail: info@multi-gastro.de 248 760 841 Sitz der Ges.: 27356 Rotenburg...
- Seite 2 FIG. A PC…, CF… 562014801 M00_00 Targhetta caratteristiche Allacciamento elettrico Attacco gas Typenschild Elektroanschluß Gasanschluss Plaque des caractéristiques Raccordement electrique Raccord gaz Data Plate Electrical connection Gas Connection Chapa de características Conexión eléctrica Conexión gas FIG. B PCT… 562014901 M00_00 Targhetta caratteristiche Attacco gas Typenschild...
- Seite 3 FIG. D By-pass fuochi aperti Bypass flamme By-pass feux Cooking rings by-pass By-pass fuegos By-pass forno Backofen Bypass By-pass four Oven by-pass By-pass horno FIG. F PC…-GP , CF…-GP (FUOCHI, FLAMME, FEUX, COOKING RINGS, FUEGOS) Iniettore fuochi Einspritzventil flamme Injecteur feux Injector cooking rings Inyector fuegos Regolazione aria...
- Seite 4 FIG. G PC…-GP , CF…-GP (FUOCHI, FLAMME, FEUX, COOKING RINGS, FUEGOS) Schraube für Bügel der Vis bride veilleuse Pilot bracket screw Tornillo de la brida del Vite staffa pilota Leitflamme piloto Staffa pilota Bügel Leitflamme Bride veilleuse Pilot bracket Brida del piloto Einstellbuchse Casquillo de aire del Boccola aria pilota...
- Seite 5 FIG. H (FORNO, FOUR, BACKOFEN, OVEN, HORNO) Einspritzventil backofen Injecteur four Oven Injector Inyector horno Iniettore forno Regolazione aria forno Luftregelung Backofen Réglage d'air four Oven air regulation Regulación aire horno FIG.I (FORNO, FOUR, BACKOFEN, OVEN, HORNO) Iniettore pilota Einspritzv. ZündBrenner Injecteur veilleuse Pilot Injector Inyector piloto...
- Seite 6 FIG. K...
- Seite 7 FORNO GN2/1 , BACKOFEN GN2/1, FOUR GN2/1, OVEN GN2/1, HORNO GN2/1 Commutatore Schalter Commutateur Commutator Conmutador Tablero de Morsettiera Klemm-leiste Bornier Junction-box bornes Resistenza Widerstand Résistance Element Resistencia weiße Spia bianca Kontroll- Témoin blanc White light indicadora Leuchte blanca grüne Kontroll- Spia verde Témoin vert Green light...
- Seite 8 FORNO ELETTRICO VENTILATO, HEISSLÜFT-ELEKTROOFEN, FOUR ÉLECTRIQUE VENTILE, ELECTRIC FAN OVEN, HORNO ELÉCTRICO VENTILADO 230Vac3 50/60 Hz 400Vac/3N 50/60 Hz Commutatore Schalter Commutateur Commutator Conmutador Condensatore Kondensator Condensateur Capacitor Condensador Morsettiera Stromversorgung Terminal de suministro de Borne d'alimentation Power supply terminal alimentazione Terminal energía...
- Seite 9 ESEMPIO DI FISSAGGIO PER APPARECCHI BEISPIEL DER FESTSETZUNG FUER GERAETE EXEMPLE DE MONTAGE POUR EQUIPEMENTS EXAMPLE OF FIXING FOR EQUIPMENT EJEMPLO FIJACIÓN DE APARATO 562026000 M00_00...
-
Seite 10: Inhaltsverzeichnis
INHALTSANGABE KONFORMITÄTSERKLÄRUNG ..........................21 TABELLE TECHNISCHE DATEN ..........................21 AUFSTELLUNG ................................21 ÜBERPRÜFUNG DER EINWANDFREIEN BELÜFTUNG ..................22 Für Deutschland: ..............................22 Für Österreich und Schweiz: ..........................22 GASANSCHLUSSROHR .............................. 22 ELEKTROANSCHLUSS ............................... 22 ÄQUIPOTENZIAL ................................ 22 KONTROLLE DER WÄRMELEISTUNG ......................... 23 Anschluss für Flüssiggas G30/G31 ........................ -
Seite 11: Konformitätserklärung
Off.. Off.. Off.. Backo ISO 7-1 mm² Elet. 400 Vac/3N Flamm. Flamm Flamm 50/60 Hz 3,5 kW 5,5 kW 7,5 kW 40x70x90h R1/2GM PC-74GP PC-78GP 80x70x90h R3/4GM PC-712GP 120x70x90h R3/4GM 160x70x90h R3/4GM PC-716GP PCT-74GP 40x70x29h R1/2GM 80x70x29h R1/2GM PCT-78GP PCT-712GP... -
Seite 12: Überprüfung Der Einwandfreien Belüftung
Achtung!: Gemäß den internationalen Bestimmungen muss während des Anschließens des Geräts oberhalb desselben eine automatische Vorrichtung mit einer Kontaktöffnungsweite von mindestens 3 m installiert werden, durch welche das Gerät auf allpolige Weise vom Stromnetz getrennt werden kann. ÜBERPRÜFUNG DER EINWANDFREIEN BELÜFTUNG Es ist zu überprüfen, daß... -
Seite 13: Kontrolle Der Wärmeleistung
Achtung!: Der Hersteller übernimmt für Schäden, die durch eine unsachgemäße, nicht den Anleitungen entsprechende Installation verursacht wurden, keinerlei Haftung und leistet auch innerhalb der Garantie keinen Schadenersatz. KONTROLLE DER WÄRMELEISTUNG Die Geräte müssen hinsichtlich ihrer korrekten Wärmeleistung überprüft werden: • Die Wärmeleistung ist am Typenschild des Geräts angegeben;... -
Seite 14: Tabelle Technische "Brenner - Daten
TABELLE TECHNISCHE “BRENNER - DATEN” 12,68 kwh/KG 9,45 kwh/m 8,12 kwh/m FLUSSIGGASS ERDGAS H ERDGAS L Brenner max 3,5 kW- min. 1,5 kW 50 mbar 20 mbar 20 mbar Einspritzv.Brenner 1/100 mm. Einspritzv.ZündBrenner 1/100 mm Kleinstellung 1/100 mm einstellbar einstellbar Verbrauch kg/h 0,276 st./h 0,370... -
Seite 15: Austausch Der Düse Des Backofenbrenners
AUSTAUSCH DER DÜSE DES BACKOFENBRENNERS Um die Düse des Backofens auszutauschen ist wie folgt vorzugehen: • Die Backofensohle herausnehmen; • Die Befestigungsschrauben der Schutzvorrichtung der Brennerdüse lösen, • Die Düse mit einem passenden Schlüssel herausschrauben und ersetzen (siehe Tabelle Technische Daten "Brenner"). -
Seite 16: Zündung Und Einstellung Des Brenners Des Gas-Backofens
ZÜNDUNG UND EINSTELLUNG DES BRENNERS DES GAS-BACKOFENS Zum Zünden der Flamme ist der Drehknopf von der Position "0" nach links auf das Zeichen zu drehen (siehe Abbildung; den Drehknopf gedrückt halten und den Druckknopf mit dem Symbol betätigen, bis der Brenner zündet. Die Flamme kann durch die Inspektionsöffnung in der Backofensohle kontrolliert werden;... -
Seite 17: Anweisungen Zur Ableitung Der Abgase
ANWEISUNGEN ZUR ABLEITUNG DER ABGASE Geräte des Typs "A" (siehe Typenschild) Die Verbrennungsabgase der Geräte des Typs "A" müssen in dafür bestimmte Abzugshauben oder ähnliche Vorrichtungen, die mit einem leistungsfähigen Kamin oder mit einer Abzugsöffnung direkt ins Freie verbunden sind, abgeleitet werde. -
Seite 18: Gartabelle Des Heissluftofens
GARTABELLE DES HEISSLUFTOFENS Art der Speisen Einschub- Menge Temperatur Garzeit ebene °C Min. von unten Kuchen Geschlagener Teig, in Kuchenform Geschlagener Teig, ohne Kuchenform 1-3-4 Mürbeteig, Tortenboden 1-3-4 Mürbeteig mit Schmorfüllung Mürbeteig mit Trockenfüllung 1-3-4 Teig mit natürlicher Säuerung Gebäck 1-3-4 Fleisch Grill - Braten... - Seite 19 Beim ersten Backen sollte stets der untere Wert des in der Tabelle aufgeführten Einstellbereichs der Temperaturregelung gewählt werden. Die Garzeit verlängert sich in Abhängigkeit von der Unterhitze.
