Trek MARLIN+ Wartungshandbuch Seite 2

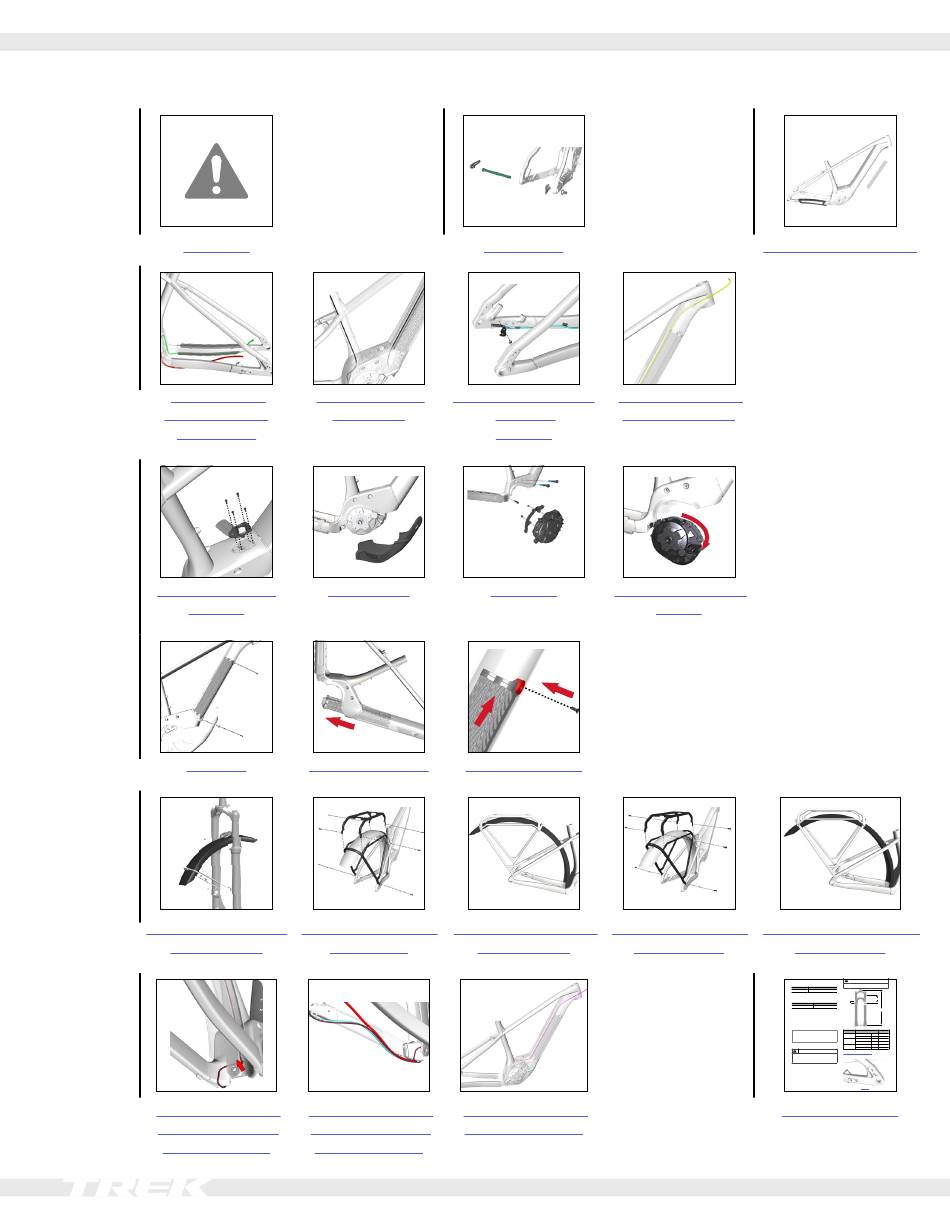

Inhaltsverzeichnis
Sicherheit
Sicherheit
Zug-/Lei-
tungsver-
legung
Verlegung der
Bremsleitungen
/Schaltzüge
Motor
und
Akku
Ladeanschlussab-
deckung
Akkuteile
Schutz-
bleche
und
Gepäck-
träger
Hinterradschutzblech
— 29"-Laufrad
Lichtlei-
tung
(optional)
Leitungsverlegung
Rücklicht — durch
das Schutzblech
Hinter-
achse
Zugerlegung für
Variostütze
Motorschutz
Ausbau des Akkus
29"
Heckgepäckträger —
29"-Laufrad
Leitungsverlegung
Rücklicht — durch
die Kettenstrebe
Copyright 2023 Trek Bicycle Corporation Alle Rechte vorbehalten
Hinterachse
Geschwindigkeitssen- Leitungsverlegung
sorkabel für Akku/Remote
verlegen
Motorteile Herunterlassen des
4Nm
Einbau des Akkus
29"
27,5"
Hinterradschutzblech Heckgepäckträger —
— 29"-Laufrad
Ausstattung
Leitungsverlegung
Frontscheinwerfer
2024 Marlin+
Schutz
Protektoren und Schutz
Motors
27,5"
Hinterradschutzblech —
27,5"-Laufrad 27,5"-Laufrad
Specifications
Chainline (1x only)
52mm
Chainring (1x only)
Minimum Maximum
32T 36T
Oval rings of any size are not recommended as they will
affect motor performance.
Rear brake mount
Minimum
180mm, direct mount
OLD
Rear Hub: 148mm
Maximum tire size
Note: Marlin+ is not designed for mixed wheel sizes.
XS, S: 27.5" x 2.6" (2.4" with fenders)
M, L, XL: 29" x 2.6" (2.4" with fenders)
NOTICE: Measurements of actual tires may vary. Always
verify there is sufficient clearance between the tire and
the frame. Improper tire size could damage the bicycle
frame. Trek recommends 6mm clearance above and on
the sides of the tire.
Seatpost
WARNING
Always follow the seatpost manufacturer's minimum
insertion recommendation. Failure to follow the recom-
mendation could cause damage to the seatpost and
result in injury to the rider.
Minimum insertion: Refer to seatpost manufacturer
Maximum insertion
Extra Small: 210mm
Small: 240
Medium: 290mm
Large: 320mm
Extra Large 370mm
Seat tube inside diameter: 31.6mm
Seat tube post clamp outer diameter: 36.4 mm
Technische Daten
2024 Marlin+
Fork
WARNING
Exceeding the recommended maximum fork length could
damage the bicycle and result in injury to the rider.
Travel
Sag
Maximum
Adaptable to 203mm
Axle to Crown
Frame/Size Axle to Crown (mm) Travel (mm)
XS Recommended 492 100
Maximum 504 110
S Recommended 512 120
Maximum 524 130
M, L, XL Recommended 531 120
Maximum 543 130
Recommended sag: Refer to the suspension calculator at
Trekbikes.com/suspension-calculator.
Kickstand mount
Compatible kickstand: W330289
