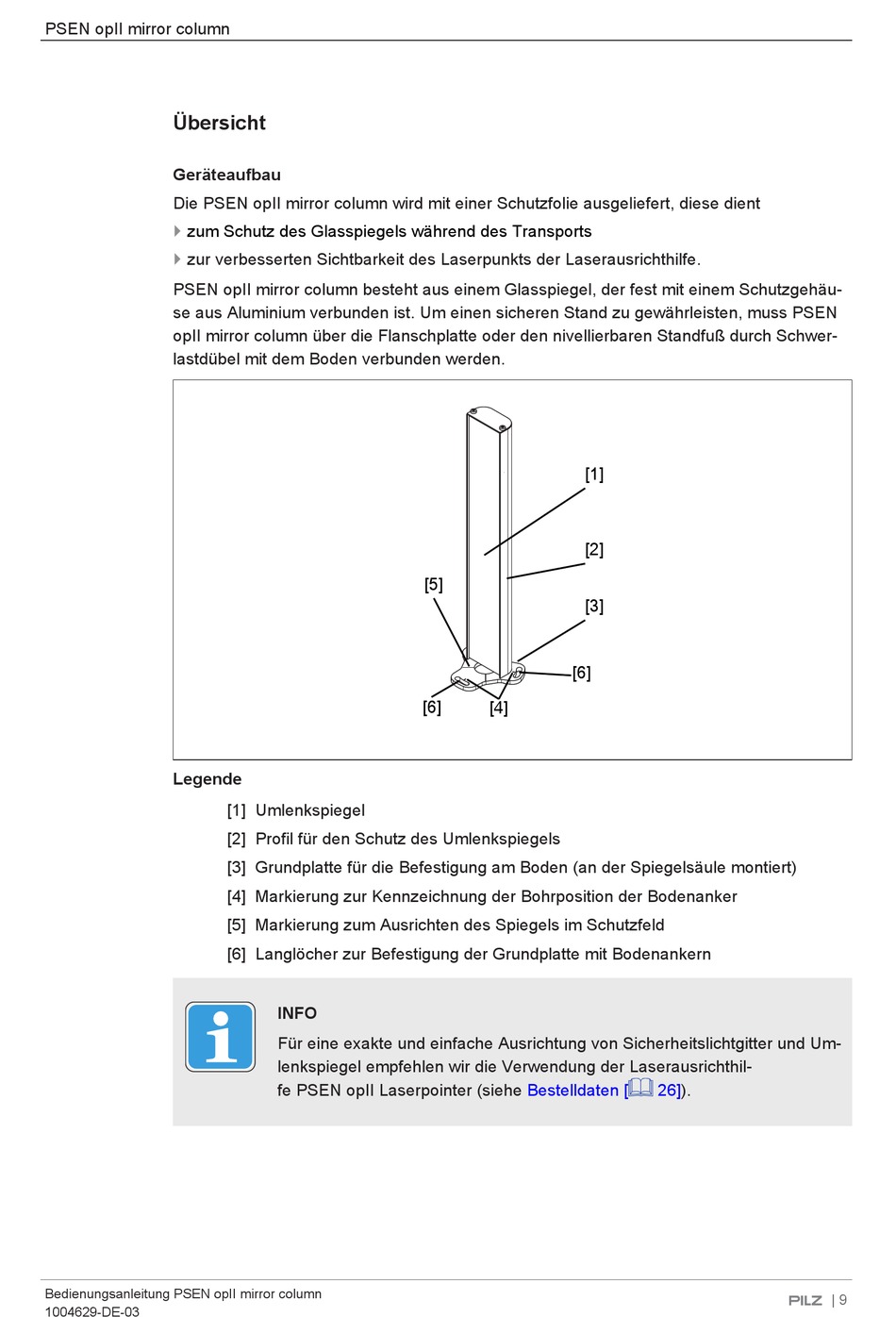

PSEN opII mirror column
Übersicht
Geräteaufbau
Die PSEN opII mirror column wird mit einer Schutzfolie ausgeliefert, diese dient
}
zum Schutz des Glasspiegels während des Transports
}
zur verbesserten Sichtbarkeit des Laserpunkts der Laserausrichthilfe.
PSEN opII mirror column besteht aus einem Glasspiegel, der fest mit einem Schutzgehäu-
se aus Aluminium verbunden ist. Um einen sicheren Stand zu gewährleisten, muss PSEN
opII mirror column über die Flanschplatte oder den nivellierbaren Standfuß durch Schwer-
lastdübel mit dem Boden verbunden werden.
Legende
Bedienungsanleitung PSEN opII mirror column
1004629-DE-03
[1] Umlenkspiegel
[2] Profil für den Schutz des Umlenkspiegels
[3] Grundplatte für die Befestigung am Boden (an der Spiegelsäule montiert)
[4] Markierung zur Kennzeichnung der Bohrposition der Bodenanker
[5] Markierung zum Ausrichten des Spiegels im Schutzfeld
[6] Langlöcher zur Befestigung der Grundplatte mit Bodenankern
INFO
Für eine exakte und einfache Ausrichtung von Sicherheitslichtgitter und Um-
lenkspiegel empfehlen wir die Verwendung der Laserausrichthil-
fe PSEN opII Laserpointer (siehe
[1]
[2]
[5]
[3]
[6]
[6]
[4]
Bestelldaten [
26]).
| 9
