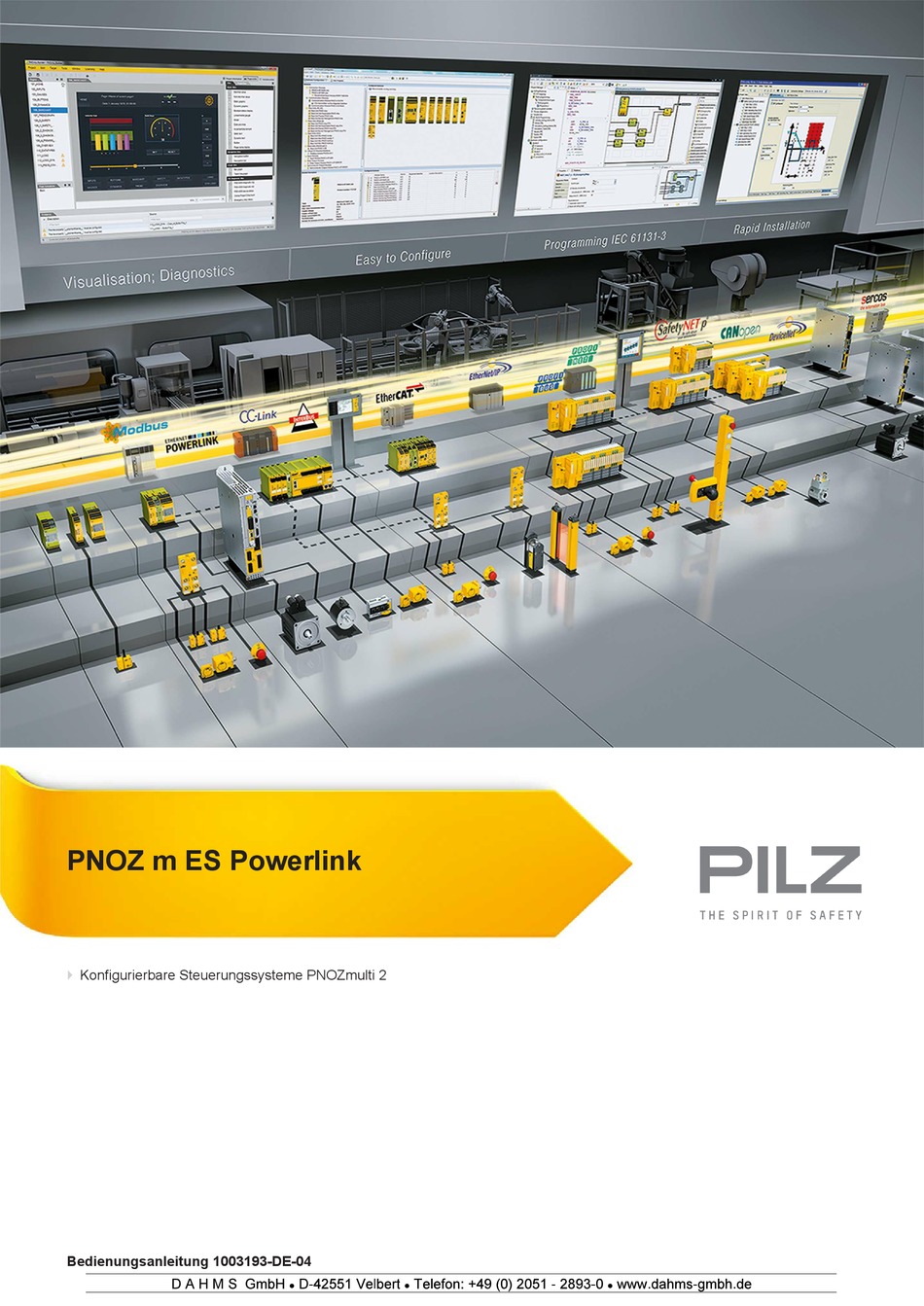

- Seite 1 PNOZ m ES Powerlink Konfigurierbare Steuerungssysteme PNOZmulti 2 Bedienungsanleitung 1003193-DE-04 1234 567 2 9 7 9 9 ...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Kapitel 9 Bestelldaten Produkt Zubehör Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-04 1234 567 2 9 7 9 9 ... -
Seite 4: Kapitel 1 Einführung
Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ m ES Powerlink. Sie gilt, bis eine neue Dokumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. - Seite 5 Einführung INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-04 1234 567 2 9 7 9 9 ...
-
Seite 6: Kapitel 2 Übersicht
Im PNOZmulti Configurator können 128 virtuelle Ein- und Ausgänge des Steuerungs- systems PNOZmulti für die Kommunikation mit dem Feldbus Ethernet POWERLINK de- finiert werden. max. 1 PNOZ m ES Powerlink an das Basisgerät anschließbar Die anschließbaren Basisgeräte PNOZmulti 2 entnehmen Sie dem Dokument "PNOZmulti Systemausbau". -
Seite 7: Frontansicht
– L/A2 – S/E (Status/Error) Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-04 1234 567 2 9 7 9 9 ... -
Seite 8: Kapitel 3 Sicherheit
(Managing Node) liest zyklisch die Eingangsinformationen von den Slaves und schreibt die Ausgangsinformationen zyklisch an die Slaves. Neben der zyklischen Nutzdatenübertra- gung verfügt das Erweiterungsmodul PNOZ m ES Powerlink auch über Funktionen für Dia- gnose und Inbetriebnahme. Das Erweiterungsmodul darf nur an ein Basisgerät des Systems PNOZmulti angeschlossen werden (anschließbare Basisgeräte siehe Dokument "PNOZmulti Systemausbau"). -
Seite 9: Sicherheitsvorschriften
Öffnen Sie nicht das Gehäuse und nehmen Sie auch keine eigenmächtigen Umbauten vor. Schalten Sie bei Wartungsarbeiten (z. B. beim Austausch von Schützen) unbedingt die Versorgungsspannung ab. Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-04 1234 567 2 9 7 9 9 ! "... -
Seite 10: Kapitel 4 Funktionsbeschreibung
Die virtuellen Ein- und Ausgänge, die über den Feldbus Ethernet POWERLINK übertragen werden sollen, werden im PNOZmulti Configurator ausgewählt und konfiguriert. Die Verbin- dung zwischen dem Basisgerät und dem Feldbusmodul PNOZ m ES Powerlink erfolgt über eine Steckbrücke. Nach Einschalten der Versorgungsspannung oder einem Reset des Steuerungssystems PNOZmulti wird das Feldbusmodul PNOZ m ES Powerlink automa- tisch konfiguriert und gestartet. -
Seite 11: Blockschaltbild
Funktionsbeschreibung Blockschaltbild 24V 0V FE 24V 0V Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-04 1234 567 2 9 7 9 9 ... -
Seite 12: Kapitel 5 Montage
Abmessungen in mm 22,5 101,4 (4,11“) (0,88“) Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-04 1234 567 2 9 7 9 9 ... -
Seite 13: Basisgerät Und Erweiterungsmodule Verbinden
Die Anzahl an Modulen und die Modultypen, die mit dem Basisgerät verbunden werden können, entnehmen Sie dem Dokument "PNOZmulti Systemausbau". Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-04 1234 567 2 9 7 9 9 ! "... -
Seite 14: Kapitel 6 Inbetriebnahme
WICHTIG Beachten Sie bei der Installation unbedingt die Richtlinien der Ethernet PO- WERLINK-Nutzerorganisation. Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-04 1234 567 2 9 7 9 9 ... -
Seite 15: Versorgungsspannung Anschließen
Basisgerät beschrieben. WICHTIG Bei der Inbetriebnahme und nach jeder Programmänderung muss geprüft werden, ob die Sicherheitseinrichtungen korrekt funktionieren. Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-04 1234 567 2 9 7 9 9 ! "... -
Seite 16: Anschlussbeispiel
Ethernet POWERLINK Slave 1 Slave 2 Slave 3 Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-04 1234 567 2 9 7 9 9 ... -
Seite 17: Kapitel 7 Betrieb
Betrieb Beim Einschalten der Versorgungsspannung übernimmt das Sicherheitssystem PNOZmulti die Konfiguration aus der Chipkarte. Am Basisgerät leuchten die LEDs "POWER", "DIAG", "FAULT", "IFAULT" und "OFAULT". Das Erweiterungsmodul PNOZ m ES Powerlink wird automatisch konfiguriert und gestartet. Meldungen Legende LED ein... -
Seite 18: Kapitel 8 Technische Daten
Dauer 11 ms Max. Betriebshöhe über NN 2000 m Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-04 1234 567 2 9 7 9 9 ... - Seite 19 110,4 mm Gewicht 90 g Bei Normenangaben ohne Datum gelten die 2013-10 neuesten Ausgabestände. Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-04 1234 567 2 9 7 9 9 ...
-
Seite 20: Kapitel 9 Bestelldaten
Screw terminals Schraubklemmen, 10 Stück 793 543 PNOZ mmcxp 10 pcs. Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-04 1234 567 2 9 7 9 9 ...
