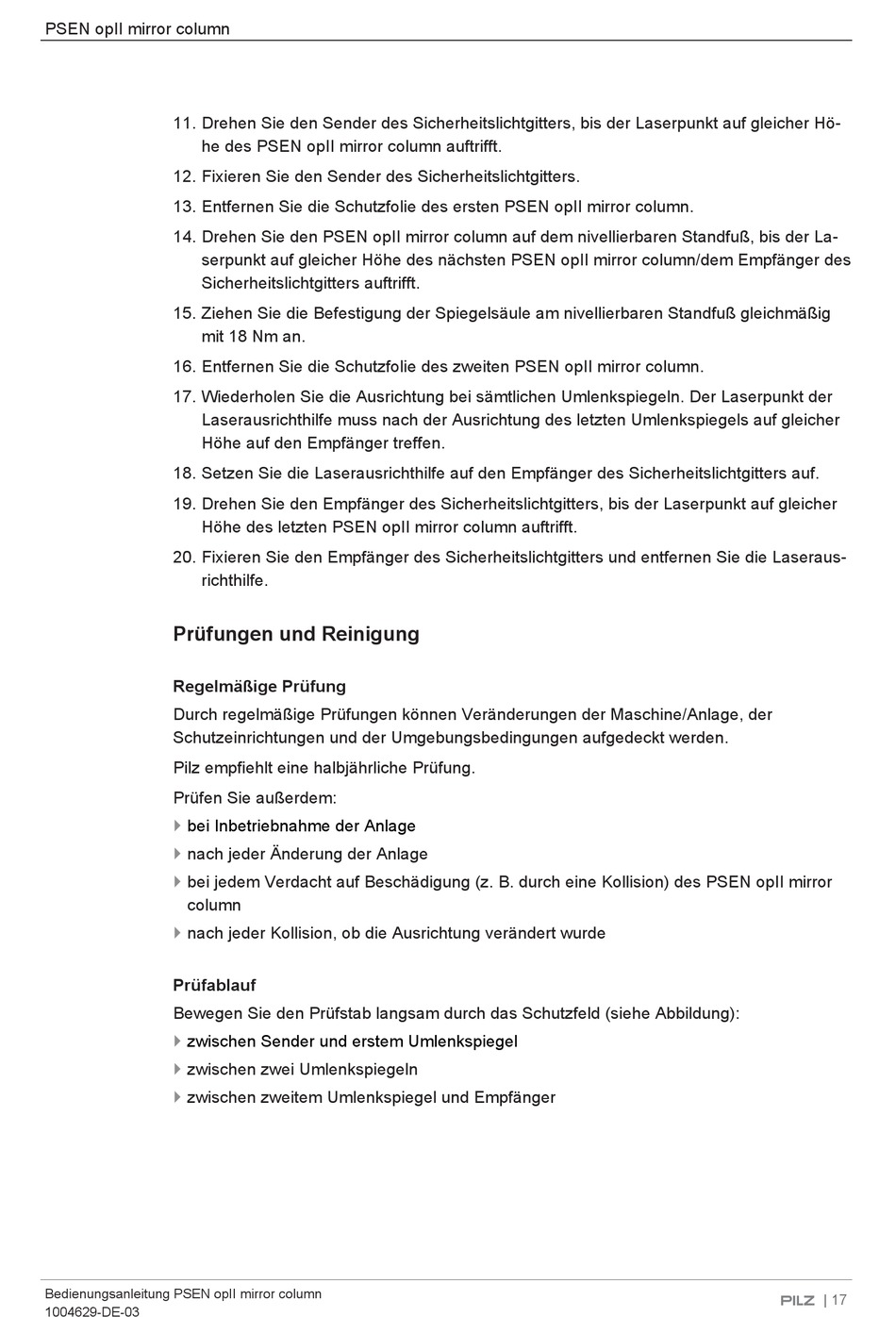

PSEN opII mirror column
11. Drehen Sie den Sender des Sicherheitslichtgitters, bis der Laserpunkt auf gleicher Hö-
he des PSEN opII mirror column auftrifft.
12. Fixieren Sie den Sender des Sicherheitslichtgitters.
13. Entfernen Sie die Schutzfolie des ersten PSEN opII mirror column.
14. Drehen Sie den PSEN opII mirror column auf dem nivellierbaren Standfuß, bis der La-
serpunkt auf gleicher Höhe des nächsten PSEN opII mirror column/dem Empfänger des
Sicherheitslichtgitters auftrifft.
15. Ziehen Sie die Befestigung der Spiegelsäule am nivellierbaren Standfuß gleichmäßig
mit 18 Nm an.
16. Entfernen Sie die Schutzfolie des zweiten PSEN opII mirror column.
17. Wiederholen Sie die Ausrichtung bei sämtlichen Umlenkspiegeln. Der Laserpunkt der
Laserausrichthilfe muss nach der Ausrichtung des letzten Umlenkspiegels auf gleicher
Höhe auf den Empfänger treffen.
18. Setzen Sie die Laserausrichthilfe auf den Empfänger des Sicherheitslichtgitters auf.
19. Drehen Sie den Empfänger des Sicherheitslichtgitters, bis der Laserpunkt auf gleicher
Höhe des letzten PSEN opII mirror column auftrifft.
20. Fixieren Sie den Empfänger des Sicherheitslichtgitters und entfernen Sie die Laseraus-
richthilfe.
Prüfungen und Reinigung
Regelmäßige Prüfung
Durch regelmäßige Prüfungen können Veränderungen der Maschine/Anlage, der
Schutzeinrichtungen und der Umgebungsbedingungen aufgedeckt werden.
Pilz empfiehlt eine halbjährliche Prüfung.
Prüfen Sie außerdem:
}
bei Inbetriebnahme der Anlage
}
nach jeder Änderung der Anlage
}
bei jedem Verdacht auf Beschädigung (z. B. durch eine Kollision) des PSEN opII mirror
column
}
nach jeder Kollision, ob die Ausrichtung verändert wurde
Prüfablauf
Bewegen Sie den Prüfstab langsam durch das Schutzfeld (siehe Abbildung):
}
zwischen Sender und erstem Umlenkspiegel
}
zwischen zwei Umlenkspiegeln
}
zwischen zweitem Umlenkspiegel und Empfänger
Bedienungsanleitung PSEN opII mirror column
1004629-DE-03
| 17
