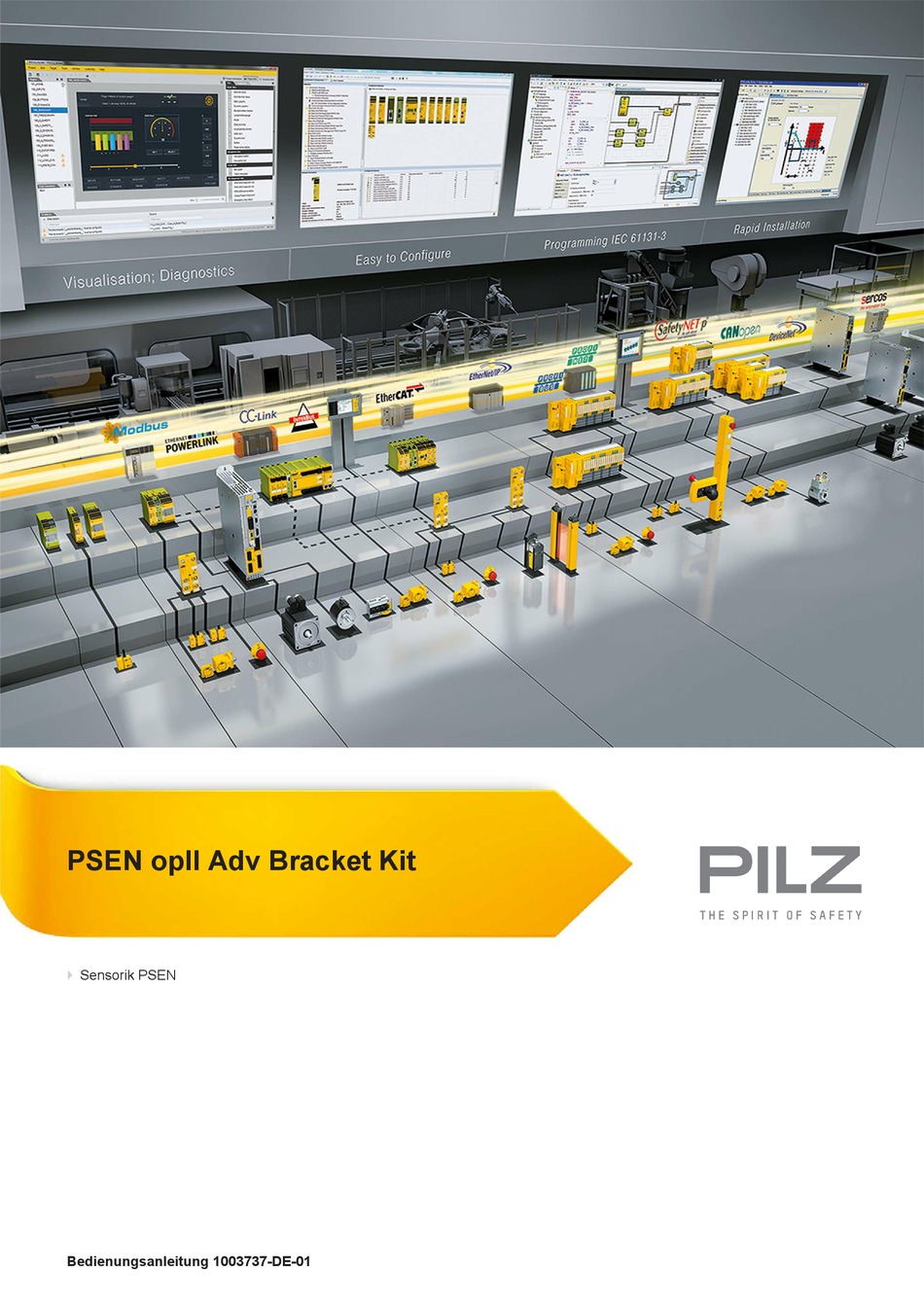

- Seite 1 PSEN opII Adv Bracket Kit Sensorik PSEN Bedienungsanleitung 1003737-DE-01...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Montage und Ausrichtung Sicherheitslichtgitter an Montagefläche befestigen 3.1.1 Totzonenfreie Installation bei Schutzfeldhöhe 300-1800 mm 3.1.2 Totzonenfreie Installation bei Schutzfeldhöhe 150 mm Ausrichtung Kapitel 4 Abmessungen Kapitel 5 Technische Daten Kapitel 6 Bestelldaten Zubehör Bedienungsanleitung PSEN opII Adv Bracket Kit 1003737-DE-01...
- Seite 4 Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PSEN opII Adv Bracket Kit. Sie gilt, bis eine neue Dokumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.
- Seite 5 Einführung INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PSEN opII Adv Bracket Kit 1003737-DE-01...
- Seite 6 300 mm montiert werden, ohne dass während des Betriebs eine Totzone be- steht. Einseitig totzonenfrei Bei Verwendung des PSEN opII Adv Bracket Kit kann das Sicherheitslichtgitter mit einer Schutzfeldhöhe von 150 mm mit einer einseitigen Totzone verwendet werden. Lieferumfang Anzahl Bezeichnung...
- Seite 7 M6x12, Torx T20, Festig- keitsklasse 8.8 Bestimmungsgemäße Verwendung Das PSEN opII Adv Bracket Kit kann für die Montage eines Sicherheitslichtgitters der Serie PSEN opII verwendet werden, wenn an den Endkappen des Sicherheitslichtgitters wenig Bauraum zur Verfügung steht. Die Verwendung muss die einschlägigen nationalen Vorschriften vor Ort erfüllen (z. B. EN 60204-1, NFPA 79:17-7).
- Seite 8 Reichweite des verwendeten Sicherheitslichtgitters liegt (siehe Techni- sche Daten [ 17]). Die Montagefläche muss mindestens die Breite des PSEN opII Adv Bracket Kit haben Die Montagefläche darf eine max. Unebenheit von 0,2 mm haben. Anzahl der Klemmeinheiten pro Lichtgitter in Abhängigkeit der Schutzfeldhöhe Schutzfeldhöhe...
- Seite 9 Die Anzahl der benötigten Schrauben pro Klemmeinheit ist abhängig von der gewünschten Schockfestigkeit. Schockfestigkeit Position der Montageschrauben Anzahl 10 g 2 Montageschrau- Längsachse Sicherheitslichtgitter ben M6 mittig posi- tioniert 50 g 4 Montageschrau- Längsachse Sicherheitslichtgitter ben M6 in den Ecken Bedienungsanleitung PSEN opII Adv Bracket Kit 1003737-DE-01...
- Seite 10 Beachten Sie bei der Montage des Sicherheitslicht- gitters [1]: Der Spalt [2] zwischen Sicherheitslichtgitter [1] und Montagefläche [3] muss kleiner sein als die Auflösung des Sicherheitslichtgitters. Montagefläche vorbereiten. Reinigen Sie die Montagefläche. Die Montagefläche muss staub- und fettfrei sein. Bedienungsanleitung PSEN opII Adv Bracket Kit 1003737-DE-01...
- Seite 11 Die benötigte Anzahl ist abhängig von der ge- wünschten Schockfestigkeit (siehe Schockfes- tigkeit in Abhängigkeit der Verschraubung [ 9]). Jede Klemmeinheit des Senders muss auf glei- cher Höhe platziert werden wie die Klemm- einheit der gleichen Seite des Empfängers. Bedienungsanleitung PSEN opII Adv Bracket Kit 1003737-DE-01...
- Seite 12 Führen Sie diesen Schritt für den Sender und den Empfänger aus. Setzen Sie an jeder Klemmeinheit zwei Nutenstei- ne [1] in die Führungsbuchse der Klemmeinheit ein [1] Nutensteine [2] Führungsbuchse an der Klemmeinheit Bedienungsanleitung PSEN opII Adv Bracket Kit 1003737-DE-01...
- Seite 13 Totzonenfreie Installation bei Schutzfeldhöhe 150 mm Das Sicherheitslichtgitter der Serie PSEN opII mit 150 mm Schutzfeldhöhe hat bei der Mon- tage mit dem PSEN opII Adv Bracket Kit eine Totzone auf der dem Anschlusskabel gegen- überliegenden Seite des Sicherheitslichtgitters. Stellen Sie sicher, dass die Seite ohne Anschlusskabel auf der Seite liegt, auf der die Tot- zone liegen soll.
- Seite 14 [2] Horizontal: durch Verschieben in den Langlöchern oben und unten in horizontaler Richtung [3] Veränderung der Achsenausrichtung durch Verdrehen der Klemmeinheiten des PSEN opII Adv Bracket Kit nach links oder rechts Pilz empfiehlt, bei der Veränderung der Ausrichtung von Sender/Empfänger diese Reihen- folge einzuhalten: 1. Vertikale Änderung 2. Horizontale Änderung 3.
- Seite 15 Drehen Sie Sender und Empfänger, bis die Schutzfeld-LED (Status OSSD) von rot auf grün wechselt. 2. Drehen Sie den Sender in die Mitte des Drehbereiches mit grüner Schutzfeld-LED. 3. Drehen Sie den Empfänger in die Mitte des Drehbereiches mit grüner Schutzfeld-LED. Bedienungsanleitung PSEN opII Adv Bracket Kit 1003737-DE-01...
- Seite 16 Abmessungen Abmessungen Bedienungsanleitung PSEN opII Adv Bracket Kit 1003737-DE-01...
- Seite 17 632017 Zulassungen Mechanische Daten 632016 632017 Material 1.4310, Zn 1.4310, Zn Max. Anzugsdrehmoment Klemmschraube 1,5 Nm 1,5 Nm Montageschraube 1,5 Nm 1,5 Nm Befestigungsschraube 2,4 Nm 2,4 Nm Gewicht 1.300 g 1.950 g Bedienungsanleitung PSEN opII Adv Bracket Kit 1003737-DE-01...
- Seite 18 6-teiliges erweitertes Befestigungskit mit 3 Freiheitsgraden, für Totzo- 632 017 Bracket Kit-3 nenfreiheit bei Schutzfeldhöhen von 750 mm bis einschließlich 1200 mm Zubehör Produkttyp Merkmale Bestell-Nr. PSEN opII Laser- Laserausrichthilfe für Sicherheitslichtgitterserie PSEN opII 632 014 pointer Bedienungsanleitung PSEN opII Adv Bracket Kit 1003737-DE-01...
- Seite 19 Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
