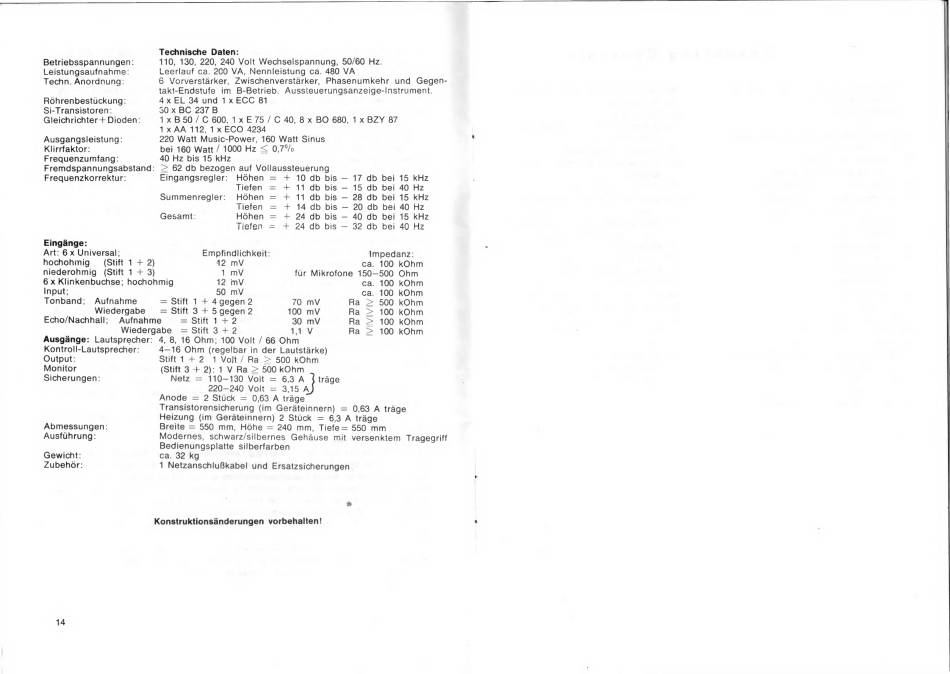

Technische Daten:
Betriebsspannungen:
110, 130, 220, 240 Volt Wechselspannung, 50/60 Hz.
Leistungsaufnahme:
Leerlauf ca. 200 VA, Nennleistung ca. 480 VA
Techn. Anordnung:
6 Vorverstärker, Zwischenverstärker, Phasenumkehr und Gegen-
takt-Endstufe im B-Betrieb. Aussteuerungsanzeige-Instrument.
Röhrenbestückung:
4 x EL 34 und 1 x ECC 81
Si-Transistoren:
30 x BC 237 B
Gleichrichter + Dioden:
1 x B 50 / C 600, 1 x E 75 / C 40, 8 x BO 680, 1 x BZY 87
1 x AA 112, 1 x ECO 4234
Ausgangsleistung:
220 Watt Music-Power, 160 Watt Sinus
Klirrfaktor:
bei 160 Watt / 1000 Hz < 0,7%
40 Hz bis 15 kHz
Frequenzumfang:
Fremdspannungsabstand:
> 62 db bezogen auf Vollaussteuerung
Frequenzkorrektur:
Eingangsregler:
Summenregler:
Gesamt:
Eingänge:
Art: 6 x Universal;
Empfindlichkeit:
hochohmig
(Stift 1 + 2)
12
niederohmig (Stift 1 + 3)
1 mV
6 x Klinkenbuchse; hochohmig
12 mV
Input;
50 mV
Tonband;
Aufnahme
= Stift 1 +
4 gegen 2
Wiedergabe
= Stift 3 +
5 gegen 2
+
Echo/Nachhall;
Aufnahme
= Stift
1
Wiedergabe
= Stift
3 + 2
Ausgänge: Lautsprecher:
4, 8, 16 Ohm; 100 Volt / 66 Ohm
Kontroll-Lautsprecher:
4—16 Ohm (regelbar in der Lautstärke)
Output:
Stift 1 + 2 1
Volt / Ra > 500 kOhm
Monitor
(Stift 3 + 2): 1 V Ra > 500 kOhm
Sicherungen:
Netz = 110-130 Volt = 6,3 A ] träge
220-240 Volt = 3,15 A j
Anode = 2 Stück = 0,63 A träge
Transistorensicherung (im Geräteinnern) = 0,63 A träge
Heizung (im Geräteinnern) 2 Stück = 6,3 A träge
Abmessungen:
Breite = 550 mm, Höhe = 240 mm, Tiefe = 550 mm
Ausführung:
Modernes, schwarz/silbernes Gehäuse mit versenktem Tragegriff
Bedienungsplatte silberfarben
Gewicht:
ca. 32 kg
Zubehör:
1 Netzanschlußkabel und Ersatzsicherungen
Konstruktionsänderungen Vorbehalten!
14
Höhen
+
10 db bis
17 db bei 15 kHz
Tiefen
+
11 db bis
15 db bei 40 Hz
Höhen
+
11 db bis
28 db bei 15 kHz
Tiefen
+
14 db bis
20 db bei 40 Hz
Höhen
+
24 db bis
40 db bei 15 kHz
Tiefen
+
24 db bis
32 db bei 40 Hz
Impedanz:
mV
ca. 100 kOhm
für Mikrofone 150-500 Ohm
ca.
100 kOhm
ca.
100 kOhm
70 mV
Ra
;>
500 kOhm
100 mV
Ra
>
100 kOhm
2
30 mV
Ra
:>
100 kOhm
>
1,1 V
Ra
100 kOhm
