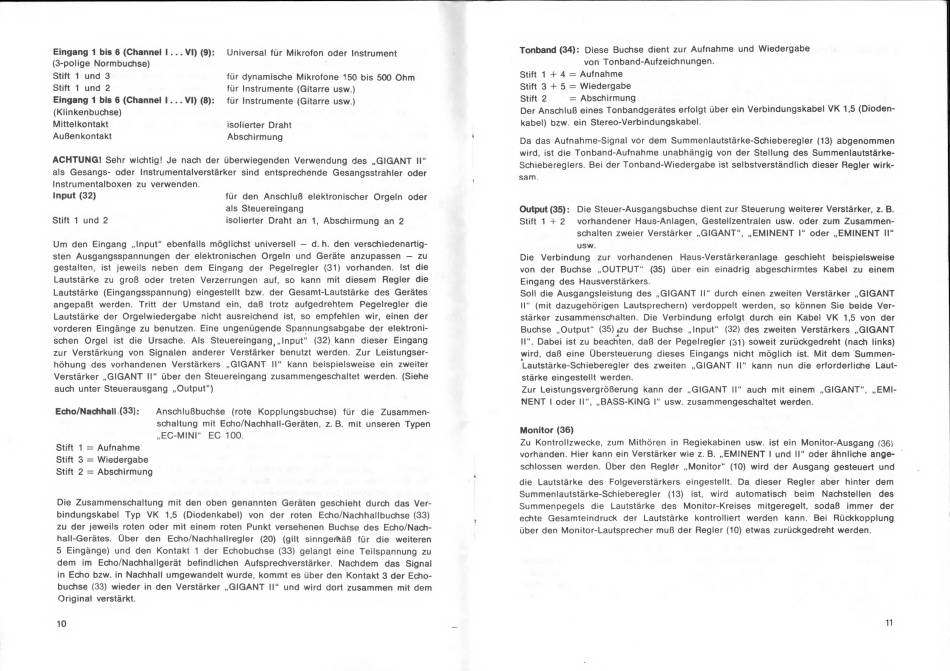

Eingang 1 bis 6 (Channel I . . . VI) (9):
Universal für Mikrofon oder Instrument
(3-polige Normbuchse)
Stift 1 und 3
für dynamische Mikrofone 150 bis 500 Ohm
Stift 1 und 2
für Instrumente (Gitarre usw.)
Eingang 1 bis 6 (Channel I . . . VI) (8):
für Instrumente (Gitarre usw.)
(Klinkenbuchse)
Mittelkontakt
isolierter Draht
Außenkontakt
Abschirmung
ACHTUNG! Sehr wichtig! Je nach der überwiegenden Verwendung des „GIGANT II"
als Gesangs- oder Instrumentalverstärker sind entsprechende Gesangsstrahler oder
Instrumentalboxen zu verwenden.
Input (32) für den Anschluß elektronischer Orgeln oder
als Steuereingang
Stift 1 und 2 isolierter Draht an 1, Abschirmung an 2
Um den Eingang „Input" ebenfalls möglichst universell - d. h. den verschiedenartig­
sten Ausgangsspannungen der elektronischen Orgeln und Geräte anzupassen - zu
gestalten, ist jeweils neben dem Eingang der Pegelregler (31) vorhanden. Ist die
Lautstärke zu groß oder treten Verzerrungen auf, so kann mit diesem Regler die
Lautstärke (Eingangsspannung) eingestellt bzw. der Gesamt-Lautstärke des Gerätes
angepaßt werden. Tritt der Umstand ein, daß trotz aufgedrehtem Pegelregler die
Lautstärke der Orgelwiedergabe nicht ausreichend ist, so empfehlen wir, einen der
vorderen Eingänge zu benutzen. Eine ungenügende Spannungsabgabe der elektroni­
schen Orgel ist die Ursache. Als Steuereingang<„Input" (32) kann dieser Eingang
zur Verstärkung von Signalen anderer Verstärker benutzt werden. Zur Leistungser­
höhung des vorhandenen Verstärkers „GIGANT II" kann beispielsweise ein zweiter
Verstärker „GIGANT II" über den Steuereingang zusammengeschaltet werden. (Siehe
auch unter Steuerausgang „Output")
Echo/Nachhall (33); Anschlußbuchse (rote Kopplungsbuchse) für die Zusammen­
schaltung mit Echo/Nachhall-Geräten, z. B. mit unseren Typen
„EC-MINI" EC 100.
Stift 1 = Aufnahme
Stift 3 = Wiedergabe
Stift 2 = Abschirmung
Die Zusammenschaltung mit den oben genannten Geräten geschieht durch das Ver­
bindungskabel Typ VK 1,5 (Diodenkabel) von der roten Echo/Nachhallbuchse (33)
zu der jeweils roten oder mit einem roten Punkt versehenen Buchse des Echo/Nach-
hall-Gerätes. Über den Echo/Nachhallregler (20) (gilt sinngemäß für die weiteren
5 Eingänge) und den Kontakt 1 der Echobuchse (33) gelangt eine Teilspannung zu
dem im Echo/Nachhallgerät befindlichen Aufsprechverstärker. Nachdem das Signal
in Echo bzw. in Nachhall umgewandelt wurde, kommt es über den Kontakt 3 der Echo­
buchse (33) wieder in den Verstärker „GIGANT II" und wird dort zusammen mit dem
Original verstärkt.
10
Tonband (34): Diese Buchse dient zur Aufnahme und Wiedergabe
von Tonband-Aufzeichnungen.
Stift 1 + 4 = Aufnahme
Stift 3 + 5 = Wiedergabe
Stift 2 = Abschirmung
Der Anschluß eines Tonbandgerätes erfolgt über ein Verbindungskabel VK 1,5 (Dioden­
kabel) bzw. ein Stereo-Verbindungskabel.
Da das Aufnahme-Signal vor dem Summenlautstärke-Schieberegler (13) abgenommen
wird, ist die Tonband-Aufnahme unabhängig von der Stellung des Summenlautstärke-
Schiebereglers. Bei der Tonband-Wiedergabe ist selbstverständlich dieser Regler wirk­
sam.
Output (35): Die Steuer-Ausgangsbuchse dient zur Steuerung weiterer Verstärker, z. B.
Stift 1 + 2 vorhandener Haus-Anlagen, Gestellzentralen usw. oder zum Zusammen­
schalten zweier Verstärker „GIGANT", „EMINENT I" oder „EMINENT II"
usw.
Die Verbindung zur vorhandenen Haus-Verstärkeranlage geschieht beispielsweise
von der Buchse „OUTPUT" (35) über ein einadrig abgeschirmtes Kabel zu einem
Eingang des Hausverstärkers.
Soll die Ausgangsleistung des „GIGANT II" durch einen zweiten Verstärker „GIGANT
II" (mit dazugehörigen Lautsprechern) verdoppelt werden, so können Sie beide Ver­
stärker zusammenschalten. Die Verbindung erfolgt durch ein Kabel VK 1,5 von der
Buchse „Output" (35) 4 zu der Buchse „Input" (32) des zweiten Verstärkers „GIGANT
II". Dabei ist zu beachten, daß der Pegelregler (31) soweit zurückgedreht (nach links)
wird, daß eine Übersteuerung dieses Eingangs nicht möglich ist. Mit dem Summen-
Lautstärke-Schieberegler des zweiten „GIGANT II" kann nun die erforderliche Laut­
stärke eingestellt werden.
Zur Leistungsvergrößerung kann der „GIGANT II" auch mit einem „GIGANT", „EMI­
NENT I oder II", „BASS-KING I" usw. zusammengeschaltet werden.
Monitor (36)
Zu Kontrollzwecke, zum Mithören in Regiekabinen usw. ist ein Monitor-Ausgang (36)
vorhanden. Hier kann ein Verstärker wie z. B. „EMINENT I und II" oder ähnliche ange­
schlossen werden. Über den Regler „Monitor" (10) wird der Ausgang gesteuert und
die Lautstärke des Folgeverstärkers eingestellt. Da dieser Regler aber hinter dem
Summenlautstärke-Schieberegler (13) ist, wird automatisch beim Nachstellen des
Summenpegels die Lautstärke des Monitor-Kreises mitgeregelt, sodaß immer der
echte Gesamteindruck der Lautstärke kontrolliert werden kann. Bei Rückkopplung
über den Monitor-Lautsprecher muß der Regler (10) etwas zurückgedreht werden.
