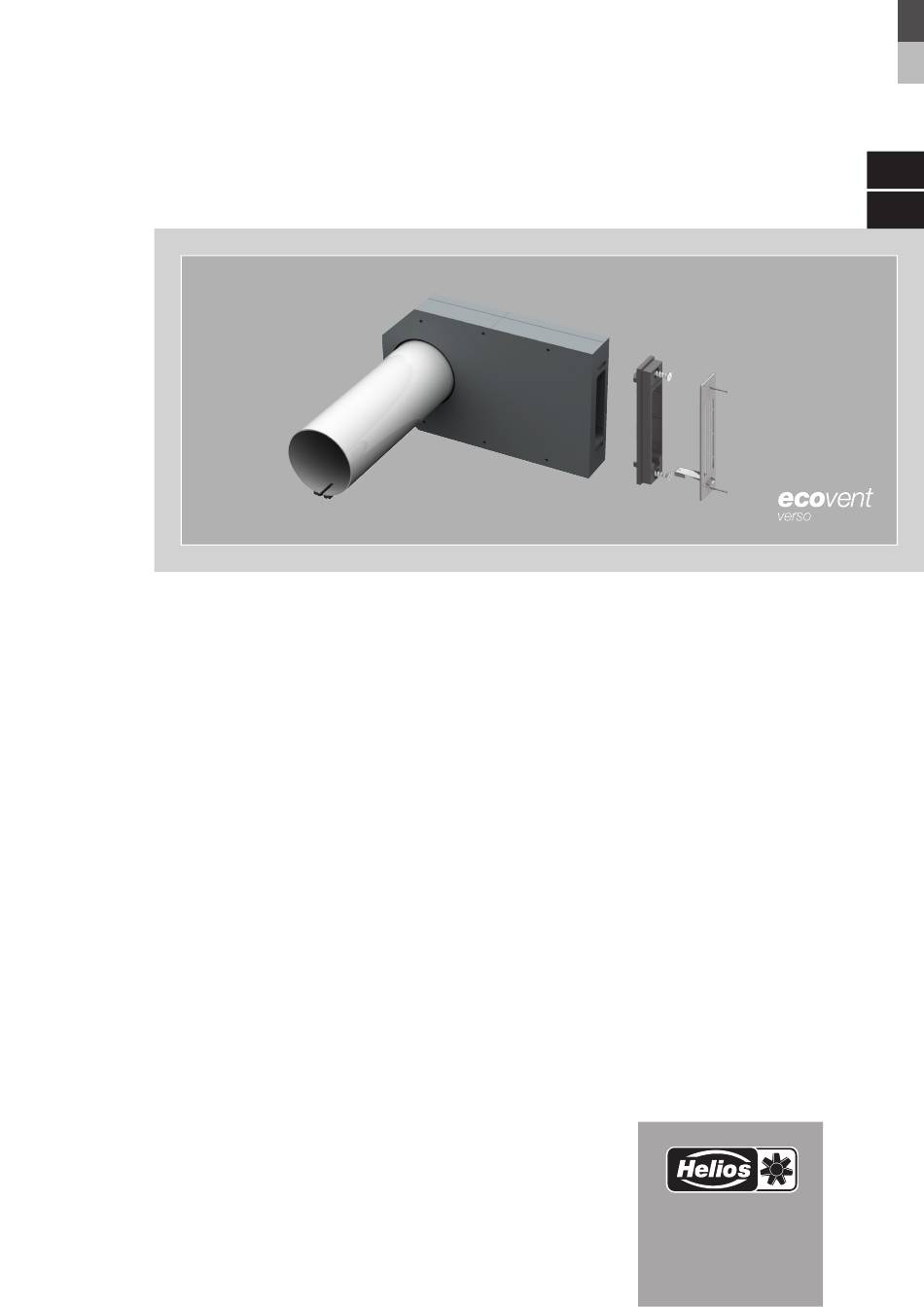

- Seite 1 All manuals and user guides at all-guides.com Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS Laibungselement Rohbauset Soffit element installation kit KWL 45 LE-RS/RSB KWL 45 LE-RP...
- Seite 2 All manuals and user guides at all-guides.com Montage- und Betriebsvorschrift Laibungselement Rohbauset KWL 45 LE-RS/RSB / KWL 45 LE-RP DEUTSCH...
- Seite 3 All manuals and user guides at all-guides.com Montage- und Betriebsvorschrift Laibungselement Rohbauset KWL 45 LE-RS/RSB / KWL 45 LE-RP Inhaltsverzeichnis KAPITEL 1 SICHERHEIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4 Wichtige Informationen .
- Seite 4 Medien, längere Stillstandzeiten, starke Verschmutzung, übermäßige Beanspruchung durch klima- tische, technische oder elektronische Einflüsse geeignet. Gleiches gilt für die mobile Verwendung der Lüftungsgeräte (Fahrzeuge, Flugzeuge, Schiffe, usw.). Ein Einsatz unter diesen Bedingungen ist nur mit Einsatzfreigabe seitens Helios möglich, da die Serienausführung hierfür nicht geeignet ist.
- Seite 5 KAPITEL 2 Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten ALLGEMEINE HINWEISE werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Umbauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung...
- Seite 6 All manuals and user guides at all-guides.com Montage- und Betriebsvorschrift Laibungselement Rohbauset KWL 45 LE-RS/RSB / KWL 45 LE-RP 3 .0 Lieferumfang KAPITEL 3 Das Laibungselement Rohbauset erst unmittelbar vor dem jeweiligen Montageschritt bzw. Einbau aus der Verpackung entnehmen um mögliche Beschädigungen und Verschmutzungen zu vermeiden.
- Seite 7 All manuals and user guides at all-guides.com Montage- und Betriebsvorschrift Laibungselement Rohbauset KWL 45 LE-RS/RSB / KWL 45 LE-RP 4 .0 Einbauübersicht Laibungselement KAPITEL 4 Anforderungen Einbau Laibungselement: POSITIONIERUNG/ 1. Wandstärke der Rohbauwand: mind. 280 mm bis max. 480 mm EINBAU 2.
- Seite 8 All manuals and user guides at all-guides.com Montage- und Betriebsvorschrift Laibungselement Rohbauset KWL 45 LE-RS/RSB / KWL 45 LE-RP SCHNITT A-A Abb . 5 (bis auf 300 mm kürzbar) Innen Aussen Rohbauwand (ohne Dämmung) Wandeinbauhülse Montageschaum Einbaukeil Dichtung auf Wandeinbauhülse Frontkeil für...
- Seite 9 All manuals and user guides at all-guides.com Montage- und Betriebsvorschrift Laibungselement Rohbauset KWL 45 LE-RS/RSB / KWL 45 LE-RP Montageschritt INNENWAND: 5. Wandeinbauhülse einkürzen. 6. Wandeinbauhülse mit EPP-Frontkeil bündig zur Innenwand in die Kernlochbohrung einschieben und mittig zum Leerrohr ausrichten (Abb. 7).
- Seite 10 All manuals and user guides at all-guides.com Montage- und Betriebsvorschrift Laibungselement Rohbauset KWL 45 LE-RS/RSB / KWL 45 LE-RP 4. Laibungskanal auf die Wandeinbauhülse aufstecken und mit einer Wasserwaage horizontal ausrichten (Abb.12). 5. Bohrpunkte des Laibungskanals übernehmen und den Laibungskanal entfernen.
- Seite 11 All manuals and user guides at all-guides.com Montage- und Betriebsvorschrift Laibungselement Rohbauset KWL 45 LE-RS/RSB / KWL 45 LE-RP 10. Umliegende Dämmplatten und Überdämmung anbringen (Abb. 16/17). Das Laibungselement muss grundsätzlich überdämmt werden . Es ist für Dämmstärken ≤ 100 mm nicht geeig- HINWEIS net und darf dort nicht verbaut werden .
- Seite 12 All manuals and user guides at all-guides.com Montage- und Betriebsvorschrift Laibungselement Rohbauset KWL 45 LE-RS/RSB / KWL 45 LE-RP 15. Wandgitter montieren (Abb. 21). Die Schrauben sind im Lieferumfang enthalten. Abb .21 Alle nachfolgenden Installationsschritte sind der Montage- und Betriebsvorschrift KWL EC 45 (Druckschrift-Nr .
- Seite 13 All manuals and user guides at all-guides.com Montage- und Betriebsvorschrift Laibungselement Rohbauset KWL 45 LE-RS/RSB / KWL 45 LE-RP Notizen:...
- Seite 14 All manuals and user guides at all-guides.com Installation and Operating Instructions Soffit Element Installation Kit KWL 45 LE-RS/RSB / KWL 45 LE-RP...
- Seite 15 All manuals and user guides at all-guides.com Installation and Operating Instructions Soffit Element Installation Kit KWL 45 LE-RS/RSB / KWL 45 LE-RP ENGLISH Table of Contents CHAPTER 1 SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 4 Important information .
- Seite 16 The same applies for the mobile use of fans (vehicles, aircraft, ships, etc.). Usage under these conditions is only possible with release approval from Helios, as the standard version is not suitable in this case. Improper, prohibited use: Any use other than the intended use is not permitted! The conveying of solid matter or solid matter content >...
- Seite 17 CHAPTER 2 All versions of this documentation must be observed, otherwise the warranty shall cease to apply. The same applies to liability claims against Helios. The use of accessory parts, which are not recommended or offered by Helios, is not GENERAL permitted.
- Seite 18 All manuals and user guides at all-guides.com Installation and Operating Instructions Soffit Element Installation Kit KWL 45 LE-RS/RSB / KWL 45 LE-RP 3 .0 Scope of delivery CHAPTER 3 Leave the soffit element installation kit in its packaging until just before the respective installation step or installation in order to prevent any possible damage and contamination.
- Seite 19 All manuals and user guides at all-guides.com Installation and Operating Instructions Soffit Element Installation Kit KWL 45 LE-RS/RSB / KWL 45 LE-RP 4 .0 Installation overview soffit element CHAPTER 4 Installation requirements soffit element: 1. Wall thickness of uncovered wall: min. 280 mm to max. 480 mm POSITIONING/ 2.
- Seite 20 All manuals and user guides at all-guides.com Installation and Operating Instructions Soffit Element Installation Kit KWL 45 LE-RS/RSB / KWL 45 LE-RP SCHNITT A-A Fig . 5 (Shortenable to 300mm) (bis auf 300 mm kürzbar) Inside Outside Innen Aussen Uncovered wall Rohbauwand (ohne Dämmung)
- Seite 21 All manuals and user guides at all-guides.com Installation and Operating Instructions Soffit Element Installation Kit KWL 45 LE-RS/RSB / KWL 45 LE-RP Installation step INTERNAL WALL: 5. Shorten wall installation sleeve. 6. Position wall installation sleeve with EPP front wedge flush to the internal wall in the core drill hole and align central- ly with the empty conduit (Fig.
- Seite 22 All manuals and user guides at all-guides.com Installation and Operating Instructions Soffit Element Installation Kit KWL 45 LE-RS/RSB / KWL 45 LE-RP 4. Connect soffit channel to the wall installation sleeve and align horizontally with a spirit level (Fig.12). 5. Score drilling points for the soffit channel and remove the soffit channel.
- Seite 23 All manuals and user guides at all-guides.com Installation and Operating Instructions Soffit Element Installation Kit KWL 45 LE-RS/RSB / KWL 45 LE-RP 10. Attach surrounding insulation panels (Fig. 16/17). The soffit element must always be overinsulated . It is not suitable for insulation thicknesses ≤ 100 mm and must HINWEIS not be installed there .
- Seite 24 All manuals and user guides at all-guides.com Installation and Operating Instructions Soffit Element Installation Kit KWL 45 LE-RS/RSB / KWL 45 LE-RP 15. Mount wall grille (Fig. 21). The screws are included in the scope of delivery. Fig .21 All of the following installation steps can be found in the Installation and Operating Instructions KWL EC 45 (Print-No .
- Seite 25 All manuals and user guides at all-guides.com Installation and Operating Instructions Soffit Element Installation Kit KWL 45 LE-RS/RSB / KWL 45 LE-RP Notes:...
- Seite 26 All manuals and user guides at all-guides.com Installation and Operating Instructions Soffit Element Installation Kit KWL 45 LE-RS/RSB / KWL 45 LE-RP...
- Seite 27 All manuals and user guides at all-guides.com Installation and Operating Instructions Soffit Element Installation Kit KWL 45 LE-RS/RSB / KWL 45 LE-RP...
