1 .3 Einsatzbereich – Bestimmungsgemäßer Einsatz: Die Fassadenblende KWL 45-160 FB/FBT ist eine Komponente des Lüftungsgeräts EcoVent Verso und wird in Kom- bination mit der Geräteeinheit KWL EC 45-160 mit Innenblende und der Wandeinbauhülse KWL 45-160 WH/WH-L verbaut. Die Fassadenblende ist für die Montage an der Gebäudeaußenwand vorgesehen. Der Luftdurchtritt erfolgt auf der Wan- dinnenseite über eine verschließbare Innenblende und auf der Wandaußenseite über die Fassadenblende.
Seite 4

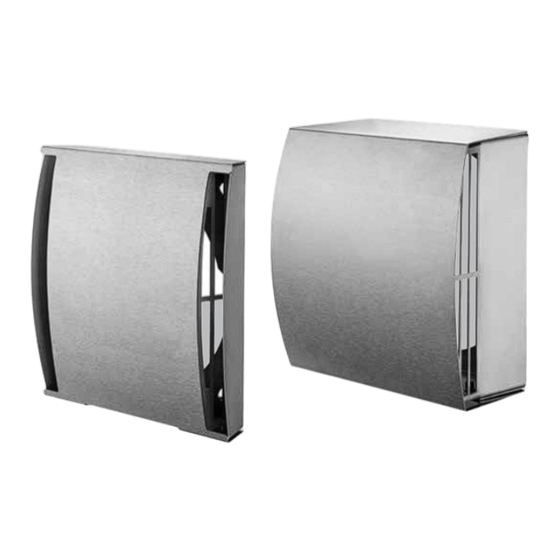

In Umgebungen mit starker Luftverschmutzung und in Küstennähe mit hoher Salzkonzentration in der Luft ist dieser Edelstahl, ohne zusätzliche Schutzlackierung (Acryl-Klarlack), nicht geeignet. KAPITEL 3 3 .0 Lieferumfang Die Lieferung enthält die Fassadenblende KWL 45-160 FB (Standard) oder KWL 45-160 FBT (tiefe Ausführung). LIEFERUMFANG Fassadenblende Abb .1 – Rahmen mit Dichtung –...
Montage- und Betriebsvorschrift Fassadenblende – KWL 45-160 FB/FBT KAPITEL 4 4 .0 Montage Bei Verwendung der tiefen Fassadenblende muss die Wandeinbauhülse auf der Wandaußenseite 50 mm überstehen. MONTAGE Montageschritte: HINWEIS 1. Sicherungsschraube der Blende lösen (nicht komplett herausdrehen). 2. Blende abnehmen.
– Intended use: The facade panel KWL 45-160 FB/FBT is a component of the EcoVent Verso ventilation unit and it is installed in com- bination with the KWL EC 45-160 unit with the inner panel and wall installation sleeve KWL 45-160 WH/WH-L.
Installation and Operating Instructions Facade panel – KWL 45-160 FB/FBT CHAPTER 4 4 .0 Installation When using the deep facade panel, the wall installation sleeve must protrude 50 mm on the outside of the wall. INSTALLATION Installation steps: NOTE 1. Loosen panel locking screw (do not completely remove).
– Usage prévu : La grille de façade KWL 45-160 FB/FBT est un composant d‘installation de l‘appareil de ventilation EcoVent Verso et est installé en combinaison avec l‘appareil KWL EC 45-160 avec grille intérieure et le manchon mural KWL 45-160 WH/WH-L.
CHAPITRE 3 3 .0 Contenu de la livraison La livraison comprend la grille de façade KWL 45-160 FB (standard) ou KWL 45-160 FBT (version profonde). CONTENU DE LA LIVRAI- Grille de façade Fig . 1 – Cadre avec joint –...
Seite 13
Notice de montage et d‘utilisation Grille de façade – KWL 45-160 FB/FBT CHAPITRE 4 4 .0 Montage Lors de l‘utilisation de la grille de façade profonde, le manchon mural doit dépasser de 50 mm à l‘extérieur du mur. MONTAGE Étapes de montage : NOTE 1.
Seite 14
Notice de montage et d‘utilisation Grille de façade – KWL 45-160 FB/FBT...
Seite 15
Notice de montage et d‘utilisation Grille de façade – KWL 45-160 FB/FBT...
Seite 16
