Tonarm und Tonabnehmersystem
Ihr neuer Thorens TD 309 wird mit vorinstalliertem Ton-
arm TP 92 und dem Tonabnehmersystem AT-95 B gelie-
fert.
➔ Abb. 10
Sämtliche Einstellungen wurden bereits im Werk vorge-
nommen. Lediglich das Tonarmgewicht ist zum Trans-
port entfernt. Drehen Sie dieses bei Montage des Plat-
tenspielers von hinten auf den Tonarm und stellen Sie
anschließend die Auflagekraft ein.
Am Tonarm TP 92 können nahezu alle auf dem Markt
befindlichen Tonabnehmer mit einem Abstand der Be-
festigungslöcher von 12,5 mm (½ ") montiert werden.
14
➔ Seite 15
Zum Anschluss des Tonabnehmersystems werden die
vier farblich gekennzeichneten Anschlußlitzen auf die
entsprechenden Anschluß-Stifte des Tonabnehmers
geschoben.
Verbinden Sie nach folgendem Schema, falls der Ton-
abnehmer keine Farbkennung aufweist:
R
rechter Kanal (Signal) ➔ rot
G
rechter Kanal (Masse) ➔ grün
L
linker Kanal (Signal) ➔ weiß
G
linker Kanal (Masse) ➔ blau

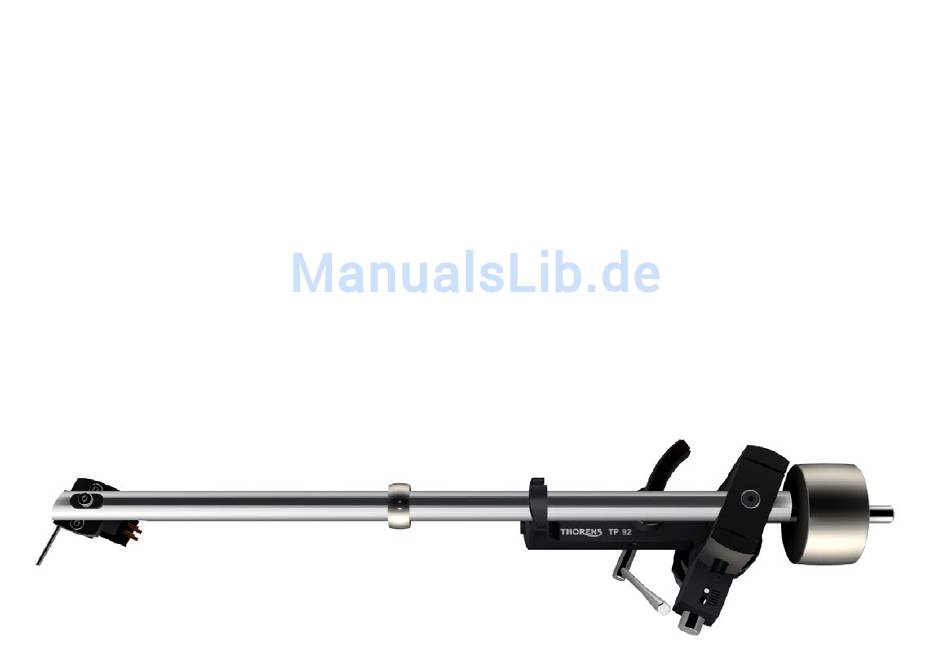

Abb. 10
