7.8. Auswechseln der Sicherungen des
Schützes
Sicherstellen, dass der thermische
Bemessungs-Strom der einzubauenden
Sicherungen mit dem auf dem Schild hinter
dem Sicherungshalter angegebenen Wert
übereinstimmt.
Sicherung nach DIN-Standard

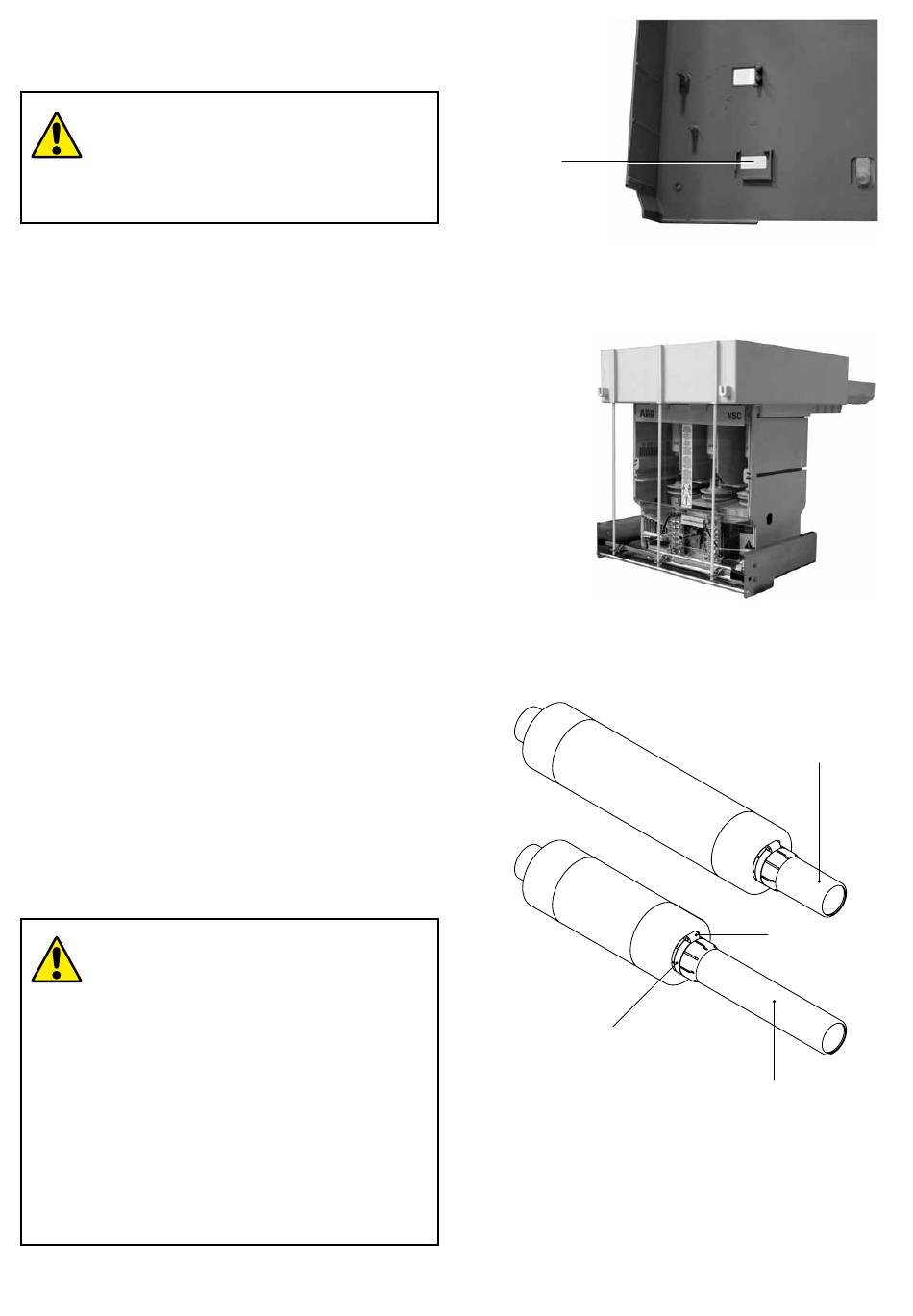

a) Einbau der Adapter (Abb. 19a)
Der Sicherungshalter ist geplant, um Sicherungen mit
Einsatzlänge von 442 mm aufzunehmen. Für kleinere Größen
werden auf Anfrage zwei Adapter geliefert:
– Adapter (45) für Sicherungen mit Länge von 192 mm (A)
– Adapter (46) für Sicherungen mit Länge von 292 mm (B)
Den zum Typ der Sicherung passenden Adapter wählen und
ihn fest auf den Kontakt der Sicherung stecken, der dem
Schlagbolzen gegenüber liegt.
Die Stahlschelle (47) anziehen und die Schraube (48)
fest anziehen. Zum Ausbau in der umgekehrten Richtung
vorgehen. Die gleichen Anweisungen stehen auf der
Anleitung, die jeder Packung der Adapter beiliegt.
b) Ausbau der Sicherungen (Abb. 19b)
Die Sperrringe (49) (Abb. 19b) öffnen, indem man sie mit dem
Werkzeug (50) in der von den Pfeilen gezeigten Richtung
verschiebt und die Sicherung mit dem Werkzeug (50)
herausnimmt.
c) Einbau der Sicherungen (Abb. 19c)
Die Sperrringe (49) öffnen, indem man sie mit dem Werkzeug
(50 Abb. 19b) in der von den Pfeilen angezeigten Richtung
verschiebt, um dann die Sicherungen einzulegen, und zwar
so, dass die mit Schlagstiften versehenen Kontakte in der
entgegengesetzten Richtung zu den Trennkontakten des
Schützes zeigen. Die Sperrringe wieder schließen, indem man
sie in der zum Öffnen entgegengesetzten Richtung verschiebt.
Sicherung nach B.S.
• Sicherstellen, dass der thermische
Bemessungs-Strom der einzubauenden
Sicherungen mit dem auf dem Schild hinter
dem Sicherungshalter angegebenen Wert
übereinstimmt.
• Während des Anziehens der Schrauben
die Verbindungen nicht belasten (max.
Anzugsmoment 25 Nm).
• Der Ein- und Ausbau der Sicherung darf
erst dann erfolgen, wenn der Adapter (falls
erforderlich) schon auf ihr montiert ist.
• Für den Einbau nur das spezifische
Material verwenden, das zum Lieferumfang
von ABB gehört.
40
69
Abb. 18d
Abb. 18e
A
47
Abb. 19a
B
48
45
46
