Verdrahtung:
Folgende Kanäle sind miteinander verbunden:
DC541 / C0 -------------- DC541 / C1
Eintrag in der Steuerungskonfiguration:
- DC541 auf Steckplatz 1, Betriebsart "Counter mode"
- - Kanal
Konfiguration:
- Eintragen des Ethernet-Kopplers als internen Koppler (falls vorhanden)
(Konfiguration des Ethernet-Kopplers mit dem SYCON.net)
Eintrag in der Taskkonfiguration:
- Task 1: Cyclic program / Prio=10 / Intervall=t#5ms / PLC_PRG

Aufgabe des zyklischen Programmes: PLC_PRG

Im zyklischen Programm PLC_PRG sind folgende Funktionen realisiert:

- Auslesen des Zyklus des PLC_PRG

Aufruf des Bausteines TASK_INFO;
- Lesen der Konfiguration des DC541
Aufruf des Bausteines DC541_GET_CFG

- Lesen des Status des DC541

Aufruf des Bausteines DC541_STATE

- Lesen/Schreiben der statischen Kanäle des DC541

Aufruf des Bausteines DC541_IO

- Aufrufen der Ablaufsteuerung für Frequenzausgabe und Messung
Aufruf des Programmes proFrequency
Die Bausteine DC541_GET_CFG, DC541_STATE und DC541_IO sind Bestandteil der
DC541_AC500_V11.lib und sind ausführlich in der Dokumentation der Bibliothek beschrieben.
Der Baustein TASK_INFO ist Bestandteil der SysInt_AC500_V1.0 und ist ausführlich in deren
Dokumentation beschrieben.
Der Aufruf der Frequenzausgabe sowie die Messung und Erfassung der Messwerte erfolgt im Programm
proFrequency. Das Programm proFrequency besteht aus dem Aufruf des FB DC541_FREQ_OUT, dem
Aufruf des FB DC541_FREQ und der Erfassung der Messwerte.

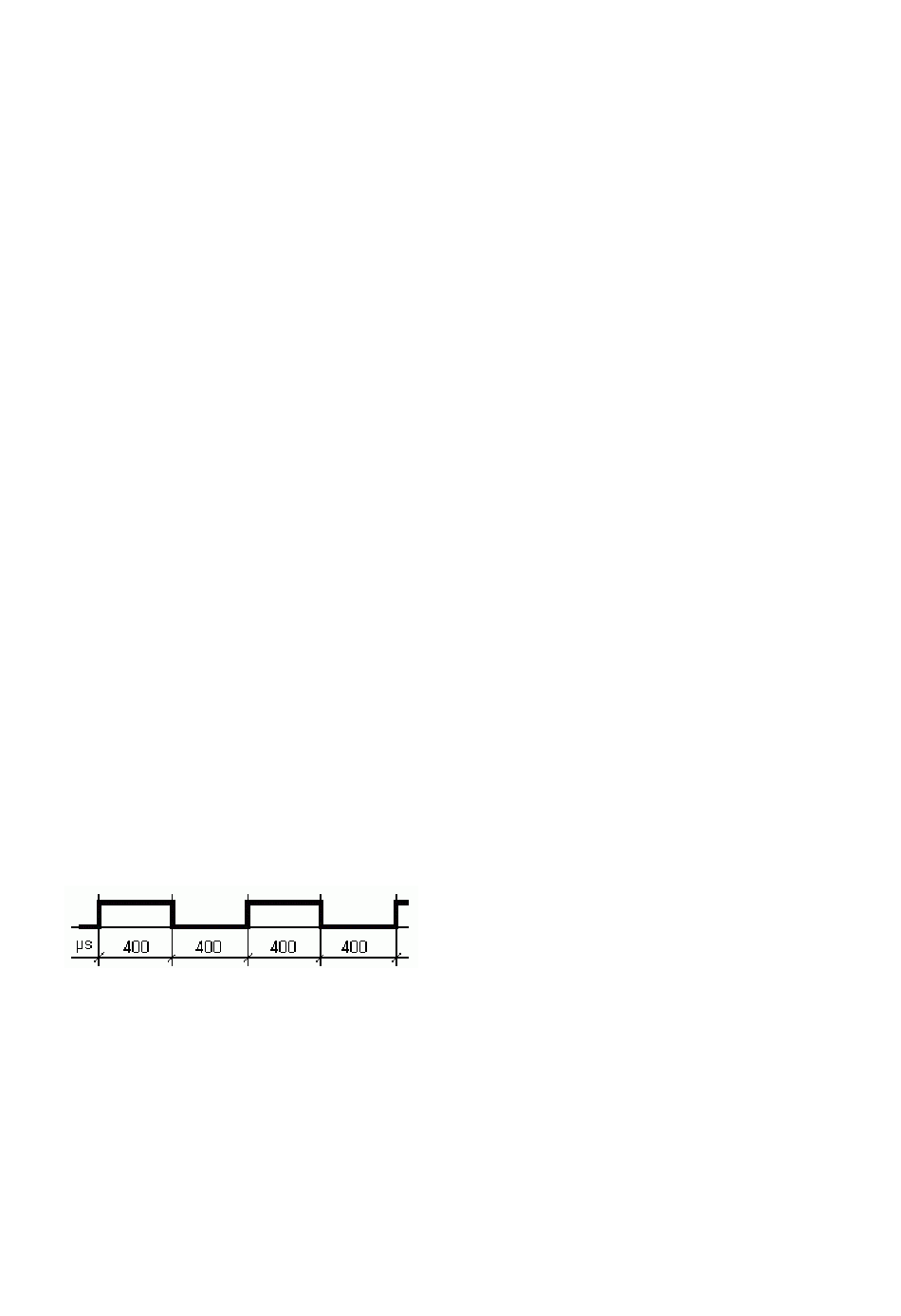

Bei der Einstellung FREQ=1250 (1250 Hz=1,25 kHz) werden folgende Werte ausgegeben:
Das Beispielprogramm ist mit einer Visualisierung versehen, in der alle Zustände angezeigt werden:
Der Eingang EN_VISU der FBs DC541_FREQ_OUT und DC541_FREQ ist TRUE. Somit können die
Eingänge der Bausteine mit den Tasten der Visualisierung.
____________________________________________________________________________________________________________
G7
AC500-Systemtechnik E/A-Module
C0 Frequency output
C1 Frequency measurement
C2...C7 Input
39 DC541
AC500 / Stand: 08.2006
