Bedienungs- und Servicehandbuch
6.
Vier bipolare Montagen erstellen, die die Differenz von nebeneinanderliegenden Kanälen
erfassen (z. B. C3 CZ, C4 T4, T5 P3 usw.).
7.
Mithilfe eines Signalgenerators eine Sinuswelle mit 50 µV, Spitze-Spitze-Amplitude, 10 Hz an alle
Kanäle der Gruppe senden. Darauf achten, dass am Ausgang des Generators ein Lastwiderstand
von 50 Ohm vorhanden ist, wenn der Generator den angegebenen Pegel gegen diesen
Widerstand abgeben soll.
8.
Den LFF-Filter auf 0,1, den HFF-Filter auf AUS und den Kerbfilter auf AUS setzen.
9.
Sicherstellen, dass keine Sinuswelle größer als 50 µV Spitze-Spitze ist. 50 Mikrovolt entsprechen
einer Verstärkung von 1 %.
HINWEIS: Weitere Informationen über die Einrichtung einer Montage finden Sie in der
Online-Hilfe.

Kanaltest

Im Modus Acquisition (Aufnahme) kann ein Kanaltest durchgeführt werden, um zu prüfen, ob ein Signal
ordnungsgemäß vom Verstärker bis zur Anzeige verarbeitet wird. Ein Kanaltest legt an alle Kanäle ein
Testsignal an. Das Testsignal ermöglicht Ihnen die Betrachtung der Wellenformen auf dem Bildschirm,
um zu prüfen, ob alle Kanäle funktionieren.
HINWEIS: Ein Kanaltest validiert nicht die Verbindung von der Patientenelektrode zum
Verstärkereingang.
So führen Sie einen Kanaltest durch
1.
Controls > Channel Test Signal (Bedienelemente > Kanaltestsignal) wählen. Die Symbolleiste
Channel Test (Kanaltest) erscheint über dem Fenster mit den Wellenformen.
2.
Über die Kanaltest-Symbolleiste die gewünschte Form (Shape), Amplitude (Amplitude) und
Frequenz (Frequenz) der Welle auswählen.
3.
Zum Beenden des Kanaltests und Speichern der aktuellen Einstellungen auf Done (Fertig) klicken.
Kanaltestsignal-Bedienelement
Das Kanaltestsignal-Bedienelement schaltet das Kanaltestsignal entsprechend den zuletzt gespeicherten
Einstellungen ein und zeigt eine Symbolleiste für das Testsignal an. Die Kanaltestsignal-Symbolleiste
befindet sich über der Kurvenanzeige. Die Symbolleiste enthält Bedienelemente für Form, Amplitude und
Frequenz des Testsignals.

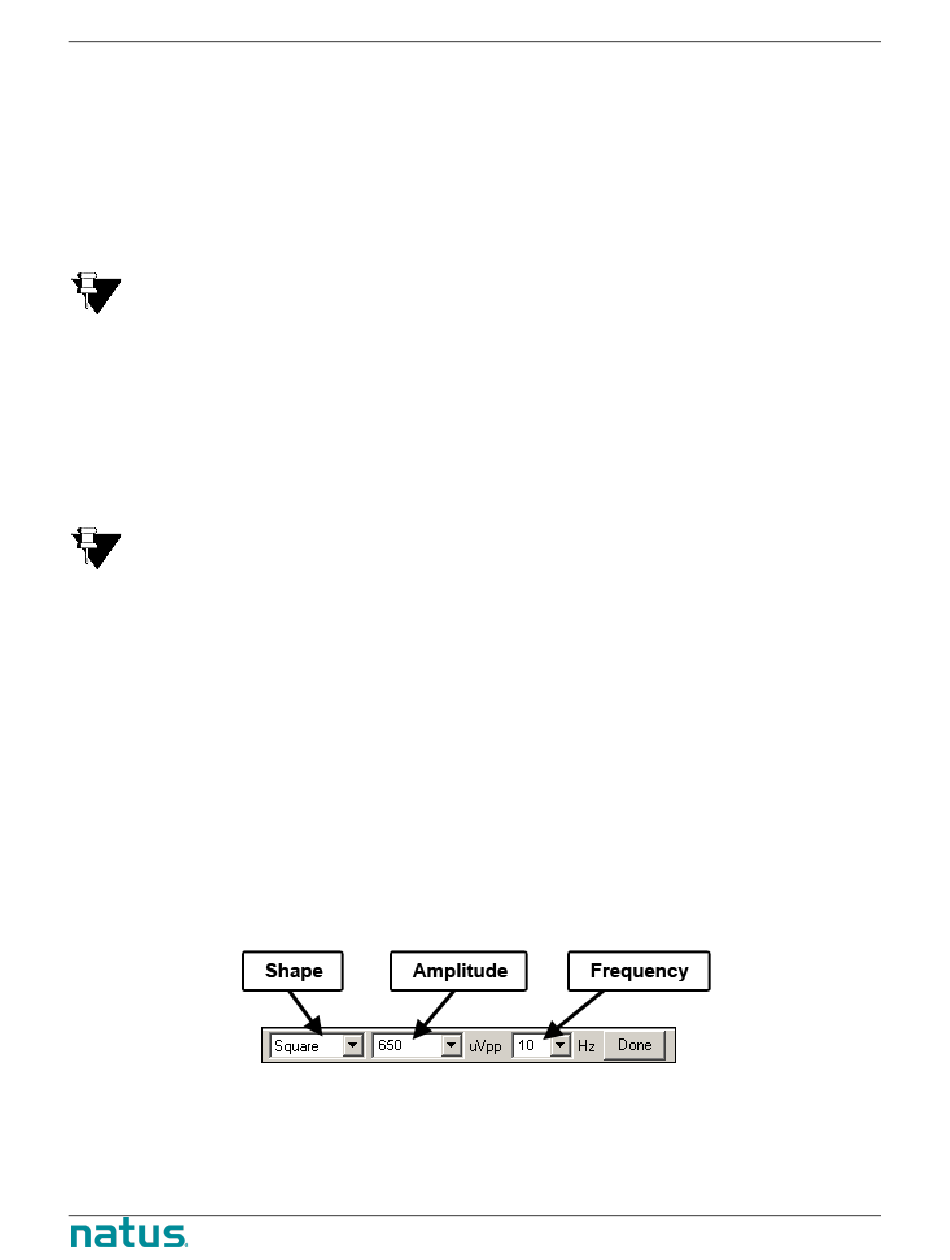

Abbildung 15 – Kanaltest-Symbolleiste
Xltek ® EMU40EX™
53
