Xltek ® EMU40EX™

Einrichtung

Der EMU40EX-Verstärker ist für die Verwendung mit einem XLTEK-Computersystem bestimmt, auf dem
die Natus-Datenbank und die NeuroWorks-EEG Software installiert sind.

Anschluss an den Computer

USB-Anschluss

So schließen Sie den EMU40EX an den XLTEK-Computer an:
1.
Das Natus-Basisgerät mit dem mitgelieferten USB 2.0-Kabel an den Computer anschließen.
2.
Den Patientenereignisschalter in den Patientenereignisanschluss am Basisgerät oder an der
Breakout-Box einführen.
3.
Ist ein Blitzstimulator erforderlich, den Stimulator in den Blitzstimulatoranschluss am
Basisgerät einführen.
4.
Wenn Sie zur Durchführung einer Untersuchung bereit sind, die Patientenelektroden und
Wandler an die EMU40EX-Breakout-Box anschließen.

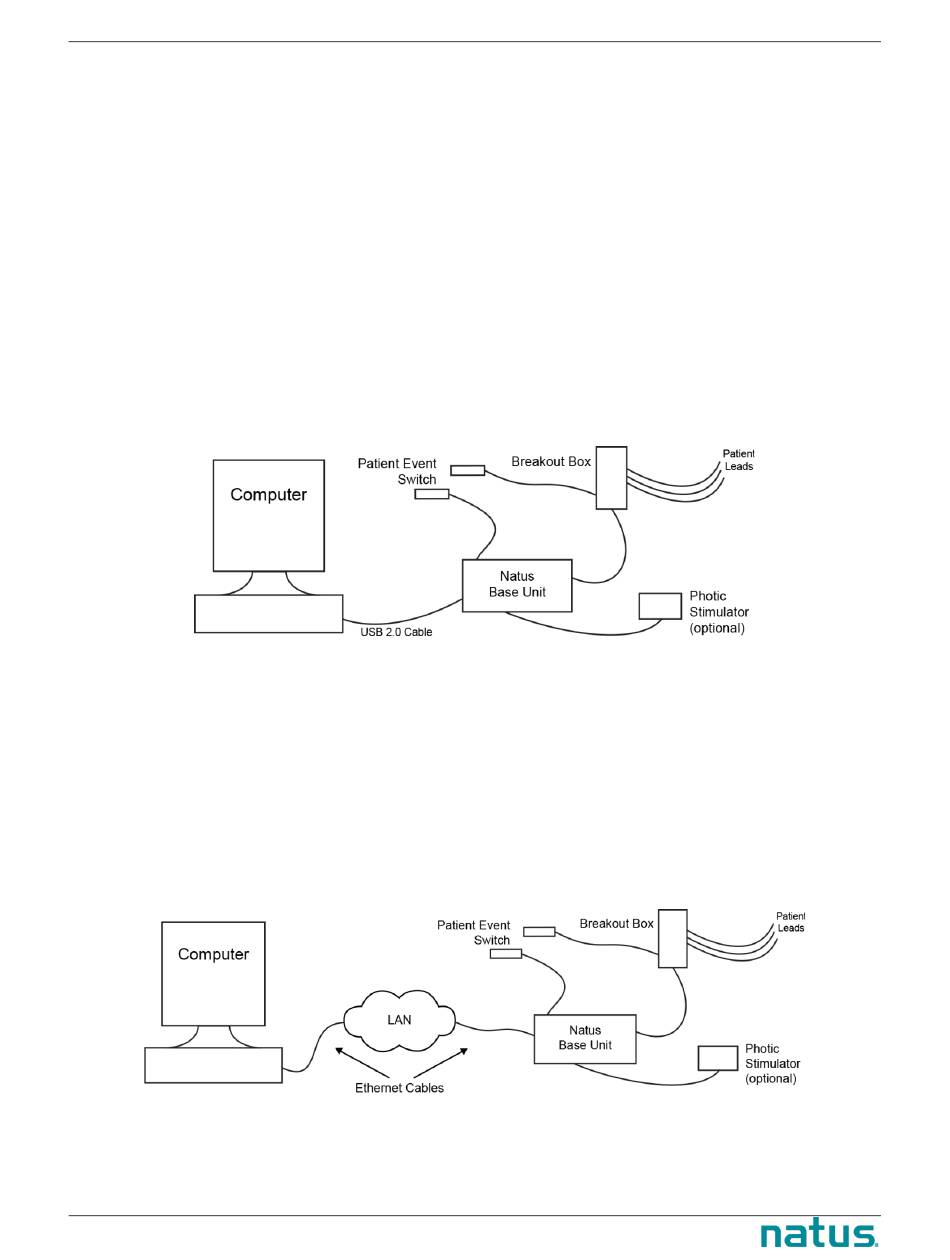

Abbildung 6: USB-Hardwareanschlüsse für ein EMU40EX-System

Ethernet-Anschluss

1.
Den Computer an das LAN (Local Area Network) anschließen.
2.
Das Natus-Basisgerät an das LAN anschließen.
3.
Den Patientenereignisschalter in den Patientenereignisanschluss am Basisgerät oder an der
Breakout-Box einführen.
4.
Ist ein Blitzstimulator erforderlich, das Stimulatorkabel in den Blitzstimulatoranschluss am
Basisgerät einführen.
5.
Wenn Sie zur Durchführung einer Untersuchung bereit sind, die Patientenelektroden und
Wandler an den EMU40EX anschließen.
Abbildung 7: Ethernet-Hardwareanschlüsse für ein EMU40EX-System
