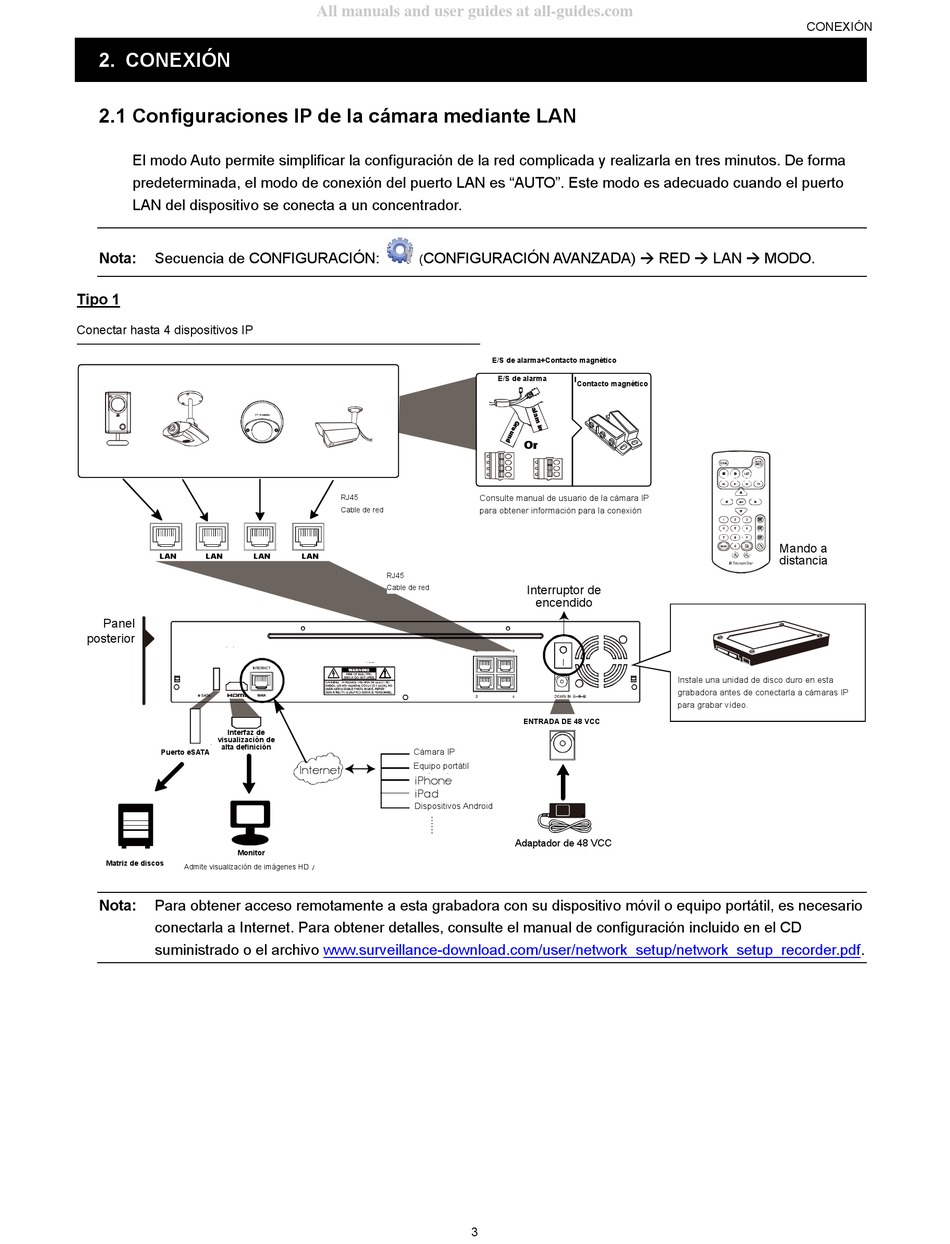

2. CONEXIÓN
2.1 Configuraciones IP de la cámara mediante LAN
El modo Auto permite simplificar la configuración de la red complicada y realizarla en tres minutos. De forma
predeterminada, el modo de conexión del puerto LAN es "AUTO". Este modo es adecuado cuando el puerto
LAN del dispositivo se conecta a un concentrador.
Nota: Secuencia de CONFIGURACIÓN:
Tipo 1
Conectar hasta 4 dispositivos IP
Connect up to 4 IP devices:
LAN LAN LAN
Rear
Panel
Panel
posterior
Interfaz de
High Definition
visualización de
Display Interface
alta definición
Puerto eSATA
eSATA port
Monitor Monitor
Disk Array
Matriz de discos
which supports HD image display
Admite visualización de imágenes HD
Nota: Para obtener acceso remotamente a esta grabadora con su dispositivo móvil o equipo portátil, es necesario
conectarla a Internet. Para obtener detalles, consulte el manual de configuración incluido en el CD
suministrado o el archivo www.surveillance-download.com/user/network_setup/network_setup_recorder.pdf.
All manuals and user guides at all-guides.com
CONFIGURACIÓN AVANZADA)  RED  LAN  MODO.
(
RJ45 RJ45
network cable
Cable de red
LAN
RJ45
RJ45
Cable de red network cable
Cámara IP IP camera
Laptop
Equipo portátil
Internet
iPhone
iPad
Android Devices
Dispositivos Android
3
E/S de alarma+Contacto magnético
Alarm I/O+Magnetic Contact
Alarm I/O Magnetic Contact
E/S de alarma
Contacto magnético
Or
Please refer to the IP camera
Consulte manual de usuario de la cámara IP
user manual for connection
para obtener información para la conexión
Interruptor de
Power Switch encendido
ENTRADA DE 48 VCC
DC48V IN
Adaptador de 48 VCC DC48V Adapter
CONEXIÓN
Mando a
Remote
distancia
Controller
Please install a HDD into this
Instale una unidad de disco duro en esta
recorder before connecting it to
grabadora antes de conectarla a cámaras IP
IP cameras for video recording.
para grabar vídeo.
