2. CONNEXION DES CAMERAS

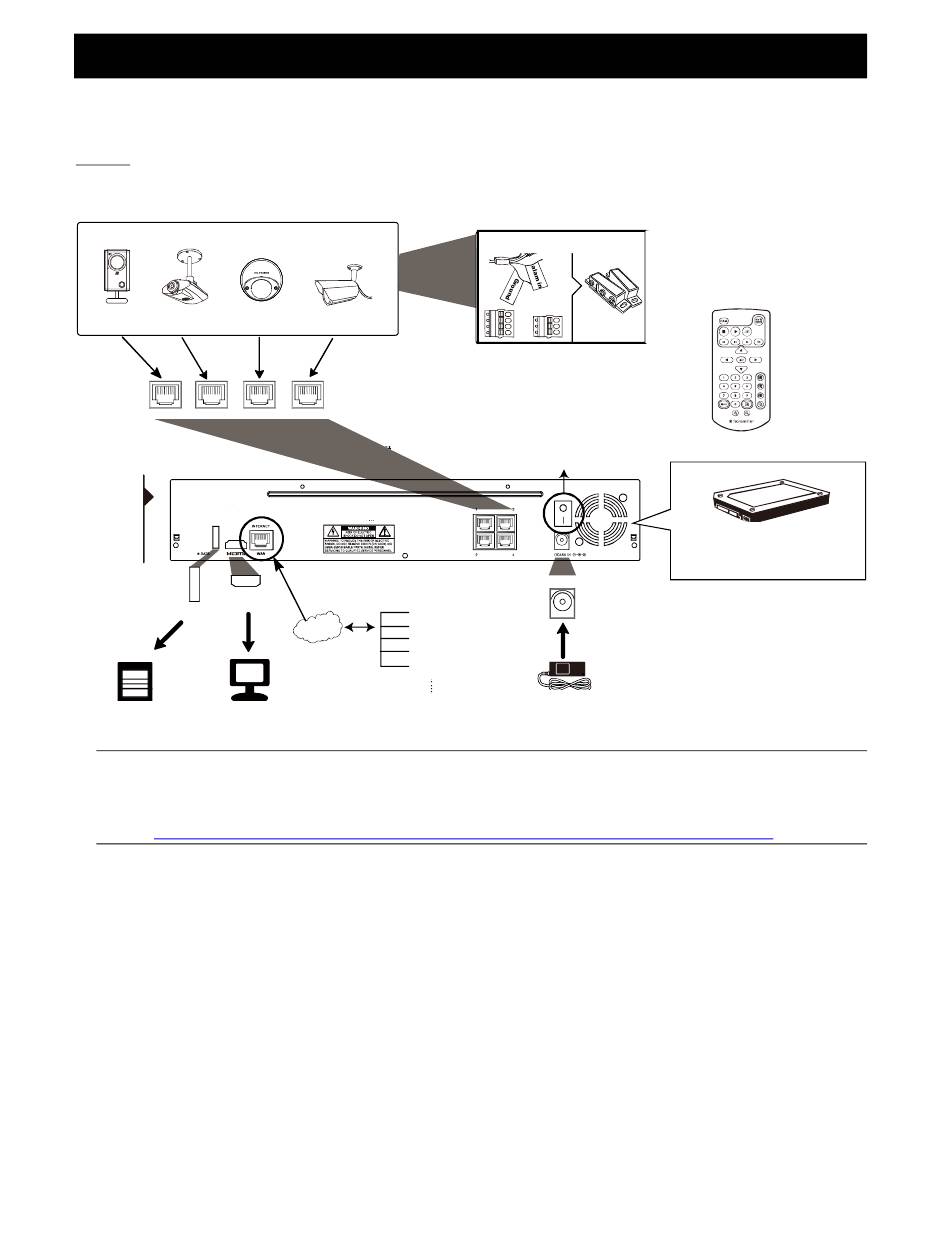

2.1 Schéma de connexion matérielle
Type 1
Connect up to 4 IP devices:
Connexion réseau privé 4 caméras
LAN LAN LAN
Rear
Panel
Façad
e
Arrière
High Definition
Port HDMI
Display Interface
eSATA port
Stockage externe Monitor Moniteur
Disk Array
which supports HD image display
Via le port e-SATA Qui supporte HDMI
Note: Pour un accès à distance via un ordinateur ou un mobile, l'enregistreur doit être connecté à
Internet, comme expliqué dans le manuel utilisateur contenu dans le CD fourni avec le produit ou
téléchargeable depuis Internet
www.surveillance-download.com/user/network_setup/network_setup_recorder.pdf.
All manuals and user guides at all-guides.com
RJ45
network cable
LAN
RJ45
network cable
IP camera
Caméra LAN
Laptop
Caméra Internet
Internet
iPhone
PC – Mac
iPad
iPad
Android Devices
iPhone/Android
3
E/S Externe
Alarm I/O+Magnetic Contact
Alarm I/O Magnetic Contact
Module E/S Contact porte
Or
Ou bien
Please refer to the IP camera
user manual for connection
Interrupteur
Power Switch
DC48V IN
Adaptateur
DC48V Adapter
CONNEXION DES CAMERAS
Remote
Télécomma
Controller
nde
Installer d'abord le(s) disque(s) dur(s)
Please install a HDD into this
avant de connecter les caméras
recorder before connecting it to
IP cameras for video recording.
