7.4

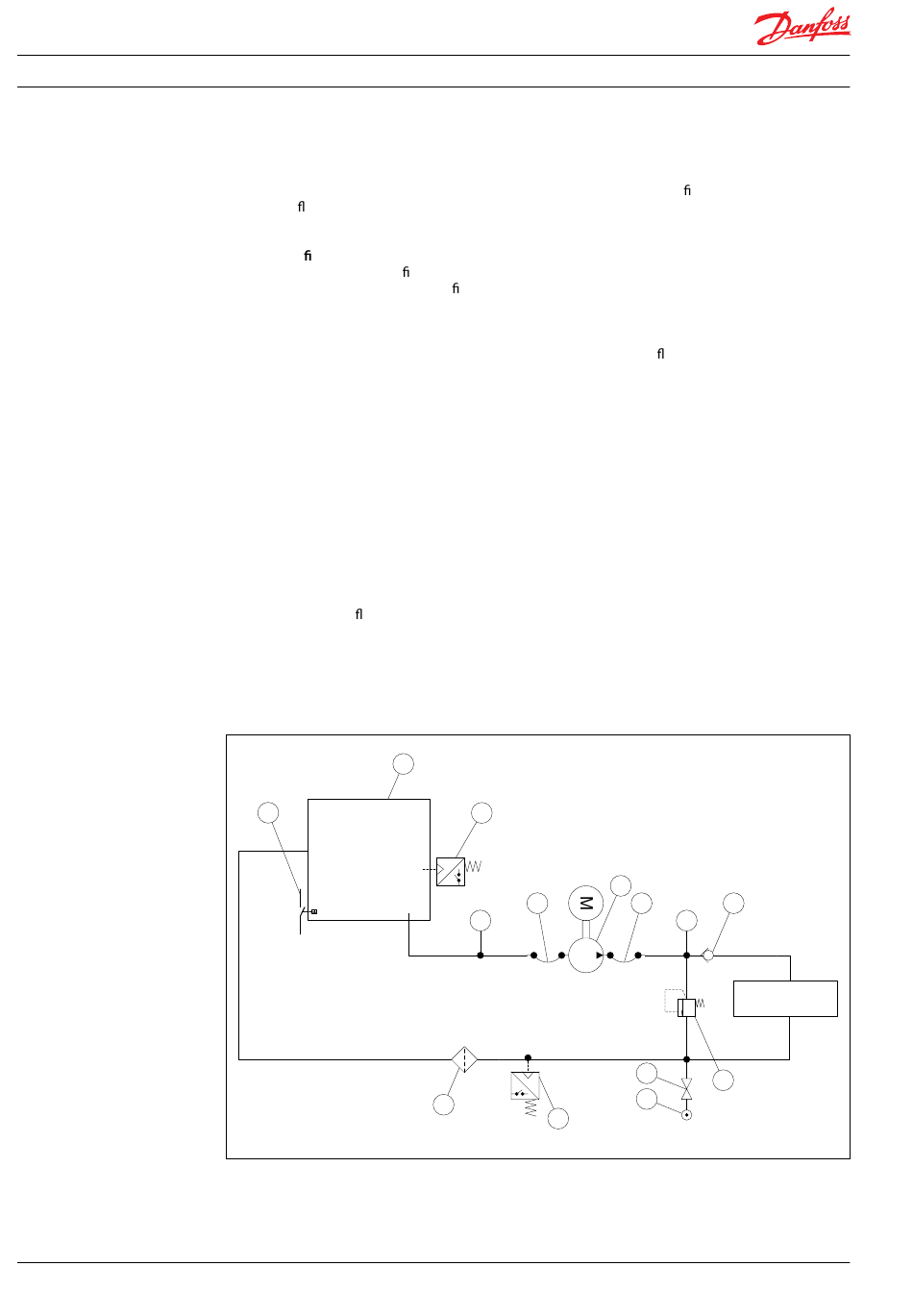

Geschlossenes System Design

A Einlassleitung:
Bemessen Sie die Einlassleitung so, dass ein
minimaler Druckverlust auftritt (hoher
Durch uss, minimale Rohrlänge, minimale
Anzahl an Rohrbögen/Anschlüssen, Fittings
mit geringen oder keinen Druckverlusten).
B Einlass lter:
Bauen Sie einen Einlass lter (1) vor dem
Tank (2).Weitere Informationen nden Sie
im Filter Datenblatt.
C Überwachungsdruckschalter
Bauen Sie einen Überwachungsdruckschal
ter (3) vor dem Filter (1) ein. Stellen Sie
den maximalen Eingangsdruck auf 2 barg
(29,0 psig). Die Überwachungsdruckschal-
ter wird die Pumpe (5) stoppen, wenn die
Einlaßdruck höher als 2 barg Überdruck
(29,0 psig) anzeigt dass das Filterelement
gewechselt werden muß.
D Überwachungstemperaturschalter :
Bauen Sie einen Überwachungstempera-
turschalter (4) in den Tank ein. Stellen Sie
den Temperaturwert entsprechend den
technischen Daten, Punkt 4. Die Tempera-
turüberwachung stoppt die Pumpe, wenn
Vorlauftemperatur höher als der
eingestellte Wert ist.
E Schläuche:
Verwenden Sie exible Schläuche (6), um
Vibrationen und Geräusche zu minimieren.
11
Reservoir
F
G
H
I
J
2
4
6
PI
1
3

Eingangsdruck:

Um das Risiko von Kavitation und
anderen Pumpenschäden zu vermeiden,
muss der Eingangsdruck der Pumpe
immer den spezi kationen in Abschnitt 4:
Technische Daten entsprechen
Rückschlagventil (7):
Im Austritt kann ein Rückschlagventil
installiert werden, um ein Rückwärts-
laufen der Pumpe zu vermeiden.
Sicherheitsventil:
Da die PAH Pumpe von Danfoss
unabhängig von einem Gegendruck direkt
nach dem Einschalten Druck aufbaut und
einen Durch uss erzeugt, sollten Sie nach
dem Rückschlagventil ein Sicherheitsventil
(8)einbauen, um Beschädigungen des
Systems und Hochdruckspitzen zu
vermeiden.
System Wasserfüllung :
Um eine ordnungsgemäße Filtration von
neuen Wasser (10) die das System versorgt,
sollte das Füllventil (9) immer benutz
werden.
Niveauschalter :
Bauen Sie den Niveauschalter (11) über dem
Auslass des Reservoirs ein. Der Niveauschal-
ter muss die Pumpe stoppen, wenn das
Wasser im Behälter unter dem Schalter ist,
der anzeigt, dass der Behälter leer ist.
5
6 7
PI
9
8
10
© Danfoss | DCS (im) | 2022.07
