Anleitung | Anleitung zur Fehlerbehebung für Pumpen APP, APP S und APP S 674
6.
Typische
Verschleißerscheinungen
Abbildung 1
Abbildung 2
Kratzer
Abbildung 3
© Danfoss | DCS (im) | 2022.07

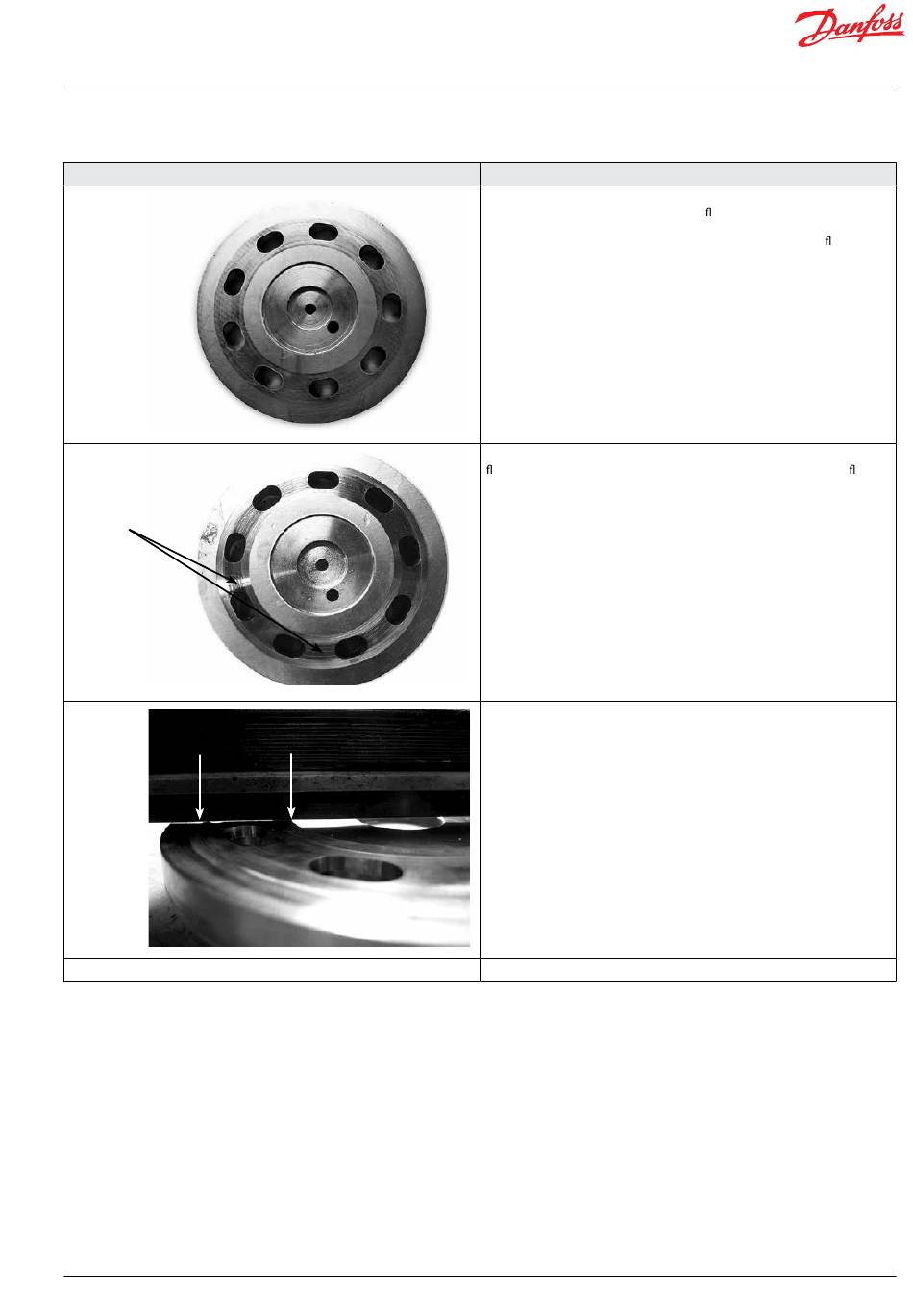

6.1 Ventilplatte
Eine normal abgenutzte Ventilplatte weist keine Spuren/Kratzer auf,
sondern nur eine leicht glänzende Ober äche.
Es sollten keine Spuren oder Kratzer zu ertasten sein. Die Ober äche muss
glatt und eben sein.
Eine abgenutzte Ventilplatte weist Kratzer und/oder eine glänzende Ober-
äche auf. Selbst kleine Kratzer führen zu einem Verlust des Durch usses.
Eine gute Methode zum Feststellen, ob der Ventilteller abgenutzt ist, liegt
darin, eine gerade Messerklinge über den Ventilteller zu halten. Wenn der
Ventilteller dann ins Licht gehalten wird, werden alle Hohlräume zwischen
der Messerklinge und der Ventilplatte sichtbar. Siehe Abbildung 3.
Da zwischen den beiden Pfeilen auf der Abbildung Licht zu sehen ist, ist
der Vntilplatte abgenutzt.
Auch wenn mit dem Fingernagel Spuren oder Kratzer ertastet werden kön-
nen, ist dies ein Anzeichen dafür, dass die Ventilplatte abgenutzt ist.
Die Ventilplatte in Abbildung 3 ist stark beschädigt.
180R9379 | AQ188686503004de-000801 | PAH 2-12.5 | 67
