O Enes System-Design - Danfoss PAH Serie Bedienungsanleitung

Datenblatt | PAH 2/4/6.3, PAH 10/12.5, PAH 20/25/32 und PAH 50/63/70/80/100 Pumpen
© Danfoss | DCS (im) | 2022.07
• Anschlüsse an die Pumpe:
Durch direkt an die Pumpe angeschlossene
Rohre entstehen aufgrund der Körper
schallschwingungen mehr Geräusche als
bei exiblen Schläuchen.

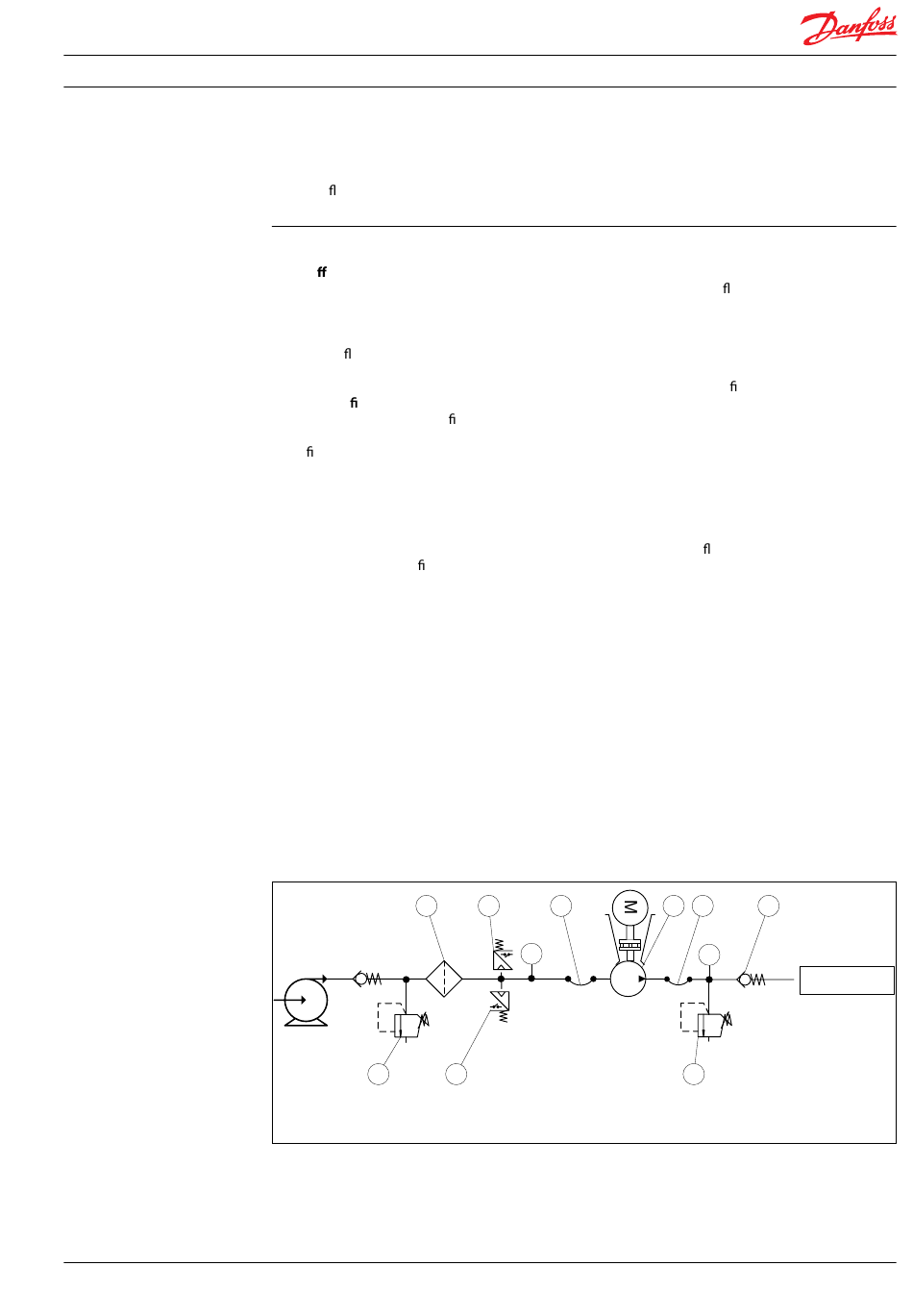

7.3 O enes System-Design

A Einlassleitung:
Bemessen Sie die Einlassleitung so, dass ein
minimaler Druckverlust auftritt (hoher
Durch uss, minimale Rohrlänge, minimale
Anzahl an Rohrbögen/Anschlüssen, Fittings
mit geringen oder keinen Druckverlusten).
B Einlass lter:
Bauen Sie einen Einlass lter (1) vor der
PAH Pumpe (2) ein. Weitere Informationen
nden Sie im Filter Datenblatt.
C Überwachungsdruckschalter:
Bauen Sie einen Überwachungsdruck-
schalter (3) zwischen dem Filter (1) und
dem Pumpeneintritt ein. Stellen Sie den
minimalen Eingangsdruck gemäß den in
Abschnitt 4: Technische Daten
enthaltenen Spezi kationen ein. Wenn
der Eingangsdruck niedriger ist als der
eingestellte minimale Druck, muss der
Überwachungsdruckschalter das
Einschalten bzw. den etrieb der Pumpe
verhindern.
D Überwachungstemperaturschalter :
Bauen Sie einen Überwachungstempera-
turschalter (4) zwischen dem Filter (1) und
dem Pumpeneintritt ein. Stellen Sie den
Temperaturwert gemäß Technische Daten,
Punkt 4. Die Überwachung Temperatur-
schalter schaltet die Pumpe aus, wenn
Einlasstemperatur höher als die einge-
stellte Wert.
1
8
•
E
F
G
H
Hinweis: Wenn ein Rückschlagventil in der
Einlassleitung montiert wird, ist zwischen dem
Rückschlagventil und der Pumpe auch ein
Niederdruck-Sicherheitsventil (8) als Schutz vor
Hochdruckspitzen erforderlich.
4 5
PI
3
180R9379 | AQ188686503004de-000801 | PAH 2-12.5 |
Frequenzumrichter:
Über Frequenzumrichter geregelte
Motoren erzeugen mehr Geräusche, wenn
der Frequenzumrichter nicht ord-
nungsgemäß eingestellt wurde.
Schläuche:
Verwenden Sie exible Schläuche (5), um
Vibrationen und Geräusche zu minimieren.
ingangsdruck:
Um das Risiko von Kavitation und
anderen Pumpenschäden zu vermeiden,
muss der Eingangsdruck der Pumpe
immer den spezi kationen in Abschnitt 4:
Technische Daten entsprechen
Rückschlagventil (6):
Im Austritt kann ein Rückschlagventil
installiert werden, um ein Rückwärts-
laufen der Pumpe zu vermeiden.
Sicherheitsventil:
Da die PAH Pumpe von Danfoss
unabhängig von einem Gegendruck direkt
nach dem Einschalten Druck aufbaut und
einen Durch uss erzeugt, sollten Sie nach
dem Rückschlagventil ein Sicherheitsventil
(7)einbauen, um Beschädigungen des
Systems und Hochdruckspitzen zu
vermeiden.
2 5 6
PI
7
SYSTEM
