Instandhaltung

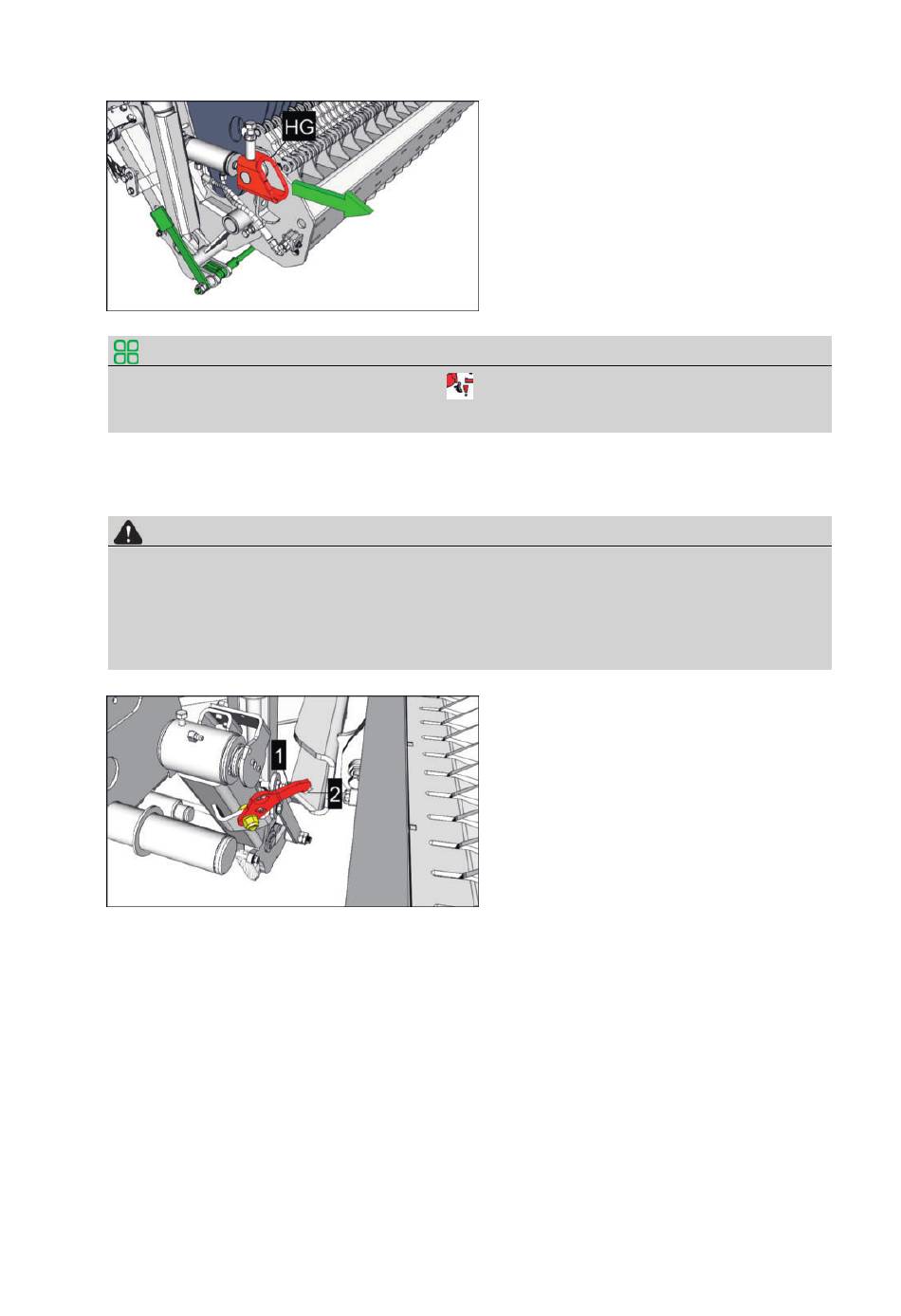

Am Handgriff (HG) an beiden Seiten des Messerbalkens ziehen und den Messerbalken
auf die linke Seite der Maschine manuell ausschwenken.
TIPP
Am Terminal wird weiterhin das Symbol
angezeigt.
Messerbalken so weit ausschwenken, bis der Fanghaken (1) in Öffnung (2) einrastet
und den Messerbalken in seitlich ausgeschwenkter Stellung verriegelt.
WARNUNG
Quetschgefahr durch unvorhergesehene Bewegung des Messerbalkens!
► Bei Ausschwenken des Messerbalkens immer so weit ausschwenken, bis der
Fanghaken einrastet.
► Sichtkontrolle durchführen, ob der Haken sicher eingerastet ist.
Sollte der Fanghaken nicht einrasten, dann ist die Anschlagschraube verstellt und
muss vor Fortsetzung der Arbeiten erst neu eingestellt werden.
ken Fanghaken Anschlagschraube einstellen" auf Seite 282.
Messerbalken einschwenken: Vorgang in umgekehrter Reihenfolge durchführen.

Messerbalken Ausschwenkmechanik Einstellung

Die Einstellung soll so sein, dass bei Einschwenken des Messerbalkens die Stange (S) am
Messerbalken ohne großen Kraftaufwand in das Fangmaul (F) der Führung am Pressenrah-
men passt. Ist das nicht der Fall, dann muss der Messerbalken wie folgt eingestellt werden.
280 |
Original-Betriebsanleitung JUMBO 7450 DB / 7470 /8450 /8470
für das ausgeschwenkte Schneidwerk
Siehe "Messerbal-
5602.de.80 W.0
