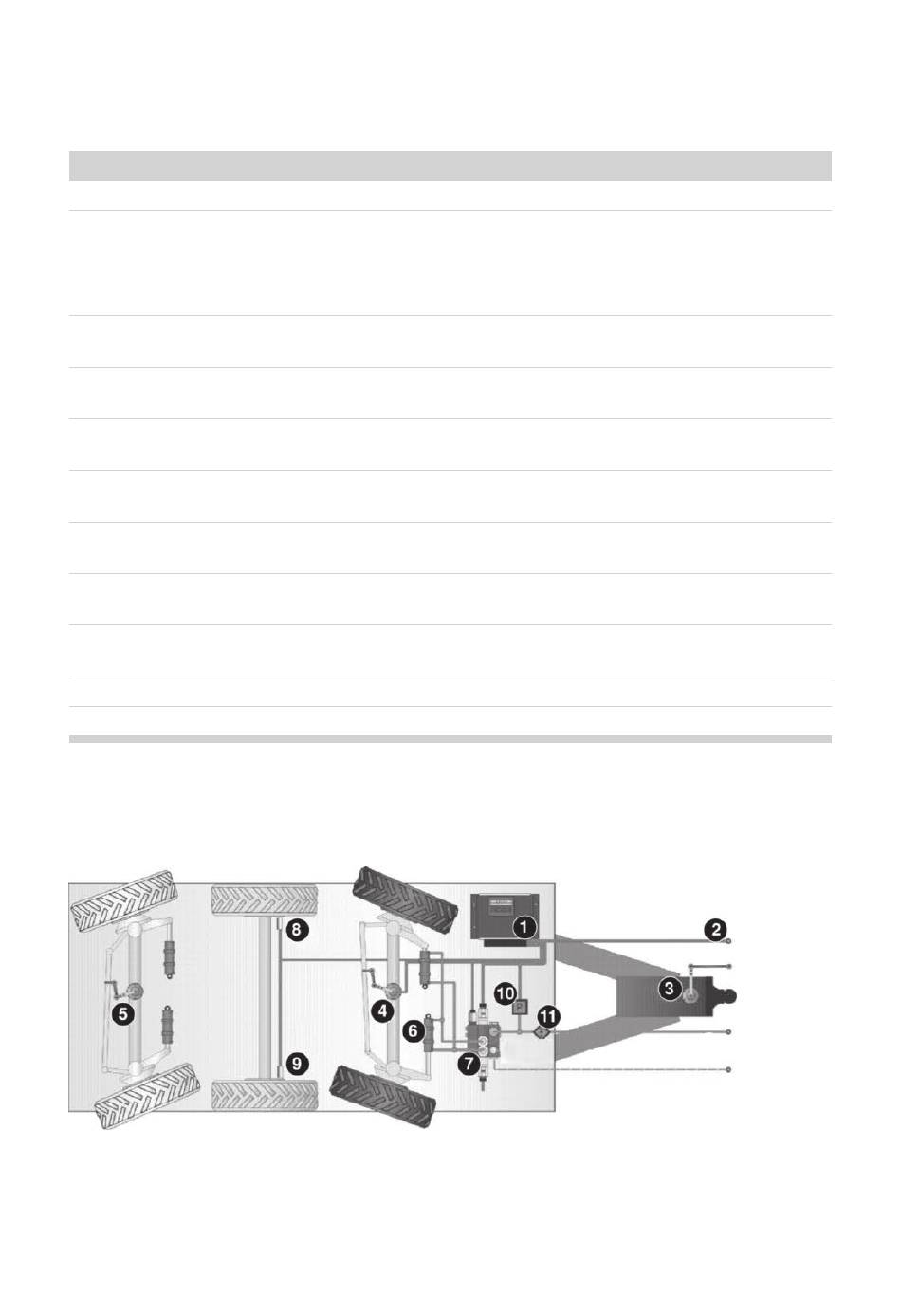

Funktionselemente
Benennung und Funktion
Pos.
Benennung
1
Sicherheits-Lenkcomputer
2
Stromversorgung und Daten-
Schnittstelle
(optional bei Tridem-Achse ein zu-
sätzliches Kabel mit M12 Stecker)
3
Sicherheits-Winkelgeber, Anhän-
gerkupplung (Sensor-Nr. B40)
4
Sicherheits-Winkelgeber, gelenkte
Achse (Sensor-Nr. B41)
5
Sicherheits-Winkelgeber, gelenkte
Achse (Sensor-Nr. B42)
6
Lenkzylinder
7
Proportional-Hydraulikeinheit mit
integrierten Freischaltventilen
8
Geschwindigkeitssensor, links
(Sensor-Nr. B43)*
9
Geschwindigkeitssensor, rechts
(Sensor-Nr. B44)*
10
Druckschalter
11
Ölfilter
* Ist ein elektrisches Bremssystem (EBS) eingebaut, sind die Geschwindigkeitssensoren B43
und B44 nicht am Lenkcomputer sondern am EBS angeschlossen. In diesem Fall werden die
Signale der Geschwindigkeitssensoren B43 und B44 mittels CAN-Verbindung über das EBS
an den Lenkcomputer übertragen.
5602.de.80 W.0
Elektronische Zwangslenkung Aufbau und Funktion
Original-Betriebsanleitung JUMBO 7450 DB / 7470 /8450 /8470
Funktion
Elektronische Überwachung und Regelung
Winkelmessung zwischen Traktor und Ma-
schine
Winkelmessung an der ersten gelenkten
Achse
Winkelmessung an der zweiten gelenkten
Achse (Tridem)
Hydraulikzylinder an den Achsen für die
Lenkbewegung der Räder
Geschwindigkeitsmessung
Geschwindigkeitsmessung
Öldruckkontrolle
| 25
